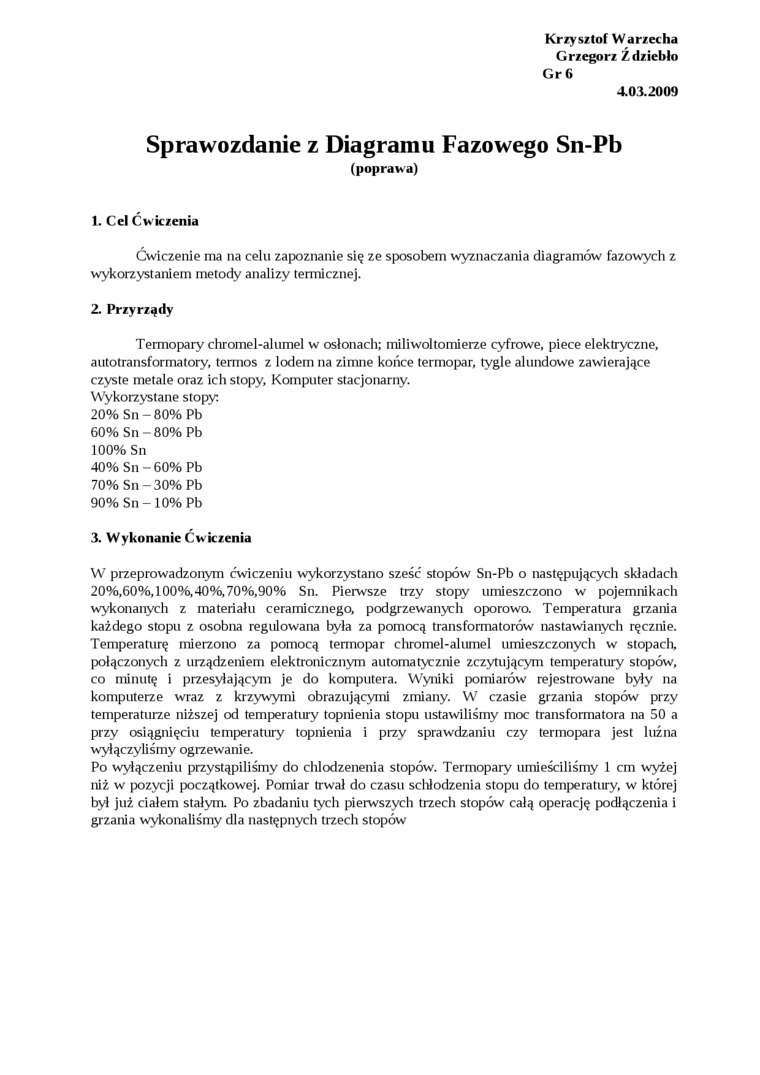

Krzysztof Warzecha Grzegorz Zdziebło Gr 6

4.03.2009

Sprawozdanie z Diagramu Fazowego Sn-Pb

(poprawa)

1.    Cel Ćwiczenia

Ćwiczenie ma na celu zapoznanie się ze sposobem wyznaczania diagramów fazowych z wykorzystaniem metody analizy termicznej.

2.    Przyrządy

Termopary chromel-alumel w osłonach; miliwoltomierze cyfrowe, piece elektryczne, autotransformatory, termos z lodem na zimne końce termopar, tygle alundowe zawierające czyste metale oraz ich stopy, Komputer stacjonarny.

Wykorzystane stopy:

20% Sn - 80% Pb 60% Sn-80% Pb 100% Sn

40% Sn-60% Pb 70% Sn-30% Pb 90% Sn-10% Pb

3.    Wykonanie Ćw iczenia

W przeprowadzonym ćwiczeniu wykorzystano sześć stopów Sn-Pb o następujących składach 20%,60%,100%,40%,70%,90% Sn. Pierwsze trzy stopy umieszczono w pojemnikach wykonanych z materiału ceramicznego, podgrzewanych oporowo. Temperatura grzania każdego stopu z osobna regulowana była za pomocą transformatorów nastawianych ręcznie. Temperaturę mierzono za pomocą termopar cliromel-alumel umieszczonych w stopach, połączonych z urządzeniem elektronicznym automatycznie zczytującym temperatury stopów, co minutę i przesyłającym je do komputera. Wyniki pomiarów rejestrowane były na komputerze wraz z krzywymi obrazującymi zmiany. W czasie grzania stopów przy temperaturze niższej od temperatury topnienia stopu ustawiliśmy moc transformatora na 50 a przy osiągnięciu temperatury topnienia i przy sprawdzaniu czy termopara jest luźna wyłączyliśmy ogrzewanie.

Po wyłączeniu przystąpiliśmy do chlodzenenia stopów. Termopary umieściliśmy 1 cm wyżej niż w pozycji początkowej. Pomiar trwał do czasu scldodzenia stopu do temperatury, w której był już ciałem stałym. Po zbadaniu tych pierwszych trzech stopów całą operację podłączenia i grzania wykonaliśmy dla następnych trzech stopów
