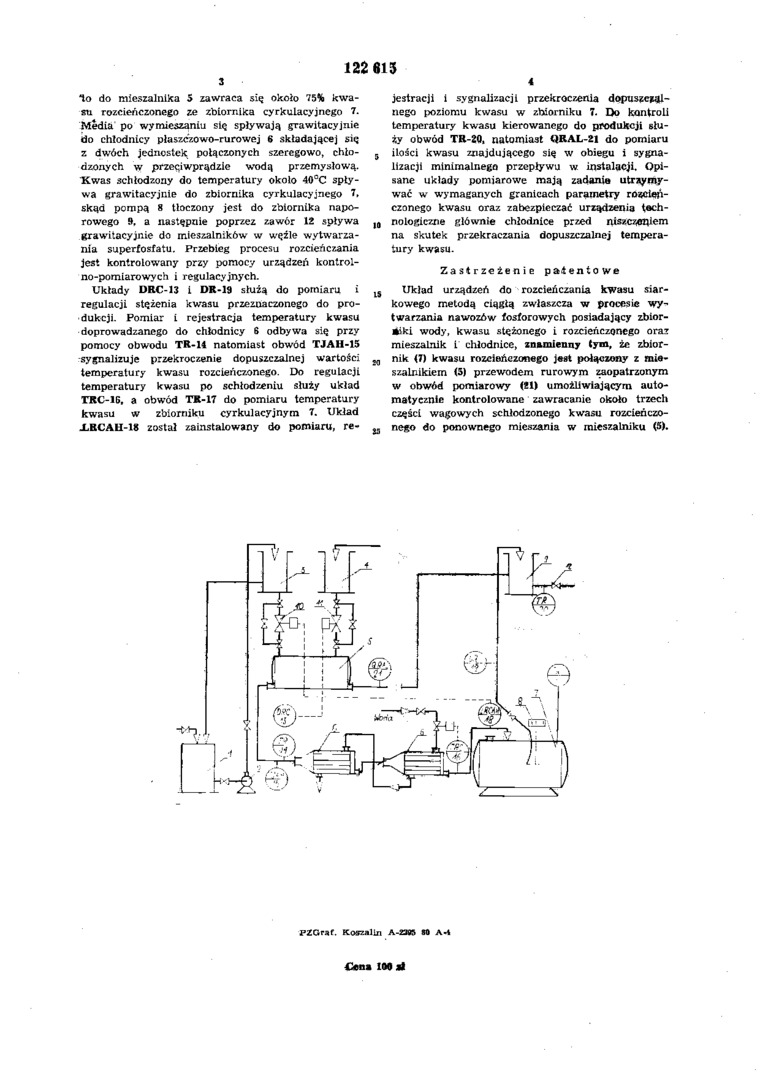

to do mieszalnika 5 zawraca się około 75% kwasu rozcieńczonego ze zbiornika cyrkulacyjncgo 7. Media po wymieszaniu się spływają grawitacyjnie do chłodnicy pławczowo-rurowej t> składającej się z dwóch jednostek połączonych szeregowo, chłodzonych w przcęiwprądzio wodą przemysłową. Kwas schłodzony do temperatury około 40°C spływa grawitacyjnie do zbiornika cyrkulacyjncgo 7, skąd pompą 8 tłoczony jest do zbiornika naporowego 9. a następnie poprzez zawór 12 spływa grawitacyjnie do mieszalników w węźle wytwarzania superfosfatu. Przebieg procesu rozcieńczania jest kontrolowany przy pomocy urządzeń kontrolno-pomiarowych i regulacyjnych.

Układy DRC-13 1 DR-19 służą do pomiaru i regulacji stężenia kwasu przeznaczonego do produkcji. Pomiar i rejestracja temperatury kwasu doprowadzanego do chłodnicy 6 odbywa się przy pomocy obwodu TR-14 natomiast obwód TJA1I-15 sygnalizuje przekroczenie dopuszczalnej wartości temperatury kwasu rozcieńczonego. Do regulacji temperatury kwasu po schłodzeniu służy układ TRC-16, a obwód TR-17 do pomiaru temperatury kwasu w zbiorniku cyrkulacyjnym 7. Układ XECAI1-18 został zainstalowany do pomiaru, re-

122 615

4

jestracji i sygnalizacji przekroczenia dopuszczalnego poziomu kwasu w zbiorniku 7. Do kontroli temperatury kwasu kierowanego do produkcji służy obwód TR-20, natomiast HRAL-21 do pomiaru 5 ilości kwasu znajdującego się w obiegu i sygnalizacji minimalnego przepływu w instalacji. Opisane układy pomiarowe mają zadania utrzymywać w wymaganych granicach parametry rozcieńczonego kwasu oraz zabezpieczać urządzenia tech-no logiczne głównie chłodnice przed niszczeniem na skutek przekraczania dopuszczalnej temperatury kwasu.

Zastrzeżenie patentowe

Układ urządzeń do rozcieńczania kwasu siarkowego metodą ciągłą zwłaszcza w procesie wytwarzania nawozów fosforowych posiadający zbiorniki wody, kwasu stężonego i rozcieńczonego oraz mieszalnik i chłodnice, znamienny tym, że zbior-_M nik 47) kwasu rozcieńczonego jest połączony z mieszalnikiem (3) przewodem rurowym zaopatrzonym w obwód pomiarowy (21) umożliwiającym automatycznie kontrolowane zawracanie około trzech części wagowych schłodzonego kwasu rozcieńczo-_u nego do ponownego mieszania w mieszalniku (5).
