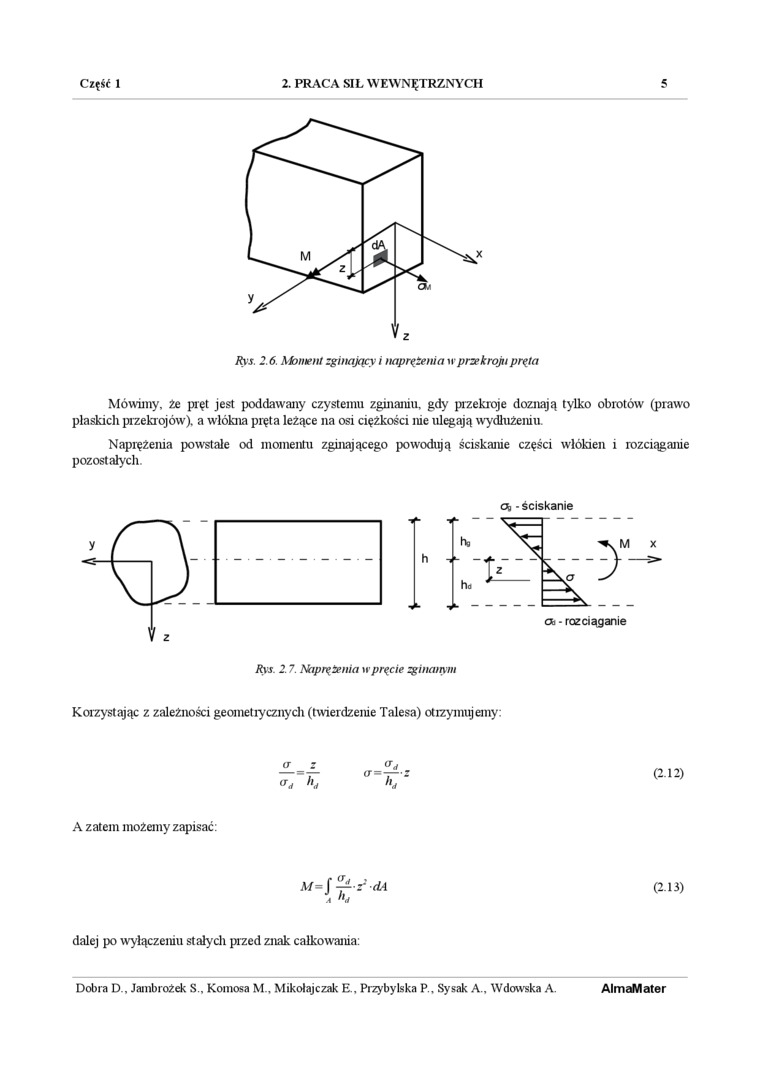

Część 1 2. PRACA SIL WEWNĘTRZNYCH 5

Rys. 2.6. Moment zginający i naprężenia w przekroju pręta


Mówimy, że pięt jest poddawany czystemu zginaniu, gdy przekroje doznają tylko obrotów (prawo płaskich przekrojów), a włókna pręta leżące na osi ciężkości nie ulegają wydłużeniu.

Naprężenia powstałe od momentu zginającego powrodują ściskanie części włókien i rozciąganie pozostałych.

Rys. 2.7. Naprężenia w pręcie zginany m


Og - ściskanie


Korzystając z zależności geometrycznych (twierdzenie Talesa) otrzymujemy:


A/=J

A


(2.12)

A zatem możemy zapisać: (2.13) dalej po wyłączeniu stały cli przed znak całkowania:

AlmaMater


Dobra D.. Jambrożek S.. Komosa M., Mikołajczak E., Przybylska P., Sysak A.. Wdowska A.
