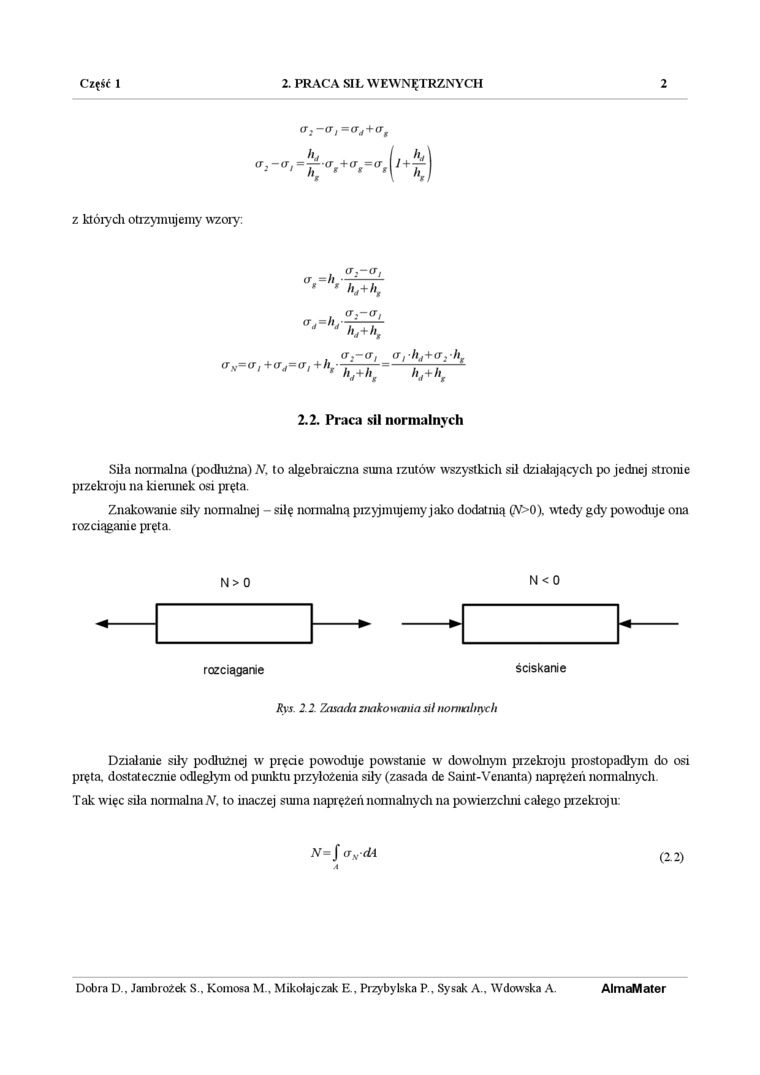

Część 1 2. PRACA SIL WEWNĘTRZNYCH 2

<Tj-a,=(Tj+ar

h,    I h,

raw*ara, P+r

z których otrzymujemy wzory:

, <*2-01

(T:-a, (Tfhj+ayh

aN=a, +(id=a. +/»_•———=-;—;-Ł

' hd+hf hd+hg

2.2. Praca sil normalnych

Siła normalna (podłużna) N. to algebraiczna suma rzutów wszystkich sił działających po jednej strome przekroju na kierunek osi pręta.

Znakowanie siły normalnej - siłę normalną przyjmujemy jako dodatnią ((V>0), wtedy gdy powoduje ona rozciąganie pięta.

N > 0

N < 0

rozciąganie

ściskanie


Rys. 2.2. Zasada znakowania sil normalnych

Działanie siły podłużnej w pręcie powoduje powstanie w dowolnym przekroju prostopadłym do osi pręta, dostatecznie odległym od punktu przyłożenia siły (zasada de Saint-Venanta) naprężeń normalnych.

Tak więc siła normalna N. to inaczej suma naprężeń normalnych na powieizcluu całego przekroju:

(12)


AlmaMater


N=f <Js dA

A

Dobra D.. Jambrożek S.. Komosa M., Mikołajczak E., Przybylska P., Sysak A.. Wdowska A.
