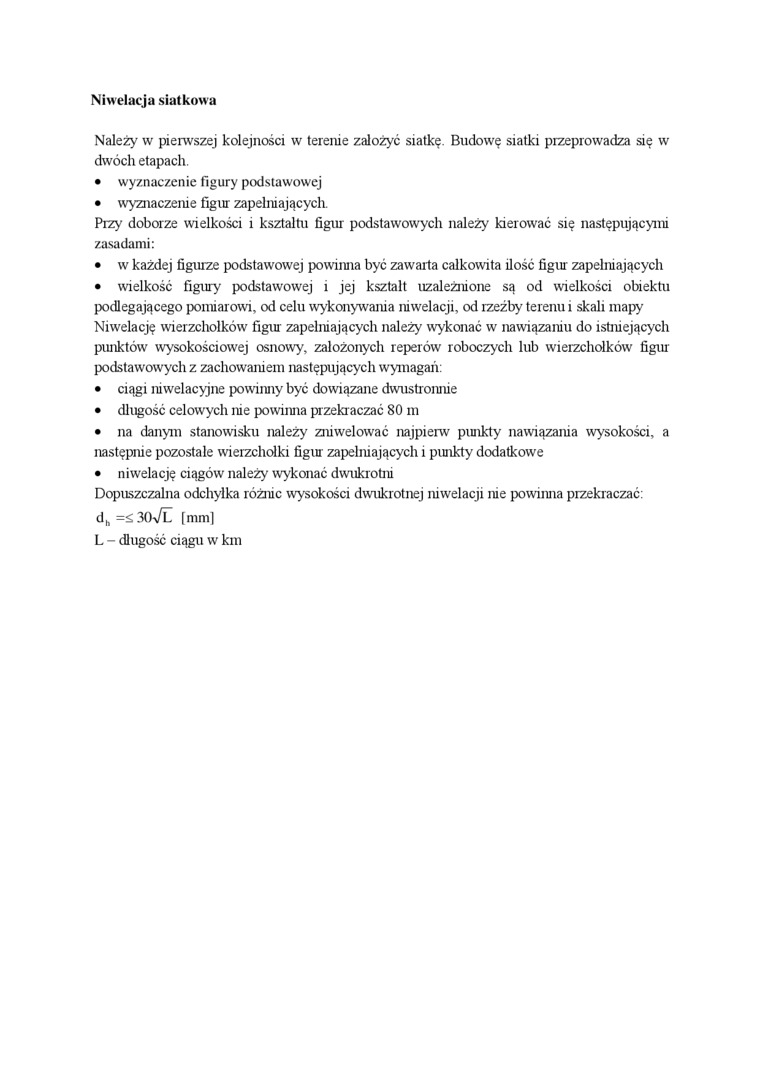

Niwelacja siatkowa

Należy w pierwszej kolejności w terenie założyć siatkę Budowę siatki przeprowadza się w dwóch etapach.

•    wyznaczenie figury podstawowej

•    wyznaczenie figur zapełniających.

Przy doborze wielkości i kształtu figur podstawowych należy kierować się następującymi zasadami:

•    w każdej figurze podstawowej powinna być zawarta całkowita ilość figur zapełniających

•    wielkość figury podstawowej i jej kształt uzależnione są od wielkości obiektu podlegającego pomiarowi, od celu wykonywania niwelacji, od rzeźby terenu i skali mapy Niwelację wierzchołków figur zapełniających należy wykonać w nawiązaniu do istniejących punktów wysokościowej osnowy, założonych reperów roboczych lub wierzchołków figur podstawowych z zachowaniem następujących wymagań:

•    ciągi niwelacyjne powiruiy być dowiązane dwustronnie

•    długość celowych nie powinna przekr aczać 80 m

•    na danym stanowisku należy zniwelować najpierw punkty nawiązania wysokości, a następnie pozostałe wierzchołki figur zapełniających i punkty dodatkowe

•    niwelację ciągów należy wykonać dwukr otni

Dopuszczalna odchyłka różnic wysokości dwukrotnej niwelacji nie powinna przekraczać: d„ =£ 30%/L [mm]

L - długość ciągu w km
