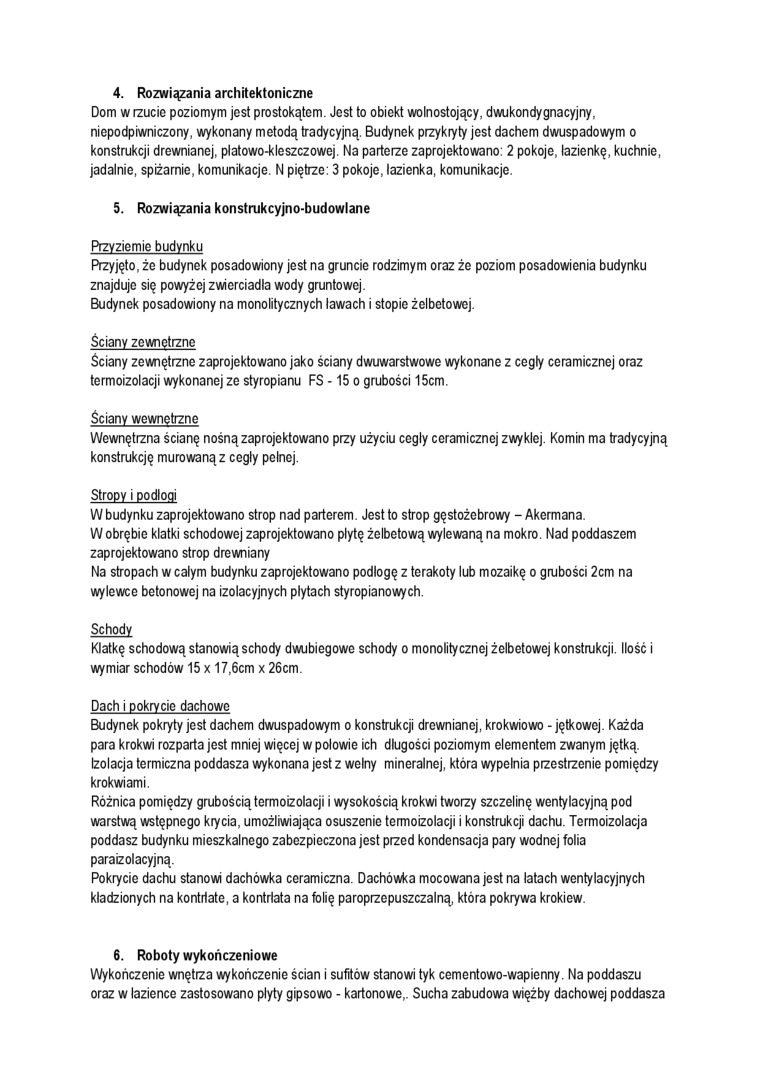

4.    Rozwiązania architektoniczne

Dom wrzucie poziomym jest prostokątem. Jest to obiekt wolnostojący, dwukondygnacyjny, niepodpiwniczony, wykonany metodą tradycyjną. Budynek przykryty jest dachem dwuspadowym o konstrukcji drewnianej, platowo-kleszczowej. Na parterze zaprojektowano: 2 pokoje, łazienkę, kuchnie, jadalnie, spiżarnie, komunikacje. N piętrze: 3 pokoje, łazienka, komunikacje.

5.    Rozwiązania konstrukcyjno-budowlane

Przyziemie budynku

Przyjęto, że budynek posadowiony jest na gruncie rodzimym oraz że poziom posadowienia budynku znajduje się powyżej zwierciadła wody gruntowej.

Budynek posadowiony na monolitycznych lawach i stopie żelbetowej.

Ściany zewnętrzne

Ściany zewnętrzne zaprojektowano jako ściany dwuwarstwowe wykonane z cegły ceramicznej oraz termoizolacji wykonanej ze styropianu FS -15 o grubości 15cm.

Ściany wewnętrzne

Wewnętrzna ścianę nośną zaprojektowano przy użyciu cegły ceramicznej zwykłej. Komin ma tradycyjną konstrukcję murowaną z cegły pełnej.

Stropy i podłogi

W budynku zaprojektowano strop nad parterem. Jest to strop gęstożebrowy - Akermana.

W obrębie klatki schodowej zaprojektowano płytę żelbetową wylewaną na mokro. Nad poddaszem zaprojektowano strop drewniany

Na stropach w całym budynku zaprojektowano podłogę z terakoty lub mozaikę o grubości 2cm na wylewce betonowej na izolacyjnych płytach styropianowych.

Schody

Klatkę schodową stanowią schody dwubiegowe schody o monolitycznej żelbetowej konstrukcji. Ilość i wymiar schodów 15 x 17,6cm x 26cm.

Dach i pokrycie dachowe

Budynek pokryty jest dachem dwuspadowym o konstrukcji drewnianej, krokwiowo-jętkowej. Każda para krokwi rozparta jest mniej więcej w połowie ich długości poziomym elementem zwanym jętką. Izolacja termiczna poddasza wykonana jest z wełny mineralnej, która wypełnia przestrzenie pomiędzy krokwiami.

Różnica pomiędzy grubością termoizolacji i wysokością krokwi tworzy szczelinę wentylacyjną pod warstwą wstępnego krycia, umożliwiająca osuszenie termoizolacji i konstrukcji dachu. Termoizolacja poddasz budynku mieszkalnego zabezpieczona jest przed kondensacja pary wodnej folia paraizolacyjną.

Pokrycie dachu stanowi dachówka ceramiczna. Dachówka mocowana jest na latach wentylacyjnych kładzionych na kontdate, a kontrlata na folię paroprzepuszczalną, która pokrywa krokiew.

6. Roboty wykończeniowe

Wykończenie wnętrza wykończenie ścian i sufitów stanowi tyk cementowo-wapienny. Na poddaszu oraz w łazience zastosowano płyty gipsowo - kartonowe,. Sucha zabudowa więżby dachowej poddasza
