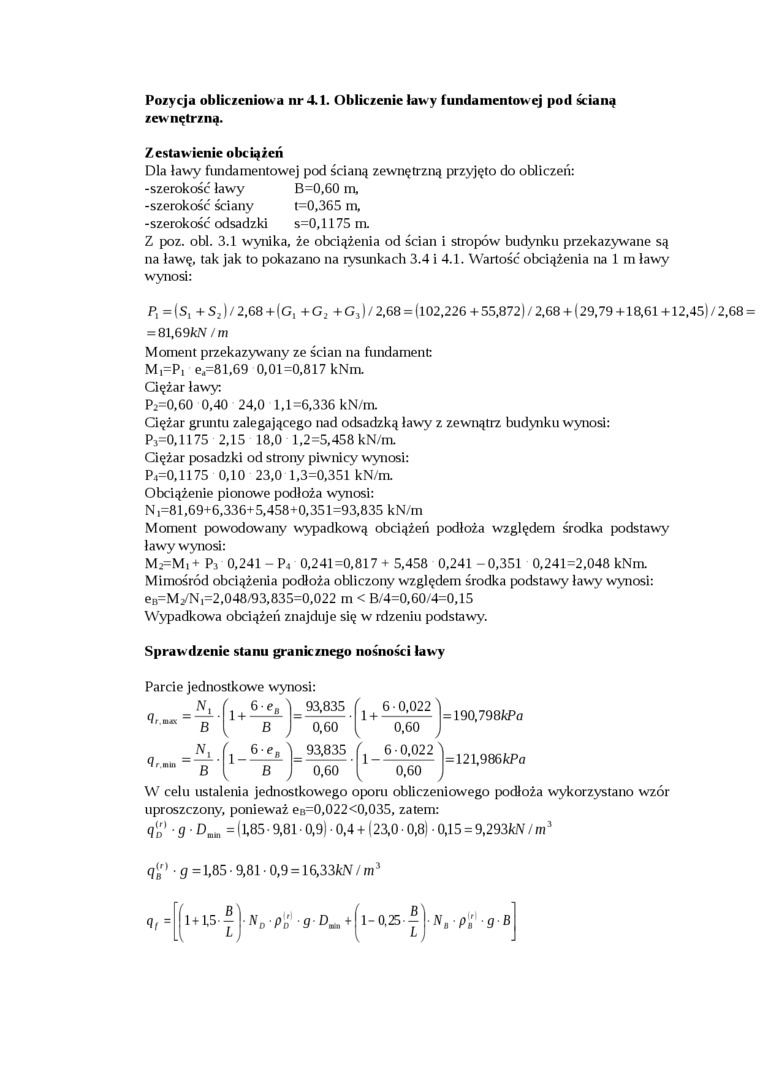

Pozycja obliczeniowa nr 4.1. Obliczenie ławy fundamentow ej pod ścianą zewnętrzną.

Zestawienie obciążeń

Dla ławy fundamentowej pod ścianą zewnętrzną przyjęto do obliczeń:

-szerokość ławy    B=0,60 m,

-szerokość ściany    t=0,365 m,

-szerokość odsadzki    s=0,1175 m.

Z poz. obi. 3.1 wynika, że obciążenia od ścian i stropów budynku przekazywane są na ławę, tak jak to pokazano na rysunkach 3.4 i 4.1. Wartość obciążenia na 1 m ławy wynosi:

P, = (S, + S₂) / 2,68 +(G, + G₂ + G₃) / 2,68 = (102,226 + 55,872) / 2,68 + (29,79 + 18,61 +12,45) / 2,68 = 81,69 kN/m

Moment przekazywany ze ścian na fundament:

M, =P, e„=81,69 0,01=0,817 kNm.

Ciężar ławy:

P₂=0,60 0,40 24,0 1,1=6,336 kN/m.

Ciężar gruntu zalegającego nad odsadzką ławy z zewnątrz budynku wynosi:

P₃=0,1175 2,15 18,0 1,2=5,458 kN/m.

Ciężar posadzki od strony piwnicy wynosi:

P₄=0,1175 0,10 23,0 1,3=0,351 kN/m.

Obciążenie pionowe podłoża wynosi:

N, =81,69+6,336+5,458+0,351=93,835 kN/m

Moment powodowany wypadkową obciążeń podłoża względem środka podstawy ławy wynosi:

M₂=M, + P₃ 0,241 - P₄ 0,241=0,817 + 5,458 0,241 -0,351 0,241=2,048 kNm.

Mimośród obciążenia podłoża obliczony względem środka podstawy ławy wynosi: e_B=M2/N,=2,048/93,835=0,022 m < B/4=0,60/4=0,15 Wypadkowa obciążeń znajduje się w rdzeniu podstawy.

Sprawdzenie stanu granicznego nośności ławy

Parcie jednostkowe wynosi:

N, (

''•“"Tl

_N_± f

B '{

6 • e.

93.835

B

6-e,

6 0.022

1 +

= 190.798kPa

0,60

93,835

0,60

0,60 022 60

W celu ustalenia jednostkowego oporu obliczeniowego podłoża wykorzystano wzór

uproszczony, ponieważ e_B=0,022<0,035, zatem:

q⁽D^,) ■ g • D_mm =(1,85 9,81 • 0,9) • 0,4 + (23,0 0,8)-0,15 = 9,293kN/m³

B

{ 0,6

= 121,986kPa

qi^r) • g = 1,85 9,81 • 0,9 = 16,33kN/ m³

ihs-tI -MD-pD-g-D**

0,25

N_bPŚ 9 B
