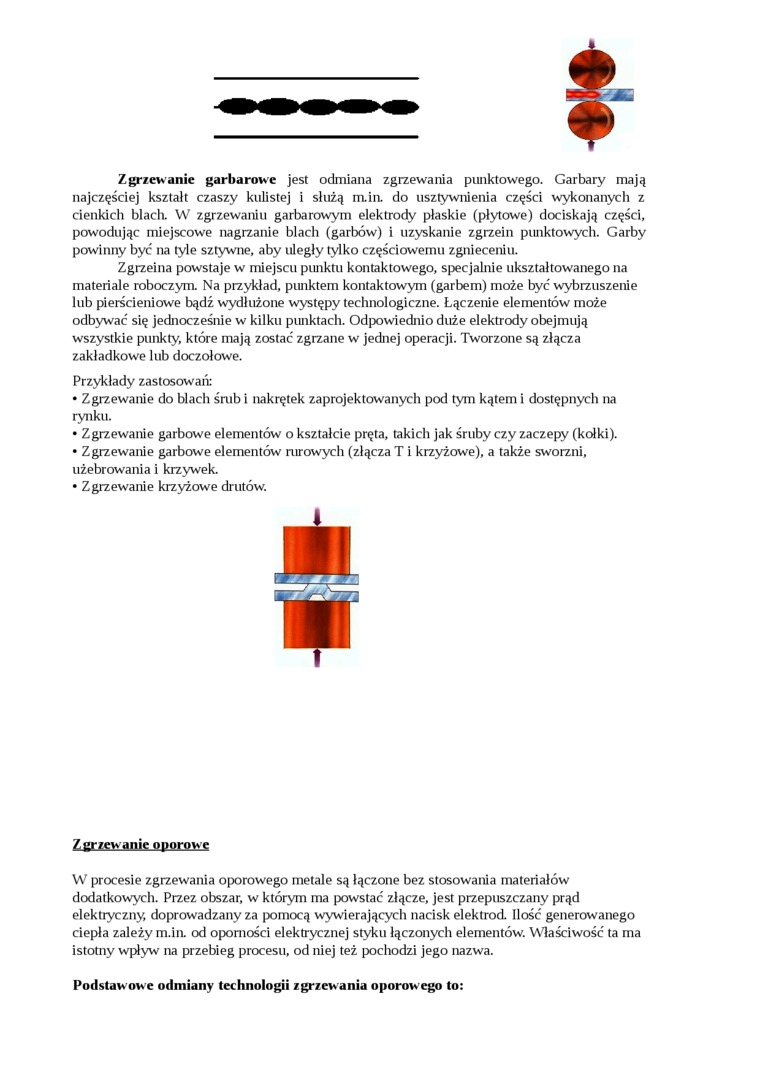

Zgrzewanie garbarowe jest odmiana zgrzewania punktowego. Garbary mają najczęściej kształt czaszy kulistej i służą rain. do usztywnienia części wykonanych z cienkich blach. W zgrzewaniu garbarowym elektrody płaskie (płytowe) dociskają części, powodując miejscowe nagrzanie blach (garbów) i uzyskanie zgrzein punktowych. Garby powinny być na tyle sztywne, aby uległy tylko częściowemu zgnieceniu.

Zgrzeina powstaje w miejscu punktu kontaktowego, specjalnie ukształtowanego na materiale roboczym. Na przykład, punktem kontaktowym (garbem) może być wybrzuszenie lub pierścieniowe bądź wydłużone występy technologiczne. Łączenie elementów może odbywać się jednocześnie w kilku punktach. Odpowiednio duże elektrody obejmują wszystkie punkty, które mają zostać zgrzane w jednej operacji. Tworzone są złącza zakładkowe lub doczołowe.

Przykłady zastosowań:

•    Zgrzewanie do blach śrub i nakrętek zaprojektowanych pod tym kątem i dostępnych na rynku.

•    Zgrzewanie garbowe elementów o kształcie pręta, takich jak śruby czy zaczepy (kołki).

•    Zgrzewanie garbowe elementów rurowych (złącza T i krzyżowe), a także sworzni, użebrowania i krzywek.

•    Zgrzewanie krzyżowe drutów.

t

Zgrzewanie oporowe

W procesie zgrzewania oporowego metale są łączone bez stosowania materiałów dodatkowych. Przez obszar, w którym ma powstać złącze, jest przepuszczany prąd elektryczny, doprowadzany za pomocą wywierających nacisk elektrod Ilość generowanego ciepła zależy m.in. od oporności elektrycznej styku łączonych elementów. Właściwość ta ma istotny wpływ na przebieg procesu, od niej też pochodzi jego nazwa.

Podstawowe odmiany technologii zgrzewania oporowego to:
