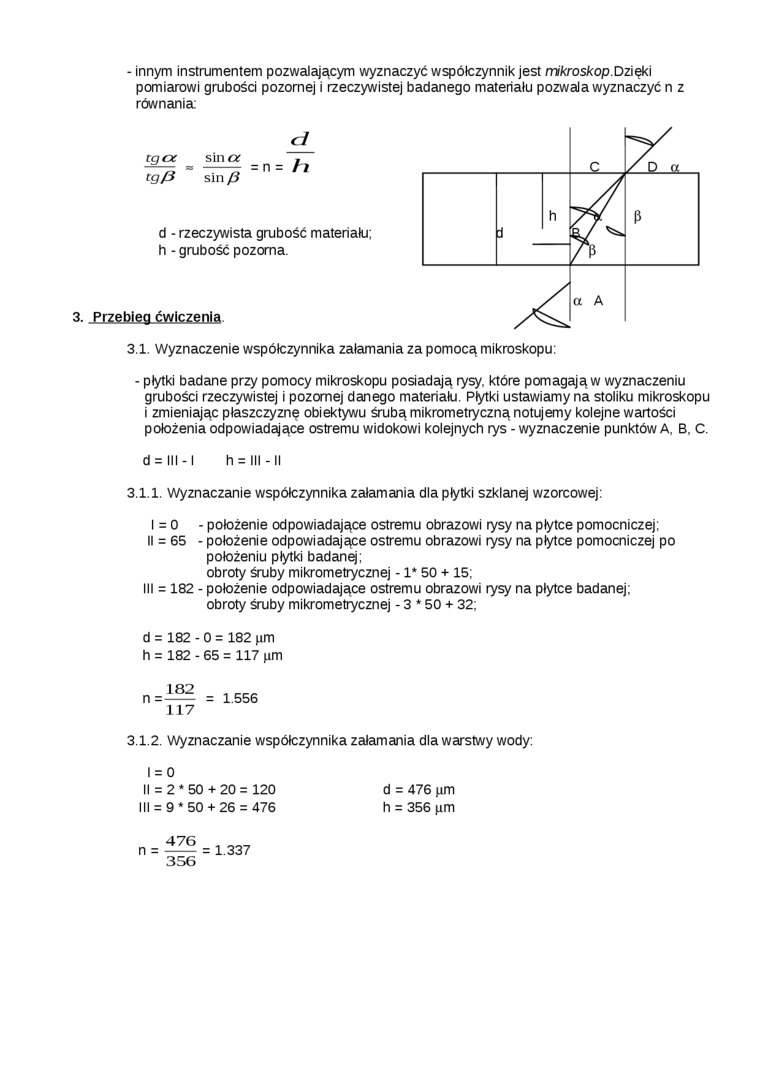

- innym instrumentem pozwalającym wyznaczyć współczynnik jest mikroskop.Dzięki pomiarowi grubości pozornej i rzeczywistej badanego materiału pozwał a wyznaczyć n z równania:

tg cc sin cx    .

—- ~ - — n — / »



d - rzeczywista grubość materiału: h - grubość pozorna.

3. Przebieg ćwiczenia

3.1.    Wyznaczenie współczynnika załamania za pomocą mikroskopu:

- płytki badane przy pomocy mikroskopu posiadają rysy, które pomagająw wyznaczeniu grubości rzeczywistej i pozornej danego materiału. Płytki ustawiamy na stoliku mikroskopu i zmieniając płaszczyznę obiektywu śrubą mikrometryczną notujemy kolejne wartości położenia odpowiadające ostremu widokowi kolejnych rys - wyznaczenie punktów A, B, C.

d = III-I h = III -II

3.1.1.    wyznaczanie współczynnika załamania dla płytki szklaną wzorcowej:

I = 0    - położenie odpowiadające ostremu obrazowi rysy na płytce pomocniczej;

II = 65 - położenie odpowiadające ostremu obrazowi rysy na płytce pomocniczej po

położeniu płytki badaną;

obroty śruby mikrometrycznej -1* 50 + 15;

III    = 182 - położenie odpowiadające ostremu obrazowi rysy na płytce badanej;

obroty śruby mikrometrycznej - 3 * 50 + 32;

d = 182 - 0 = 182 pm h = 182 - 65 = 117 pm

3.1.2. wyznaczanie współczynnika załamania dla warstwy wody:

1 = 0

d = 476 pm h = 356 pm


II    = 2 * 50 + 20 = 120

III    = 9 * 50 + 26 = 476
