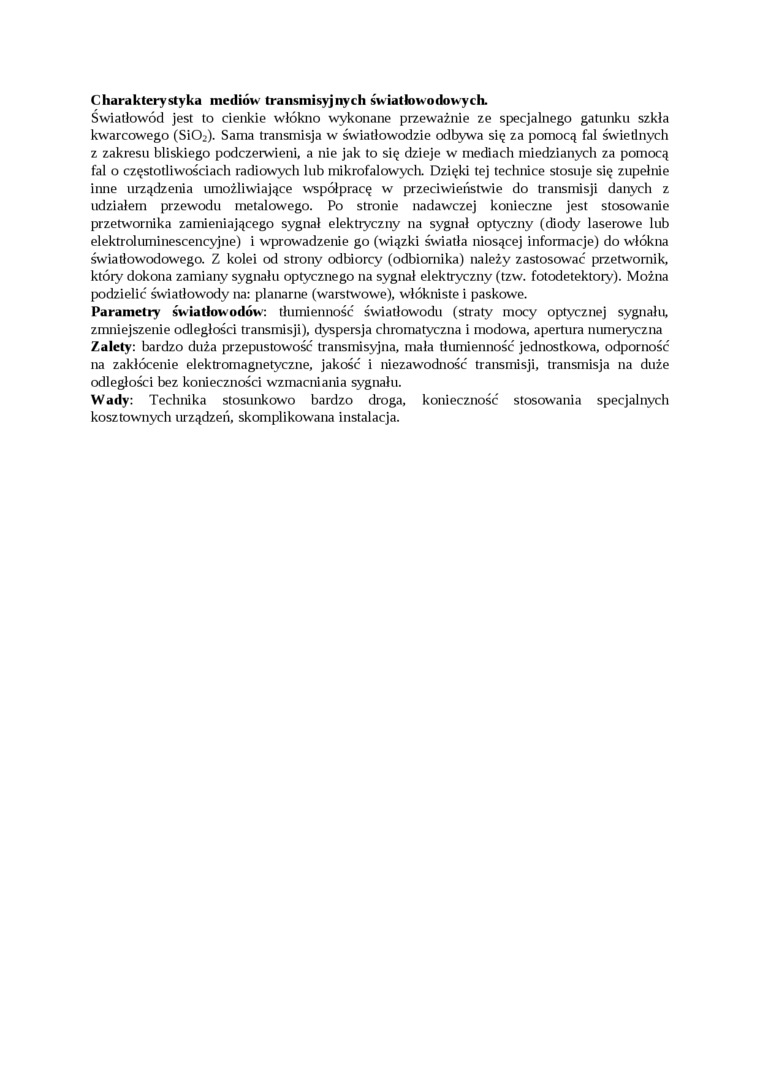

Charakterystyka mediów transmisyjnych światłowodowych.

Światłowód jest to cienkie włókno wykonane przeważnie ze specjalnego gatunku szkła kwarcowego (Si0₂). Sama transmisja w światłowodzie odbywa się za pomocą fał świednych z zakresu bliskiego podczerwieni, a nie jak to się dzieje w mediach miedzianych za pomocą fal o częstotliwościach radiowych lub mikrofalowych. Dzięki tej technice stosuje się zupełnie inne urządzenia umożliwiające współpracę w przeciwieństwie do transmisji danych z udziałem przewodu metalowego. Po stronie nadawczej konieczne jest stosowanie przetwornika zamieniającego sygnał elektiyczny na sygnał optyczny (diody laserowe lub elektroluminescencyjne) i wprowadzenie go (wiązki światła niosącej informacje) do włókna świadowodowego. Z kolei od strony odbiorcy (odbiornika) należy zastosować przetwornik, któiy dokona zamiany sygnału optycznego na sygnał elektryczny (tzw. fotodetektoiy). Można podzielić światłowody na: planarne (warstwowe), włókniste i paskowe.

Parametry światłowodów: tłumienność światłowodu (straty mocy optycznej sygnału, zmniejszenie odległości transmisji), dyspersja chromatyczna i modowa, apertura numeryczna Zalety: bardzo duża przepustowość transmisyjna, mała tłumienność jednostkowa, odporność na zakłócenie elektromagnetyczne, jakość i niezawodność transmisji, transmisja na duże odległości bez konieczności wzmacniania sygnału.

Wady: Technika stosunkowo bardzo droga, konieczność stosowania specjalnych kosztownych urządzeń, skomplikowana instalacja.
