96185

a)

u.

D&ektryk_-J

Przedmiot obrobiony

b)

Nastawienie IUJ

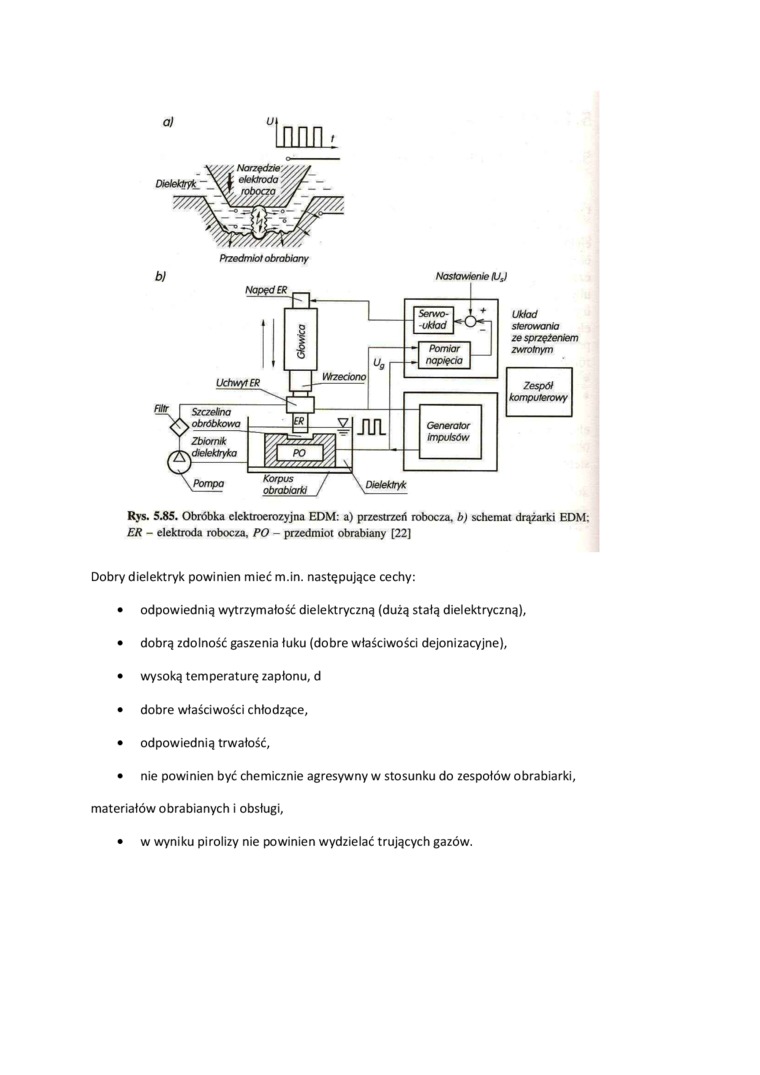

Rys. 5.85. Obróbka elektroerozyjna EDM: a) przestrzeń robocza, b) schemat drążarki EDM; ER - elektroda robocza. PO - przedmiot obrabiany [22]

Dobry dielektryk powinien mieć m.in. następujące cechy:

•    odpowiednią wytrzymałość dielektryczną (dużą stałą dielektryczną),

•    dobrą zdolność gaszenia łuku (dobre właściwości dejonizacyjne),

•    wysoką temperaturę zapłonu, d

•    dobre właściwości chłodzące,

•    odpowiednią trwałość,

•    nie powinien być chemicznie agresywny w stosunku do zespołów obrabiarki, materiałów obrabianych i obsługi,

•    w wyniku pirolizy nie powinien wydzielać trujących gazów.
