109793

a)

u\

Przedmiot obrobiony

b)

Nastawienie IUJ

Uktod sterowania ze sprzężeniem zwrotnym

Zespół

komputerowy

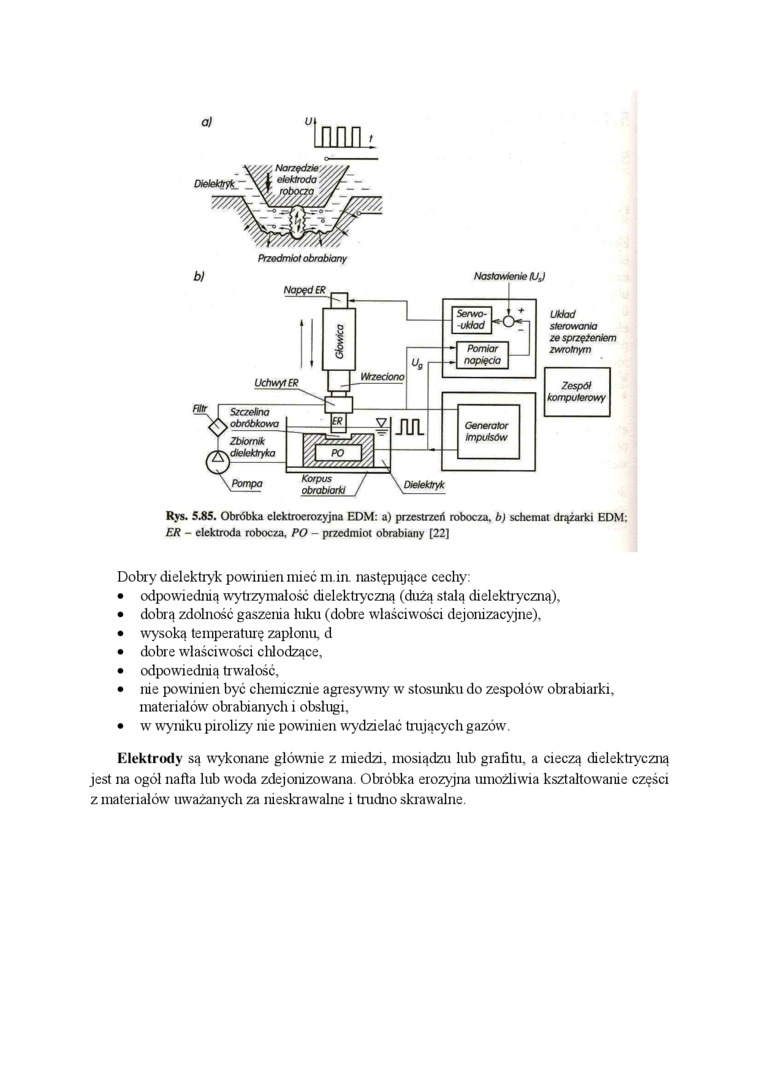

Rys. 5.85. Obróbka elektroerozyjna EDM: a) przestrzeń robocza, b) schemat drążarki EDM; ER - elektroda robocza. PO - przedmiot obrabiany [22]

Dobry dielektryk powinien mieć min. następujące cechy:

•    odpowiednią wytrzymałość dielektryczną (dużą stalą dielektryczną),

•    dobrą zdolność gaszenia luku (dobre właściwości dejonizacyjne),

•    wysoką temperaturę zapłonu, d

•    dobre właściwości chłodzące,

•    odpowiednią trwałość,

•    nie powinien być chemicznie agresywny w stosunku do zespołów obrabiarki, materiałów obrabianych i obsługi,

•    w wyniku pirolizy nie powinien wydzielać trujących gazów

Elektrody są wykonane głównie z miedzi, mosiądzu lub grafitu, a cieczą dielektryczną jest na ogól nafta lub woda zdejonizowana. Obróbka erozyjna umożliwia kształtowanie części z materiałów uważanych za nieskrawalne i trudno skra walne.
