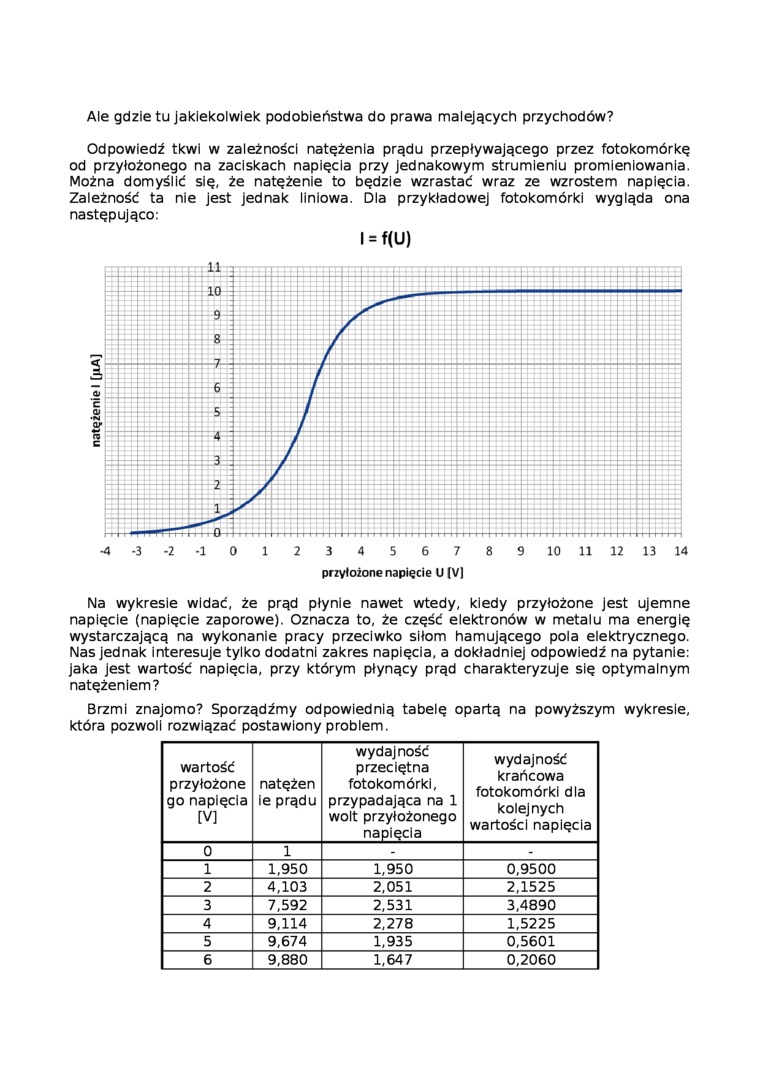

Ale gdzie tu Jakiekolwiek podobieństwa do prawa malejących przychodów?

Odpowiedź tkwi w zależności natężenia prądu przepływającego przez fotokomórkę od przyłożonego na zaciskach napięcia przy jednakowym strumieniu promieniowania. Można domyślió się, że natężenie to będzie wzrastać wraz ze wzrostem napięcia. Zależność ta nie jest jednak liniowa. Dla przykładowej fotokomórki wygląda ona następująco:

l = f(U)

przyłożone napięcie U (V]

Na wykresie widać, że prąd płynie nawet wtedy, kiedy przyłożone jest ujemne napięcie (napięcie zaporowe). Oznacza to, że część elektronów w metalu ma energię wystarczającą na wykonanie pracy przeciwko siłom hamującego pola elektrycznego. Nas jednak interesuje tylko dodatni zakres napięcia, a dokładniej odpowiedź na pytanie: jaka jest wartość napięcia, przy którym płynący prąd charakteryzuje się optymalnym natężeniem?

Brzmi znajomo? Sporządźmy odpowiednią tabelę opartą na powyższym wykresie, która pozwoli rozwiązać postawiony problem.

wartość przyłożone go napięcia [V]

natężęn le prądu

wydajność przeciętna fotokomórki, przypadająca na 1 wolt przyłożonego napięcia

wydajność krańcowa fotokomórki dla kolejnych wartości napięcia

0

1

-

-

1

1,950

1,950

0,9500

2

4,103

2,051

2,1525

3

7,592

2,531

3,4890

4

9,114

2,278

1,5225

5

9,674

1,935

0,5601

6

9,880

1,647

0,2060
