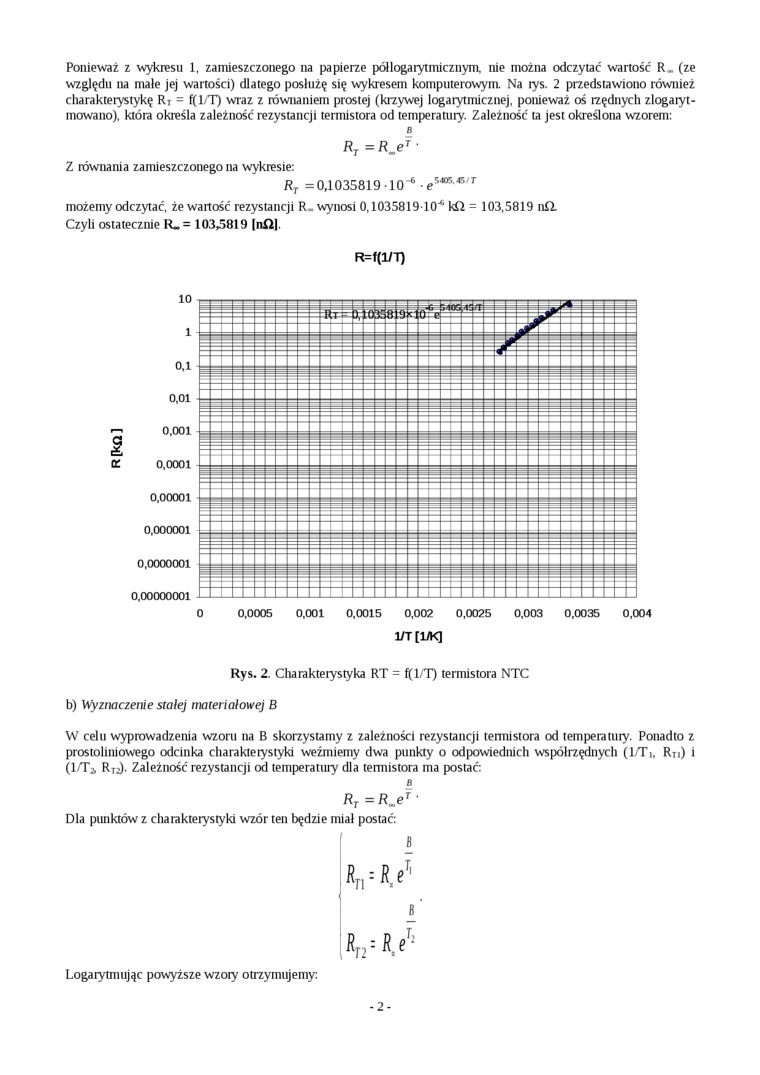

Ponieważ z wykresu 1, zamieszczonego na papierze póllogarytmicznym, nie można odczytać wartość R„ (ze względu na małe jej wartości) dlatego posłużę się wykresem komputerowym. Na tys. 2 przedstawiono również charakterystykę R_r = f(l/T) wraz z równaniem prostej (krzywej logarytmicznej, ponieważ oś rzędnych zlogaryt-mowano), która określa zależność rezystancji termistora od temperatury. Zależność ta jest określona wzorem:

B

Kr-K-e⁷’

Z równania zamieszczonego na wykresie:

R_t = 0,1035819 • 10^-6 e^540545/T

możemy odczytać, że wartość rezystancji R- wynosi O.IOSSSIO IO^-6 kft = 103,5819 nśl Czyli ostatecznie R»= 1033819 |nft|.

R=f(l/T)

Rys. 2. Charakterystyka RT = f(l/T) termistora NTC b) Wyznaczenie stałej materiałowej B

W celu wyprowadzenia wzoru na B skorzystamy z zależności rezystancji termistora od temperatury. Ponadto z prostoliniowego odcinka charakterystyki weźmiemy dwa punkty o odpowiednich współrzędnych (1/Ti. Rn) i (1/T_a R_T2). Zależność rezystancji od temperatury dla termistora ma postać:

B

R_T =R„e^T ■

Dla punktów z charakterystyki wzór ten będzie miał postać:

B

.

Logarytmując powyższe wzory otrzymujemy:

-2-
