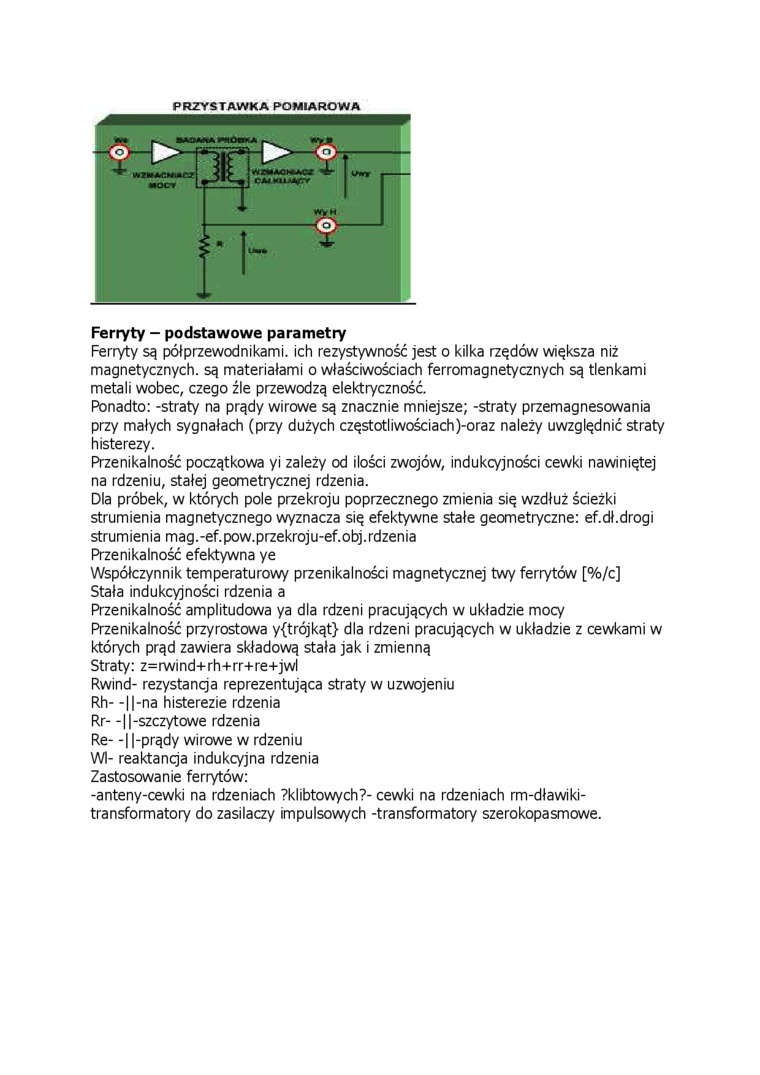

PRZYSTAWKA POMIAROWA

Ferryty - podstawowe parametry

Ferryty są półprzewodnikami, ich rezystywność jest o kilka rzędów większa niż magnetycznych, są materiałami o właściwościach ferromagnetycznych są tlenkami metali wobec, czego źle przewodzą elektryczność.

Ponadto: -straty na prądy wirowe są znacznie mniejsze; -straty przemagnesowania przy małych sygnałach (przy dużych częstotliwościach)-oraz należy uwzględnić straty histerezy.

Przenikalność początkowa yi zależy od ilości zwojów, indukcyjności cewki nawiniętej na rdzeniu, stałej geometrycznej rdzenia.

Dla próbek, w których pole przekroju poprzecznego zmienia się wzdłuż ścieżki strumienia magnetycznego wyznacza się efektywne stałe geometryczne: ef.dł.drogi strumienia mag.-ef.pow.przekroju-ef.obj.rdzenia Przenikalność efektywna ye

Współczynnik temperaturowy przenikalności magnetycznej twy ferrytów [%/c]

Stała indukcyjności rdzenia a

Przenikalność amplitudowa ya dla rdzeni pracujących w układzie mocy

Przenikalność przyrostowa y{trójkąt} dla rdzeni pracujących w układzie z cewkami w

których prąd zawiera składową stała jak i zmienną

Straty: z=rwind+rh+rr+re+jwl

Rwind- rezystancja reprezentująca straty w uzwojeniu

Rh- -||-na histerezie rdzenia

Rr- -||-szczytowe rdzenia

Re- -| |-prądy wirowe w rdzeniu

Wl- reaktancja indukcyjna rdzenia

Zastosowanie ferrytów:

-anteny-cewki na rdzeniach ?klibtowych?- cewki na rdzeniach rm-dławiki-transformatory do zasilaczy impulsowych -transformatory szerokopasmowe.
