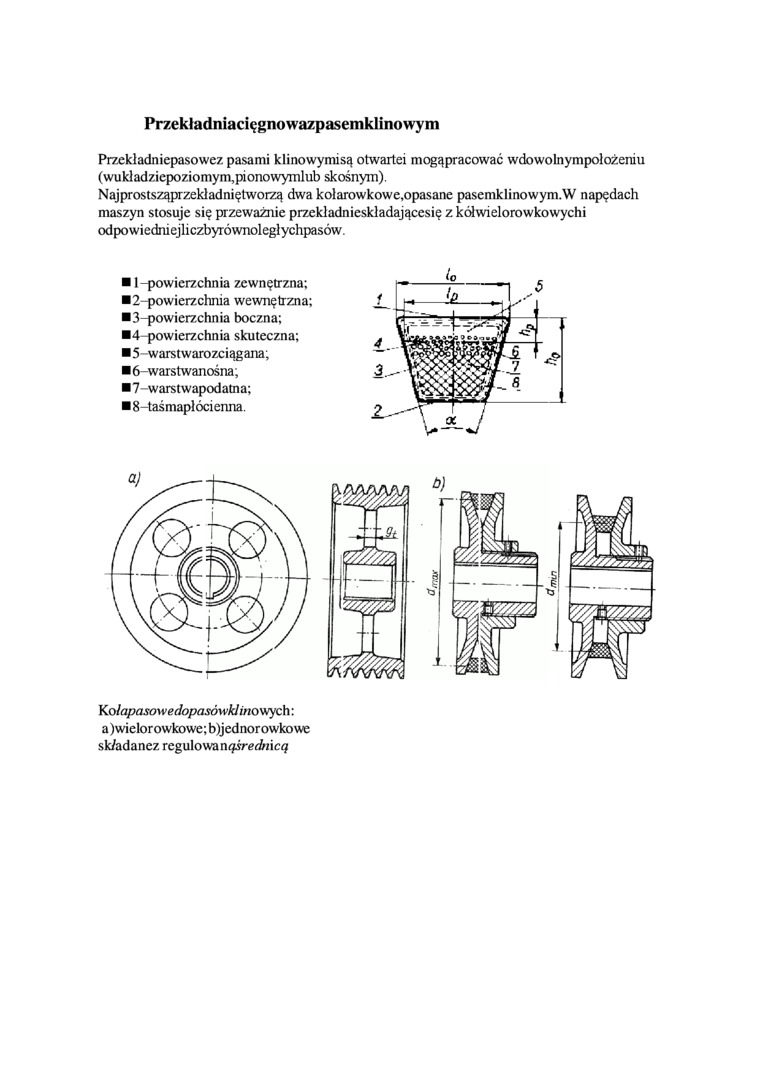

Przekładniacięgnowazpasemklinowym

Przekładniepasowez pasami klinowymisą otwartei mogąpracować wdowolnympolożeniu (wukladziepoziomym,pionowymlub skośnym).

Najprostsząprzekladniętworzą dwa kołarowkowe,opasane pasemklinowym.W napędach maszyn stosuje się przeważnie przekładnieskładającesię z kółwielorowkowychi odpowiedniejliczbyrównoległychpasów.

■    1 -powierzchnia zewnętrzna; ■2-powierzchnia wewnętrzna; ■3-powierzchnia boczna; ■4-powierzchnia skuteczna;

■    5-warstwarozciągana;

■    6-warstwanośna;

■    7-warstwapodatna;

■    8-taśmapłócienna.

KoiapasowedopasówkJ mowych; a )wielorowkowe; b)jednorowkowe sk/adanez regułowanqśredłiicq
