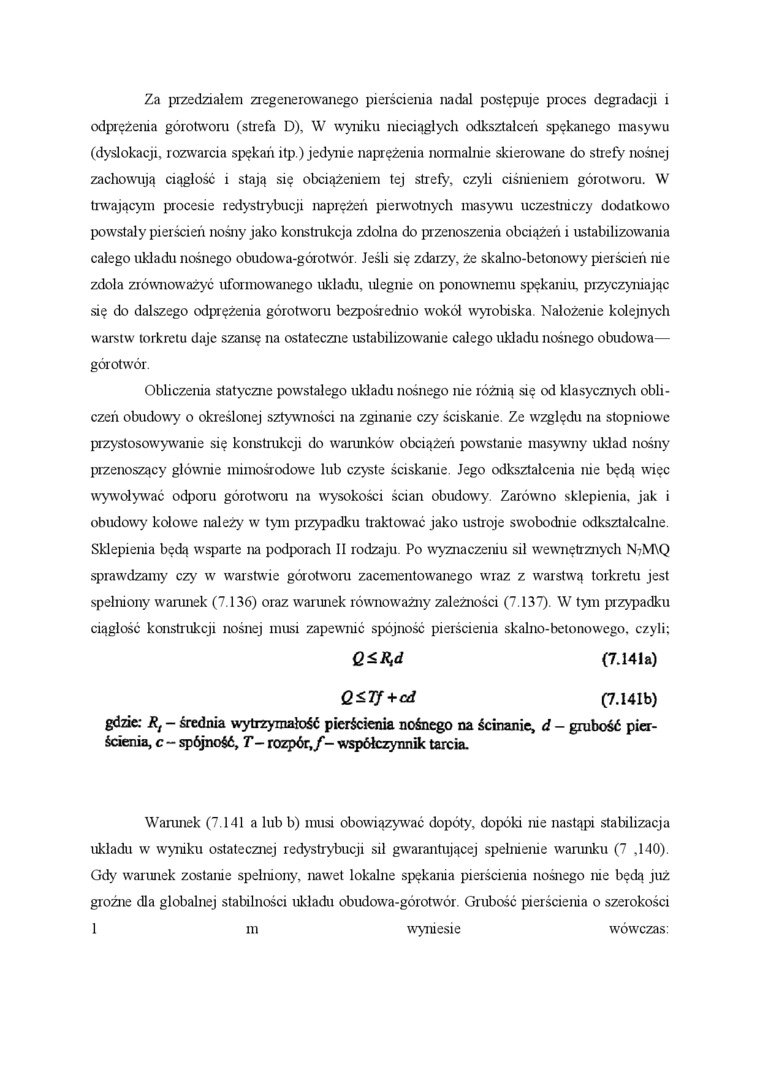

Za przedziałem zregenerowanego pierścienia nadal postępuje proces degradacji i odprężenia górotworu (strefa D), W wyniku nieciągłych odkształceń spękanego masywu (dyslokacji, rozwarcia spękań itp.) jedynie naprężenia normalnie skierowane do strefy nośnej zachowują ciągłość i stają się obciążeniem tej strefy, czyli ciśnieniem górotworu. W trwającym procesie redystrybucji naprężeń pierwotnych masywu uczestniczy dodatkowo powstały pierścień nośny jako konstrukcja zdolna do przenoszenia obciążeń i ustabilizowania całego układu nośnego obudowa-górotwór. Jeśli się zdarzy, że skalno-betonowy pierścień nie zdoła zrównoważyć uformowanego układu, ulegnie on ponownemu spękaniu, przyczyniając się do dalszego odprężenia górotworu bezpośrednio wokół wyrobiska Nałożenie kolejnych warstw torkretu daje szansę na ostateczne ustabilizowanie całego układu nośnego obudowa— górotwór.

Obliczenia statyczne powstałego układu nośnego nie różnią się od klasycznych obliczeń obudowy o określonej sztywności na zginanie czy ściskanie. Ze względu na stopniowe przystosowywanie się konstrukcji do warunków obciążeń powstanie masywny układ nośny przenoszący głównie mimośrodowe lub czyste ściskanie. Jego odkształcenia nie będą więc wywoływać odporu górotworu na wysokości ścian obudowy. Zarówno sklepienia, jak i obudowy' kołowe należy w tym przypadku traktować jako ustroje swobodiue odkształcalne. Sklepienia będą wsparte na podporach II rodzaju. Po wyznaczeniu sił wewnętrznych N?M\Q sprawdzamy czy w warstwie górotworu zacementowanego wraz z warstwą torkretu jest spełniony warunek (7.136) oraz warunek równoważny zależności (7.137). W tym przypadku ciągłość konstrukcji nośnej musi zapewnić spójność pierścienia skalno-betonowego, czyli;

Q*Ąi    (7.14 la)

Q<Tf+cd    (7.141b)

gdzie: R_t - średnia wytrzymałość pierścienia nośnego na ścinanie, d - grubość pierścienia, c - spójność, T- rozpór,/- współczynnik tarcia.

wyniesie

wówczas:

Warunek (7.141 a lub b) musi obowiązywać dopóty, dopóki nie nastąpi stabilizacja układu w wyniku ostatecznej redystrybucji sił gwarantującej spełnienie warunku (7 ,140). Gdy warunek zostanie spełniony, nawet lokalne spękania pierścienia nośnego nie będą już groźne dla globalnej stabilności układu obudowa-górotwór. Grubość pierścienia o szerokości 1    m
