Marcin Trochimiak gr. M32

E‐mail : [e-mail]



Zadanie II.6.1

Wydajność sprężarki idealnej określona jest przez strumień wymiany
objetości  tłoczonego  powietrza  wyrażony  w  normalnych  metrach
sześciennych  na  jednostkę  czasu  odniesionych  do  normalnych

warunków fizycznych ( p

nf

 = 1 [Atm], t

nf

 = 0 [°C],

, )

którego  wartość  jest  równa

.  Sprężanie  przebiega  w

przemianie

izentropowej

z

wykładnikiem

izentropy

k=1,4.

Indywidualna  stała  gazowa  powietrza  równa  jest



zaś  masa  cząsteczkowa

.    Obliczyć  temperaturę  T

2



powietrza  po  sprężaniu,  oraz  wydajność  sprężarki  wyrażoną  przez
strumień wymiany objętości tłoczonego powietrza  , oraz wydajność

sprężarki  wyrażoną  przez  strumień  wymiany  masy  tłoczonego
powietrza

  odniesiony  do  parametrów  stanu  p

1

  i  T

1

  powietrza

stanowiącego otoczenie.

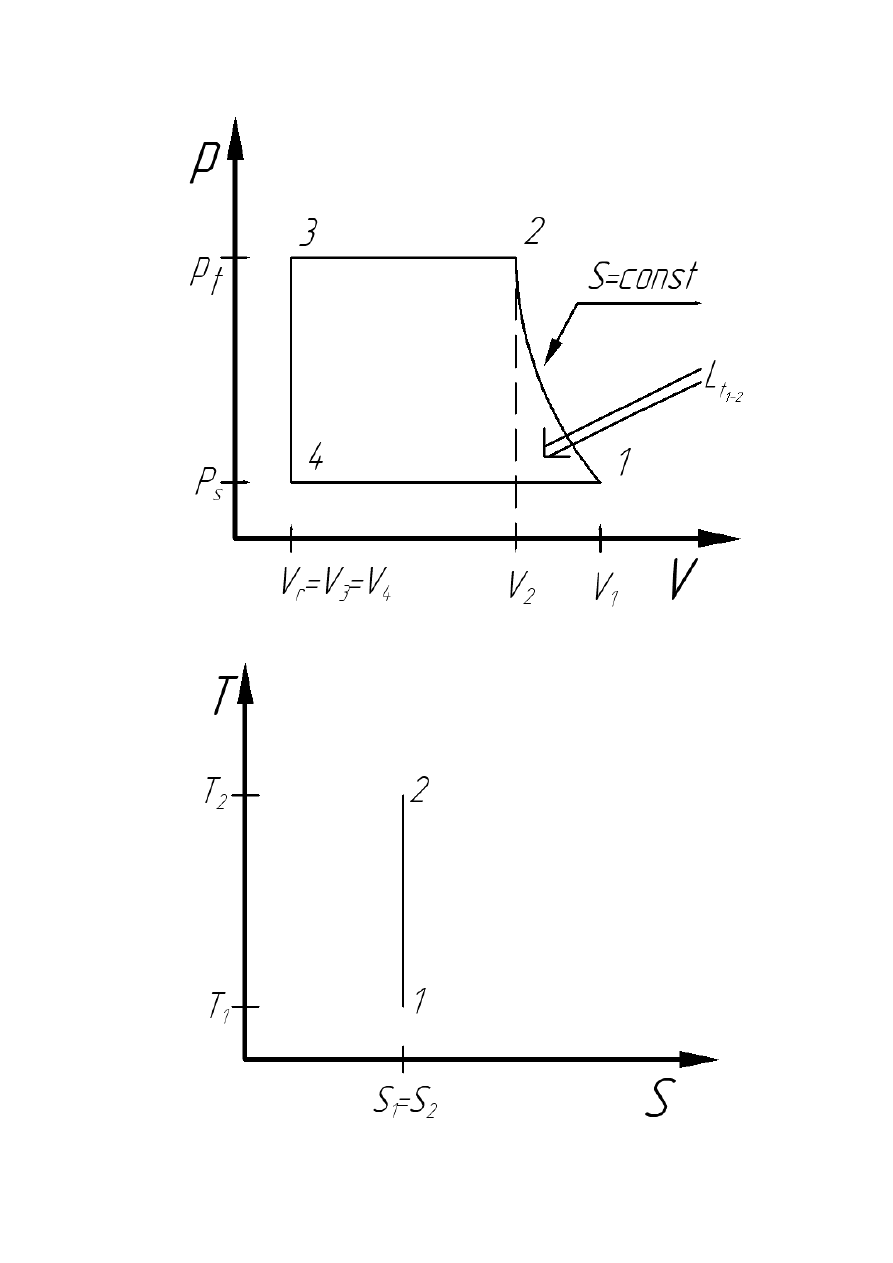

1. Wykresy odwracalnego obiegu obiegu lewo bieżnego sprężarki we

współrzędnych p(V) i T(S)






2. Model termodynamiczny sprężarki. Sprężarka jest maszyną

przepływowo‐ tłokową, o cyklicznym reżimie pracy. Między
punktami  1‐2 obiegu następuje izentropowe zgęszczanie gazu.
Między 2‐3 izobaryczne tłoczenie gazu z cylindra sprężarki poprzez
zawór tłoczący do zbiornika. Między 3‐4 dekompresja czynnika w
przemianie izochorycznej przy zamkniętym zaworze ssącym.
Między 4‐1 następuje zassanie w przemianie izobarycznej
powietrza do cylindra sprężarki i cykl pracy zaczyna się od
początku. Z punktu widzenia modelu termodynamicznego
istotnym jest tylko ten fragment obiegu który dotyczy przemiany o
stałym zasobie masy, czyli przemiana izentropowa 1‐2 zgęszczania
gazu, pozostałe przemiany izobaryczne dla których prace
techniczne przemian równe są 0. Natomiast przemiana
izochoryczna 3‐4 dla sprężarki idealnej charakteryzuje się tym że
objętość szkodliwa V

r

 = 0. A zatem praca techniczna również

równa jest zeru.

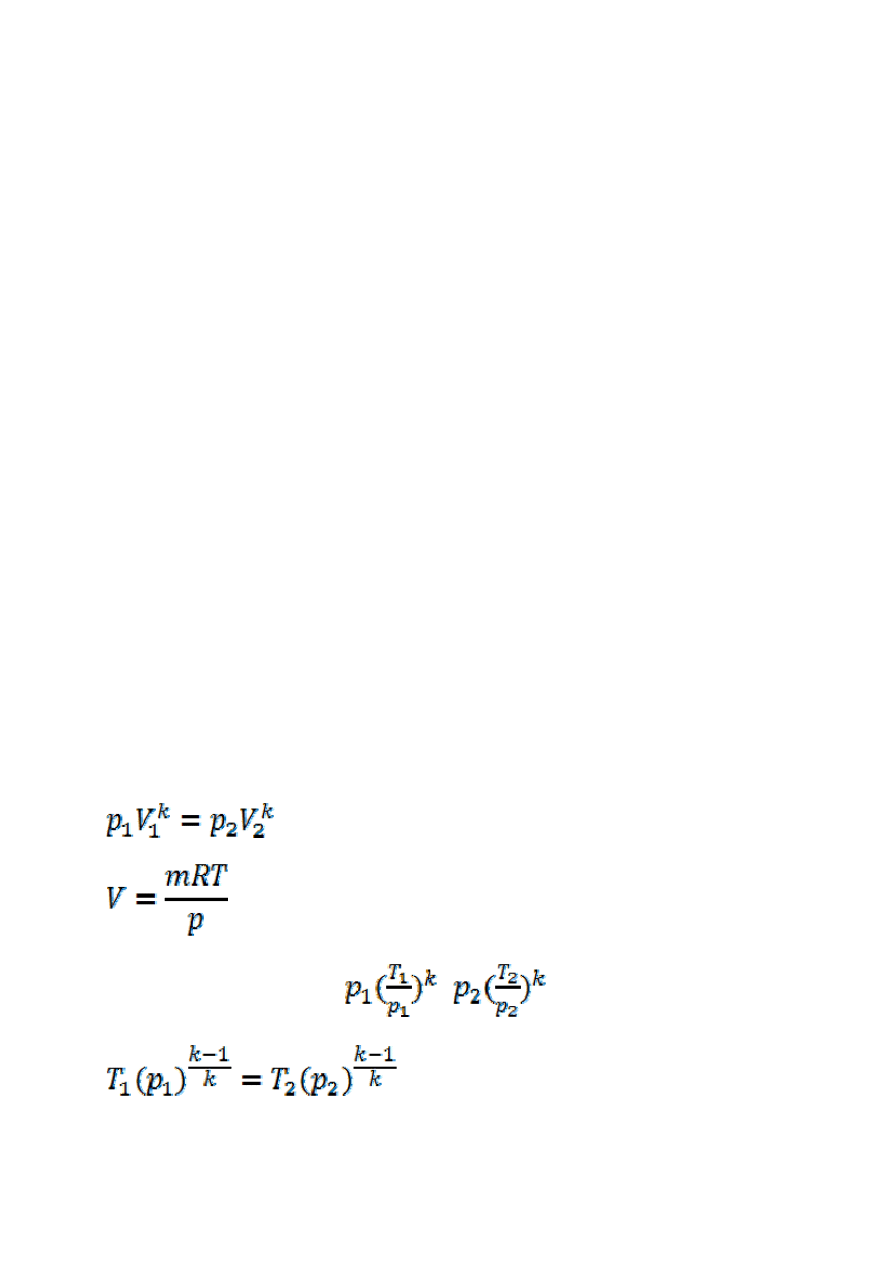

3. Obliczam temperaturę T

2

 powietrza po cyklu zgęszczania w

przemianie izentropowej 1‐2. Z równania izentropy i równania
stanu gazu doskonałego Clapeyrona otrzymuję:







=

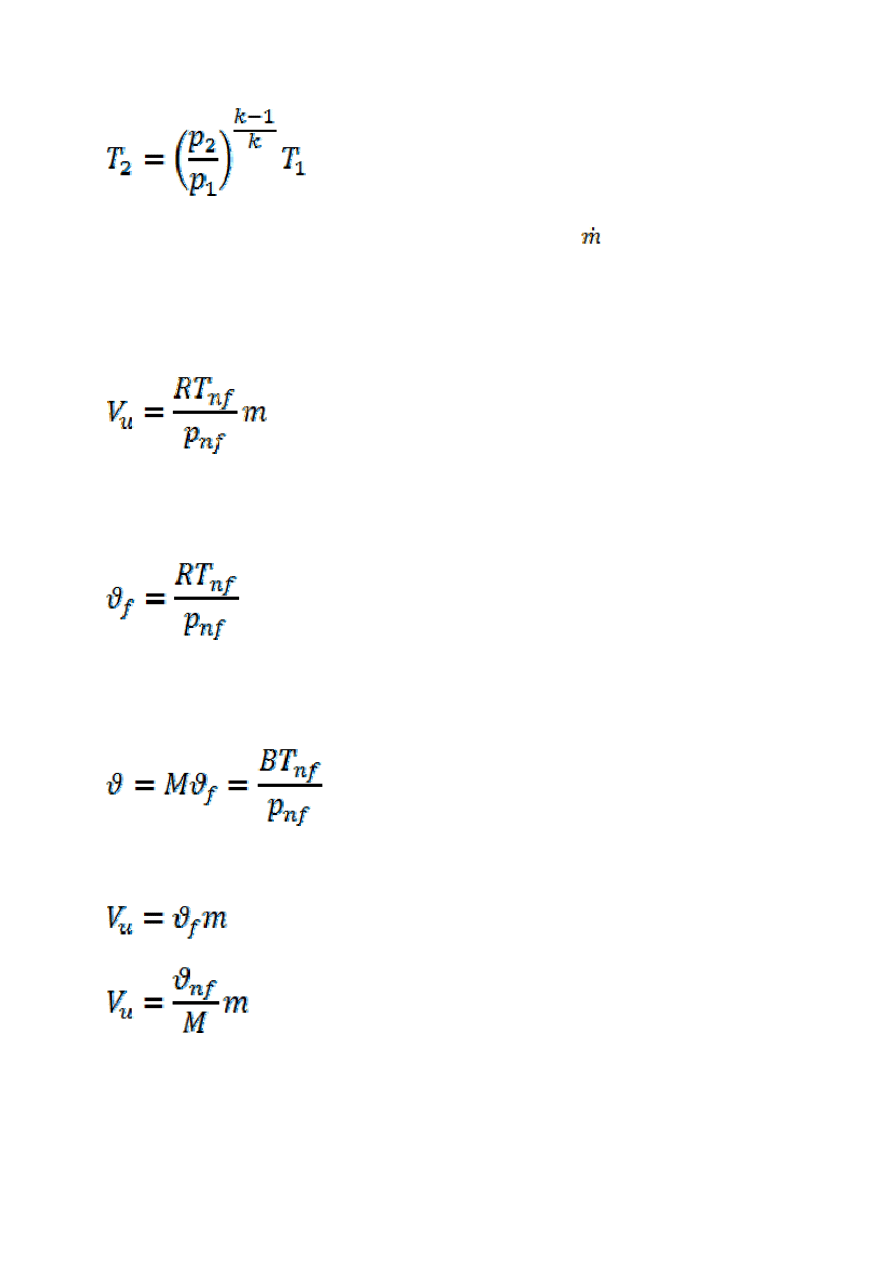

4. Obliczam strumień wymiany masy powietrza    sprężarki idealnej.

Zasób objętości gazu V

u

 w normalnych warunkach fizycznych

określa jednoznacznie zasób masy gazu m wypełniający zasób tej
objętości.

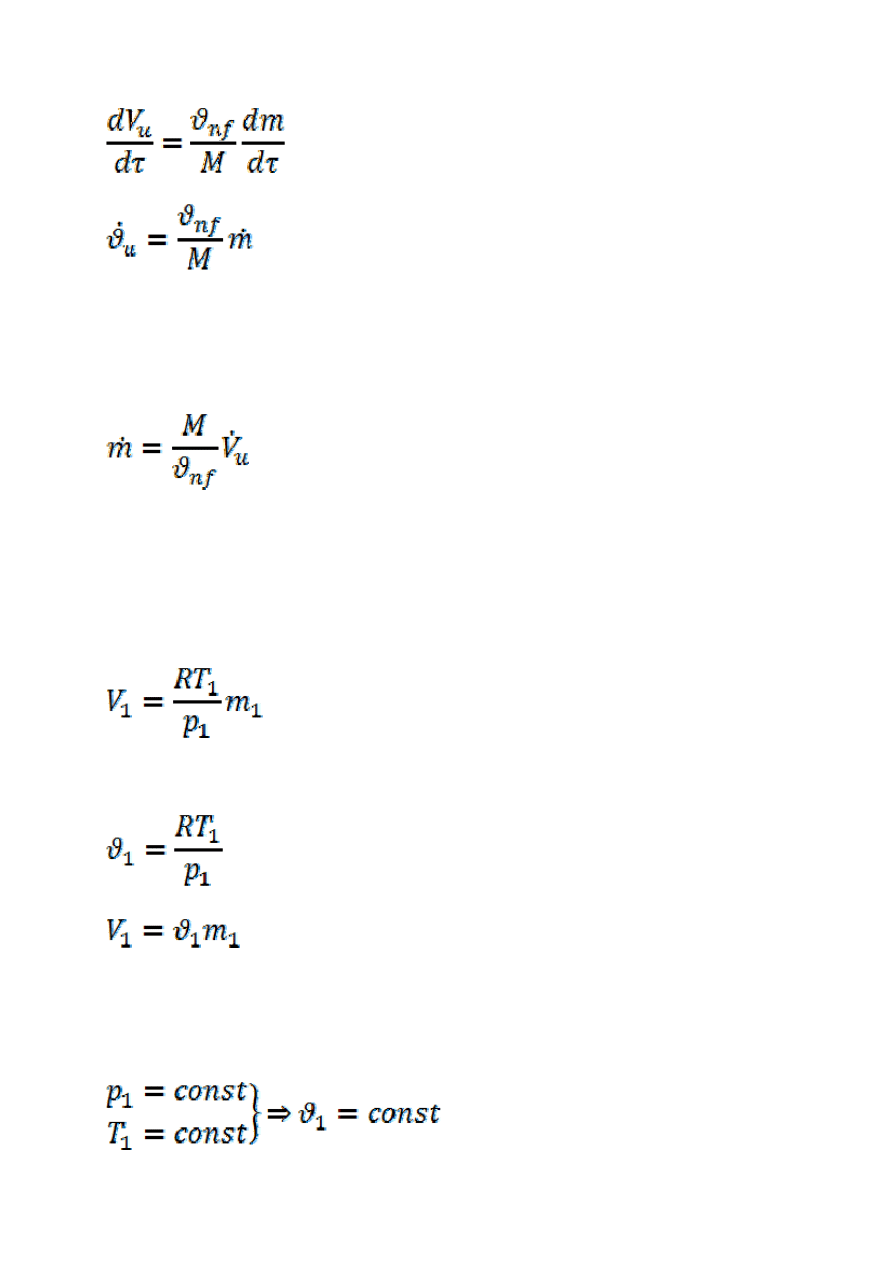

Uwzględniając , że masowa gestość zasobu objętości w normalnych
warunkach  fizycznych jest równa:



Zaś molowa gęstość zasobu objętości w normalnych  warunkach
fizycznych jest równa:





Otrzymamy:





Zatem strumień objętości powietrza tłoczonego przez sprężarkę
idealną w funkcji strumienia masy tłoczonego powietrza w
normalnych warunkach fizycznych określony jest zależnością:





Stąd strumień masy tłoczonego powietrza w funkcji strumienia
objętości tłoczonego powietrza osiągany przez sprężarkę idealną
jest równy





5. Obliczam strumień wymiany objętości tłoczonego powietrza

odniesiony do parametrów stanu p

1

i T

1

 powietrza stanowiącego

otoczenie w funkcji strumienia Mast tłoczonego powietrza.
Powietrze o p

1

, T

1

, m

1

 zajmuje objętość:

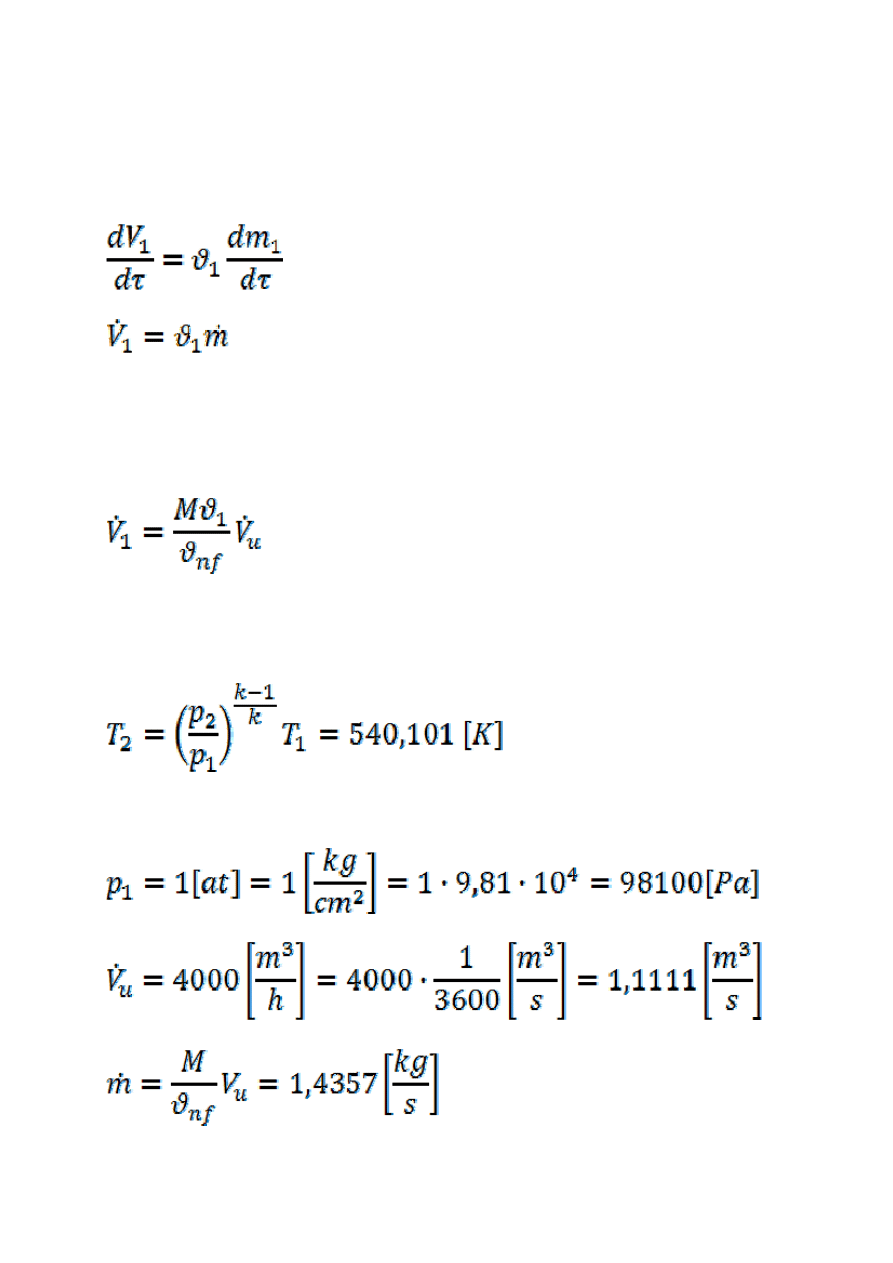

Ponieważ:





Dla ustalonych parametrów stanu





Zatem strumień wymiany objętości tłoczonego powietrza V

1



odniesiony do p

1

, T

1

stanowiącego  otoczenie sprężarki idealnej

określony jest związkiem:







Ponieważ wydajność sprężarki jest stała i określona jednoznacznie
przez strumień wymiany masy tłoczonego powietrza przez
sprężarkę idealną możemy napisać:



6. Obliczam wartość temperatury T

2

 czynnika po sprężaniu

izentropowym:



7. Obliczam wartość strumienia masy powietrza

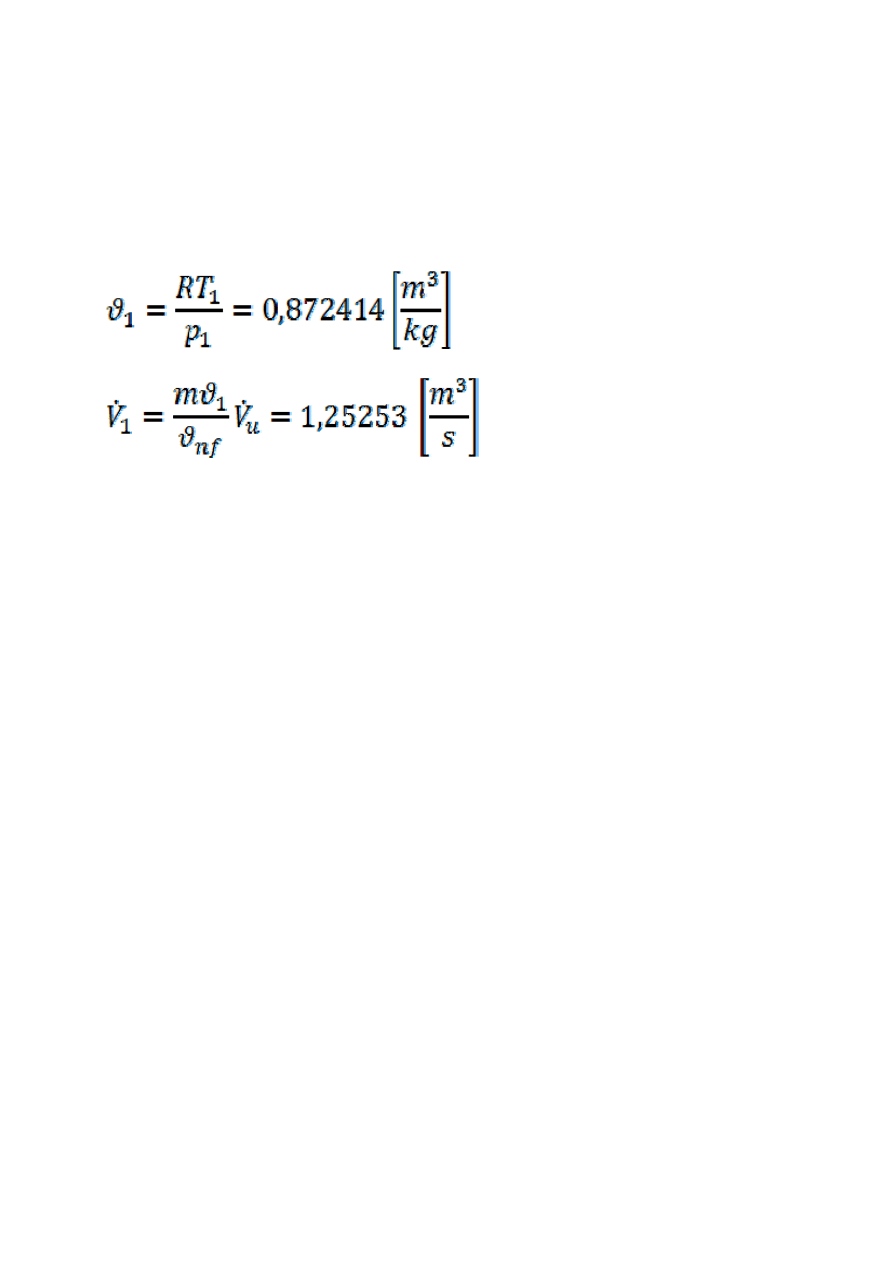

8. Obliczam wartość strumienia objętości  powietrza;
