POLITECHNIKA BIAŁOSTOCKA

WYDZIAŁ ELEKTRYCZNY

KATEDRA ENERGOELEKTRONIKI I NAPĘDÓW

ELEKTRYCZNYCH



Instrukcje do zajęć laboratoryjnych dla studentów

WYDZIAŁU ELEKTRYCZNEGO

studiów dziennych i zaocznych

z przedmiotu:

MASZYNY ELEKTRYCZNE

Kod przedmiotu:

ES1A400 030


ĆWICZENIE 6ME

BADANIE MASZYNY SYNCHRONICZNEJ


Opracował

dr inż. Adam Sołbut



BIAŁYSTOK 2009-02-15

background image

2

















Instrukcja jest własnością Katedry Energoelektroniki i Napędów Elektrycznych.

Do użytku wewnętrznego katedry.

Powielanie i rozpowszechnianie zabronione



















Opracowanie graficzne: inż. Aleksandra Matulewicz

background image

3

Ogólne zasady bezpieczeństwa

Przed przystąpieniem do zajęć należy zapoznać się z instrukcją
dydaktyczną do stanowiska laboratoryjnego.

Dokonać oględzin urządzeń i przyrządów używanych w ćwiczeniu, a o
zauważonych

nieprawidłowościach

bezzwłocznie

powiadomić

prowadzącego.

Zabrania się samodzielnego załączania stanowiska bez zgody
prowadzącego.

Zmian nastaw parametrów lub konfiguracji, możliwych przy użyciu
dostępnych manipulatorów (potencjometrów, przełączników), należy
dokonywać po przeanalizowaniu skutków takich działań.

Zmian konfiguracji obwodów elektrycznych, możliwych jedynie poprzez
zmiany połączeń przewodów, należy dokonywać za zgodą prowadzącego po
uprzednim wyłączeniu zasilania stanowiska.

Po załączeniu stanowiska wykonywanie przełączeń (np. wymiana
przyrządu) w układzie znajdującym się pod napięciem jest
niedozwolone.

W w/w stanowisku dostępne są części czynne obwodu elektrycznego o
napięciu przekraczającym napięcie bezpieczne, dlatego przed uruchomieniem
należy zachować odpowiednie oddalenie od tych części czynnych w celu
uniknięcia porażenia prądem elektrycznym.

Stosowanie sposobów sterowania, ustawień lub procedur innych niż opisane
w instrukcji może spowodować nieprzewidziane zachowanie obiektu
sterowanego a nawet uszkodzenie stanowiska.

Nie należy podłączać urządzeń nie przeznaczonych do współpracy z tym
stanowiskiem laboratoryjnym.

Przekroczenie dopuszczalnych parametrów prądów, napięć sygnałów
sterujących może doprowadzić do przegrzania się niektórych podzespołów,
pożaru lub porażenia prądem.

W przypadku pojawienia się symptomów nieprawidłowego działania (np.
swąd spalenizny) natychmiast należy wyłączyć stanowisko i odłączyć
przewód zasilający.

Demontaż osłon stanowiska oraz wszelkie naprawy i czynności serwisowe,
oprócz opisanych w instrukcji, powinny być wykonywane przez
wykwalifikowany personel po wyłączeniu stanowiska.

Należy stosować tylko bezpieczniki o parametrach nominalnych podanych w
instrukcji lub na obudowie urządzenia.

Urządzenie powinno być czyszczone przy użyciu suchej i miękkiej szmatki.
Nie należy stosować do tych celów rozpuszczalników.

Podczas korzystania z aparatury laboratoryjnej (oscyloskopy, generatory,
zasilacze itp.) należy przestrzegać ogólnych zasad bezpieczeństwa tj.:

- Do zasilania przyrządu należy stosować tylko kable zalecane do danego

wyrobu.

background image

4

- Nie należy podłączać lub odłączać sond i przewodów pomiarowych, gdy

są one dołączone do źródła napięcia.

- Przyrząd powinien być połączony z uziemieniem przez przewód

ochronny w kablu zasilającym. Aby uniknąć porażenia przewód ten
powinien być podłączony do przewodu ochronnego sieci.

- Przewód uziemiający sondy należy podłączać tylko do uziemienia

ochronnego. Nie należy podłączać go do punktów o wyższym
potencjale.

- Aby uniknąć porażenia prądem podczas używania sondy, należy

trzymać palce nad pierścieniem zabezpieczającym. Nie wolno dotykać
metalowych części grotu, gdy sonda jest podłączona do źródła napięcia

- Nie dotykać końcówek przewodów łączeniowych w trakcie

wykonywania pomiarów

background image

5

I. CEL ĆWICZENIA

Celem wykonania badań jest doświadczalne wyznaczenie wybranych

parametrów maszyny synchronicznej

II. WIADOMOŚCI NIEZBĘDNE DO REALIZACJI ĆWICZENIA

- Zasada działania i rodzaje maszyn synchronicznych.

- Metody pomiaru mocy w układach 3-fazowych.

- Parametry schematu zastępczego maszyny.

- Wykres wskazowy maszyny synchronicznej.

- Moment elektromagnetyczny maszyny z wirnikiem cylindrycznym

i biegunami wydatnymi.

- Charakterystyki maszyny i ich definicje.

III. OPIS STANOWISKA

Do budowy laboratoryjnej maszyny synchronicznej wykorzystano

maszynę prądu stałego. Wirnik maszyny przezwojono uzyskując uzwojenie

3 fazowe wyprowadzone na zainstalowane na wale maszyny pierścienie

ślizgowe. Powstała w ten sposób nietypowa maszyna synchroniczna, w której

twornik znajduje się na wirniku a wzbudzenie na stojanie o następujących

parametrach znamionowych:

P

n

=3.3kW, U

n

=380V, I

n

=5A,

cos

n

=0.8, n

n

=1500 obr/min

Oznaczenia:

K-L – uzwojenie wzbudzenia

U,V,W - twornik

Do regulacji prędkości obrotowej zastosowano silnik napędowy prądu

stałego o następujących parametrach:

P

n

=4.4kW, U

n

=220V, I

n

=20A,

n

n

=1450 obr/min

wzbudzenie obce 220V,

n

n

=1450 obr/min

Oznaczenia:

background image

6

A-H - twornik i bieguny komutacyjne C-D – uzwojenie wzbudzenia

IV. UWAGI DOTYCZĄCE WYKONYWANIA BADAŃ

Pr - prostownik; AT - autotransformator; RI - regulator indukcyjny;

MS - maszyna synchroniczna, UR – układ zasilania twornika silnika prądu

stałego (SPS)

A

A

A

A

V

V

W

W

MS

At

Pr

RI

W

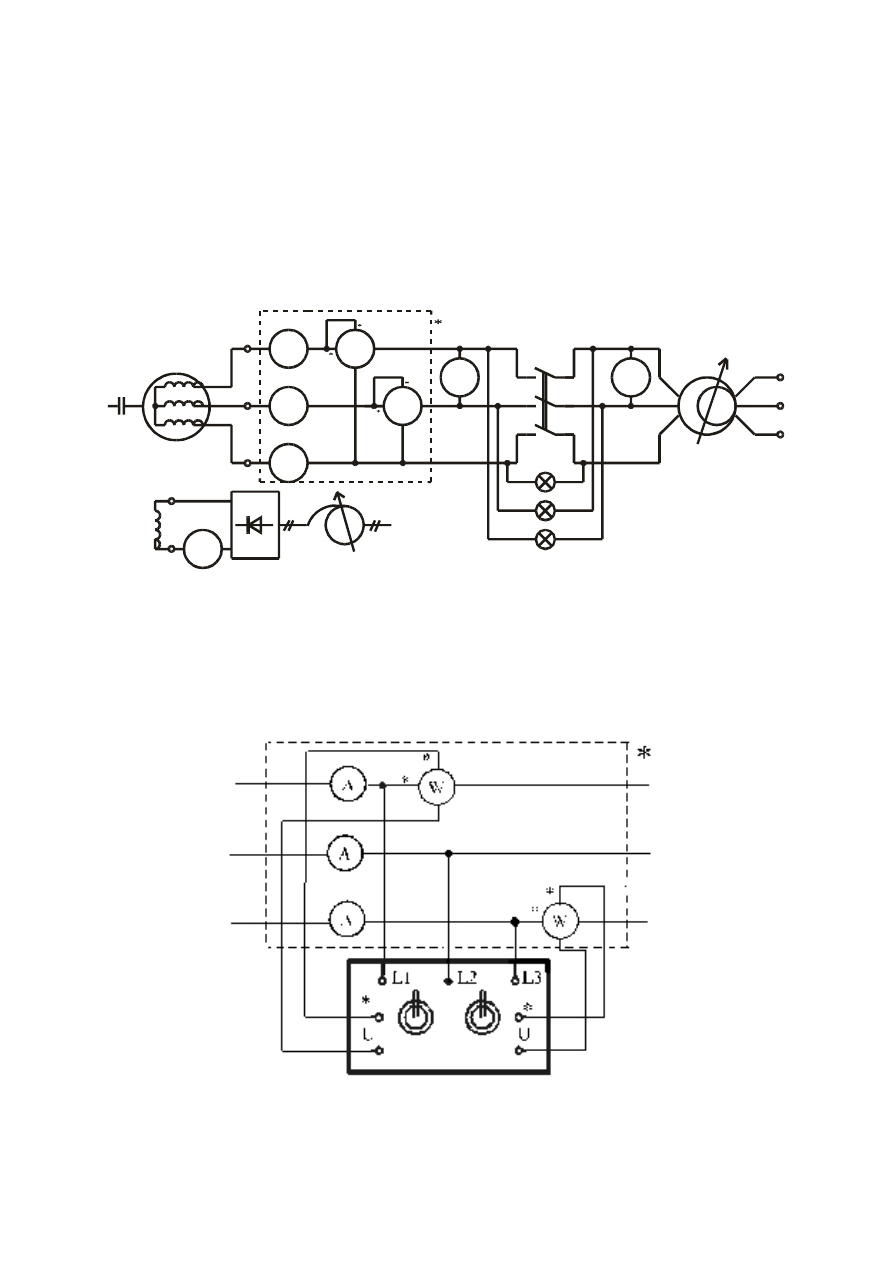

Rys.1. Proponowany układ połączeń do badań maszyny synchronicznej

pracującej na sieć sztywną

Rys.2. Sposób podłączenia urządzenia do pomiaru mocy w układzie Arona

background image

7

z możliwością przełączania cewki napięciowej pod napięciem

A

A

A

V

V

V

V

SPS

MS

RI

W

At

Pr

UR

L1

L2

L3

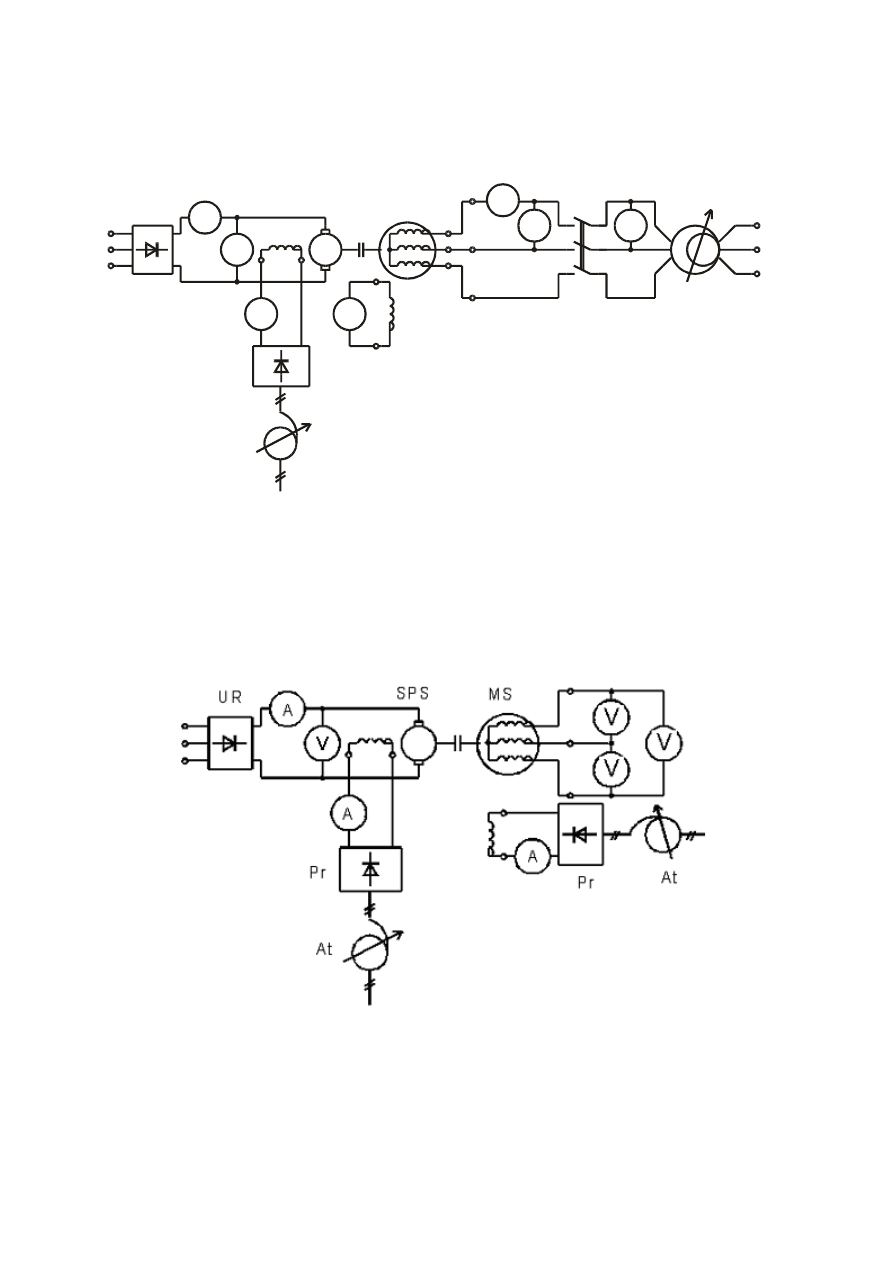

Rys.3. Proponowany układ połączeń do próby małego poślizgu

Rys.4. Proponowany układ połączeń do wyznaczenia charakterystyki

biegu jałowego maszyny synchronicznej

background image

8

V. PRZYKŁADOWY PROGRAM BADAŃ

a) Wyznaczyć charakterystykę biegu jałowego maszyny

b) Wyznaczyć charakterystyki zwarcia 3-fazowego

c) Wyznaczyć charakterystyki zwarcia 2-fazowego

d) Wyznaczyć stosunek zwarcia.

e) Wyznaczyć reaktancje synchroniczne: podłużną Xd i poprzeczną Xq

metodą małego poślizgu.

f) Przeprowadzić synchronizację maszyny z siecią

g) Wyznaczyć charakterystykę obciążenia

h) Wyznaczyć krzywą V dla zadanej mocy

i) Wyznaczyć charakterystykę regulacyjną dla zadanego cos

j) Wyznaczyć charakterystykę zewnętrzną dla zadanego cos .

VI. ZAKRES WYKONYWANYCH BADAŃ

Wymienione w p.4 badania laboratoryjne mogą być wykonywane na

wszystkich rodzajach studiów, przy czym jako obowiązkowe należy wykonać

następujące badania w zależności od typu i rodzaju studiów:

a) studia dzienne inżynierskie: w całości

b) studia zaoczne PiUEE: w całości

c) studia zaoczne EE: a), b), d), f), g), h)

background image

9

VII. LITERATURA

1. Latek W.: Badania maszyn elektrycznych w przemyśle. WNT, W-wa 1979.

2. Bula K.: Maszyny Elektryczne II. Laboratorium, Wyd. Politechniki

Rzeszowskiej, Rzeszów 1995

3. Manitius Z.: Laboratorium Maszyn Elektrycznych, Skrypt Politechniki

Gdańskiej nr.609, Gdańsk 1990

4. Bajorek Z.: Teoria Maszyn Elektrycznych. Laboratorium, cz.I, Instrukcje do

ćwiczeń, Wyd. Politechniki Rzeszowskiej, Rzeszów 1980
