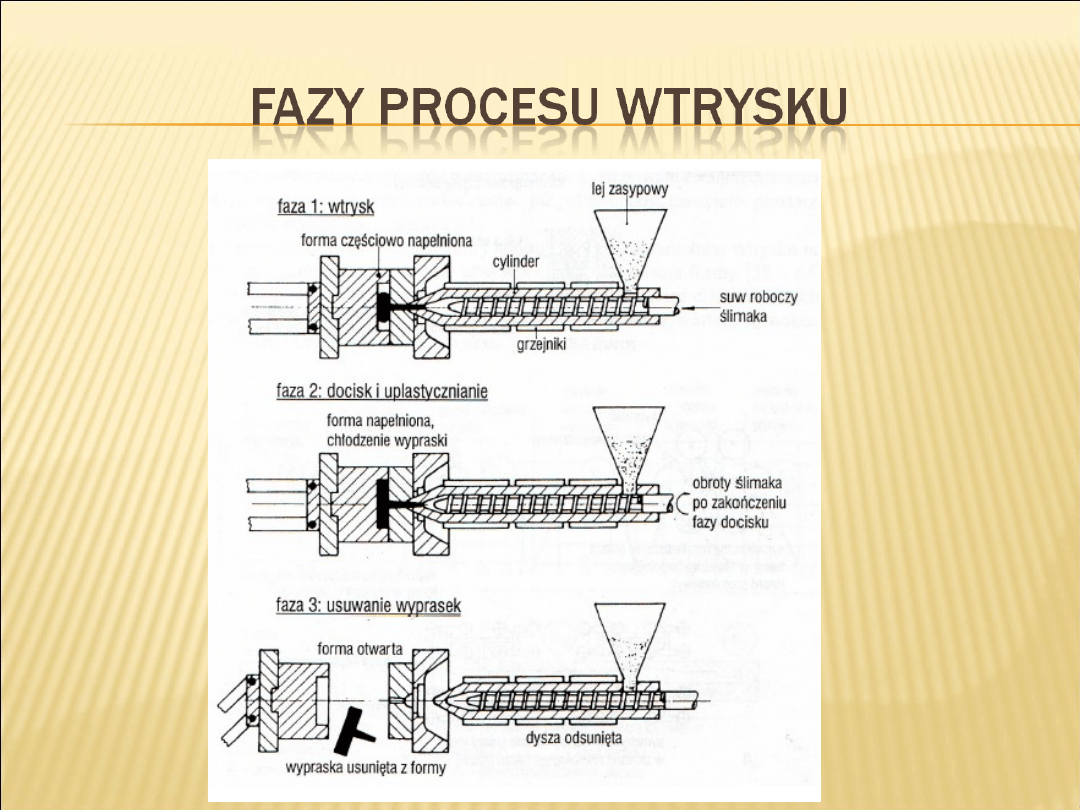

1 – cylinder,
2 – lej zasypowy zawierający zapas materiału wtryskiwanego,
3 – ślimak (tłok) realizujący proces wtryskiwania,
4 – grzałki elektryczne osadzone bezpośrednio na cylindrze,
5 – dysza wtryskowa (osadzona w cylindrze),
6 – tulejka wtryskowa (element formy wtryskowej),
7 – gniazdo formujące formy wtryskowej,
8 – płyty formy wtryskowej ustalone względem siebie za pomocą słupów
prowadzących.
