PIANA GAŚNICZA

Piana gaśnicza

Piana gaśnicza

jest to dwufazowy układ

składający się z pęcherzyków powietrza
(

faza gazowa

faza gazowa ) oddzielonych od siebie

filmem utworzonym z wodnego roztworu
środka pianotwórczego.

Podział piany ze względu na budowę

Podział piany ze względu na budowę

pęcherzyków

pęcherzyków

powietrza :

powietrza :

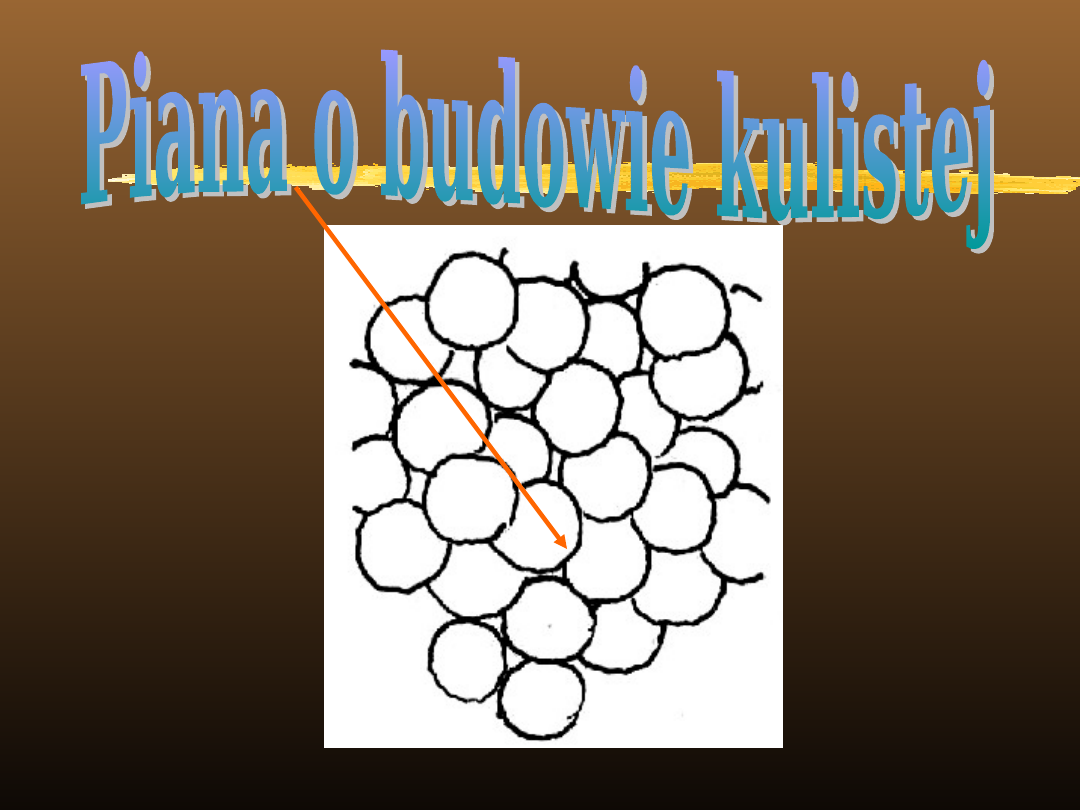

- pęcherzyki kuliste

pęcherzyki kuliste

( piany ciężkie ),

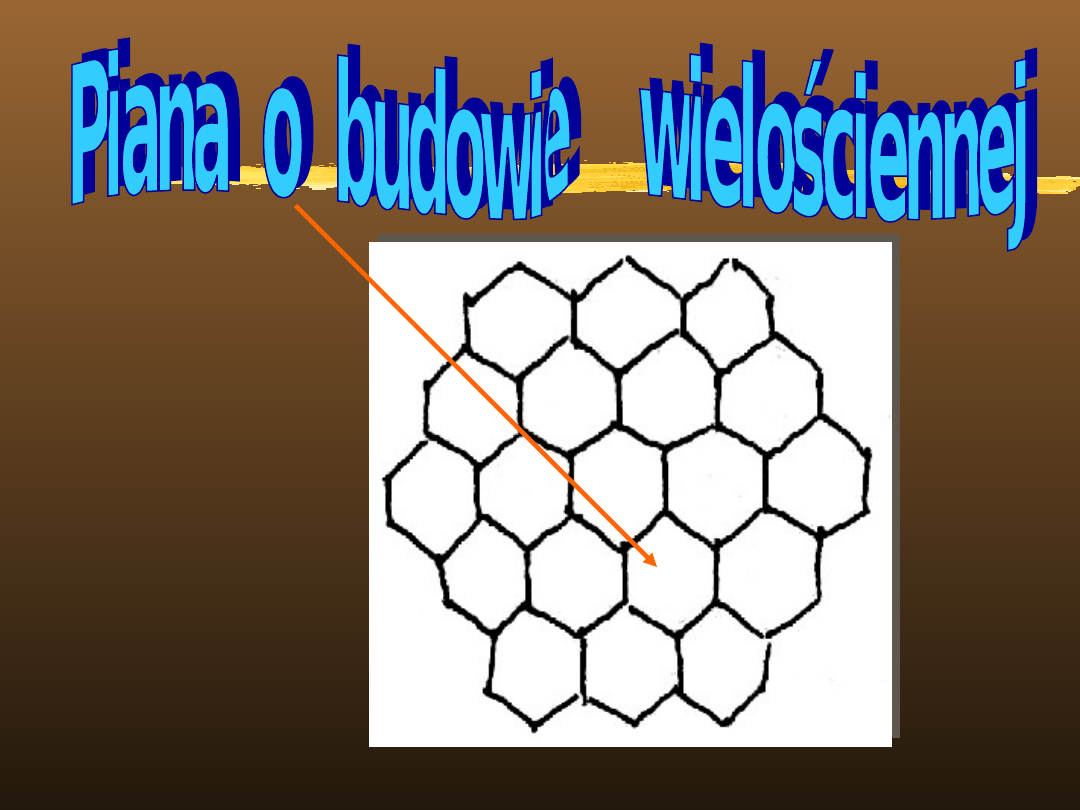

- pęcherzyki wielościenne

- pęcherzyki wielościenne

( piany lekkie ).

22.06.21 12:36

2

22.06.21 12:36

3

22.06.21 12:36

4

Zakres stosowania piany

Piana ciężka

- stosowana jest najczęściej na

otwartych przestrzeniach

( zbiorniki cieczy palnej

, drewno ) . Ze

względu na daleki rzut piany

doskonale

przenika w szczeliny oraz utrzymuje się

na

powierzchnio - posiada dobre własności

izolujące i chłodzące

izolujące i chłodzące

Piana średnia

- stosowana jest do

bliskiego podejścia do

źródła ognia ze

względu na mały rzut strumienia

piany .

Stosujemy ją na otwartej przestrzeni przy

niewielkiej sile wiatru

niewielkiej sile wiatru ( budynki , szyby ..... )

22.06.21 12:36

5

Zakres stosowania piany

Piana lekka -

stosowana w

pomieszczeniach

zamkniętych ,

wypełnia się te pomieszczenia tą włśnie
pianą .

22.06.21 12:36

6

PIANA GAŚNICZA

Podział piany ze względu na sposób

wytwarzania:

Piana mechaniczna

- wytworzona przez

armaturę w

wyniku gwałtownego

wymieszania wszystkich

czynników

potrzebnych do powstania piany w
urządzeniu służącym do jej wytworzenia.

Piana chemiczna

- wytworzona w wyniku

reakcji

chemicznej.

22.06.21 12:36

7

Najczęściej stosowane

środki pianotwórcze w

Polsce to :

22.06.21 12:36

8

22.06.21 12:36

9

22.06.21 12:36

10

PARAMETRY PIAN GAŚNICZYCH

V

V

p

p

L

L

s

s

=

=

V

V

r

r

V

P

- Objętość piany m

3

V

r

- Objętość roztworu

m

3

1.

1.

Liczba spienienia -

Liczba spienienia -

jest to

liczba niemianowana

wyrażająca objętość piany do

objętości wodnego

roztworu

środka

pianotwórczego , z

którego ta piana

powstała.

22.06.21 12:36

11

PARAMETRY PIAN GAŚNICZYCH

Podział piany gaśniczej ze względu
na liczbę
spienienia:

- piana ciężka

- piana ciężka

- piana średnia

- piana średnia

- piana lekka

- piana lekka

0 - 20

0 - 20

20 - 200

20 - 200

200 -

200 -

1000

1000

22.06.21 12:36

12

PARAMETRY PIAN GAŚNICZYCH

2.

Dyspersyjność

jest to stan rozdrobnienia

pęcherzyków powietrza (największą

dyspersyjność posiada piana ciężka )

4. Trwałość

jest to zdolność do

jest to zdolność do

zachowania

zachowania

pierwotnych parametrów w jak

pierwotnych parametrów w jak

najdłuższym czasie

najdłuższym czasie (największą

(największą

trwałość mają

trwałość mają

piany ciężkie).

piany ciężkie).

3.

Płynność

jest to zdolność do

jest to zdolność do

pokrywania

pokrywania

palących się materiałów (o

palących się materiałów (o

płynności

płynności

decyduje grubość filmu),

decyduje grubość filmu),

22.06.21 12:36

13

SPRZĘT PIANOWY

Sprzęt

pianowy

przeznaczony

jest

do

wytwarzania piany gaśniczej. Pianę gaśniczą
otrzymuje się z wodnych roztworów środków
pianotwórczych.

Wśród armatury pianowej można

Wśród armatury pianowej można

wyróżnić

wyróżnić :

- zasysacze liniowe,
- prądownice pianowe,
- wytwornice pianowe,

- generatory piany lekkiej,

- pianowe rury wylewowe,

- przedłużacz rur wylewowych,
- maszty pianowe,

- działka wodno - pianowe.

22.06.21 12:36

14

ZASYSACZE LINIOWE

 Z - 2,
 Z - 4,
 Z - 8.



Z - 2,



Z - 4,



Z - 8.

Zasysacz liniowy

Zasysacz liniowy

służy do zassania środka

pianotwórczego

do

linii

wężowej

i

wytworzenia

roztworu

środka

pianotwórczego o określonym stężeniu.
Przeznaczone

są

do

współpracy

z

prądownicami

piany

ciężkiej

oraz

wytwornicami piany średniej.

Wyróżniamy następujące rodzaje zasysaczy
liniowych:

Gdzie

:

Z

oznacza zasysacz a

liczba

2, 4, 8

przepływ

nominalny

wody

w

hektolitrach na minutę.

22.06.21 12:36

15

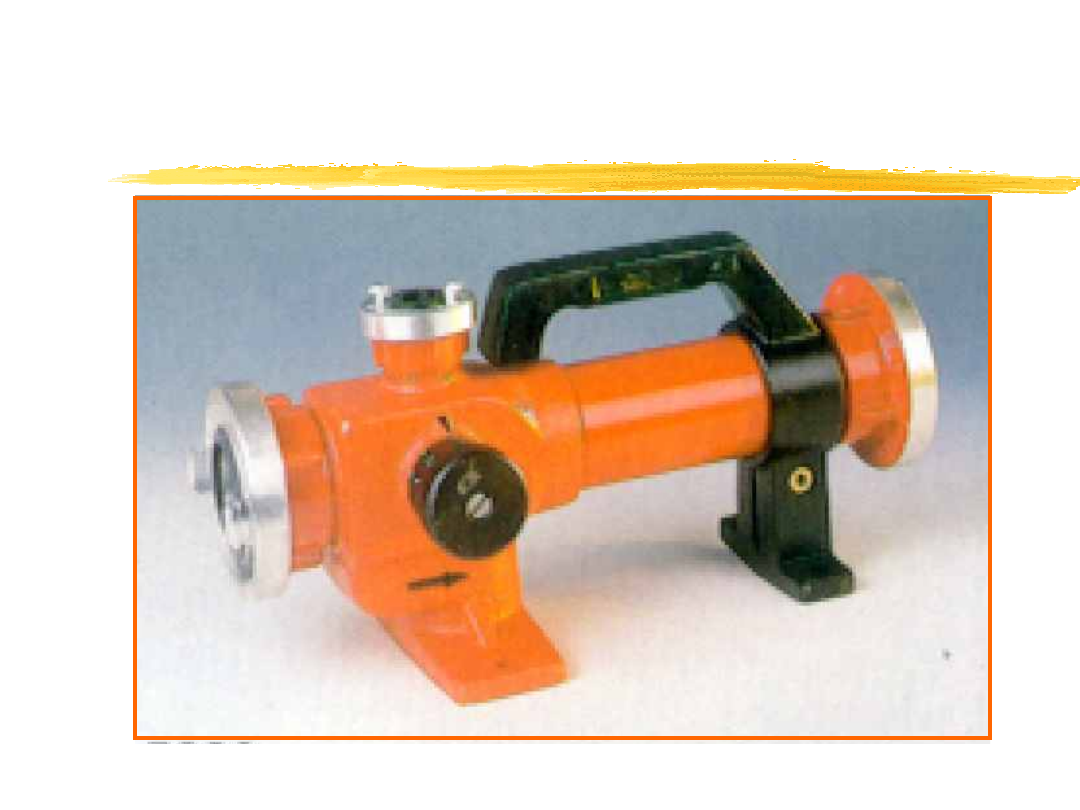

ZASYSACZ LINIOWY

22.06.21 12:36

16

ZASYSACZE LINIOWE

BUDOWA

Nasada

zasilają

ca

Nasada

wylotowa

Nasada

ssawna

Korpu

s

Pokrętło

dozujące

Komora

podciśnie

nia

Komora mieszania z
dyfuzorem

22.06.21 12:36

17

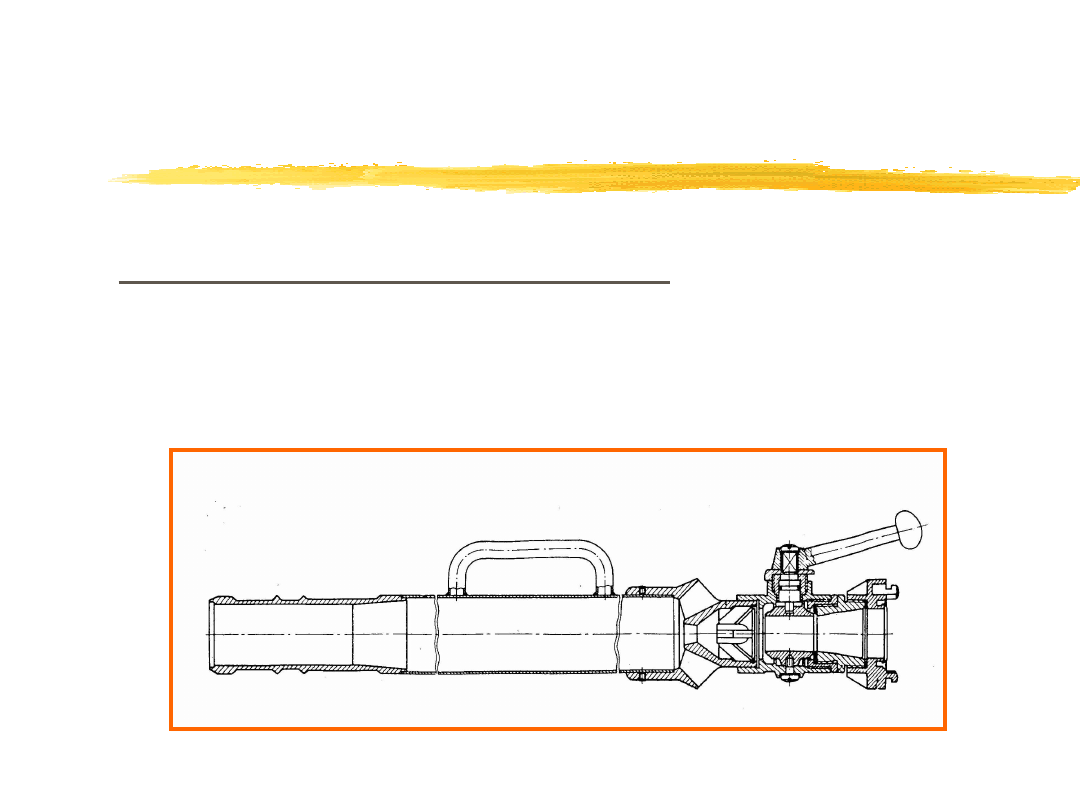

PRĄDOWNICE WODNO - PIANOWE

Prądownice wodno - pianowe

służą do wytwarzania zwartych lub
rozproszonych prądów wodnych lub
strumienia piany ciężkiej przeznaczonych do
gaszenia pożarów grupy A i B.

A i B.

22.06.21 12:36

18

PRĄDOWNICE WODNO - PIANOWE

Wyróżniamy dwie wielkości
prądownic wodno -
pianowych :

•

PWP -

200

•

PWP -

400

Gdzie

Gdzie

:

:

PWP

oznacza prądownicę

wodno pianową a liczby

200 i 400

nominalną

wydajność wodną.

22.06.21 12:36

19

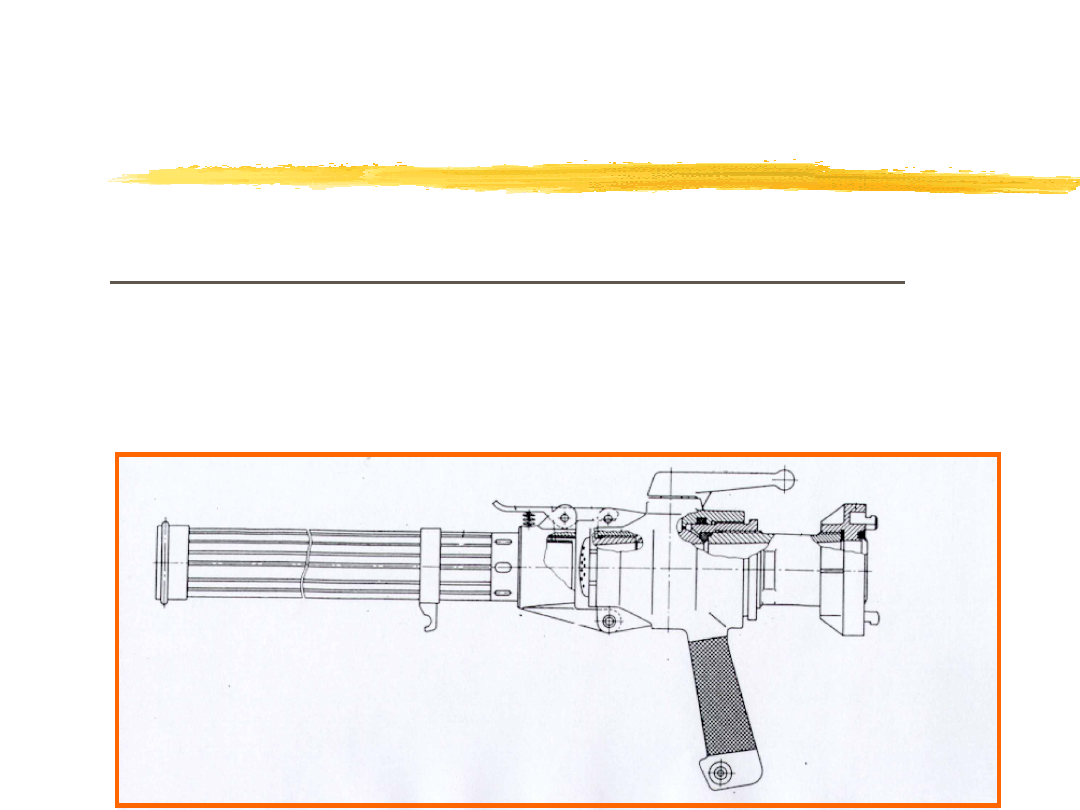

PRĄDOWNICE PIANOWE

Prądownice pianowe

służą do

wytwarzania gaśniczej piany ciężkiej z
wodnego roztworu środka pianotwórczego,
przeznaczonej do gaszenia pożarów grupy A

A

i B

i B

.

.

22.06.21 12:36

20

PRĄDOWNICE PIANOWE

Wyróżniamy trzy wielkości prądownic
pianowych:

• PP 2 -
12

• PP 4 -
12

• PP 8 -
12

Gdzie

:

PP

oznacza prądownicę

pianową, liczby

2, 4, 8

-

nominalną wydajność
wody a

12

- liczbę

spienienia.

22.06.21 12:36

21

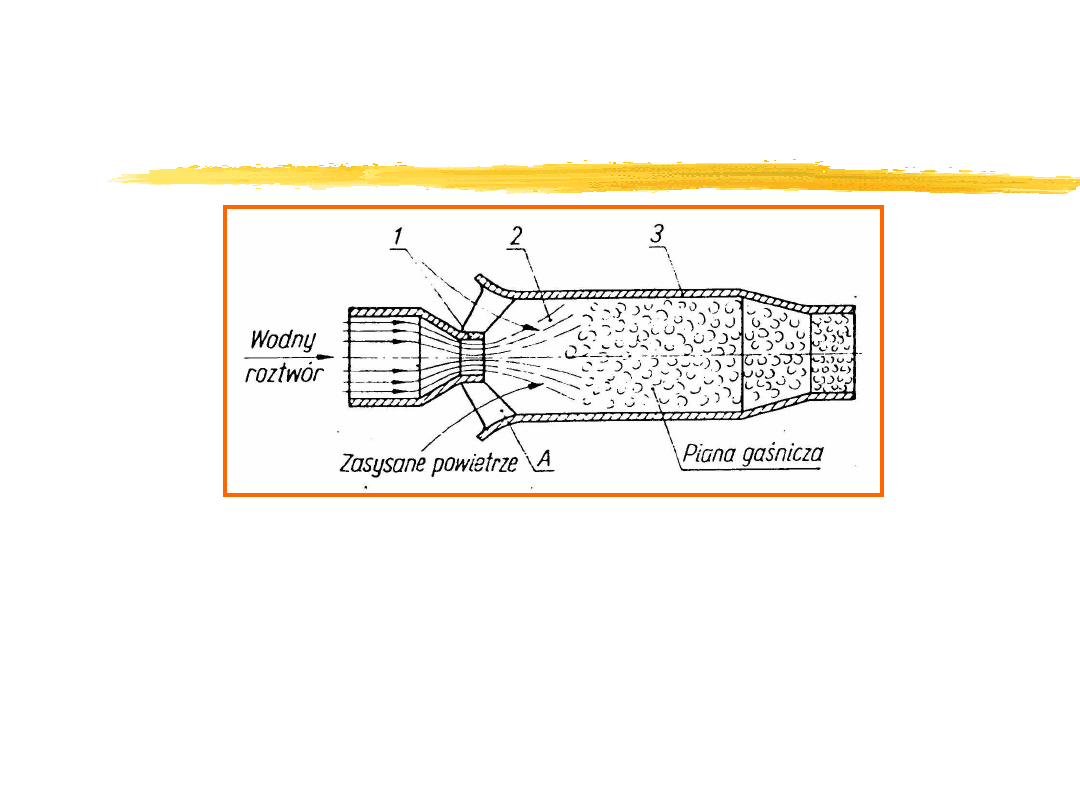

BUDOWA I ZASADA DZIAŁANIA

PRĄDOWNICY PIANOWEJ

Budowa:

Budowa:

1) dysza rozpylająca,
2) komora mieszania,
3) rura prądownicy.

22.06.21 12:36

22

WYTWORNICE PIANOWE

Wytwornice pianowe służą do wywarzania
gaśniczej piany średniej z wodnego
roztworu środka pianotwórczego
przeznaczonej do gaszenia pożarów grupy A
i B.

Wyróżniamy trzy wielkości

Wyróżniamy trzy wielkości

wytwornic

wytwornic

piany

piany

średniej:

średniej:

•

WP 2 -

75

•

WP 2 -

150

•

WP 4 -

75

Gdzie

:

WP

oznacza

wytwornicę

pianową,

liczby

2,

4

-

nominalną wydajność wodną a

75

i

150

liczbę spienienia.

22.06.21 12:36

23

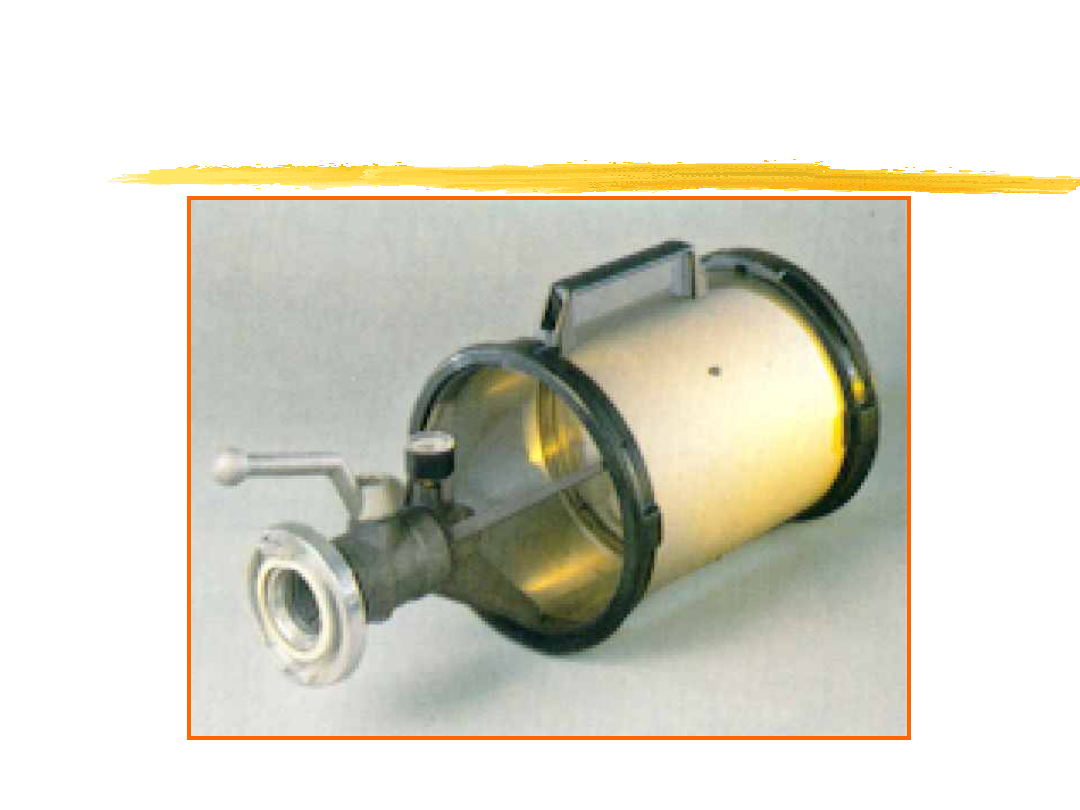

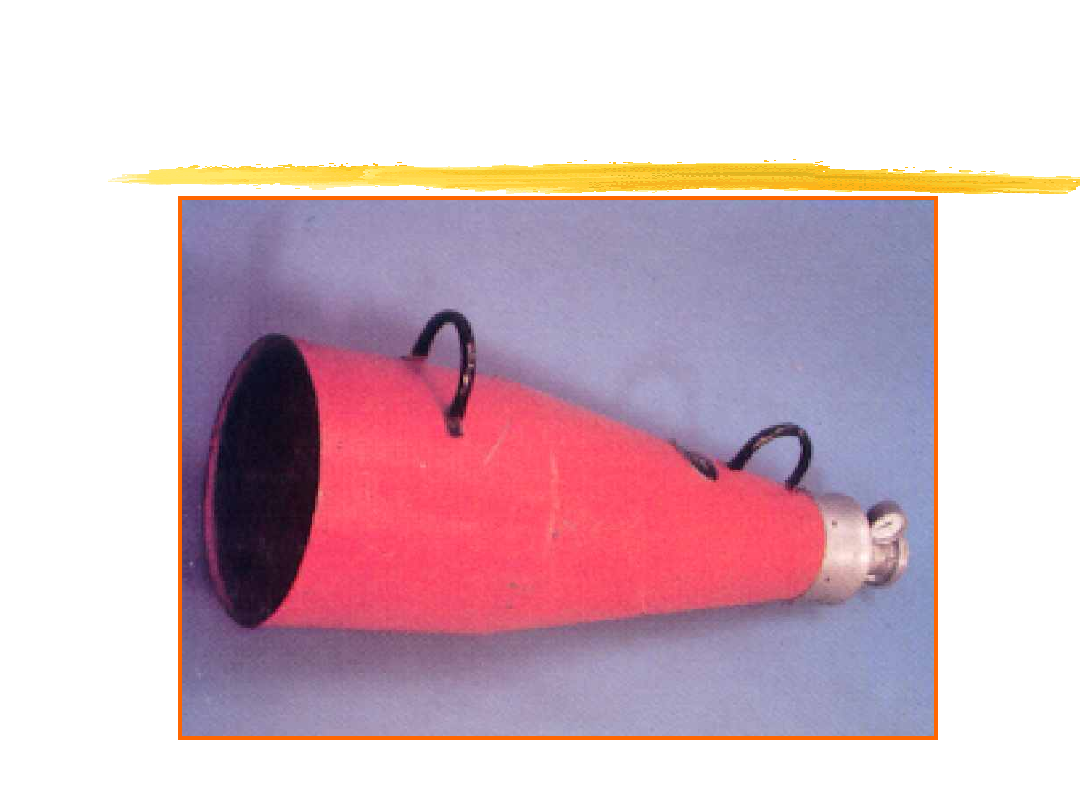

WYTWORNICA PIANOWA

22.06.21 12:36

24

WYTWORNICA PIANOWA

22.06.21 12:36

25

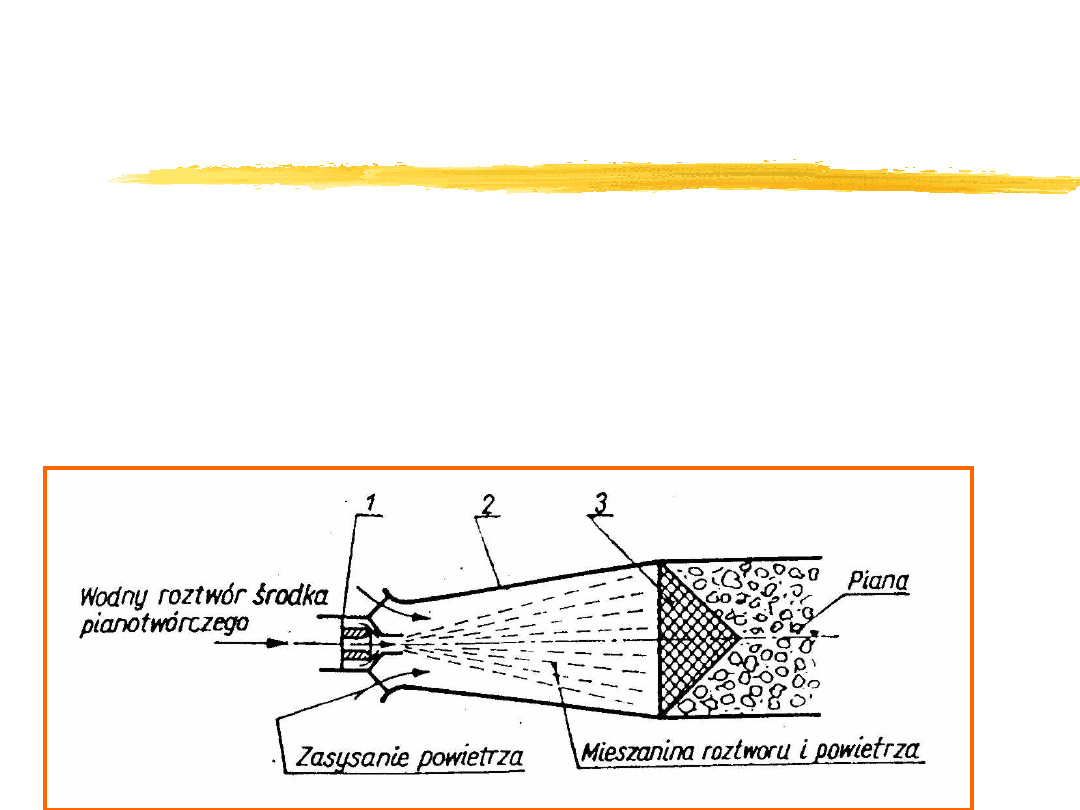

BUDOWA I ZASADA DZIAŁANIA

WYTWORNICY PIANOWEJ

Budowa :

Budowa :

1) dysza

rozpylająca,

2) korpus,
3) siatki

spieniające.

22.06.21 12:36

26

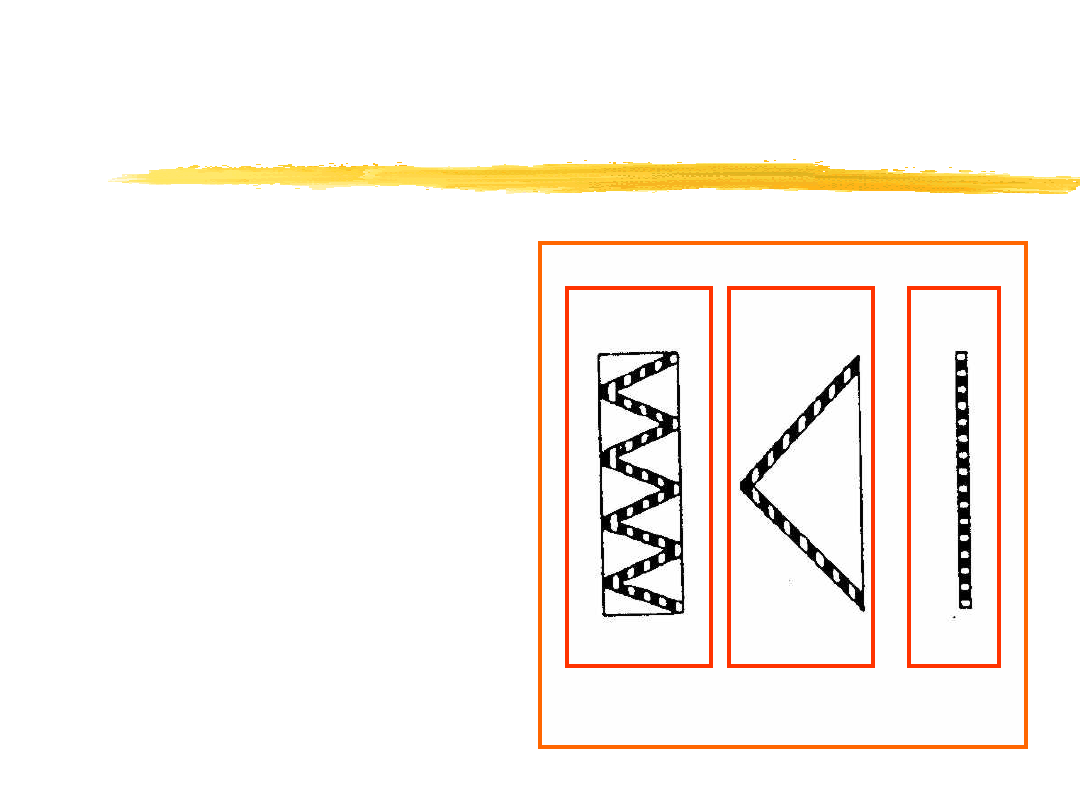

SIATKI SPIENIAJĄCE

W sprzęcie

W sprzęcie

pianowym stosuje

pianowym stosuje

się następujące

się następujące

rodzaje siatek

rodzaje siatek

spieniających

spieniających

:

• siatki
kaskadowe

• siatki
stożkowe

• siatki
proste

22.06.21 12:36

27

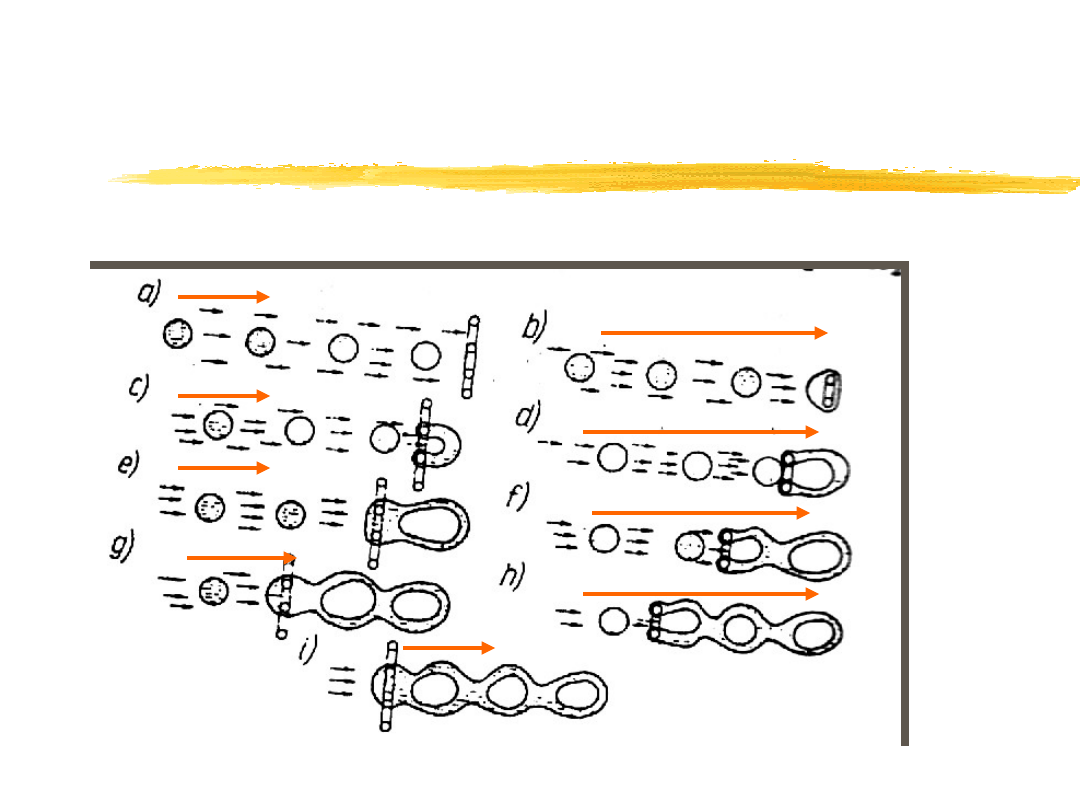

Proces tworzenia piany na
oczkach siatek

22.06.21 12:36

28

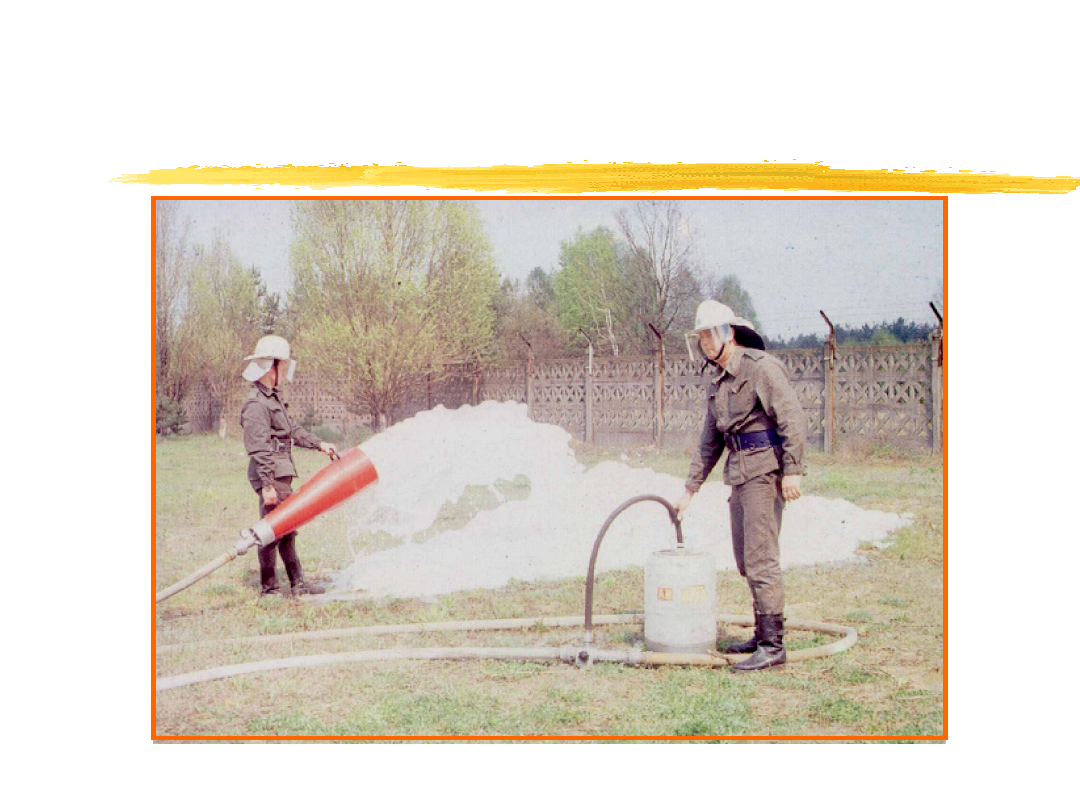

PODAWANIE PIANY Z UŻYCIEM

ZASYSACZA LINIOWEGO

22.06.21 12:36

29

GENERATORY PIANY LEKKIEJ

Generator piany lekkiej

Generator piany lekkiej

służy do

wytwarzania piany lekkej o liczbie
spienienia powyżej 200 z wodnego roztworu
środka pianotwórczego.

22.06.21 12:36

30

GENERATORY PIANY LEKKIEJ

Wyróżniamy następujące rodzaje generatorów

Wyróżniamy następujące rodzaje generatorów

piany lekkiej:

piany lekkiej:

•GPL-
2/650/S

•GPL-
2/700/W

Gdzie

:

GPL

oznacza generator piany

lekkiej, liczba

2

- nominalną

wydajność wodną,

650

i

700

-

liczbę spienienia,

S

- napęd

wentylatora

za

pomocą

silnika spalinowego a

W

za

pomocą wody.

22.06.21 12:36

31

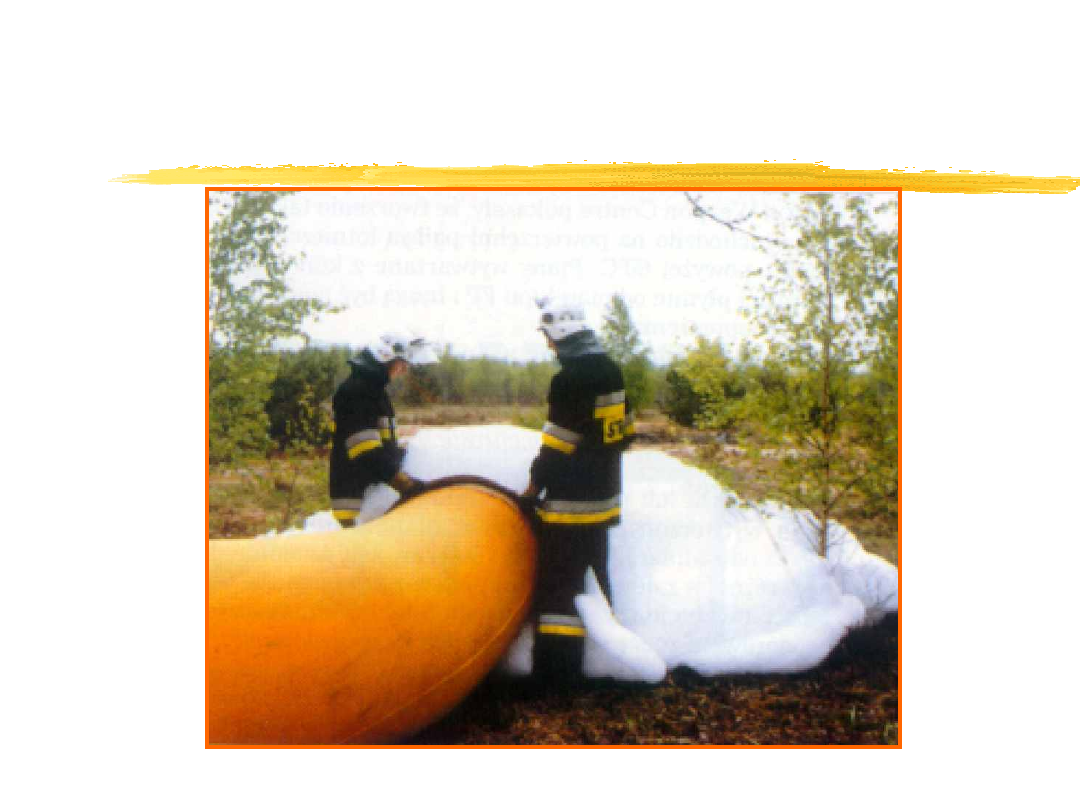

PODAWANIE PIANY Z

GENERATORA PIANY LEKKIEJ

22.06.21 12:36

32

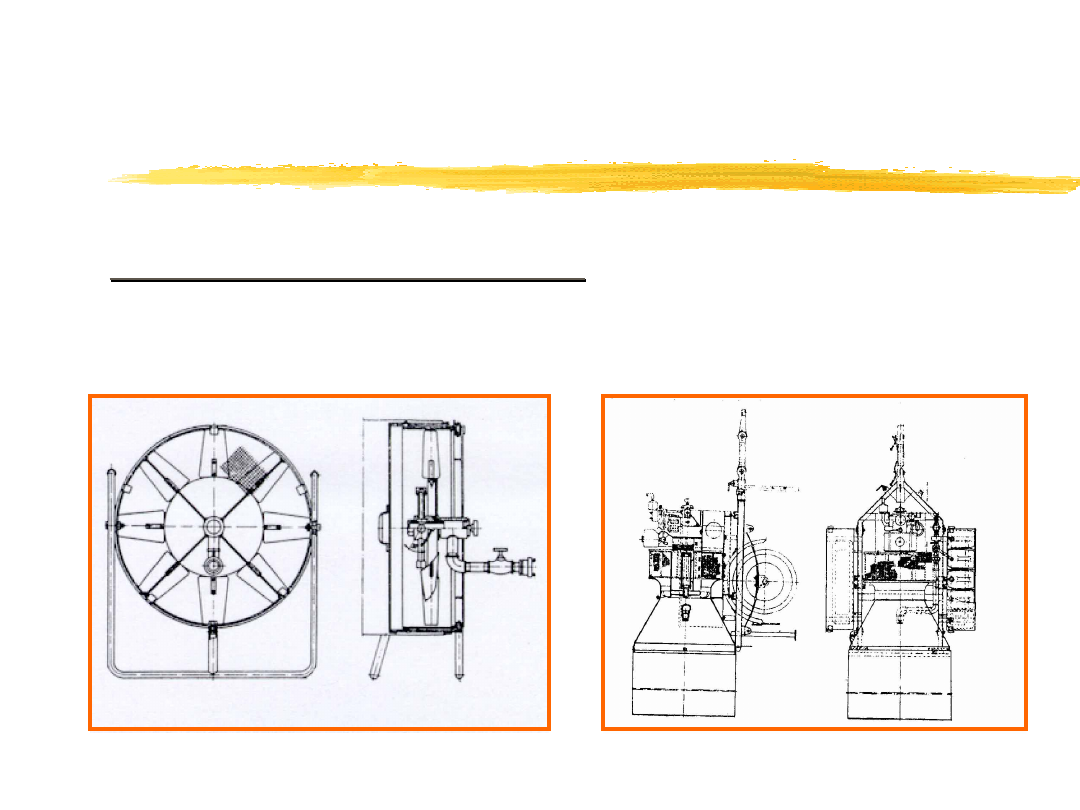

BUDOWA I ZASAD DZIAŁANIA

GENERATORA PIANY LEKKIEJ

SILNI
K

WENTYLATO
R

DYSZE
ROZPYLAJĄCE

DYFUZO
R

SIATKI

SPIENIAJĄCE

GARDZIE
L

RĘKAW

MANOMET
R

ZAWÓ
R

22.06.21 12:36

33

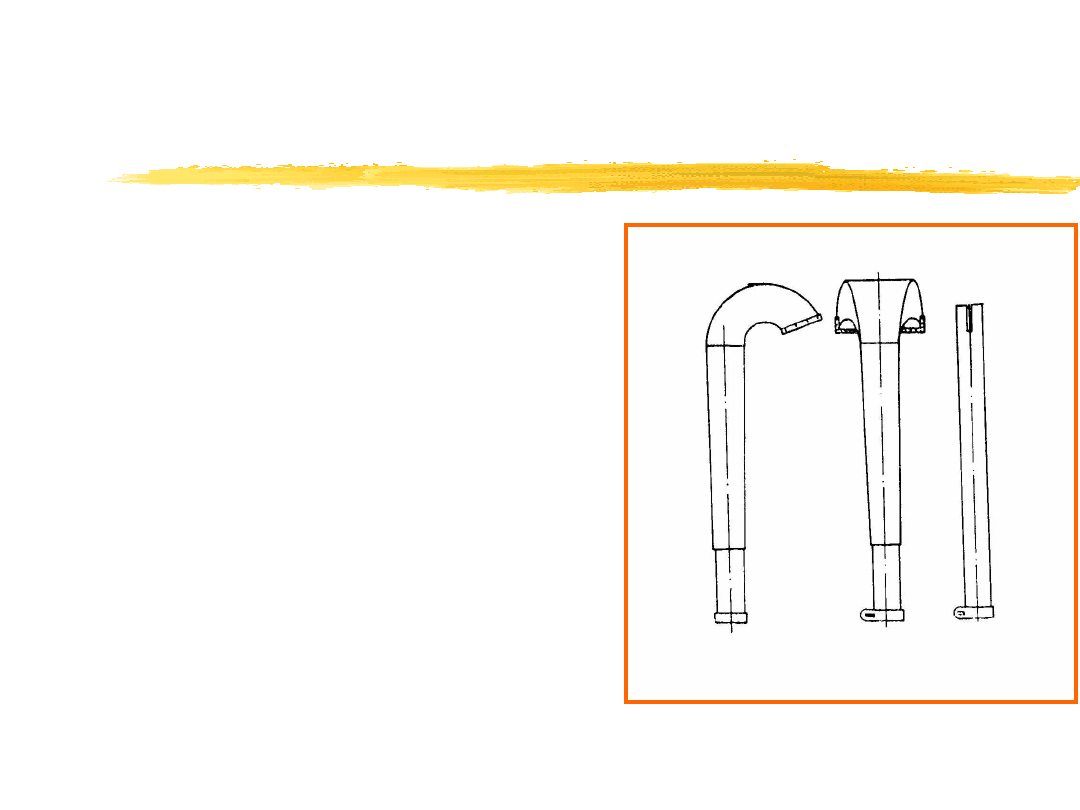

PIANOWE RURY WYLEWOWE

Pianowe rury

Pianowe rury

wylewowe

wylewowe

i przedłużacze rur
służą do przedłużania
przewodu wylotowego
prądownic pianowych
do podawania piany na
powierzchnie cieczy
palnych w zbiornikach
otwartych.

22.06.21 12:36

34

PIANOWE RURY WYLEWOWE

Wyróżniamy następujące

rodzaje

pianowych rur

wylewowych :

•

RW -

2

•

RW -

5

Gdzie

:

RW

oznacza rurę

wylewową a liczby

2

i

5

wydajność wodną.

22.06.21 12:36

35

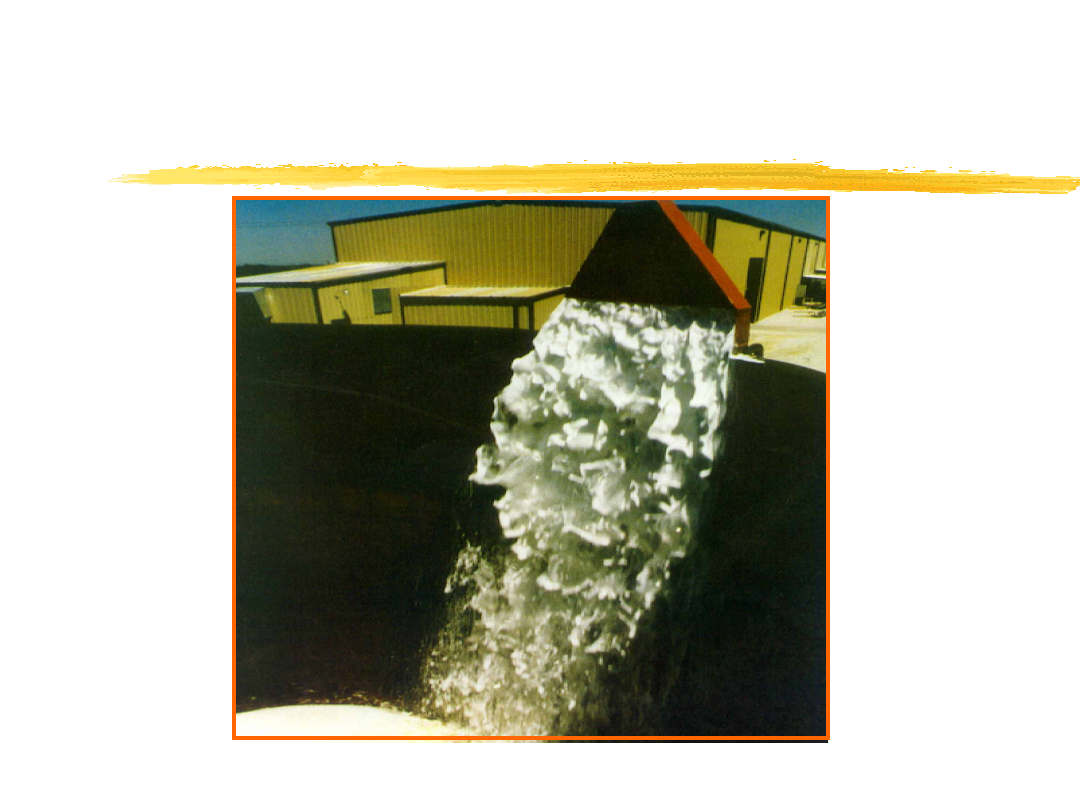

PODAWANIE PIANY Z RURY

WYLEWOWEJ

22.06.21 12:36

36

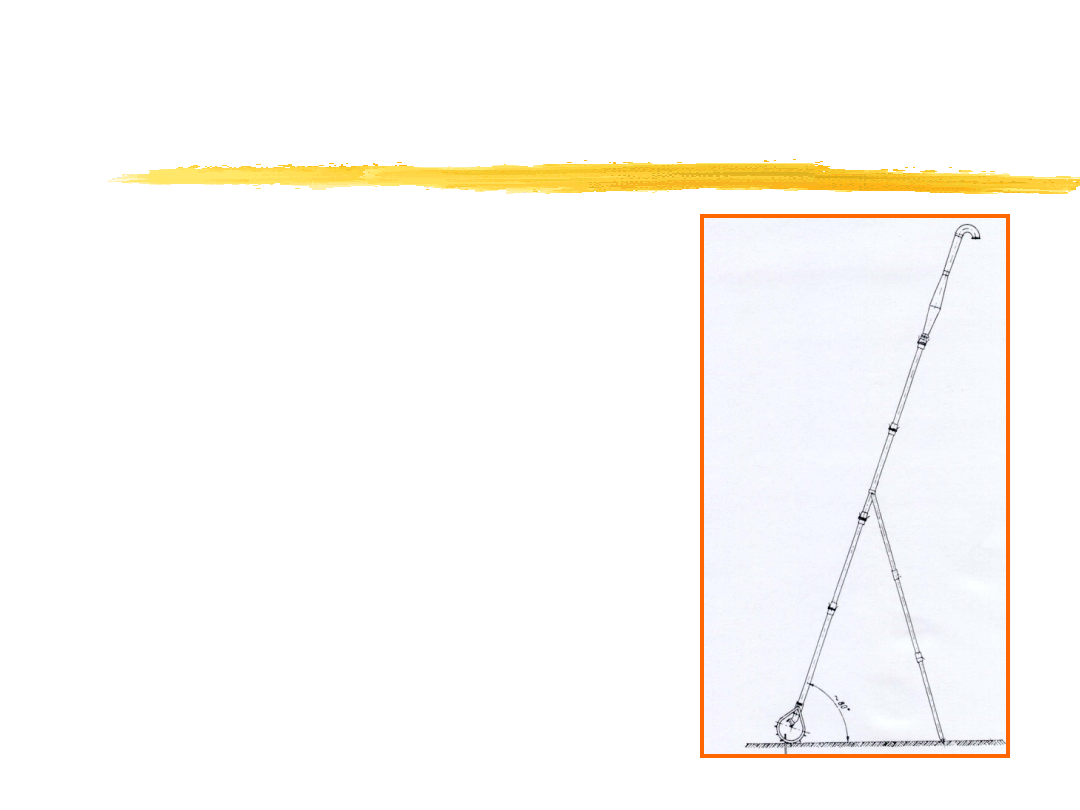

MASZTY PIANOWE

Maszty pianowe

Maszty pianowe

służą do wytwarzania piany
ciężkiej i doprowadzania
jej nad obrzeże wysokiego
zbiornika i podawania na
powierzchnię palącej się
cieczy.

22.06.21 12:36

37

MASZTY PIANOWE

Rozróżniamy następujące rodzaje masztów
pianowych:

•

MP - 600

- 13

•

MP - 600

- 19

Gdzie

:

MP

oznacza maszt

pianowy, liczba

600

-

wydajność wodną a
liczby

13

i

19

liczbę

spienienia.

22.06.21 12:36

38

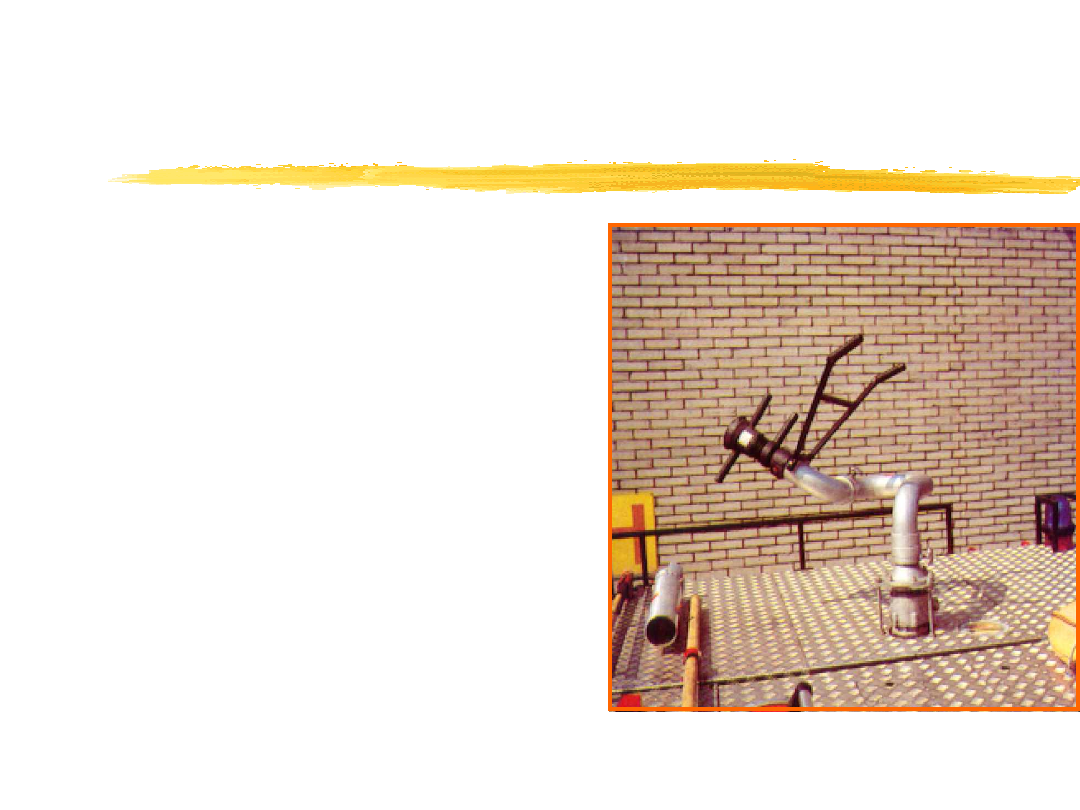

DZIAŁKA WODNO - PIANOWE

Działko wodno -

Działko wodno -

pianowe

pianowe

jest to urządzenie,
które wytwarza
strumienie środków
gaśniczych o
wydajności
przekraczającej 800
l/min.

Działka oznacza się
symbolem DWP -
8/16/24 gdzie

DWP

oznacza działko
wodno - pianowe a
liczby

8

,

16

lub

24

nominalną wydajność
wodną.

22.06.21 12:36

39

DZIAŁKA WODNO - PIANOWE

Dane techniczne

Jedn

ostki

DWP-

8/16/24 S

Nominalna wydajność wodna przy

ciśnieniu 0,8 MPa

l/min

Zakres ciśnień roboczych

MPa

Zasięg rzutu strumienia wodnego

(zwarty, rozproszony, mgłowy)

m

Liczba spienienia przy stężeniu

roztworu DETEOR 1000 M - 3,5 %

-

Wymiary (długość, wysokość,

szerokość)

mm

Masa

kg

800/16
00/240

0

0,4 -

1,2

56/26/

16

12

500/60

0/600

21,3

22.06.21 12:36

40

DZIAŁKA WODNO - PIANOWE

DWP – 16 P (schemat

DWP – 16 P (schemat)

)

PODSTAW
A

KOLEKTOR
ZASILAJĄCY

MECHANIZM
OBROTU W
PŁASZCZYŹN
IE

POZIOMEJ

MECHANIZM OBROTU W PŁASZCZYŹNIE
PIONOWEJ

ZWĘŻK
A

DYSZA
ROZPYLAJĄCA

RURA
FORMUJĄCA

22.06.21 12:36

41

DZIAŁKA WODNO - PIANOWE

Dane

techniczne

Jed

nos

tki

Rodzaj działka

DWP-16

P

DWP-16

S

DWP-24

S

Masa

kg

Ciśnienie
robocze

MP

a

Wydajność
wodna

l/mi

n

Wydajność
piany

l/mi

n

Zasięg
strumienia
wody

m

Zasięg rzutu
piany

m

Ciśnienie
nominalne

MP

a

38

28

0,6 -

1

0,6 -

1

0,6 -

1

1600

1600

2400

19200 19200 28800

46

46

52

41

41

47

0,8

0,8

0,8

25

22.06.21 12:36

42

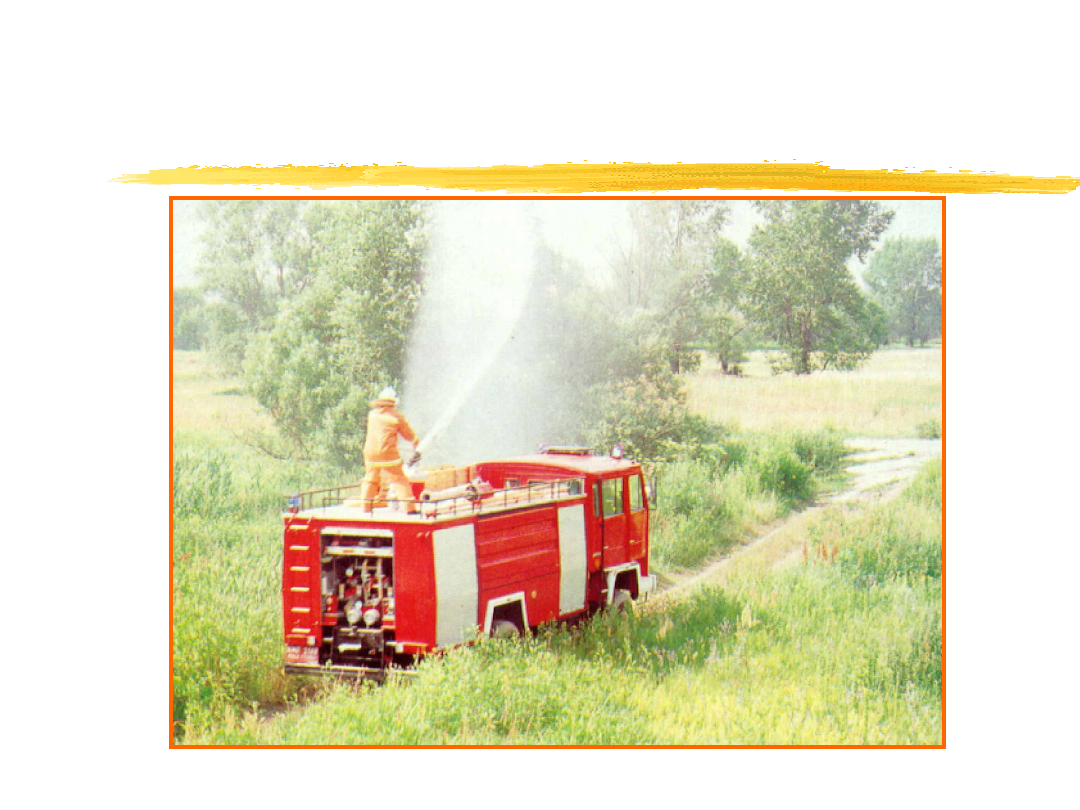

PODAWANIE WODY Z DZIAŁKA
