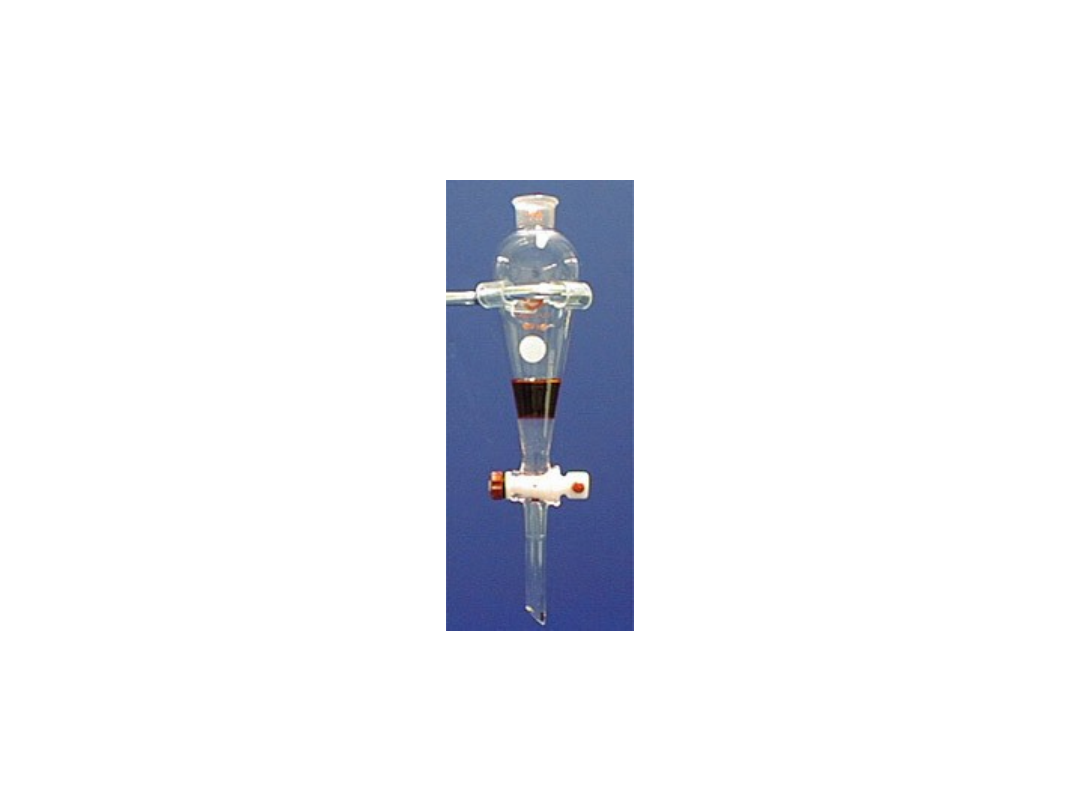

Ekstrakcja

• Ciecz-ciecz
• Ciecz-ciało stałe

Ekstrakcja.Rozpuszczalniki

• Selektywność
• Prosta regeneracja
• Słabo rozp. w wodzie
• Wysoki wsp. podziału K=[x]/[y]
• Nietoksyczny
• Stabilny
• Ekologiczny
• Chemicznie obojętny

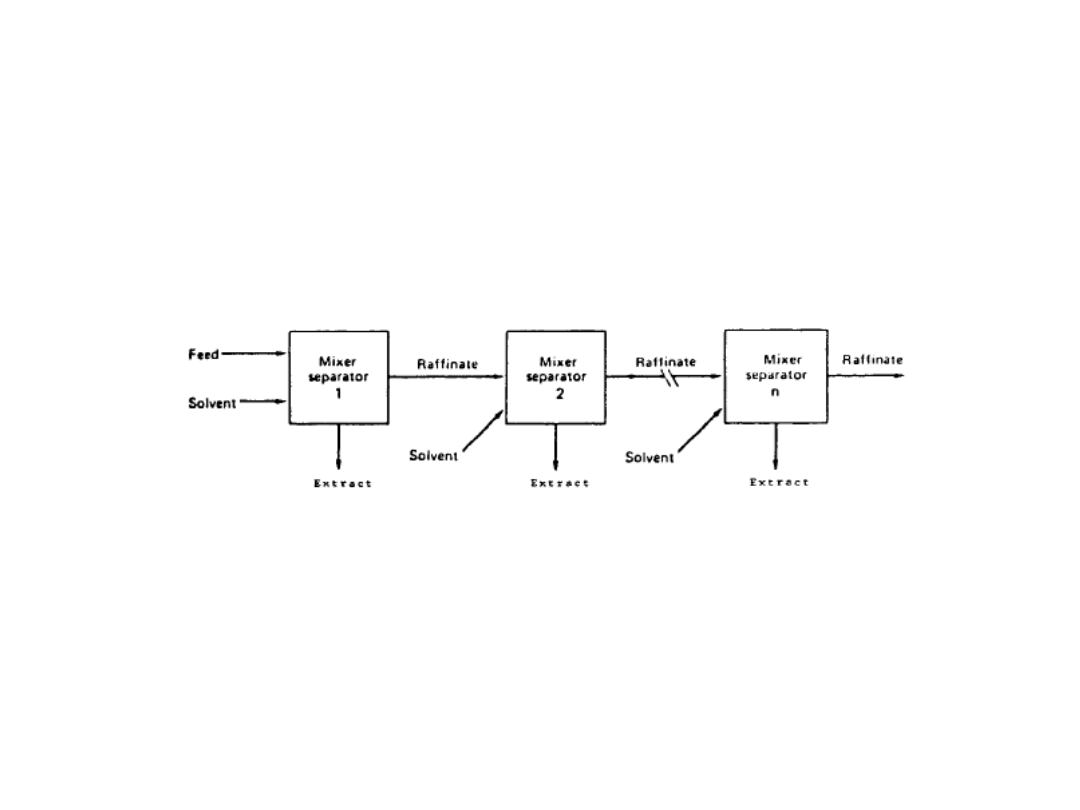

Systemy ekstrakcji

• Ciągły
• Okresowy
• Współprądowy
• przeciwprądowy

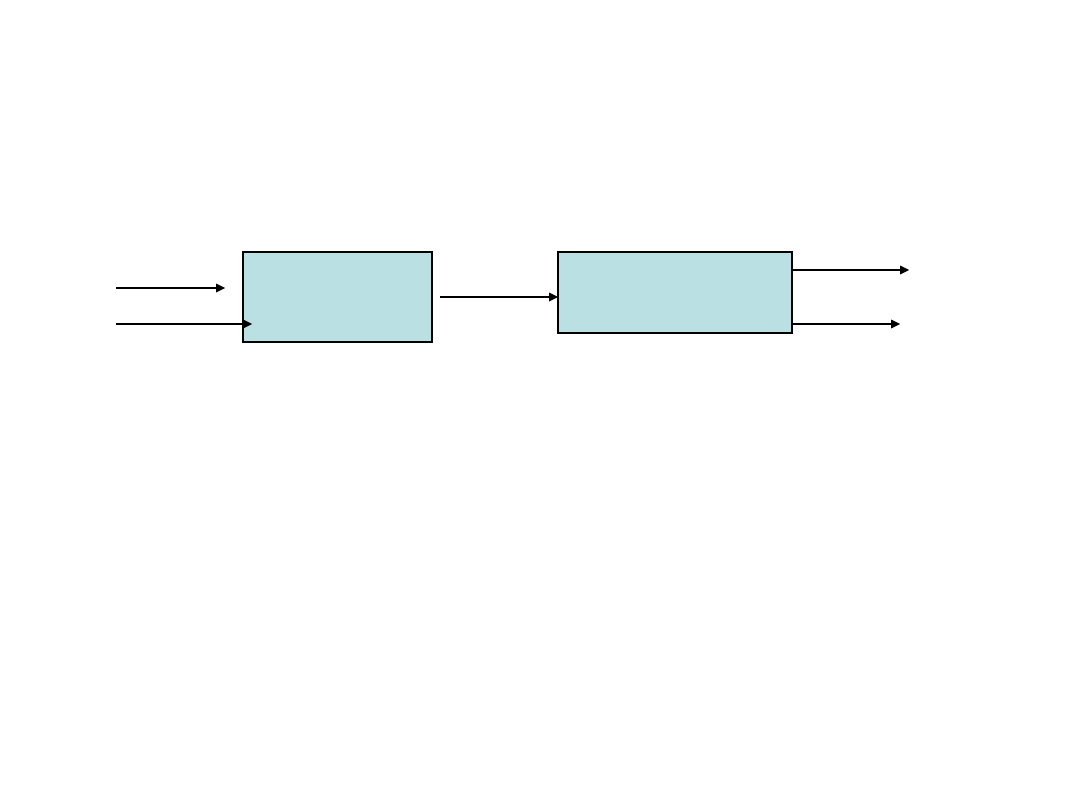

Ekstrakcja.Bilans

ekstrakcja

separacja

F [xo]

C

E [y]

R [x]

F- surówka; C- rozpuszczalnik; E-ekstrakt; R-rafinat

Ekstrakcja.Bilans

K

D= [

[x]/[y] x, stężenia w ekstrakcie/rafinacie

F=R; E=C

Ψ= K

D

E / R parametr ekstrakcji

Y = -(R/E)(x-x

o

) linia operacyjna

X= (ψ-1)/(ψ

n+1

– 1) ; n-liczba ekstrakcji

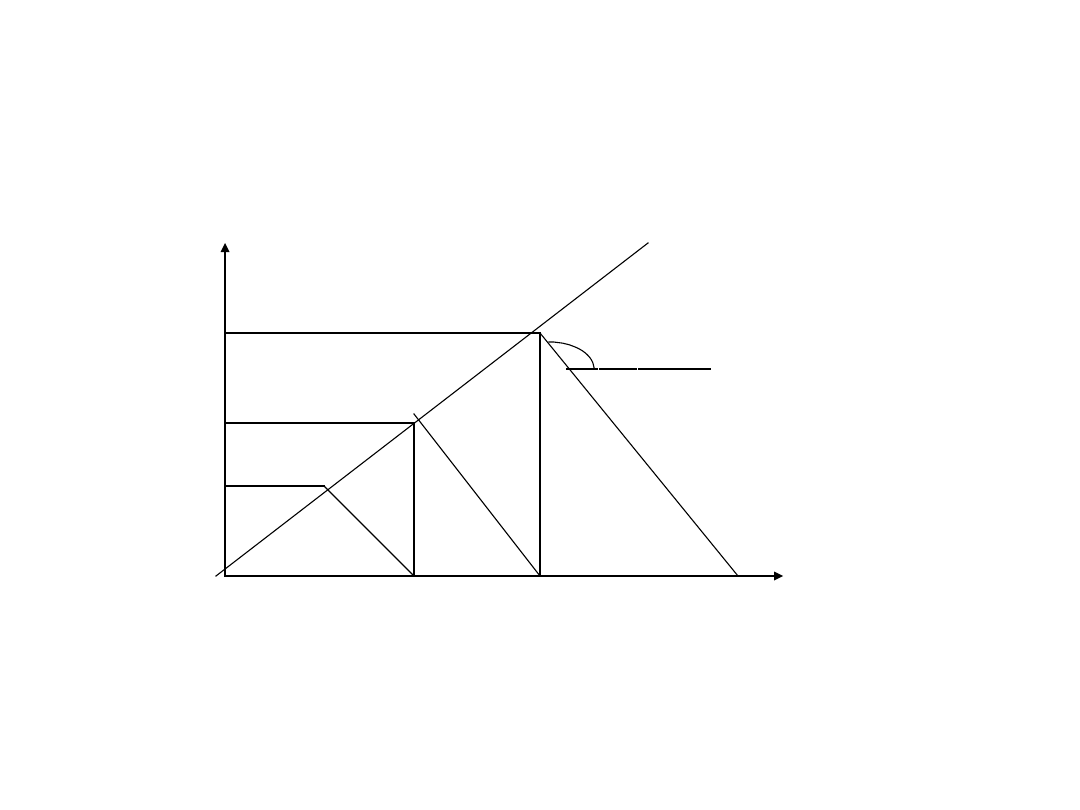

Ekstrakcja

X2 x1 x0

y1

y2

y3

- R/E

Ekstrakcja ciągła

Urządzenia do ekstrakcji

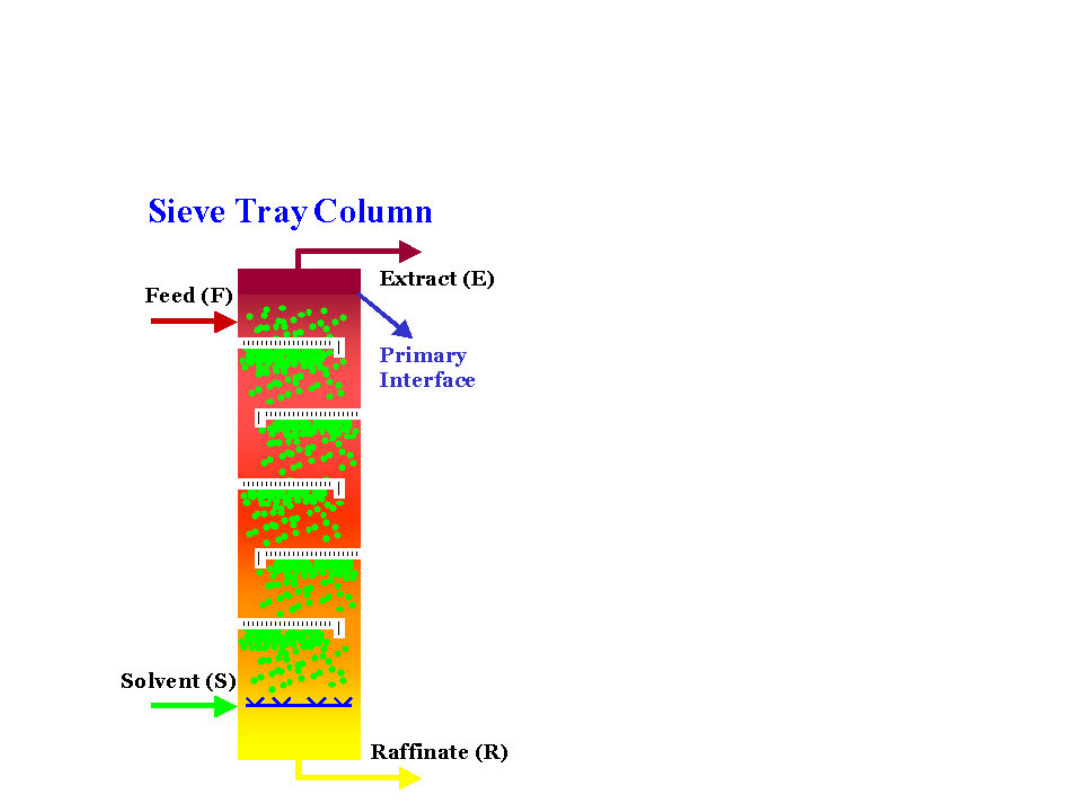

• Kolumna z płytami perforowanymi

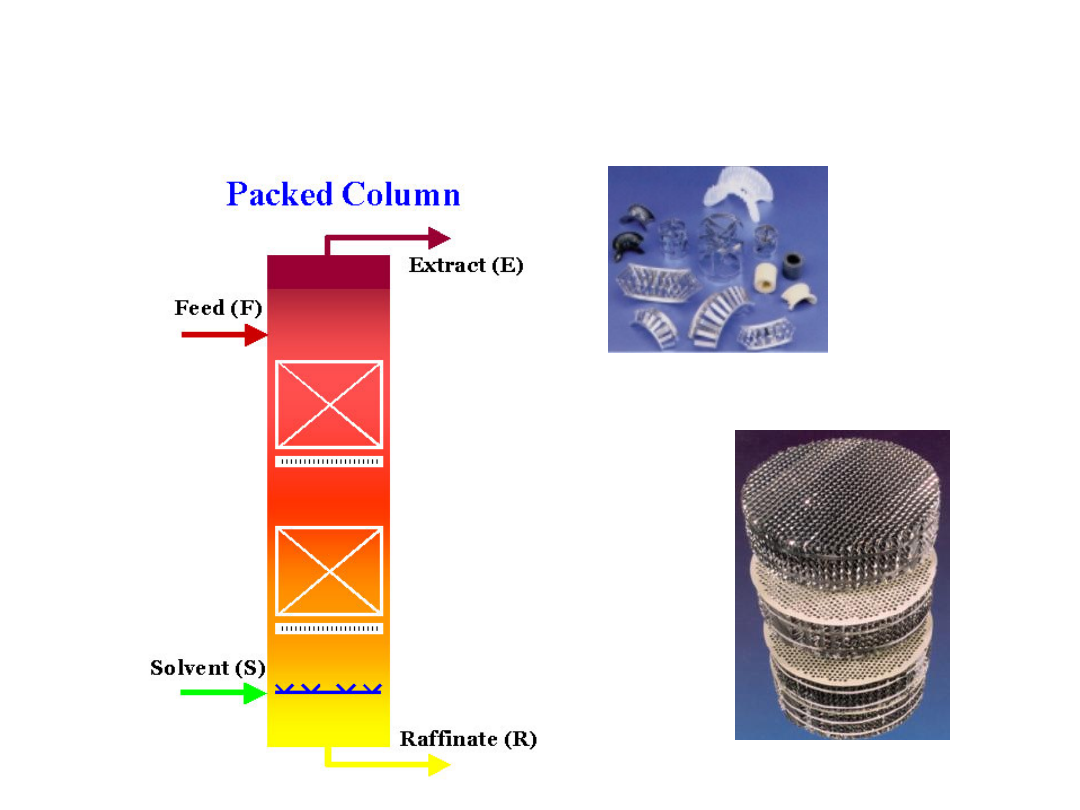

• Ekstraktor kolumnowy ze złożem

upakowanym

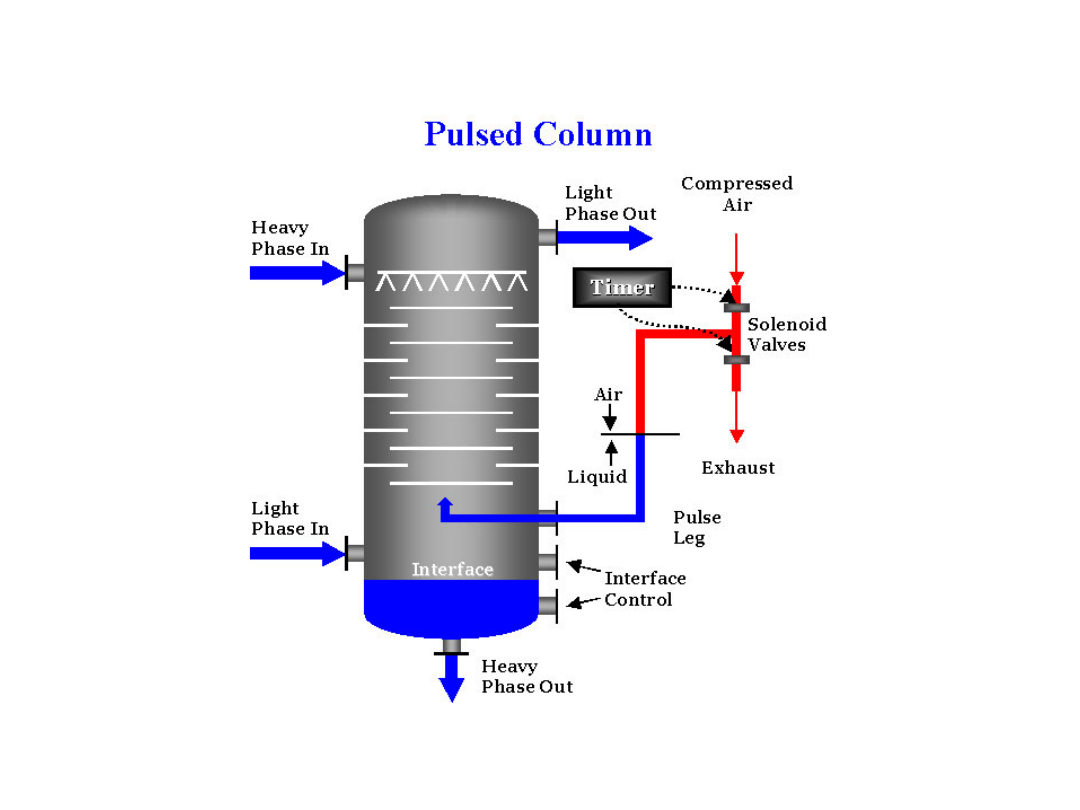

• Ekstraktor kolumnowy pulsacyjny

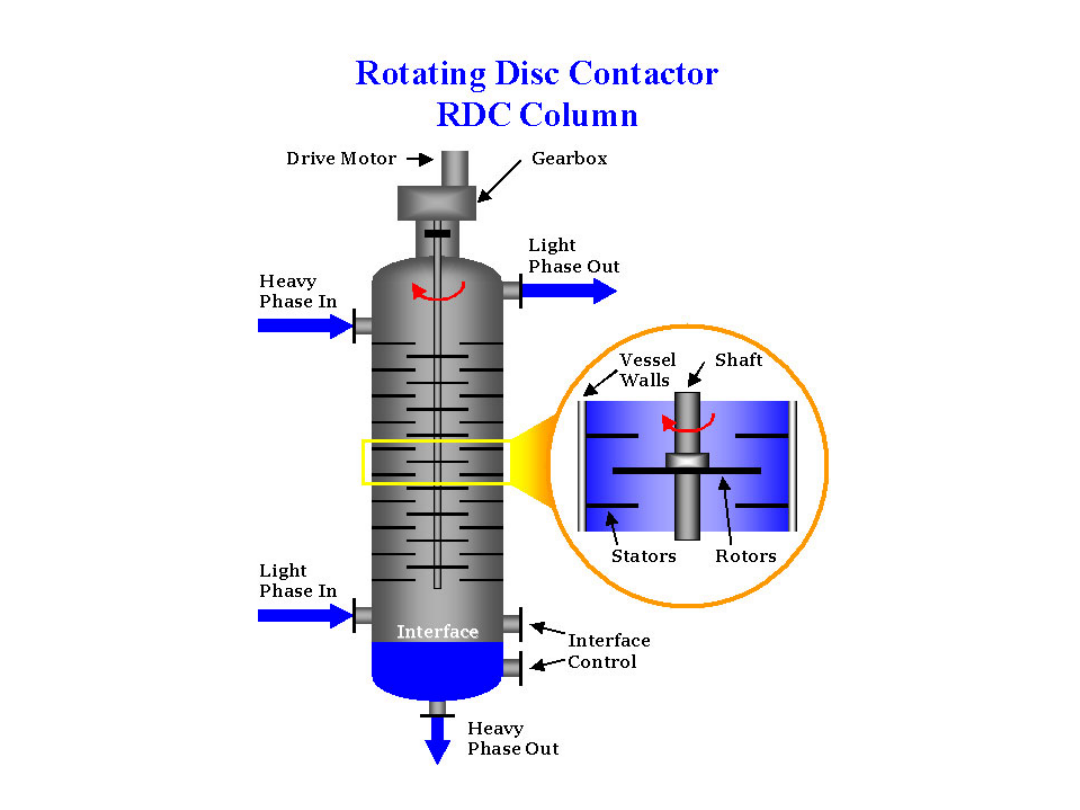

• Ekstraktor kolumnowy z wirującym

dyskiem

Ekstrakcja

Ekstrakcja

Characteristics

High capacity: 30-50 M3/M2-hr
Good efficiency due to minimum
backmixing
Multiple interfaces can be a
problem
Limited turndown flexibility
Affected by changes in wetting
characteristics
Limited as to which phase can
be dispersed

Characteristics

High capacity: 40-80 M3/M2-hr

Poor efficiency due to backmixing

and wetting

Limited turndown flexibility

Affected by changes in wetting

characteristics

Limited as to which phase can be

dispersed

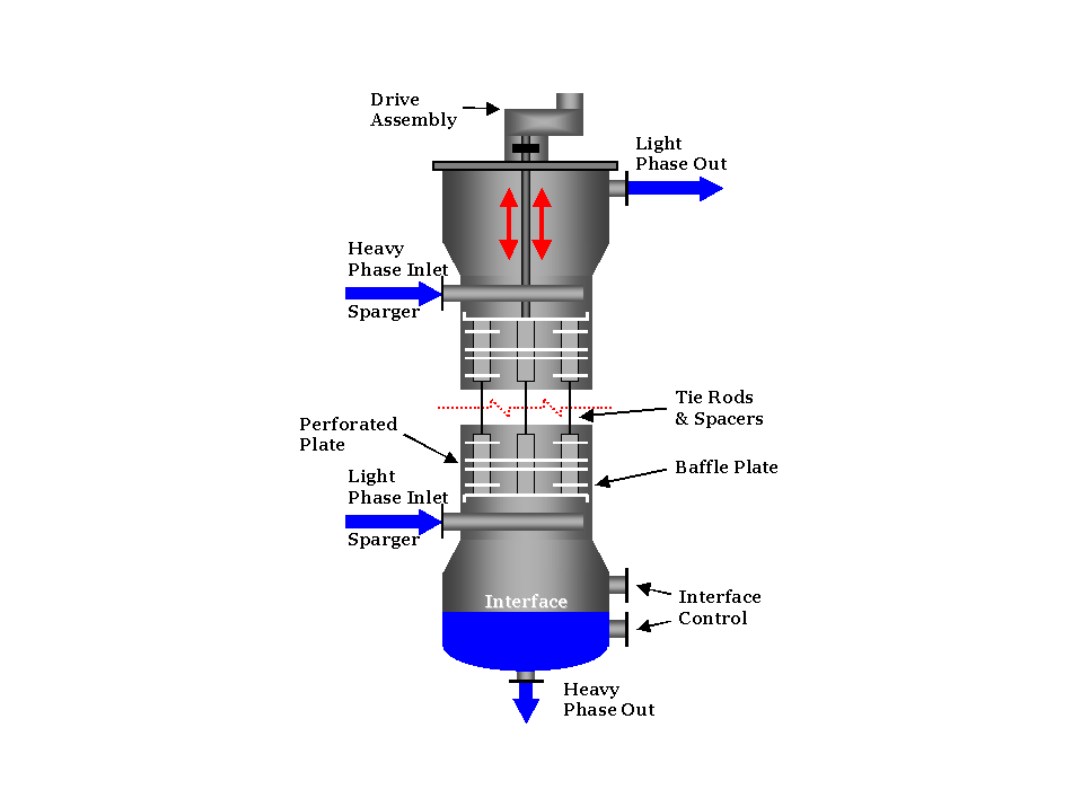

Karr Column

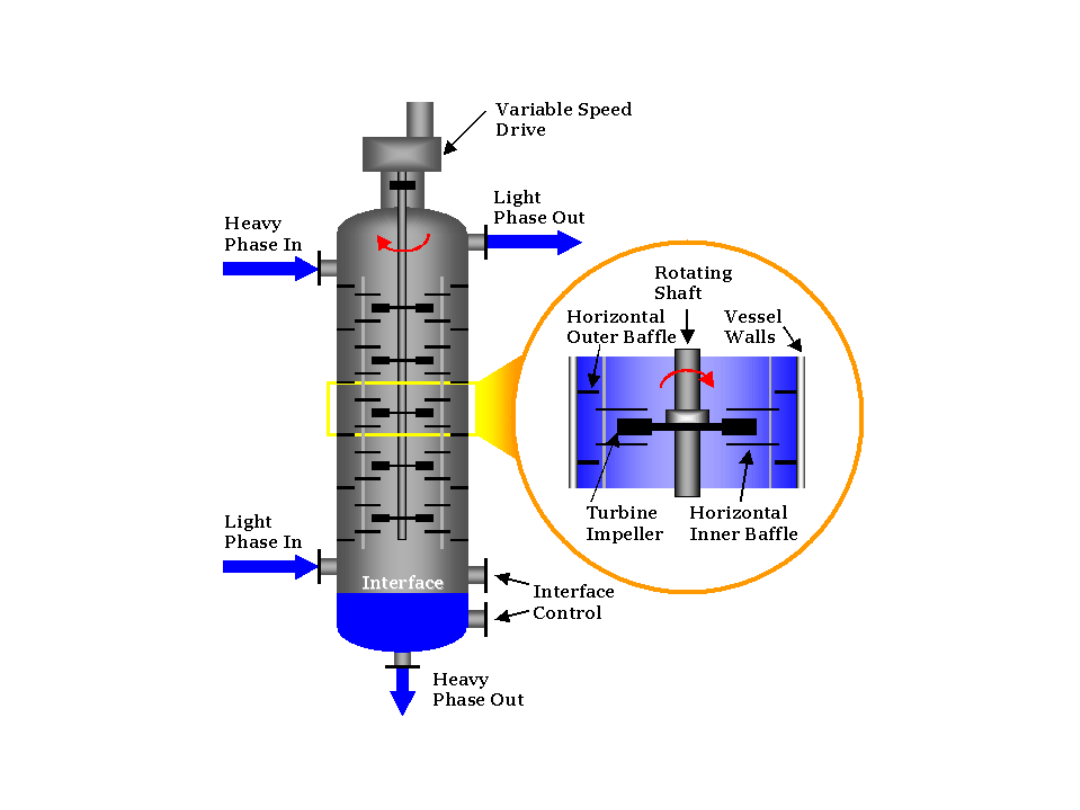

Scheibel Column

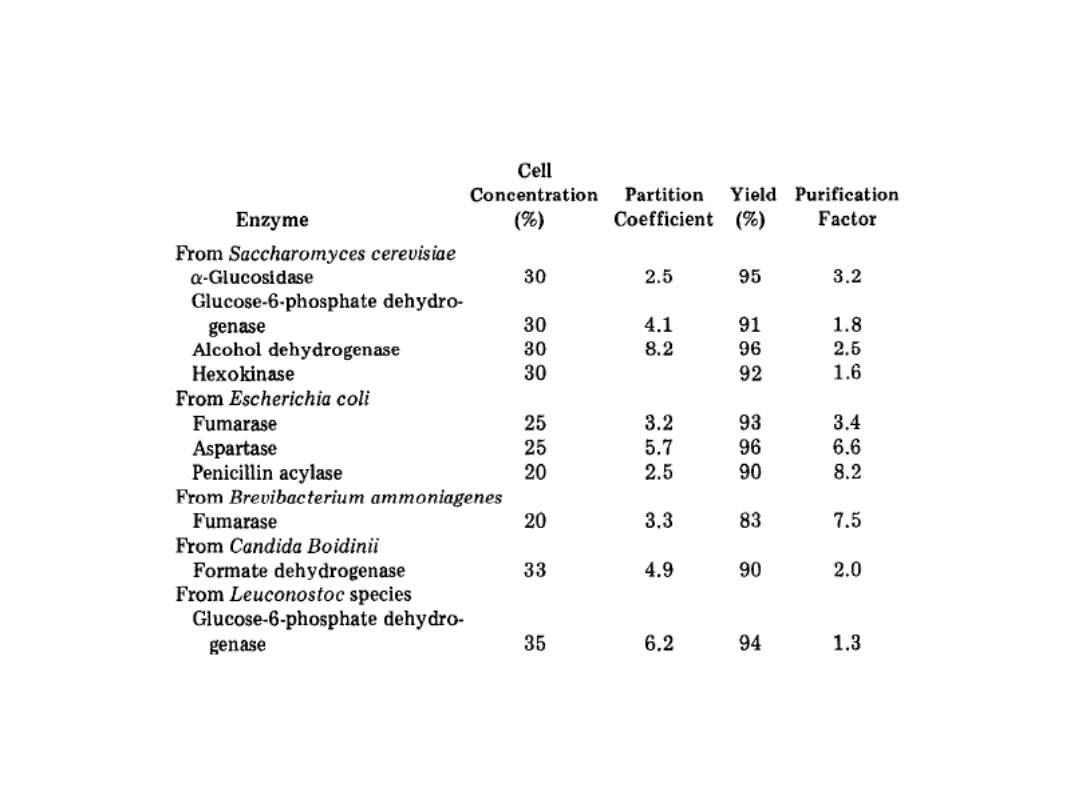

Ekstrakcja enzymów, PEG 1500/ fosforan potasowy

Ekstrakcja nadkrytyczna

• Płyn nadkrytyczny
• -gęstość
• Szybkość dyfuzji ( wysoki

współczynnik)

• Lepkość ( mała, efektywny transport

masy

• Napięcie powierzchniowe ( małe,

dobra penetracja

Ekstrakcja nadkrytyczna

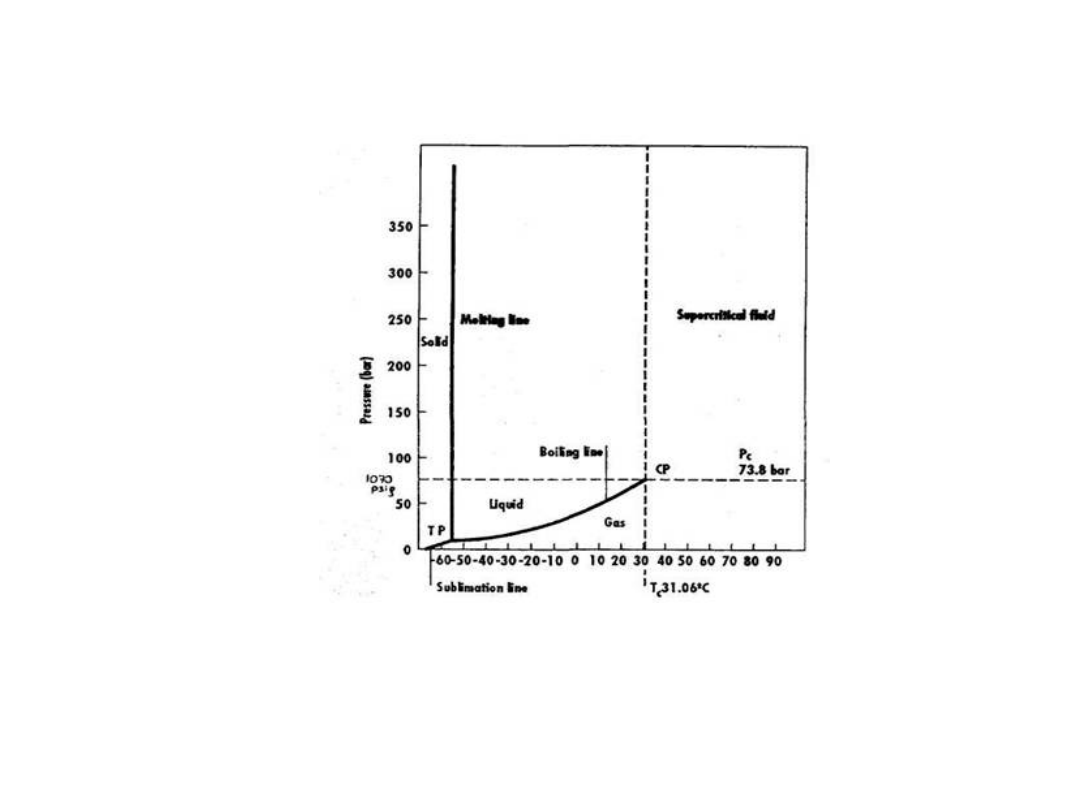

Fig. 1. Phase (pressure-temperature) diagram for CO 2: CP = critical point,
TP = triple point, Pc = critical pressure, 7^ = critical temperature.

Wpływ temperatury

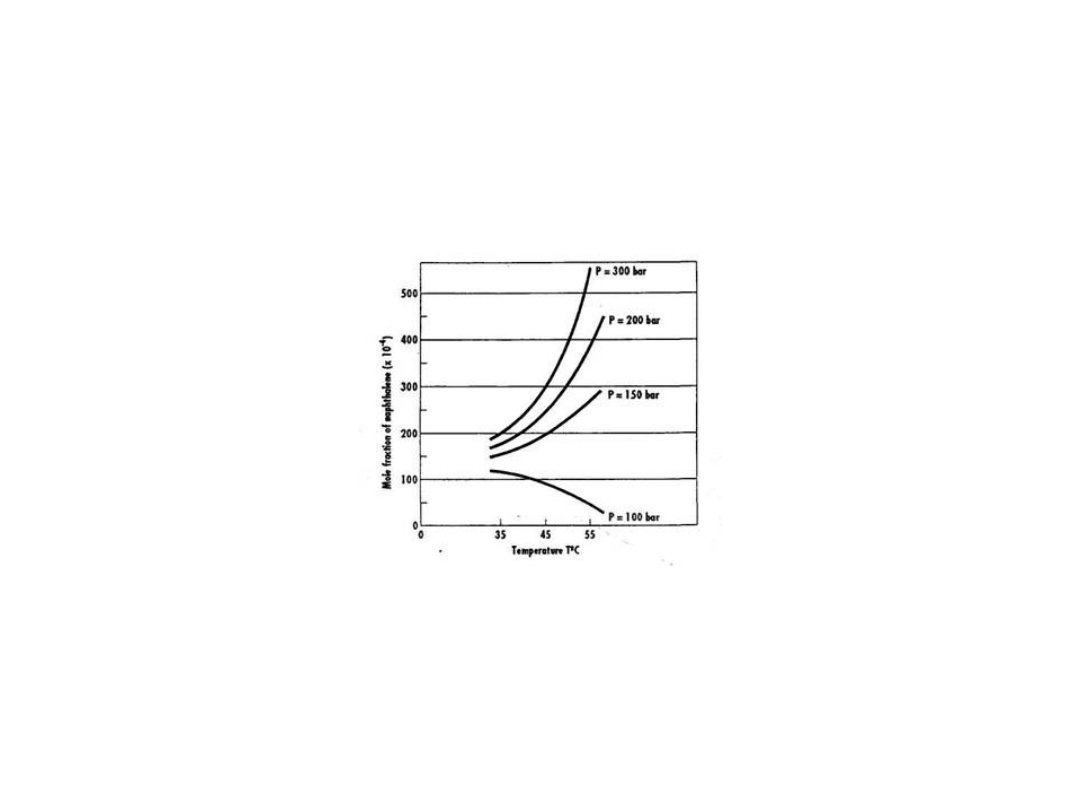

Fig. 2. Solubility (mole fraction) of Naphthalene in CO 2 as a function of
temperature at various pres sures

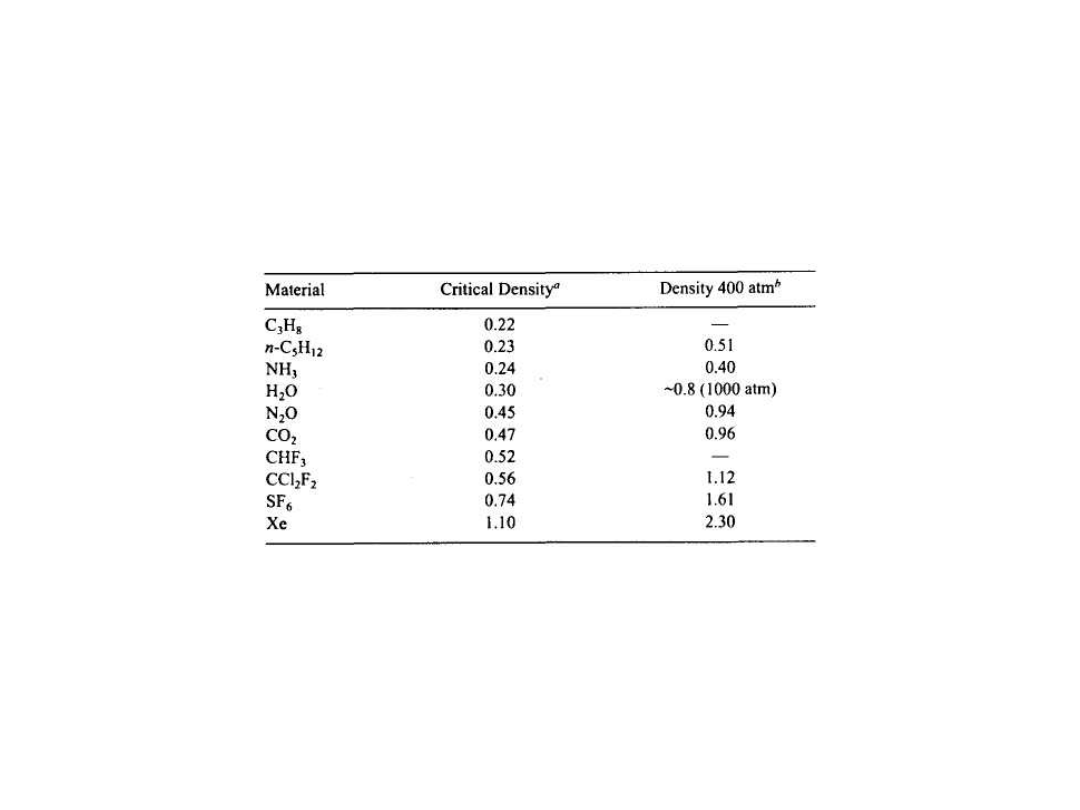

Gęstość

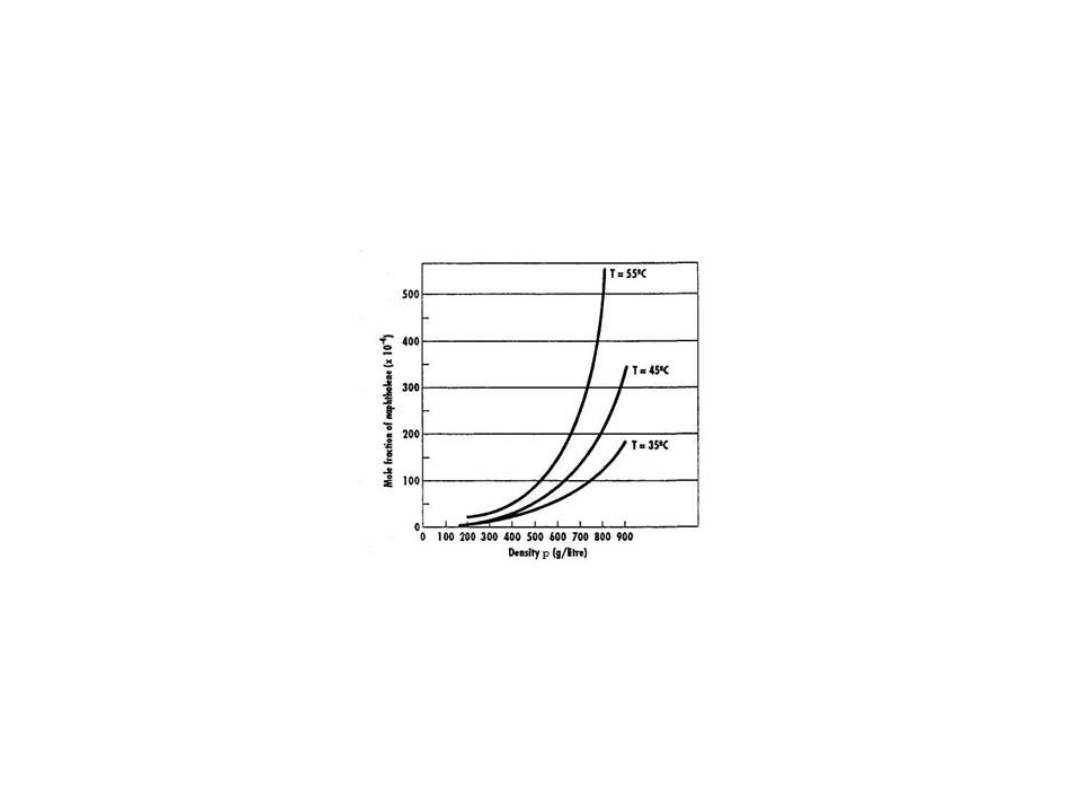

Fig. 3. Solubility (mole fraction) of Naphthalene in CO 2 as a function of
density at various tempera tures.

Gęstość

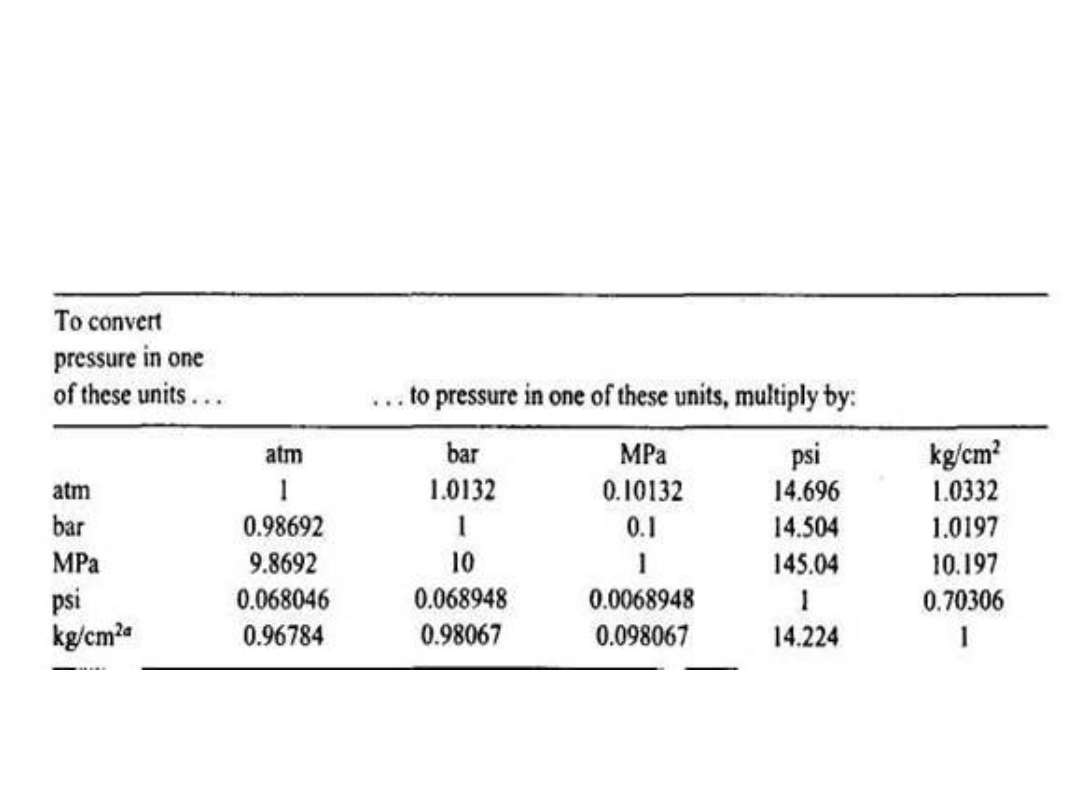

Jednostki

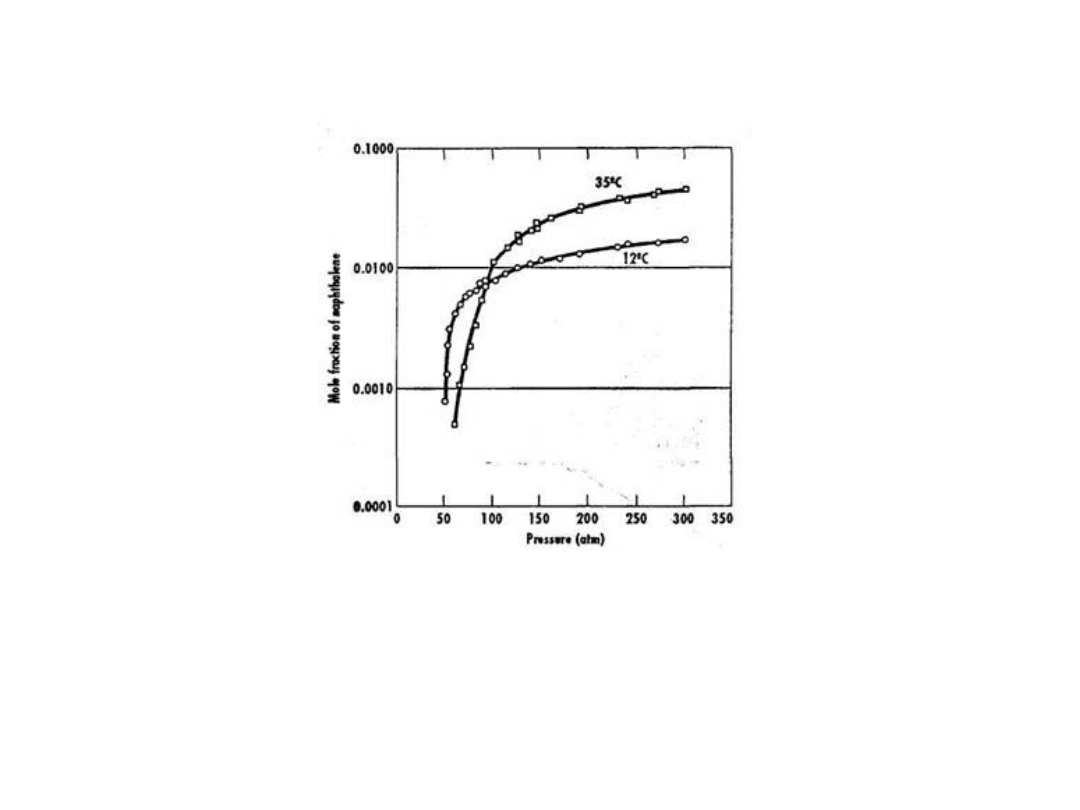

Solubility (mole fraction) of naphthalene in ethylene versus pressure at
12"C and 35^C. Tt for ethylene = 9.3"C.

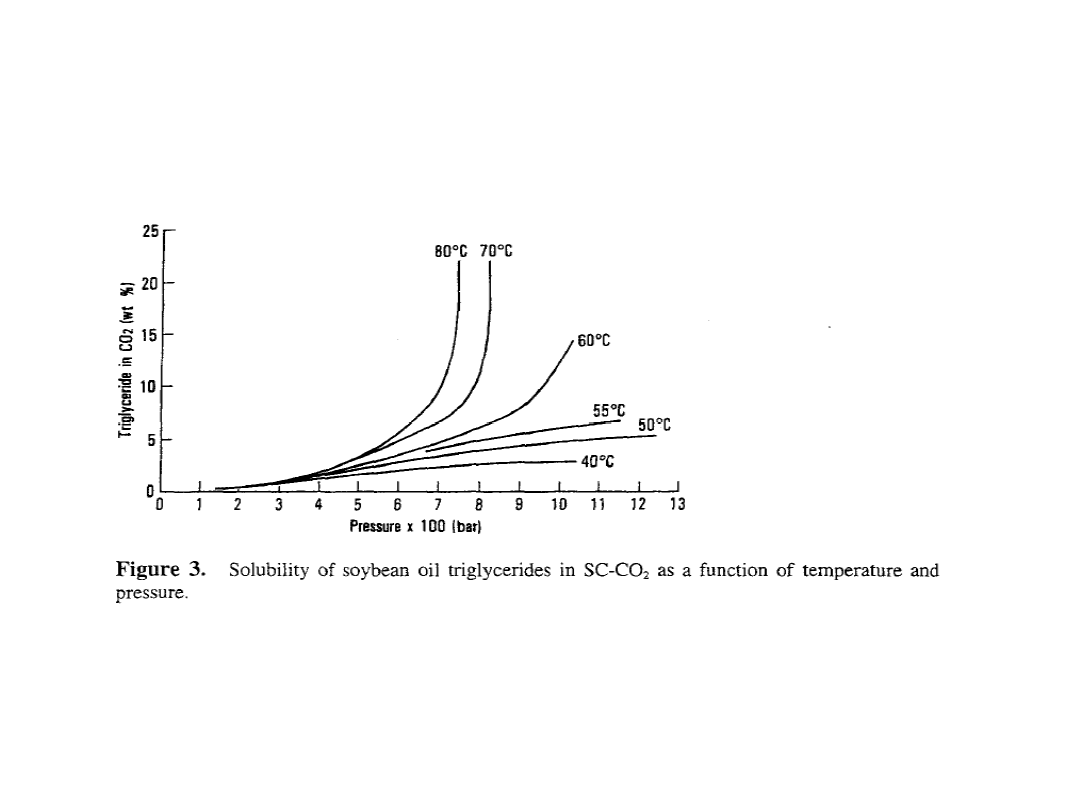

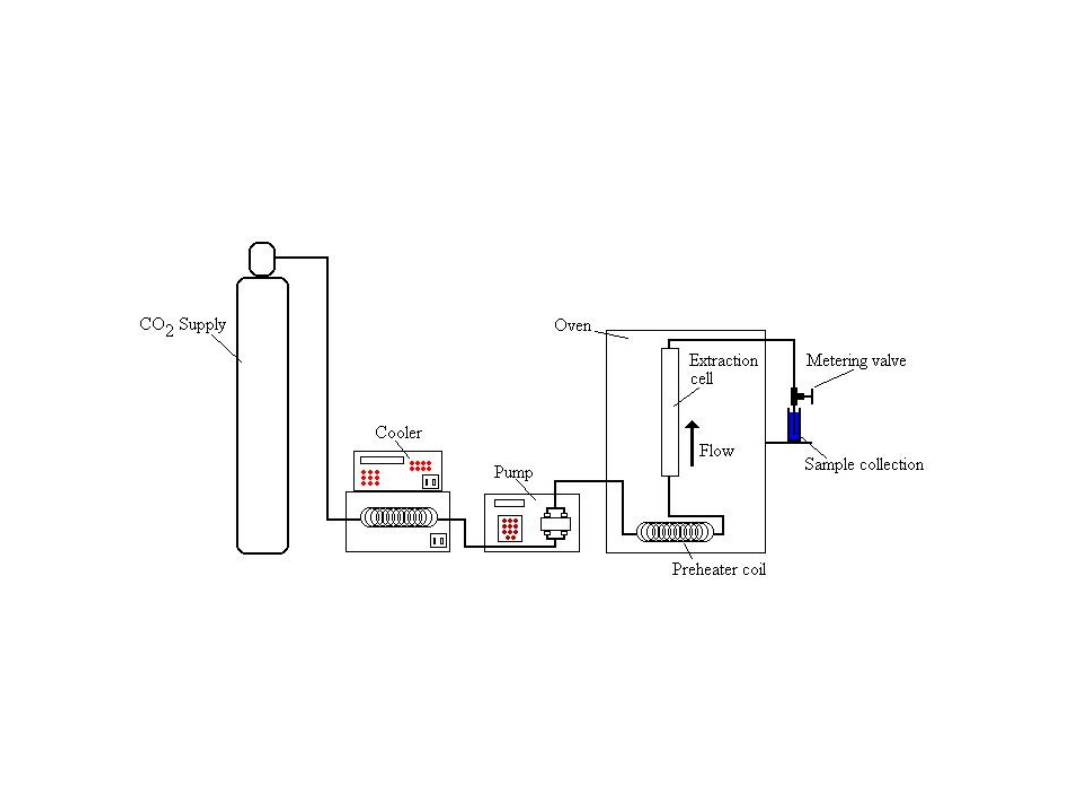

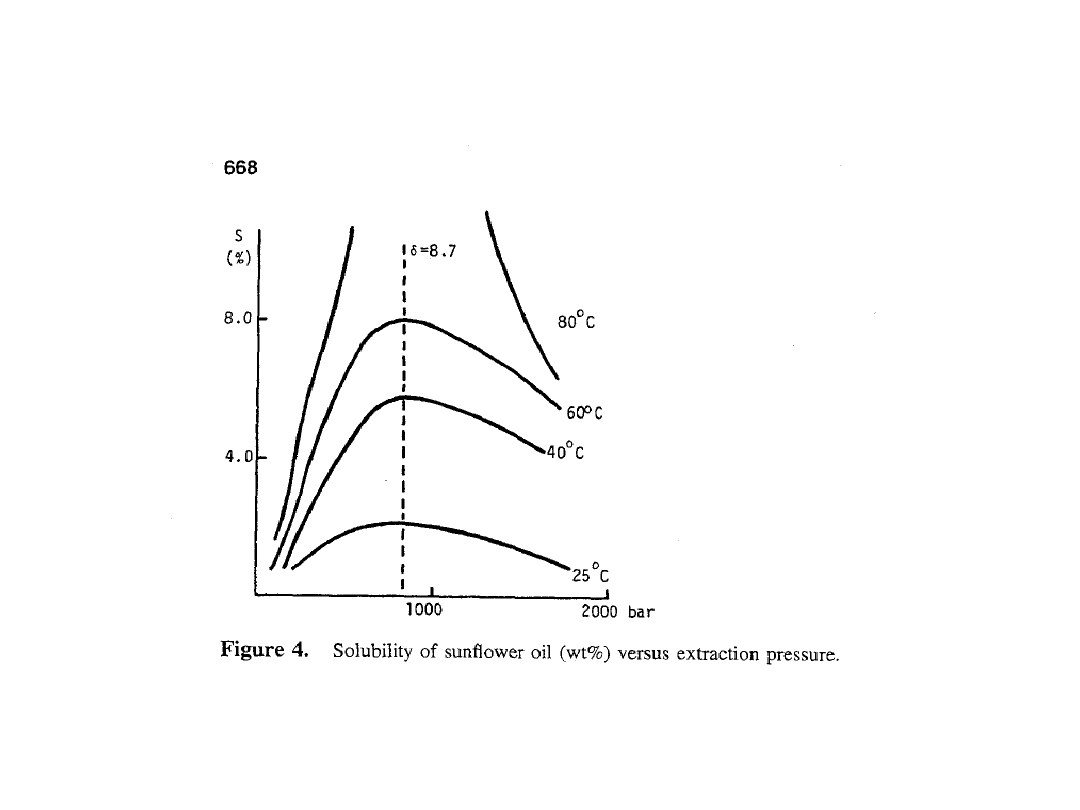

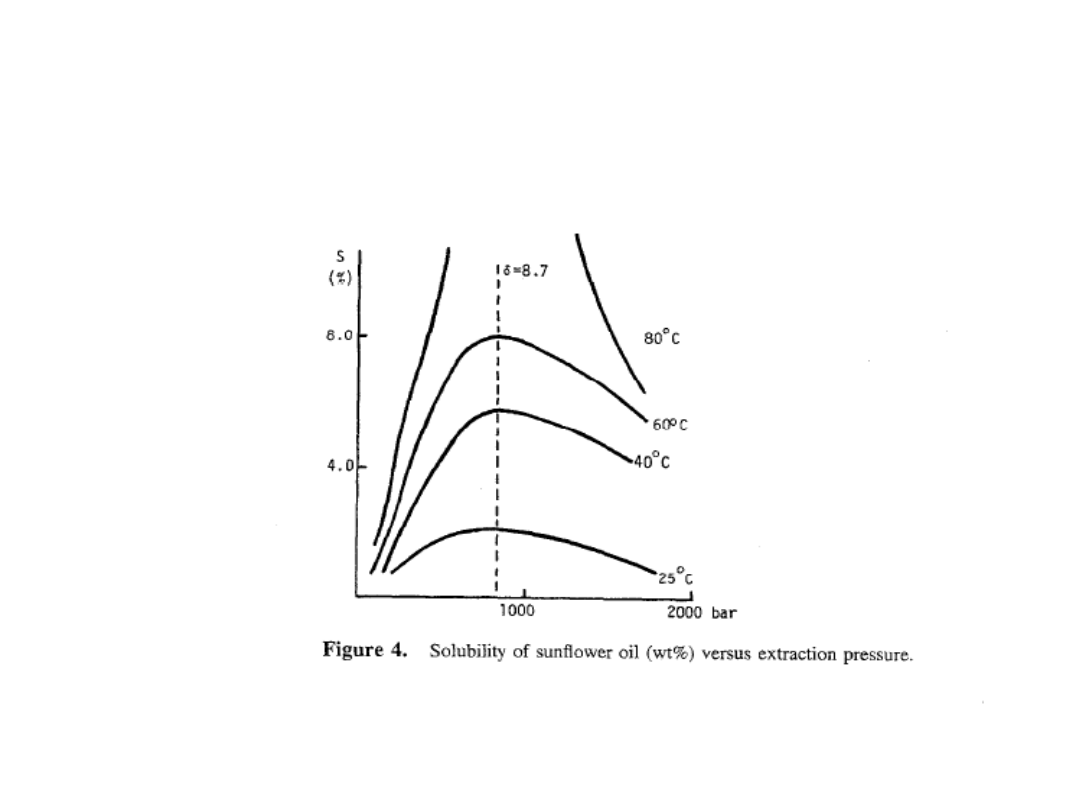

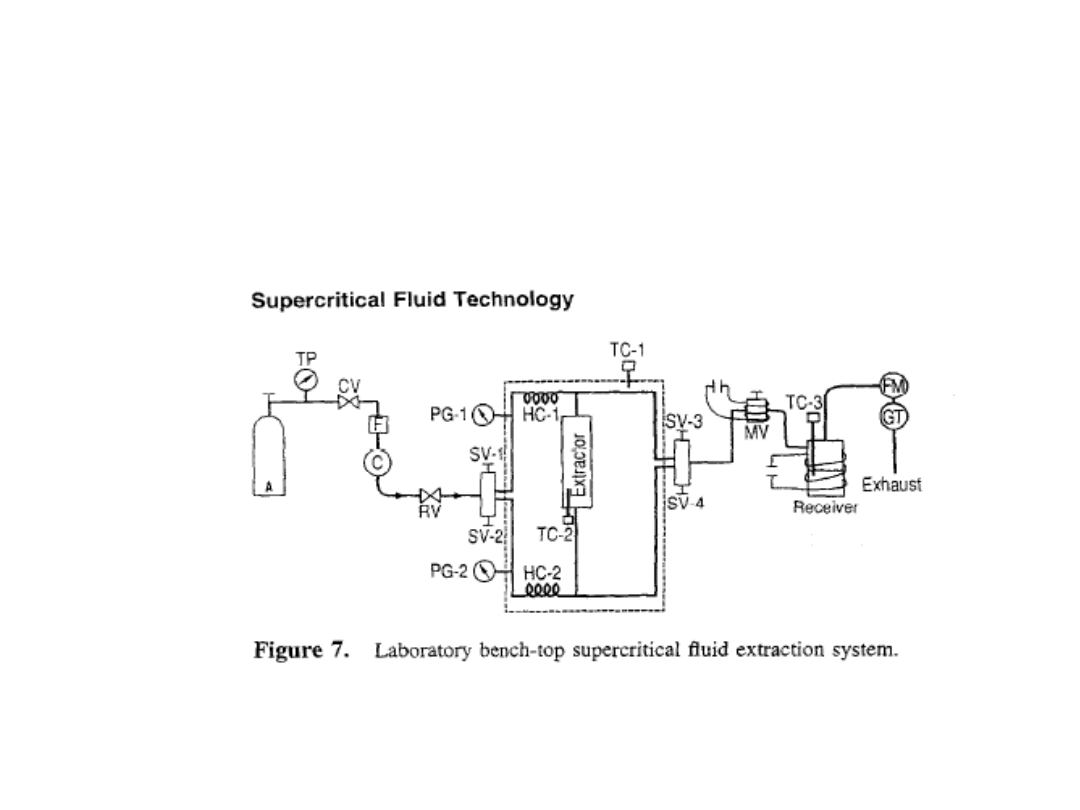

Układ ekstrakcji

Ekstrakcja

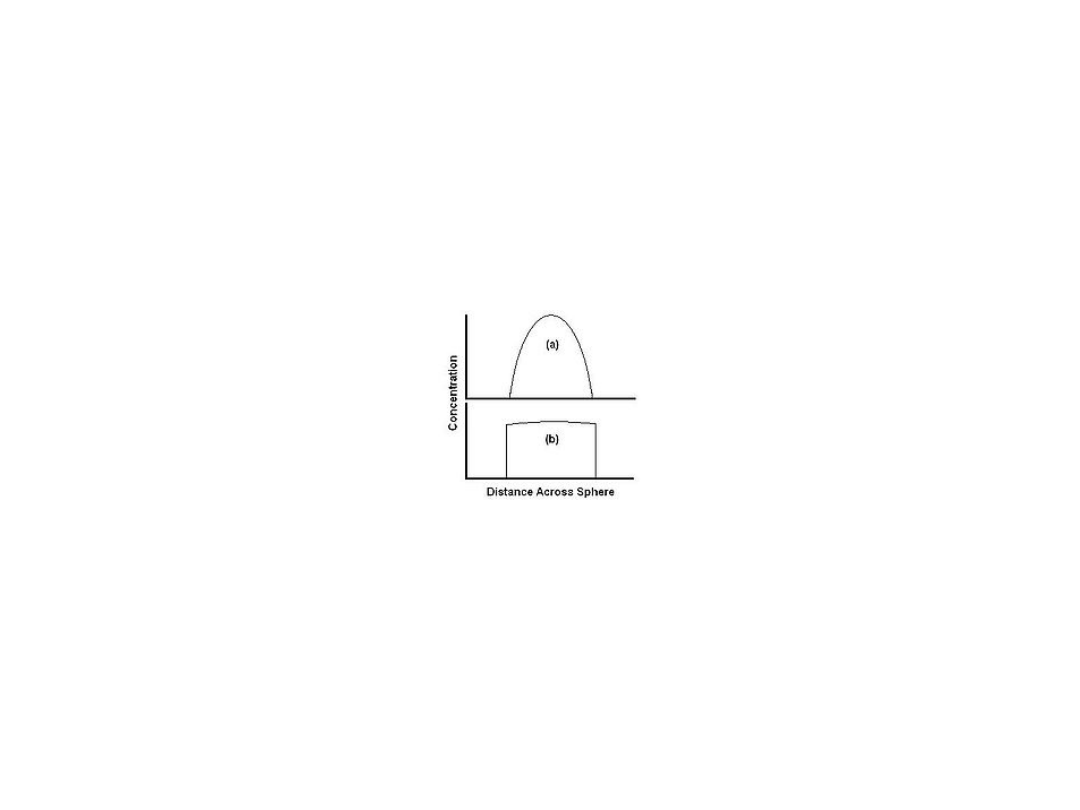

Concentration profiles for (a) diffusion limited and (b) solubility limited
extraction

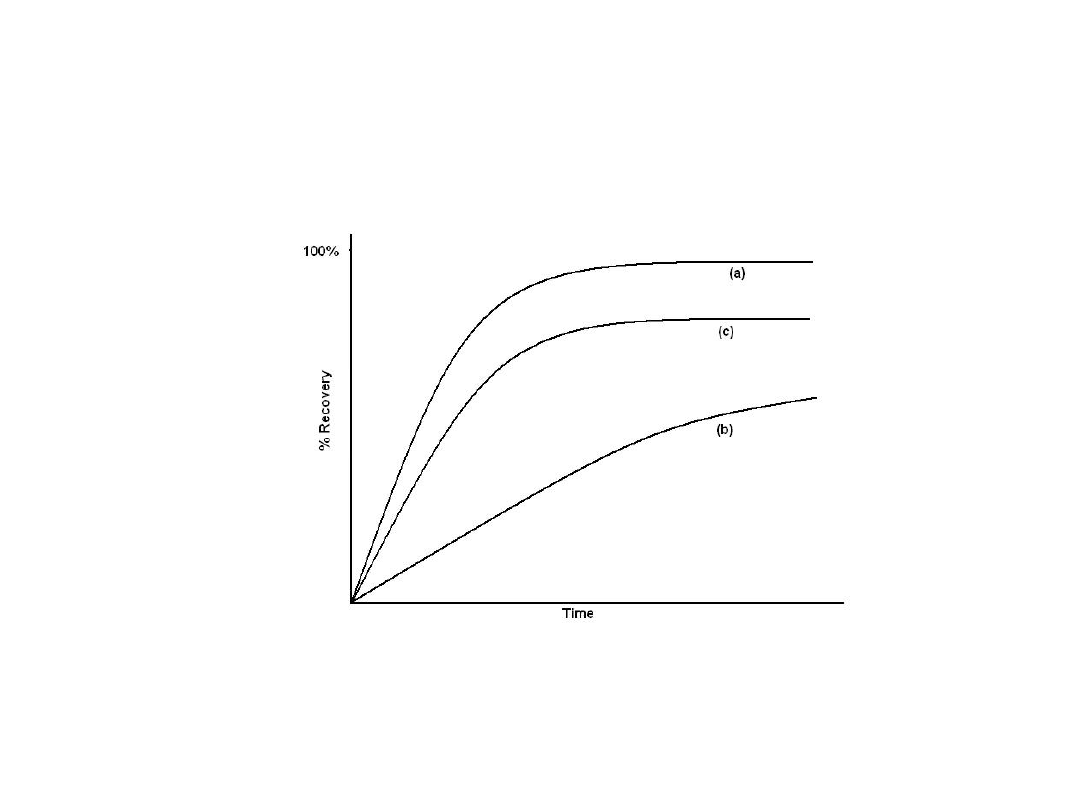

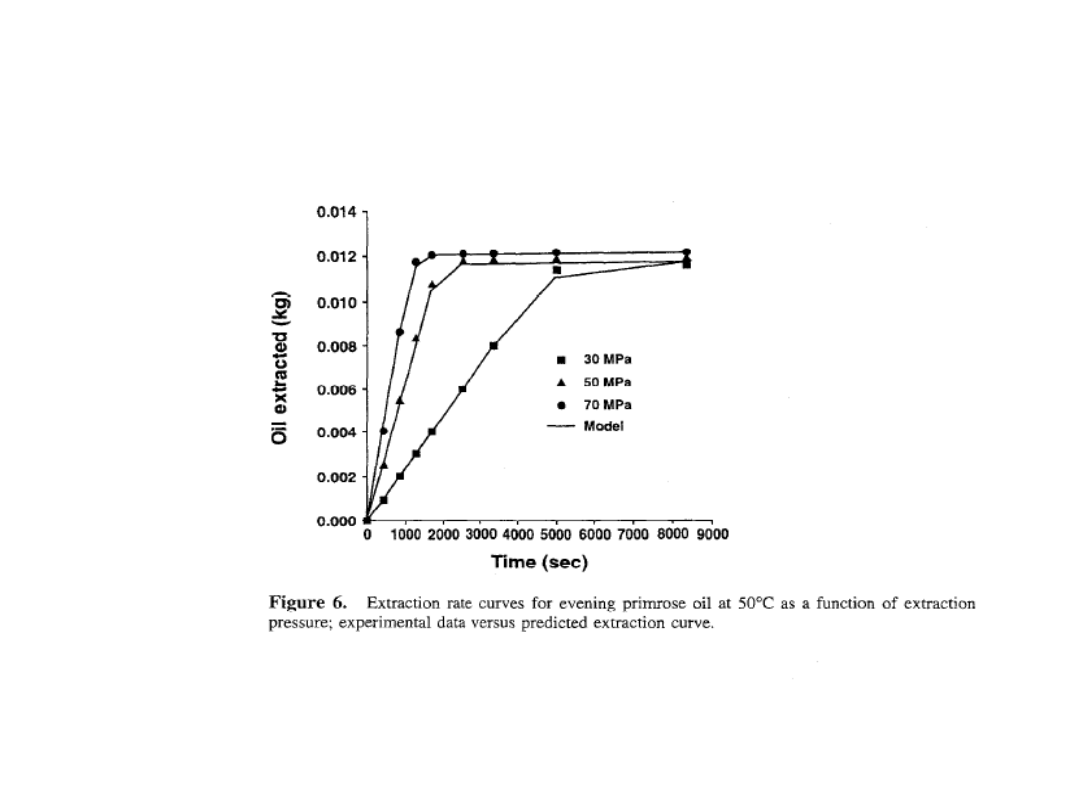

Profil ekstrakcji

a) Limitowana dyfuzja; b) limitowana rozpuszczalnością; c) efekt matrycy

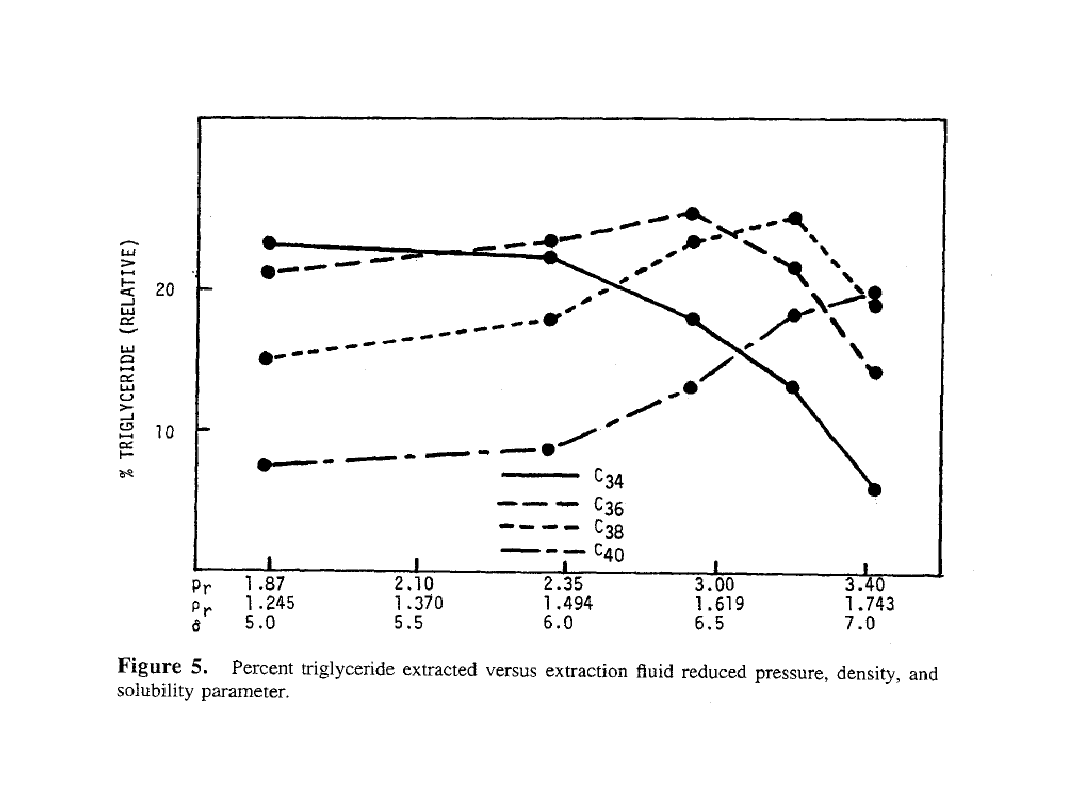

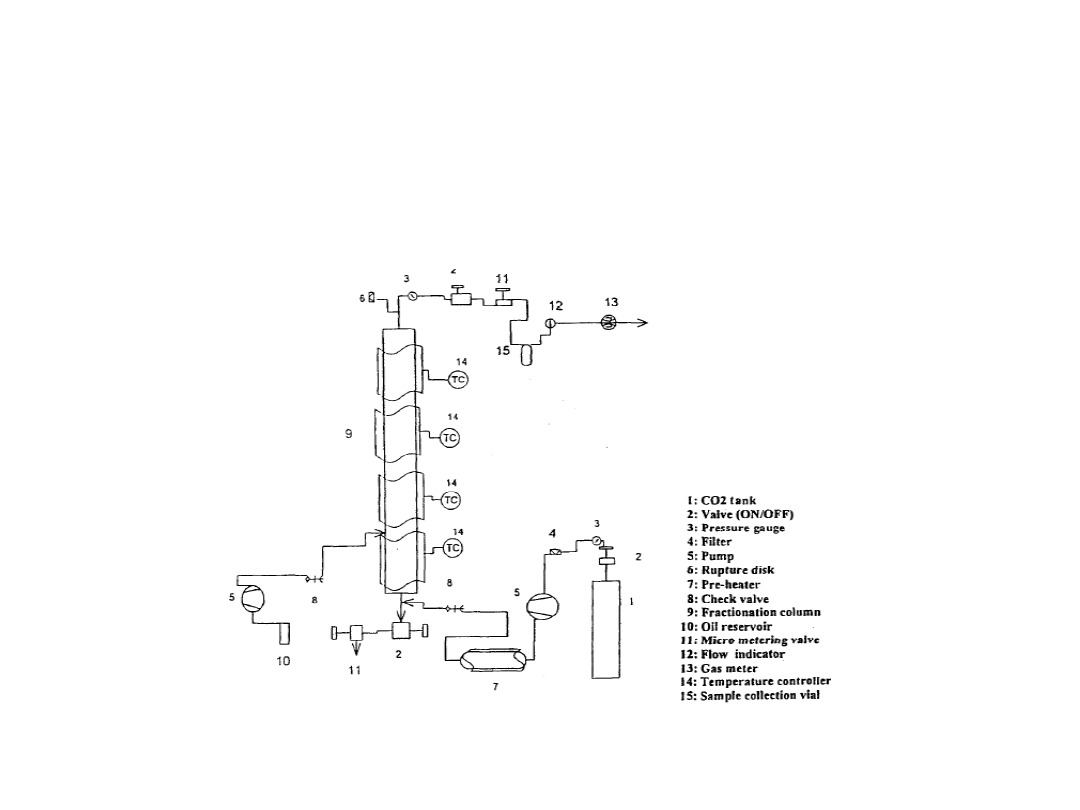

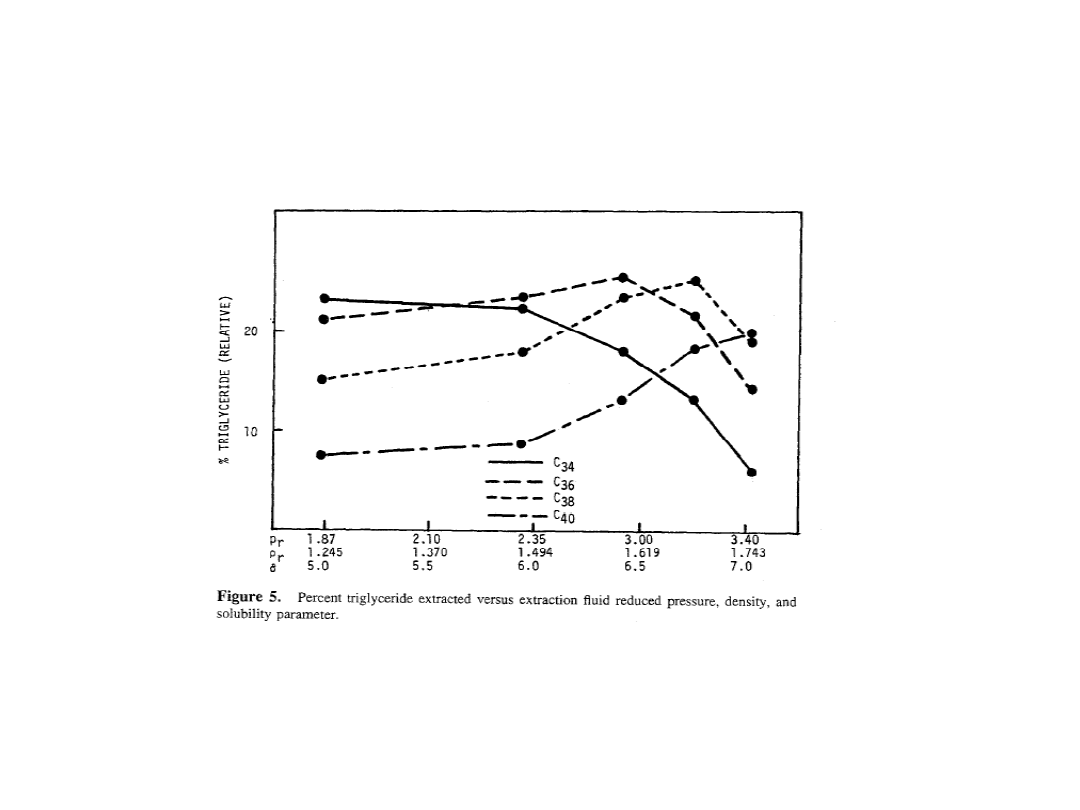

Frakcyjna ekstrakcja nadkrytyczna
