Overview

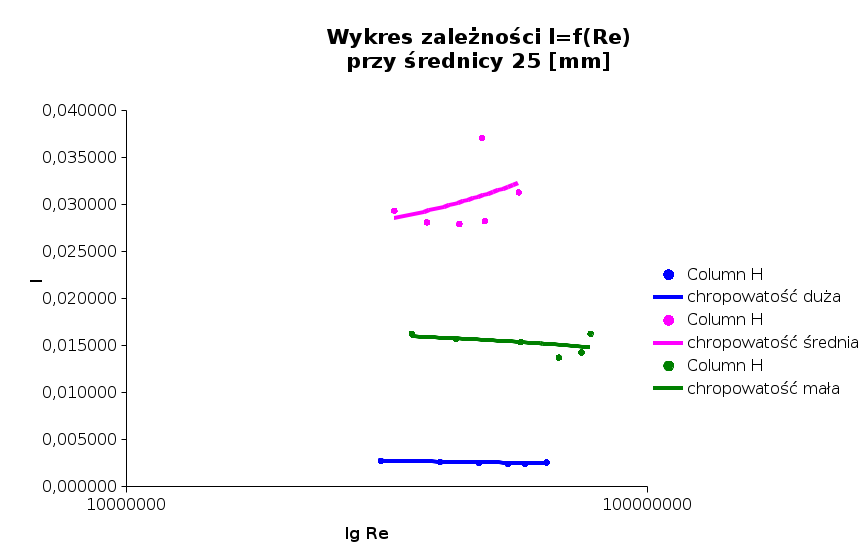

Wykres1

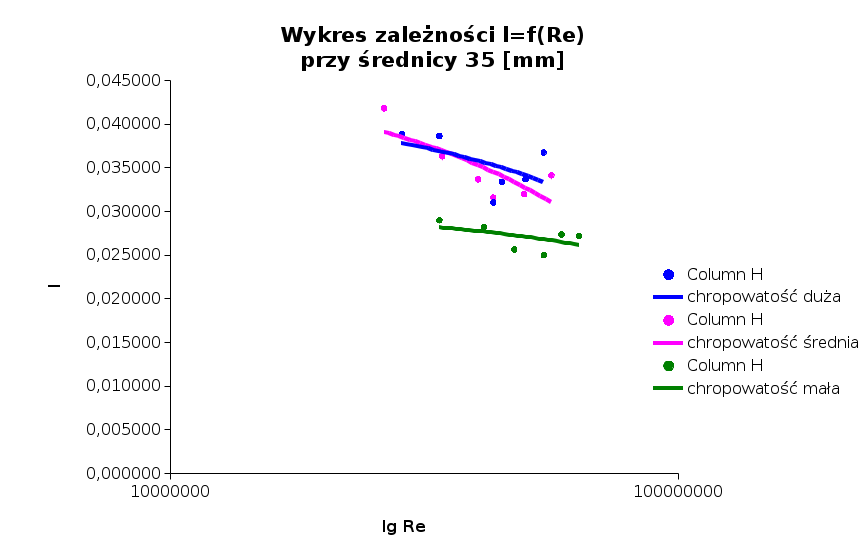

Wykres2

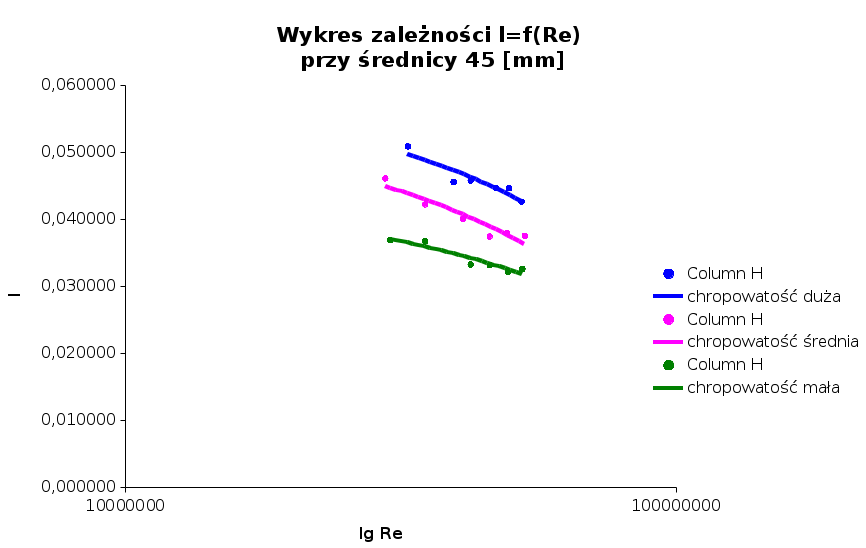

Wykres4

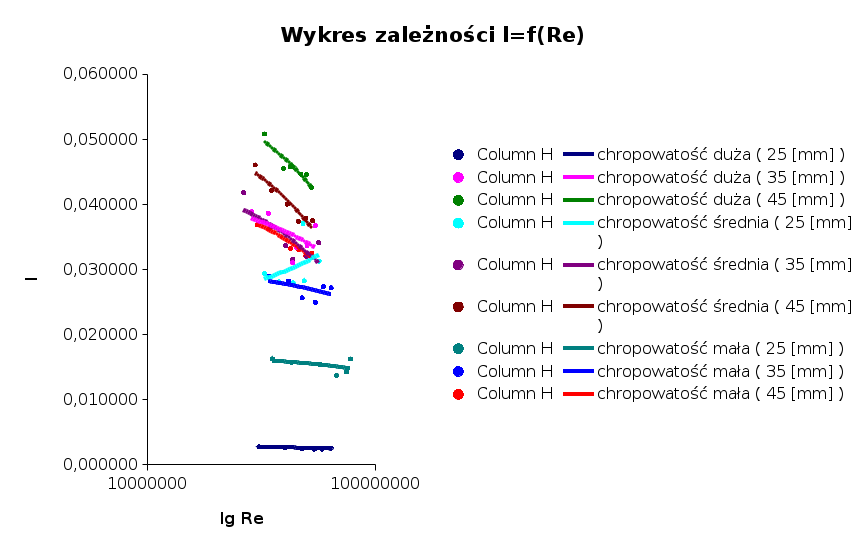

Wykres3
Arkusz1

---

Sheet 1: Wykres1

---

Sheet 2: Wykres2

---

Sheet 3: Wykres4

---

Sheet 4: Wykres3

---

Sheet 5: Arkusz1

Chropowatość duża									r	1,18
D = 25 [mm]
m [mm alk.]	U2 [mmH2O]	D p1 [Pa]	D p2 [Pa]	vśr [m/s]	v [m/s]	Re	l	a	l śr	a śr
202	69	95,3145	676,89	27,673	39,849	63860601,1119195	0,002543	0,000375	0,002526	0,000373
155	57	74,1645	559,17	25,152	36,219	58042469,8756598	0,002396	0,000353
132	49	63,8145	480,69	23,320	33,581	53815390,6039991	0,002398	0,000354
104	38	51,2145	372,78	20,536	29,572	47391478,2020768	0,002481	0,000366
75	27	38,1645	264,87	17,311	24,927	39947567,4665534	0,002603	0,000384
43	16	23,7645	156,96	13,326	19,189	30751651,7737138	0,002735	0,000403
D = 35 [mm]
m [mm alk.]	U2 [mmH2O]	D p1 [Pa]	D p2 [Pa]	vśr [m/s]	v [m/s]	Re	l	a	l śr	a śr
206	98	363,7548	961,38	32,979	24,230	54361753,7547008	0,036756	0,005421	0,035400	0,005222
160	83	282,528	814,23	30,351	22,299	50028728,7381061	0,033707	0,004972
128	67	226,0224	657,27	27,269	20,034	44948771,0867187	0,033406	0,004927
110	62	194,238	608,22	26,232	19,272	43239062,1794806	0,031023	0,004576
84	38	148,3272	372,78	20,536	15,088	33851055,8586262	0,038653	0,005701
60	27	105,948	264,87	17,311	12,718	28533976,7618238	0,038857	0,005731
D = 45 [mm]
m [mm alk.]	U2 [mmH2O]	D p1 [Pa]	D p2 [Pa]	vśr [m/s]	v [m/s]	Re	l	a	l śr	a śr
104	150	183,6432	1471,5	40,802	18,134	52309621,9398278	0,042594	0,006283	0,045668	0,006736
98	135	173,0484	1324,35	38,708	17,203	49625264,6616514	0,044596	0,006578
88	121	155,3904	1187,01	36,646	16,287	46981690,2098405	0,044679	0,006590
73	98	128,9034	961,38	32,979	14,658	42281364,031434	0,045762	0,006750
63	85	111,2454	833,85	30,714	13,651	39377252,8698533	0,045533	0,006716
48	58	84,7584	568,98	25,371	11,276	32527444,797103	0,050842	0,007499
Chropowatość średnia
D = 25 [mm]
m [mm alk.]	U2 [mmH2O]	D p1 [Pa]	D p2 [Pa]	vśr [m/s]	v [m/s]	Re	l	a	l śr	a śr
208	54	918,216	529,74	24,481	35,253	56494391,695014	0,031308	0,004618	0,030342	0,004475
178	39	785,781	382,59	20,805	29,959	48011000,9435718	0,037097	0,005472
139	40	613,6155	392,4	21,070	30,341	48622630,7086462	0,028245	0,004166
110	32	485,595	313,92	18,845	27,137	43489403,0037607	0,027940	0,004121
83	24	366,4035	235,44	16,321	23,502	37662927,796676	0,028109	0,004146
65	18	286,9425	176,58	14,134	20,353	32617052,2528205	0,029351	0,004329
D = 35 [mm]
M1 [mm alk.]	U2 [mmH2O]	D p1 [Pa]	D p2 [Pa]	vśr [m/s]	v [m/s]	Re	l	a	l śr	a śr
205	105	361,989	1030,05	34,137	25,080	56269761,0173534	0,034139	0,005035	0,034920	0,005151
150	82	264,87	804,42	30,167	22,164	49726437,5794402	0,031986	0,004718
112	62	197,7696	608,22	26,232	19,272	43239062,1794806	0,031587	0,004659
104	54	183,6432	529,74	24,481	17,986	40353136,92501	0,033676	0,004967
81	39	143,0298	382,59	20,805	15,285	34293572,1025513	0,036317	0,005357
55	23	97,119	225,63	15,977	11,738	26335668,0304129	0,041814	0,006168
D = 45 [mm]
M1 [mm alk.]	U2 [mmH2O]	D p1 [Pa]	D p2 [Pa]	vśr [m/s]	v [m/s]	Re	l	a	l śr	a śr
94	154	165,9852	1510,74	41,342	18,374	53002494,8037422	0,037498	0,005531	0,040181	0,005927
82	133	144,7956	1304,73	38,420	17,076	49256298,468038	0,037876	0,005587
70	115	123,606	1128,15	35,726	15,878	45802045,2935665	0,037394	0,005516
60	92	105,948	902,52	31,954	14,202	40966594,7139756	0,040065	0,005910
46	67	81,2268	657,27	27,269	12,120	34960155,2896701	0,042178	0,006221
36	48	63,5688	470,88	23,081	10,258	29590790,7159655	0,046075	0,006796
Chropowatość mała
D = 25 [mm]
M1 [mmH2O]	U2 [mmH2O]	D p1 [Pa]	D p2 [Pa]	vśr [m/s]	v [m/s]	Re	l	a	l śr	a śr
204	102	900,558	1000,62	33,646	48,450	77644114,7378533	0,016256	0,002398	0,015267	0,002252
165	94	728,3925	922,14	32,299	46,511	74537081,4428567	0,014267	0,002104
130	77	573,885	755,37	29,233	42,096	67461162,2919556	0,013723	0,002024
104	55	459,108	539,55	24,707	35,577	57015088,3399772	0,015369	0,002267
60	31	264,87	304,11	18,549	26,710	42804487,7109606	0,015732	0,002320
42	21	185,409	206,01	15,267	21,984	35230442,9994916	0,016256	0,002398
D = 35 [mm]
M1 [mmH2O]	U2 [mmH2O]	D p1 [Pa]	D p2 [Pa]	vśr [m/s]	v [m/s]	Re	l	a	l śr	a śr
210	135	370,818	1324,35	38,708	28,438	63803911,7078375	0,027200	0,004012	0,027068	0,003992
180	115	317,844	1128,15	35,726	26,247	58888343,9488712	0,027369	0,004037
140	98	247,212	961,38	32,979	24,230	54361753,7547008	0,024980	0,003684
110	75	194,238	735,75	28,851	21,197	47556627,9363731	0,025646	0,003783
92	57	162,4536	559,17	25,152	18,479	41458907,0540427	0,028223	0,004163
63	38	111,2454	372,78	20,536	15,088	33851055,8586262	0,028989	0,004276
D = 45 [mm]
M1 [mmH2O]	U2 [mmH2O]	D p1 [Pa]	D p2 [Pa]	vśr [m/s]	v [m/s]	Re	l	a	l śr	a śr
80	151	141,264	1481,31	40,937	18,194	52483697,7019623	0,032548	0,004801	0,034087	0,005028
70	134	123,606	1314,54	38,564	17,140	49441125,7533209	0,032092	0,004734
62	115	109,4796	1128,15	35,726	15,878	45802045,2935665	0,033121	0,004885
53	98	93,5874	961,38	32,979	14,658	42281364,031434	0,033224	0,004901
40	67	70,632	657,27	27,269	12,120	34960155,2896701	0,036677	0,005410
30	50	52,974	490,5	23,557	10,470	30200974,3081671	0,036860	0,005437
