Overview
MacierzeParametry
WinQSB
Harm.Produkcji-tabele
Wykres1
Wykres2
Wykres3
Wykres4
Sheet 1: Macierze
| Proces wyjściowy | Proces po synchronizacji | Proces po synchronizacji o optymalnej kolejności obróbki wyznaczonej metodą Grupy | |||||||||||||||||||
| Macierz czasu trwania operacji | Średnia | Macierz czasu trwania operacji | Średnia | Proces uszeregowany został metodą Goupty i cykl produkcyjny wynosi 368 min. | |||||||||||||||||
| Operacja | A | B | C | D | E | Operacja | A | B | C | D | E | ||||||||||
| 1 | 1,9 | 3,2 | 3,2 | 2,6 | 2,0 | 2,5 | 1 | 1,9 | 3,2 | 3,2 | 2,6 | 2,0 | 2,53 | ||||||||
| 2 | 7,5 | 3,4 | 2,7 | 5,2 | 7,9 | 5,7 | 2 | 3,75 | 1,7 | 1,35 | 2,6 | 3,95 | 2,86 | ||||||||
| 3 | 8,6 | 4,2 | 6,7 | 2,7 | 4,2 | 4,7 | 3 | 4,3 | 2,1 | 3,35 | 1,35 | 2,1 | 2,37 | ||||||||
| 4 | 7,4 | 8,9 | 2,3 | 2,1 | 7,6 | 6,9 | 4 | 2,47 | 2,97 | 0,77 | 0,70 | 2,53 | 2,29666666666667 | ||||||||
| 5 | 3,7 | 7,8 | 4,5 | 8,1 | 6,5 | 6,6 | 5 | 1,23 | 2,60 | 1,50 | 2,70 | 2,17 | 2,19 | ||||||||
| 6 | 5,6 | 5,6 | 3,3 | 4,9 | 4,1 | 4,7 | 6 | 2,8 | 2,8 | 1,65 | 2,45 | 2,05 | 2,35 | ||||||||
| Liczba sztuk | 5 | 15 | 5 | 5 | 20 | 50,0 | |||||||||||||||
| Macierz pracochłonności | tau | Macierz pracochłonności | tau | Macierz pracochłonności | |||||||||||||||||
| Operacja | A | B | C | D | E | Operacja | A | B | C | D | E | Operacja | A | E | B | C | D | ||||
| 1 | 9,5 | 48 | 16 | 13 | 40 | 126,5 | 1 | 9,50 | 48,00 | 16,00 | 13,00 | 40,00 | 126,50 | 1 | 9,50 | 40,00 | 48,00 | 16,00 | 13,00 | ||
| 2 | 37,5 | 51 | 13,5 | 26 | 158 | 286 | 2 | 18,75 | 25,50 | 6,75 | 13,00 | 79,00 | 143,00 | 2 | 18,75 | 79,00 | 25,50 | 6,75 | 13,00 | ||
| 3 | 43 | 63 | 33,5 | 13,5 | 84 | 237 | 3 | 21,5 | 31,5 | 16,75 | 6,75 | 42,00 | 118,50 | 3 | 21,50 | 42,00 | 31,50 | 16,75 | 6,75 | ||
| 4 | 37 | 133,5 | 11,5 | 10,5 | 152 | 344,5 | 4 | 12,33 | 44,50 | 3,83 | 3,50 | 50,67 | 114,83 | 4 | 12,33 | 50,67 | 44,50 | 3,83 | 3,50 | ||
| 5 | 18,5 | 117 | 22,5 | 40,5 | 130 | 328,5 | 5 | 6,17 | 39,00 | 7,50 | 13,50 | 43,33 | 109,50 | 5 | 6,17 | 43,33 | 39,00 | 7,50 | 13,50 | ||
| 6 | 28 | 84 | 16,5 | 24,5 | 82 | 235 | 6 | 14,00 | 42,00 | 8,25 | 12,25 | 41,00 | 117,50 | 6 | 14,00 | 41,00 | 42,00 | 8,25 | 12,25 | ||
| Cykl produkcyjny | Cykl produkcyjny | Cykl produkcyjny | |||||||||||||||||||
| Operacja | A | B | C | D | E | Operacja | A | B | C | D | E | Operacja | A | E | B | C | D | ||||
| 1 | 9,5 | 57,5 | 73,5 | 86,5 | 126,5 | 1 | 9,50 | 57,50 | 73,50 | 86,50 | 126,50 | 1 | 9,50 | 49,50 | 97,50 | 113,50 | 126,50 | ||||
| 2 | 47,0 | 108,5 | 122,0 | 148,0 | 306,0 | 2 | 28,25 | 83,00 | 89,75 | 102,75 | 205,50 | 2 | 28,25 | 128,50 | 154,00 | 160,75 | 173,75 | ||||
| 3 | 90,0 | 171,5 | 205,0 | 218,5 | 390,0 | 3 | 49,75 | 114,50 | 131,25 | 138,00 | 247,50 | 3 | 49,75 | 170,50 | 202,00 | 218,75 | 225,50 | ||||
| 4 | 127,0 | 305,0 | 316,5 | 327,0 | 542,0 | 4 | 62,08 | 159,00 | 162,83 | 166,33 | 298,17 | 4 | 62,08 | 221,17 | 265,67 | 269,50 | 273,00 | ||||
| 5 | 145,5 | 422,0 | 444,5 | 485,0 | 672,0 | 5 | 68,25 | 198,00 | 205,50 | 219,00 | 341,50 | 5 | 68,25 | 264,50 | 304,67 | 312,17 | 325,67 | ||||
| 6 | 173,5 | 506,0 | 522,5 | 547,0 | 754,0 | 6 | 82,25 | 240,00 | 248,25 | 260,50 | 382,50 | 6 | 82,25 | 305,50 | 347,50 | 355,75 | 368,00 | ||||
| Przerwy międzyoperacyjne | Przerwy międzyoperacyjne | Przerwy międzyoperacyjne | |||||||||||||||||||
| Start | AB | BC | CD | DE | Operacja | Start | AB | BC | CD | DE | Operacja | Start | AE | EB | BC | CD | |||||
| 1 | 0 | 0 | 0 | 0 | 0 | 1 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | 1 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | ||||
| 2 | 9,5 | 10,5 | 0,0 | 0,0 | 0,0 | 2 | 9,50 | 29,25 | 0,00 | 0,00 | 23,75 | 2 | 9,50 | 21,25 | 0,00 | 0,00 | 0,00 | ||||
| 3 | 47,0 | 18,5 | 0,0 | 0,0 | 87,5 | 3 | 28,25 | 33,25 | 0,00 | 0,00 | 67,50 | 3 | 28,25 | 78,75 | 0,00 | 0,00 | 0,00 | ||||
| 4 | 90,0 | 44,5 | 0,0 | 0,0 | 63,0 | 4 | 49,75 | 52,42 | 0,00 | 0,00 | 81,17 | 4 | 49,75 | 108,42 | 0,00 | 0,00 | 0,00 | ||||
| 5 | 127,0 | 159,5 | 0,0 | 0,0 | 57,0 | 5 | 62,08 | 90,75 | 0,00 | 0,00 | 79,17 | 5 | 62,08 | 152,92 | 1,17 | 0,00 | 0,00 | ||||
| 6 | 145,5 | 248,5 | 0,0 | 0,0 | 125,0 | 6 | 68,25 | 115,75 | 0,00 | 0,00 | 81,00 | 6 | 68,25 | 182,25 | 0,00 | 0,00 | 0,00 | ||||
| Numer synchronizacji | 1 | ||||||||||||||||||||
| Założone obciążenie stopnia | 0,85 | ||||||||||||||||||||
| Max tau/ stopień | 148,823529411765 | ||||||||||||||||||||
| Stopień | n | tau | Obiciążenie | n obliczeniowe | n | tau | obciążenie | ||||||||||||||
| 1 | 1 | 126,5 | 0,367198838896952 | 0,85 | 1 | 126,5 | 0,884615384615385 | ||||||||||||||
| 2 | 1 | 286 | 0,830188679245283 | 1,92173913043478 | 2 | 143 | 1 | ||||||||||||||
| 3 | 1 | 237 | 0,687953555878084 | 1,59249011857708 | 2 | 118,5 | 0,828671328671329 | ||||||||||||||
| 4 | 1 | 344,5 | 1 | 2,31482213438735 | 3 | 114,833333333333 | 0,803030303030303 | ||||||||||||||
| 5 | 1 | 328,5 | 0,95355587808418 | 2,20731225296443 | 3 | 109,5 | 0,765734265734266 | ||||||||||||||
| 6 | 1 | 235 | 0,682148040638607 | 1,57905138339921 | 2 | 117,5 | 0,821678321678322 | ||||||||||||||
| Wskaźnik komórki | 0,753507498790518 | 0,8506216006216 | |||||||||||||||||||

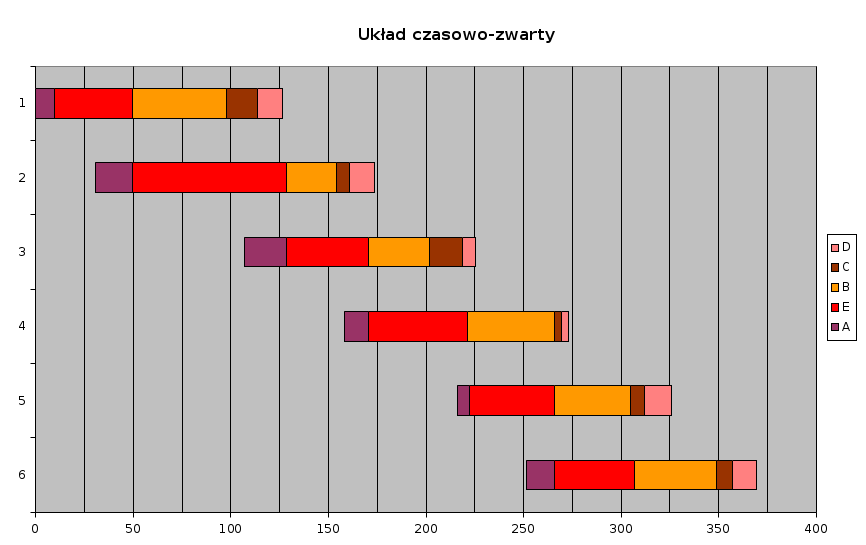

| Układ czasowo-zwarty | |||||||||||||||||||||
| Macierz pracochłonności | Macierz różnic elementarnych | ||||||||||||||||||||
| Operacja | A | E | B | C | D | Suma t1i | d1 | d2 | d3 | d4 | Swi | Suma Swi | Sbi | ||||||||
| 1 | 9,50 | 40,00 | 48,00 | 16,00 | 13,00 | ||||||||||||||||
| 2 | 18,75 | 79,00 | 25,50 | 6,75 | 13,00 | 9,50 | 21,25 | -31,00 | -9,50 | 6,25 | 21,25 | 21,25 | 30,75 | ||||||||
| 21,25 | 0 | 0 | 0 | ||||||||||||||||||
| 3 | 21,50 | 42,00 | 31,50 | 16,75 | 6,75 | 28,25 | 57,50 | -16,50 | -24,75 | -3,75 | 57,50 | 78,75 | 107,00 | ||||||||
| 57,50 | 0 | 0 | 0 | ||||||||||||||||||
| 4 | 12,33 | 50,67 | 44,50 | 3,83 | 3,50 | 49,75 | 29,67 | -19,17 | -27,75 | 2,92 | 29,67 | 108,42 | 158,17 | ||||||||
| 29,67 | 0 | 0 | 0 | ||||||||||||||||||
| 5 | 6,17 | 43,33 | 39,00 | 7,50 | 13,50 | 62,08 | 44,50 | 1,17 | -35,17 | -4,00 | 45,67 | 154,08 | 216,17 | ||||||||
| 44,50 | 1,17 | 0 | 0 | ||||||||||||||||||
| 6 | 14,00 | 41,00 | 42,00 | 8,25 | 12,25 | 68,25 | 29,33 | -2,00 | -34,50 | 5,25 | 29,33 | 183,42 | 251,67 | ||||||||
| 29,33 | 0 | 0 | 0 | ||||||||||||||||||
Sheet 2: Parametry
| Parametry procesu wyjściowego | |
| Długość cyklu produkcyjnego | 754 |
| Takt komórki | 6,89 |
| Produktywność godzinowa procesu | 8,70827285921626 |
| Wąskie gardło procesu | Stopień 4 |
| Parametry procesu po synchronizacji | |
| Długość cyklu produkcyjnego | 382,5 |
| Takt komórki | 2,86 |
| Produktywność godzinowa procesu | 20,979020979021 |
| Wąskie gardło procesu | Stopień 2 |
| Parametry procesu po synchronizacji a optymalnej kolejności obróbki | |
| Długość cyklu produkcyjnego | 368 |
| Takt komórki | 2,86 |
| Produktywność godzinowa procesu | 20,979020979021 |
| Wąskie gardło procesu | Stopień 2 |
| Układ czasowo-zwarty | 369,17 |
Sheet 3: WinQSB
| Operacja | 1 | 2 | 3 | 4 | 5 | 6 |
| A | 9,50 | 18,75 | 21,50 | 12,33 | 6,17 | 14,00 |
| B | 48,00 | 25,50 | 31,50 | 44,50 | 39,00 | 42,00 |
| C | 16,00 | 6,75 | 16,75 | 3,83 | 7,50 | 8,25 |
| D | 13,00 | 13,00 | 6,75 | 3,50 | 13,50 | 12,25 |
| E | 40,00 | 79,00 | 42,00 | 50,67 | 43,33 | 41,00 |
| Operacja | 1 | 2 | 3 | 4 | 5 | 6 |
| A | 9.5 | 18.75 | 21.5 | 12.3333333333333 | 6.16666666666667 | 14 |
| B | 48 | 25.5 | 31.5 | 44.5 | 39,0 | 42 |
| C | 16 | 6.75 | 16.75 | 3.83333333333333 | 7.5 | 8.25 |
| D | 13 | 13 | 6.75 | 3.5 | 13.5 | 12.25 |
| E | 40 | 79 | 42 | 50.6666666666667 | 43.3333333333333 | 41 |
Sheet 4: Harm.Produkcji-tabele

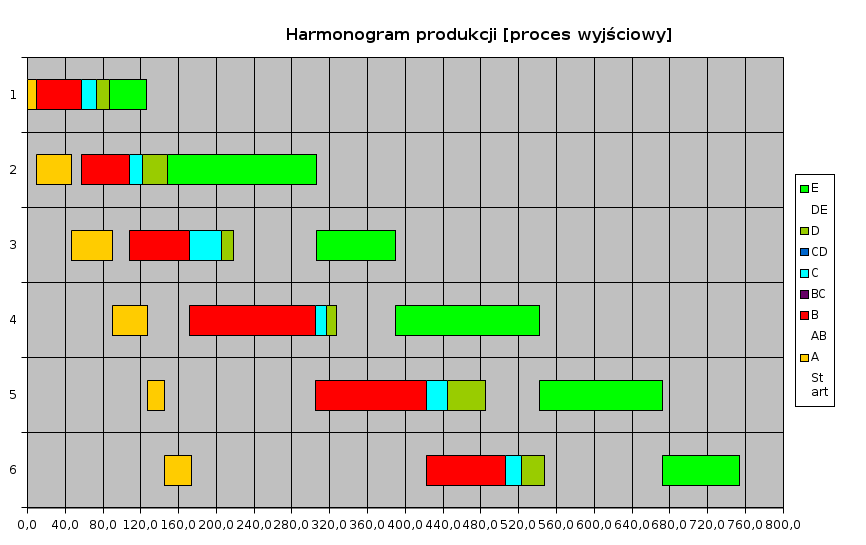

| Harmonorram produkcji [proces wyjściowy] | ||||||||||
| Operacja | Start | A | AB | B | BC | C | CD | D | DE | E |
| 1 | 0 | 9,5 | 0 | 48,0 | 0 | 16,0 | 0 | 13,0 | 0,0 | 40 |
| 2 | 10 | 37,5 | 11 | 51,0 | 0 | 13,5 | 0 | 26,0 | 0,0 | 158 |
| 3 | 47 | 43,0 | 19 | 63,0 | 0 | 33,5 | 0 | 13,5 | 87,5 | 84 |
| 4 | 90 | 37,0 | 45 | 133,5 | 0 | 11,5 | 0 | 10,5 | 63,0 | 152 |
| 5 | 127 | 18,5 | 160 | 117,0 | 0 | 22,5 | 0 | 40,5 | 57,0 | 130 |
| 6 | 146 | 28,0 | 249 | 84,0 | 0 | 16,5 | 0 | 24,5 | 125,0 | 82 |

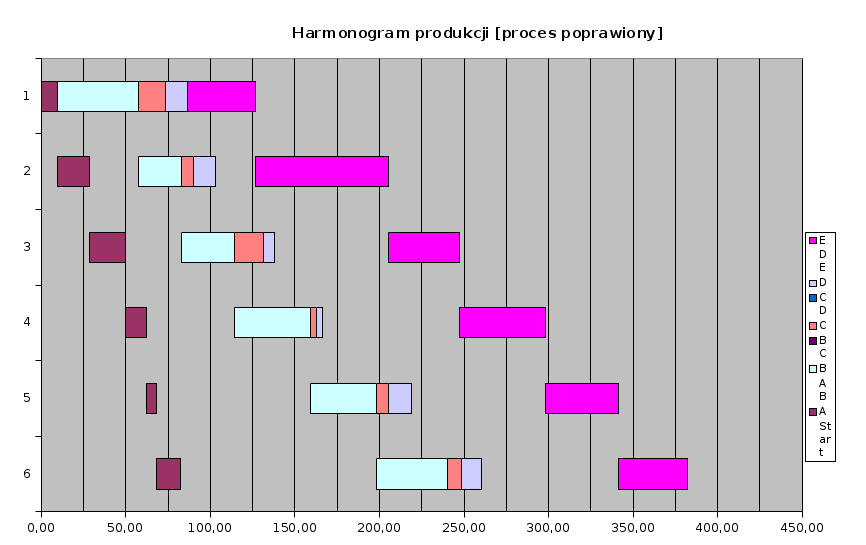

| Harmonogram produkcji [proces poprawiony] | ||||||||||
| Operacja | Start | A | AB | B | BC | C | CD | D | DE | E |
| 1 | 0,00 | 9,50 | 0,00 | 48,00 | 0,00 | 16,00 | 0,00 | 13,00 | 0,00 | 40,00 |
| 2 | 9,50 | 18,75 | 29,25 | 25,50 | 0,00 | 6,75 | 0,00 | 13,00 | 23,75 | 79,00 |
| 3 | 28,25 | 21,50 | 33,25 | 31,50 | 0,00 | 16,75 | 0,00 | 6,75 | 67,50 | 42,00 |
| 4 | 49,75 | 12,33 | 52,42 | 44,50 | 0,00 | 3,83 | 0,00 | 3,50 | 81,17 | 50,67 |
| 5 | 62,08 | 6,17 | 90,75 | 39,00 | 0,00 | 7,50 | 0,00 | 13,50 | 79,17 | 43,33 |
| 6 | 68,25 | 14,00 | 115,75 | 42,00 | 0,00 | 8,25 | 0,00 | 12,25 | 81,00 | 41,00 |

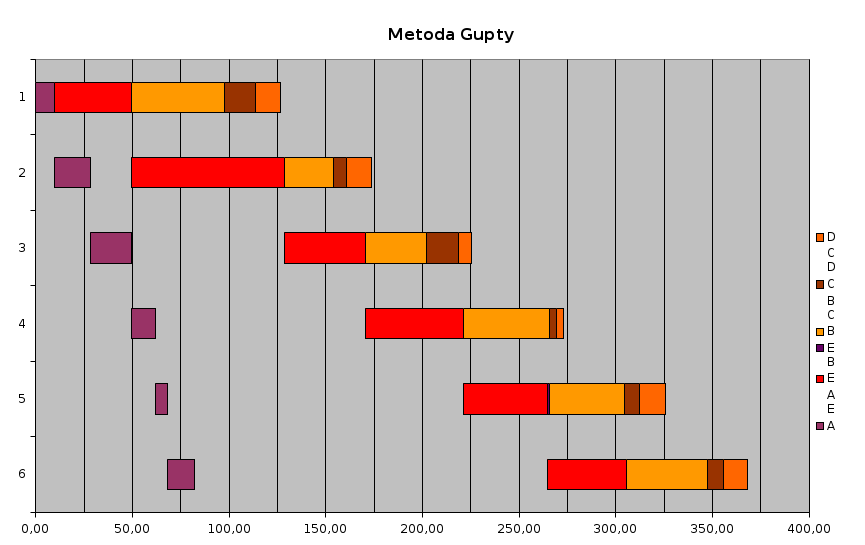

| Harmonorgram produkcji- metoda Goupty | ||||||||||
| Operacja | Start | A | AE | E | EB | B | BC | C | CD | D |
| 1 | 0,00 | 9,50 | 0,00 | 40,00 | 0,00 | 48,00 | 0,00 | 16,00 | 0,00 | 13,00 |
| 2 | 9,50 | 18,75 | 21,25 | 79,00 | 0,00 | 25,50 | 0,00 | 6,75 | 0,00 | 13,00 |
| 3 | 28,25 | 21,50 | 78,75 | 42,00 | 0,00 | 31,50 | 0,00 | 16,75 | 0,00 | 6,75 |
| 4 | 49,75 | 12,33 | 108,42 | 50,67 | 0,00 | 44,50 | 0,00 | 3,83 | 0,00 | 3,50 |
| 5 | 62,08 | 6,17 | 152,92 | 43,33 | 1,17 | 39,00 | 0,00 | 7,50 | 0,00 | 13,50 |
| 6 | 68,25 | 14,00 | 182,25 | 41,00 | 0,00 | 42,00 | 0,00 | 8,25 | 0,00 | 12,25 |
| Start | A | E | B | C | D | |||||
| 0 | 9,5 | 40 | 48 | 16 | 13 | |||||
| 30,75 | 18,75 | 79 | 25,5 | 6,75 | 13 | |||||
| 107 | 21,5 | 42 | 31,5 | 16,75 | 6,75 | |||||
| 158,166666666667 | 12,3333333333333 | 50,6666666666667 | 44,5 | 3,83333333333333 | 3,5 | |||||
| 216,166666666667 | 6,16666666666667 | 43,3333333333333 | 39 | 7,5 | 13,5 | |||||
| 251,666666666667 | 14 | 41 | 42 | 8,25 | 12,25 | |||||
Sheet 5: Wykres1
Sheet 6: Wykres2
Sheet 7: Wykres3
Sheet 8: Wykres4
|
||||||||||
