Sheet 1: Arkusz1

filtr dolno przepustowy
							r	1000
							c	2,60E-08
R = 1000[Ω] C = 63,7pF
Wartiści z pomiarów										Wartości teoretyczne
	Pomiary					Obliczenia				Obliczenia

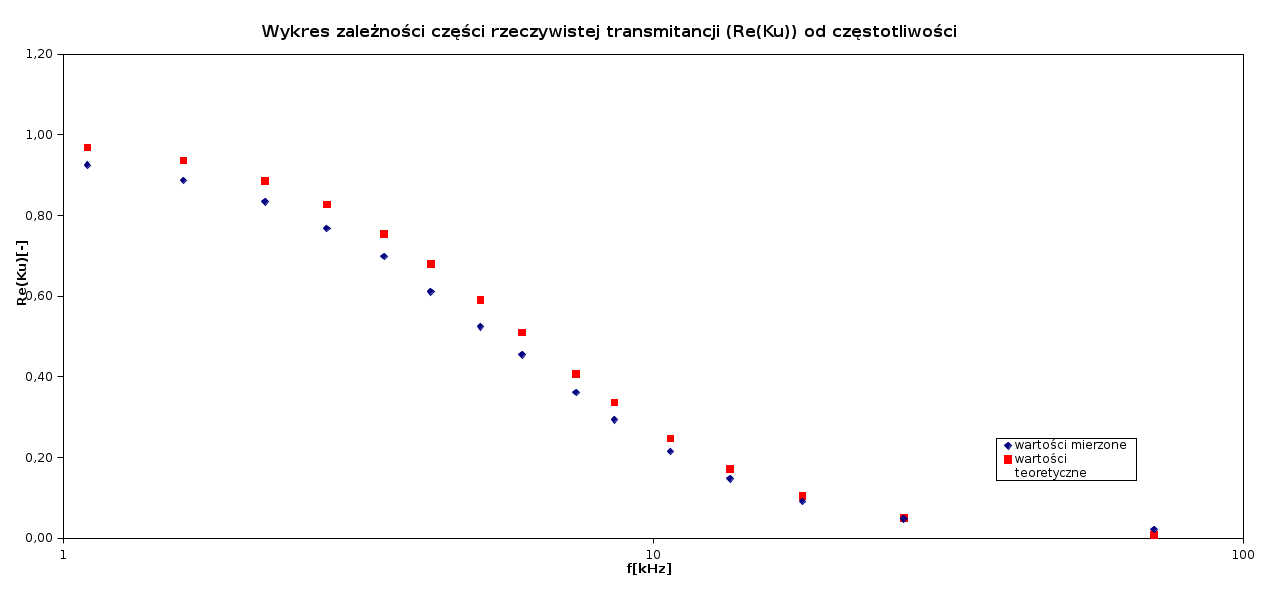

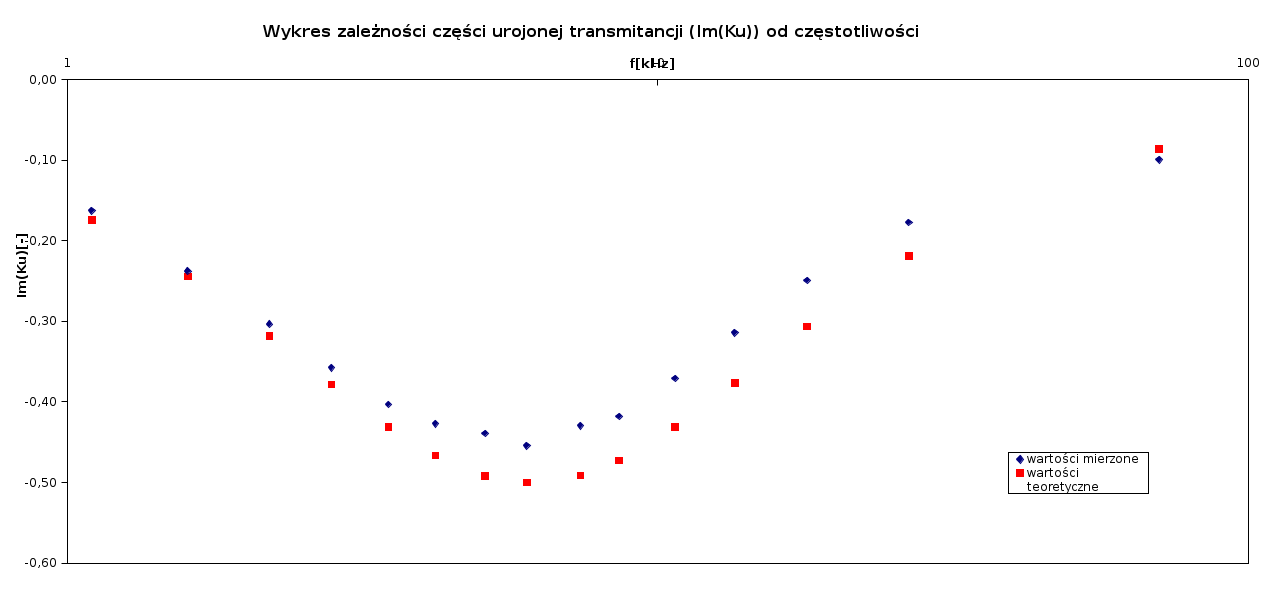

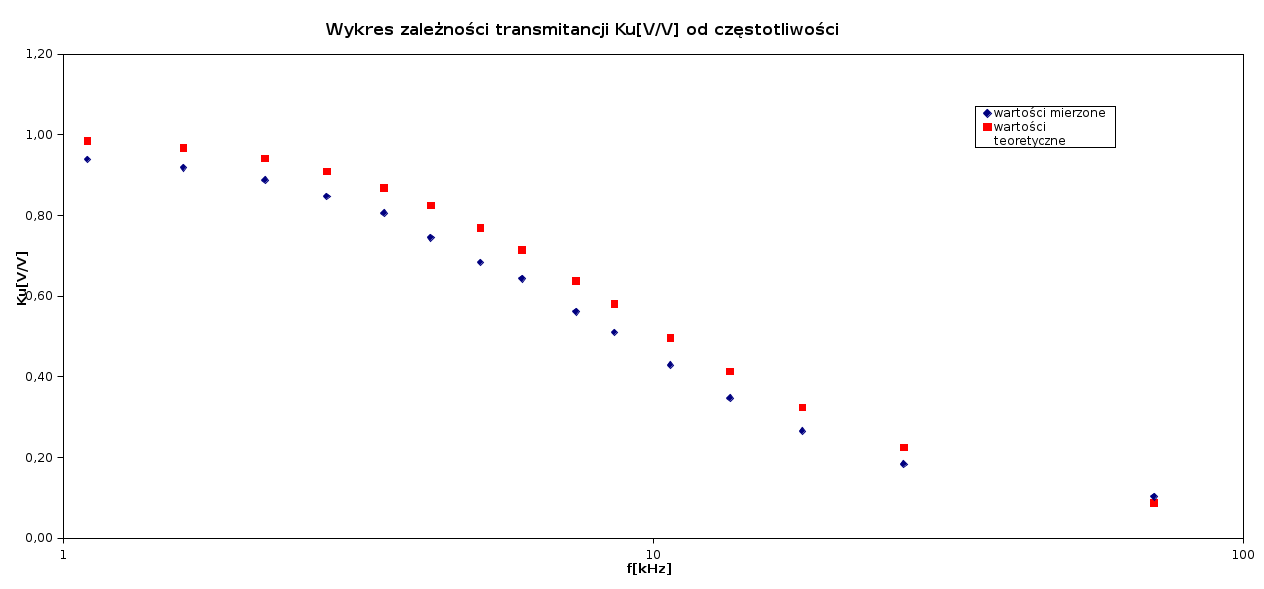

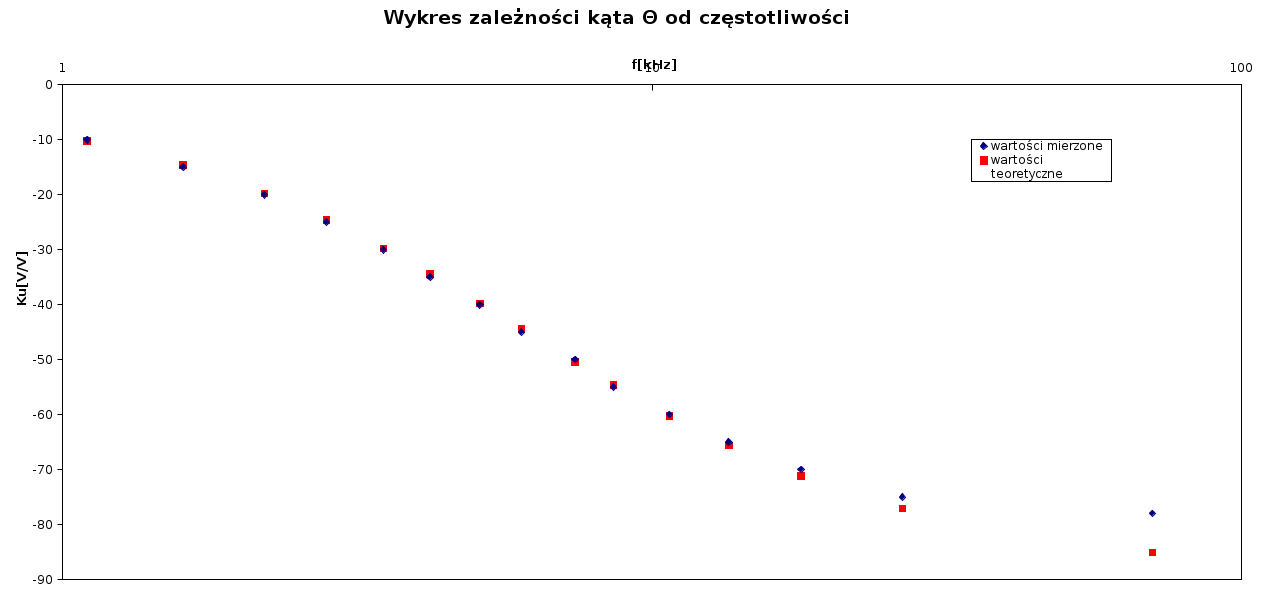

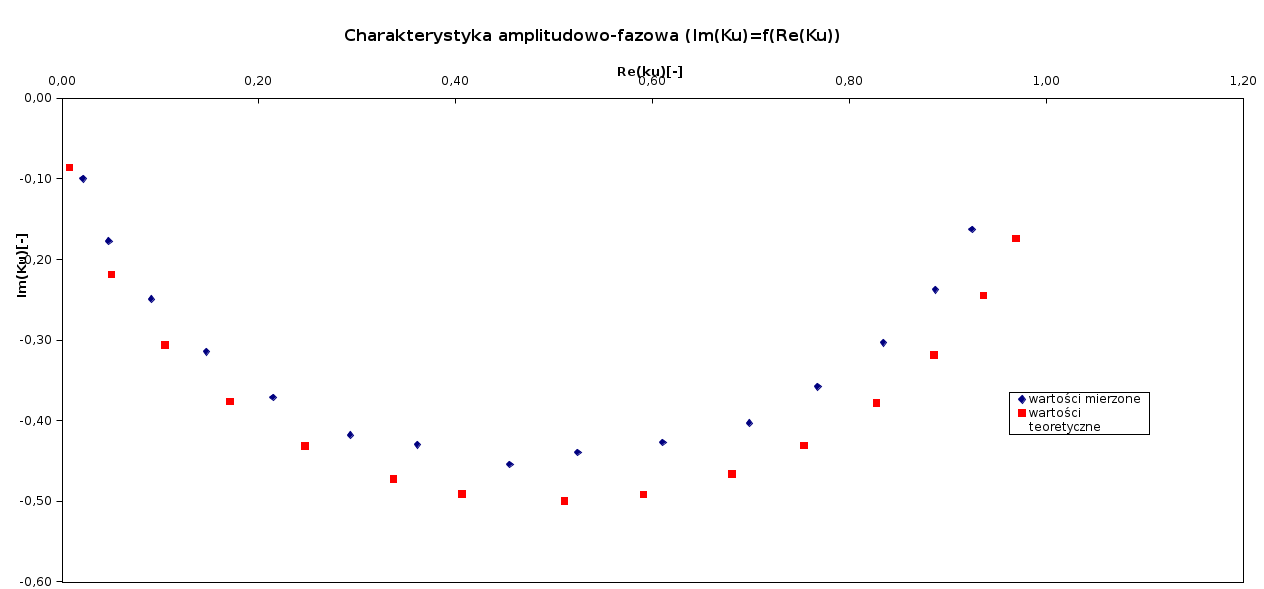

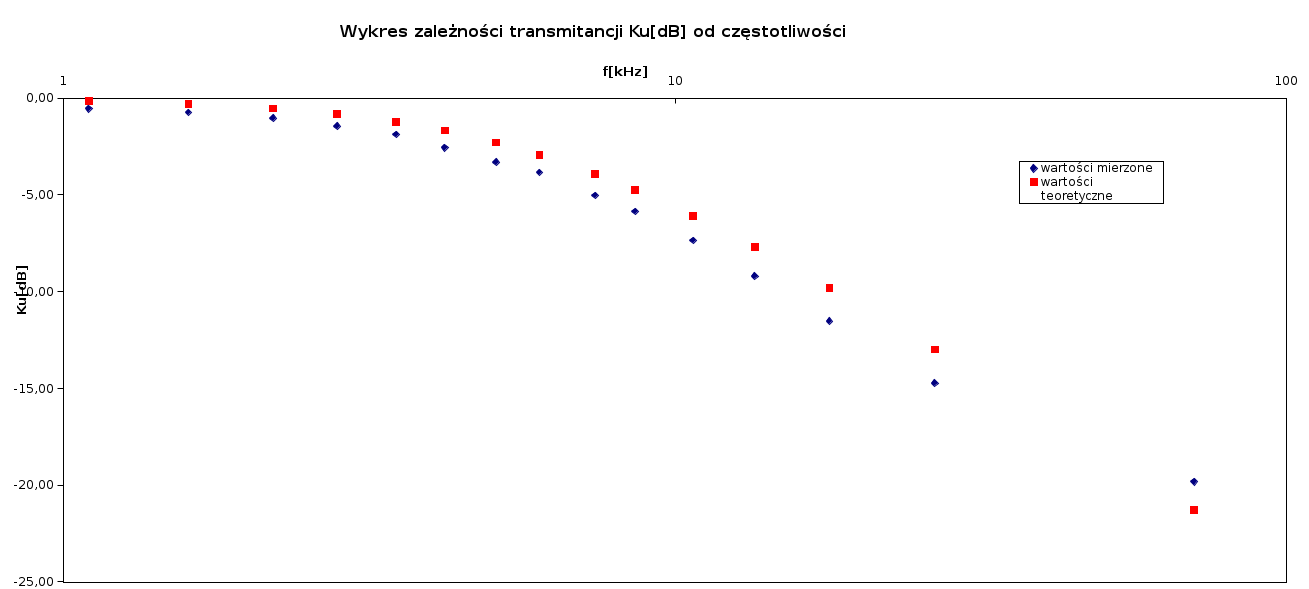

Lp.	f[Hz]	U1[V]	U2[V]	Θ	Θ(rad)	Ku[V/V]	Ku[dB]	Re[ku]	Im[ku]	ωg	fg	f	Ku(f)	Ku[dB]	Θ	Θ(rad)	Re[Ku]	Im[Ku]
1	1,1	0,98	0,92	-10	-0,17	0,94	-0,55	0,92	-0,16	6,12	6124,45	1,1	0,98	-0,14	-10	-0,18	0,97	-0,17
2	1,6	0,98	0,9	-15	-0,26	0,92	-0,74	0,89	-0,24			1,6	0,97	-0,29	-15	-0,26	0,94	-0,24
3	2,2	0,98	0,87	-20	-0,35	0,89	-1,03	0,83	-0,30			2,2	0,94	-0,53	-20	-0,34	0,89	-0,32
4	2,8	0,98	0,83	-25	-0,44	0,85	-1,44	0,77	-0,36			2,8	0,91	-0,82	-25	-0,43	0,83	-0,38
5	3,5	0,98	0,79	-30	-0,52	0,81	-1,87	0,70	-0,40			3,5	0,87	-1,23	-30	-0,52	0,75	-0,43
6	4,2	0,98	0,73	-35	-0,61	0,74	-2,56	0,61	-0,43			4,2	0,82	-1,67	-34	-0,60	0,68	-0,47
7	5,1	0,98	0,67	-40	-0,70	0,68	-3,30	0,52	-0,44			5,1	0,77	-2,29	-40	-0,69	0,59	-0,49
8	6	0,98	0,63	-45	-0,79	0,64	-3,84	0,45	-0,45			6	0,71	-2,92	-44	-0,78	0,51	-0,50
9	7,4	0,98	0,55	-50	-0,87	0,56	-5,02	0,36	-0,43			7,4	0,64	-3,91	-50	-0,88	0,41	-0,49
10	8,6	0,98	0,5	-55	-0,96	0,51	-5,85	0,29	-0,42			8,6	0,58	-4,73	-55	-0,95	0,34	-0,47
11	10,7	0,98	0,42	-60	-1,05	0,43	-7,36	0,21	-0,37			10,7	0,50	-6,08	-60	-1,05	0,25	-0,43
12	13,5	0,98	0,34	-65	-1,13	0,35	-9,19	0,15	-0,31			13,5	0,41	-7,68	-66	-1,14	0,17	-0,38
13	17,9	0,98	0,26	-70	-1,22	0,27	-11,53	0,09	-0,25			17,9	0,32	-9,80	-71	-1,24	0,10	-0,31
14	26,6	0,98	0,18	-75	-1,31	0,18	-14,72	0,05	-0,18			26,6	0,22	-12,98	-77	-1,34	0,05	-0,22
15	70,6	0,98	0,1	-78	-1,36	0,10	-19,82	0,02	-0,10			70,6	0,09	-21,27	-85	-1,48	0,01	-0,09
16
17

---
