OBLICZANIE SPRZĘGŁA CIERNEGO JEDNOTARCZOWEGO |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1. Wielkości wejściowe |
|
|
|
|
|
|
|
|
|
|
|
Moc przenoszona przez sprzęgło P [kW] |
|
|
|
|
|
10 |
|
|
|
|
|
Prędkość obrotowa sprzęgła n [obr/min] |
|
|
|
|
|
950 |
|
|
|
|
|
Średnica wału d [mm] |
|
|
|
|
|
42 |
|
|
|
|
|
Dopuszczalne naciski powierzchniowe ko [MPa] |
|
|
|
|
|
Wg tablicy 43 zbioru zadań. Dla zapewnienia większej trwałości sprzęgła zaleca się przyjmować niższe wartości ko, natomiast przy małych prędkościach obwodowych (do 3 m/s) oraz dla sprzęgieł rzadziej włączanych (poniżej 10 razy
w ciągu godziny) można przyjmować wartości wyższe
0,3 |
|
|
|
|
|
Współczynnik tarcia m |
|
|
|
|
|
Wg tablicy 43 zbioru zadań. Dla zwiększenia trwałości sprzęgła zaleca się przyjmować niższe wartości
0,2 |
|
|
|
|
|
Współczynnik przeciążenia K |
|
|
|
|
|
Jeżeli brak jest specjalnych wymagań, to skorzystać z tablicy 42 zbioru zadań
1,25 |
|
|
|
|
|
Współczynnik do obliczenia średniej średnicy tarcia Ds [mm] |
|
|
|
|
|
Przyjmowany od 4 do 6
5 |
|
|
|
|
|
Dopuszczalny współczynnik rozpraszania ciepła (pn)dop [J/smm2] |
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2. Obliczenia |
|
|
|
|
|
|
|
|
|
|
|
Przenoszony moment obrotowy Mmax [Nm] |
|
|
|
125,7 |
|
|
|
|
|
|
|
Prędkość obwodowa sprzęgła u [m/s] |
|
|
|
10,4 |
|
|
|
|
|
|
|
Siła włączająca Fw [N] |
|
|
|
7479,6 |
|
|
|
|
|
|
|
Minimalna szerokość okładziny ciernej b [mm] |
|
|
|
38 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3. Szerokość okładziny ciernej znormalizowana bPN [mm] |
|
|
|
|
|
Wartość ta powinna być równa lub większa od szerokości okładziny obliczonej
60 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4. Obliczenia sprawdzające |
|
|
|
|
|
|
|
|
|
|
|
4.1. Sprawdzenie równomierności rozkładu |
|
|
|
Współczynnik ten powinien mieści się w granicach od 0,15 do 0,3. Jeżeli obliczona wartość nie mieści się w tych granicach, to należy skorygować szerokość okładziny ciernej lub dane wejściowe
b/Ds |
|
|
|
|
|
|
|
nacisków na powierzchniach ciernych |
|
|
|
0,29 |
|
1 |
|
|
|
|
|
Uwaga: |
Naciski rozłożone są równomiernie na powierzchniach ciernych |
|
|
|
|
|
|
|
|
|
|
4.2. Sprawdzenie sprzęgła na rozgrzewanie |
|
|
|
|
|
|
|
|
|
|
|
Warunek na rozgrzewanie |
Jeżeli rzeczywisty współczynnik rozpraszania ciepła jest większy od dopuszczalnego, to należy odpowiednio zwiększyć szerokość okładziny ciernej lub w ostateczności skorygować dane wejściowe
|
(pu)rzecz |
<= |
(pu)dop |
|
|
|
|
|
|
|
1 |
1 |
1,97 |
<= |
2 |
|
|
|
|
|
|
|
Uwaga: |
Warunek na rozgrzewanie sprzęgła został spełniony |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

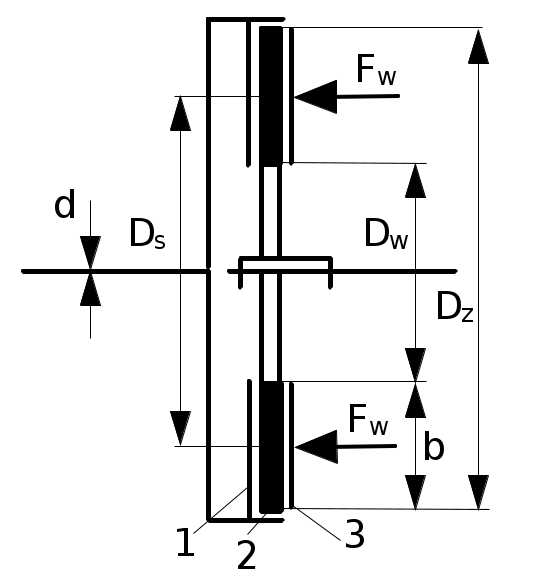

5. Podstawowe wymiary sprzęgła |
|
|
|
|
|
|
|
|
|
|
|
Średnica zewnętrzna okładziny Dz [mm] |
|
|
|
270 |
|
|
|
|
|
|
|
Średnica wewnętrzna okładziny Dw [mm] |
|
|
|
150 |
|
|
|
|
|
|
|
Średnica wału d [mm] |
|
|
|
42 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
