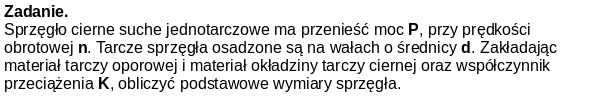

| OBLICZANIE SPRZĘGŁA CIERNEGO JEDNOTARCZOWEGO |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 1. Wielkości wejściowe |
|
|
|
|
|
|
|
|
|
|
|
| Moc przenoszona przez sprzęgło P [kW] |
|
|
|
|
|
10 |
|
|
|
|
|
| Prędkość obrotowa sprzęgła n [obr/min] |
|
|
|
|
|
950 |
|
|
|
|
|
| Średnica wału d [mm] |
|
|
|
|
|
42 |
|
|
|
|
|
| Dopuszczalne naciski powierzchniowe ko [MPa] |
|
|
|
|
|
Wg tablicy 43 zbioru zadań. Dla zapewnienia większej trwałości sprzęgła zaleca się przyjmować niższe wartości ko, natomiast przy małych prędkościach obwodowych (do 3 m/s) oraz dla sprzęgieł rzadziej włączanych (poniżej 10 razy
w ciągu godziny) można przyjmować wartości wyższe
0.3 |
|
|
|
|
|
| Współczynnik tarcia m |
|
|
|
|
|
Wg tablicy 43 zbioru zadań. Dla zwiększenia trwałości sprzęgła zaleca się przyjmować niższe wartości
0.2 |
|
|
|
|
|
| Współczynnik przeciążenia K |
|
|
|
|
|
Jeżeli brak jest specjalnych wymagań, to skorzystać z tablicy 42 zbioru zadań
1.25 |
|
|
|
|
|
| Współczynnik do obliczenia średniej średnicy tarcia Ds [mm] |
|
|
|
|
|
Przyjmowany od 4 do 6
5 |
|
|
|
|
|
| Dopuszczalny współczynnik rozpraszania ciepła (pn)dop [J/smm2] |
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 2. Obliczenia |
|
|
|
|
|
|
|
|
|
|
|

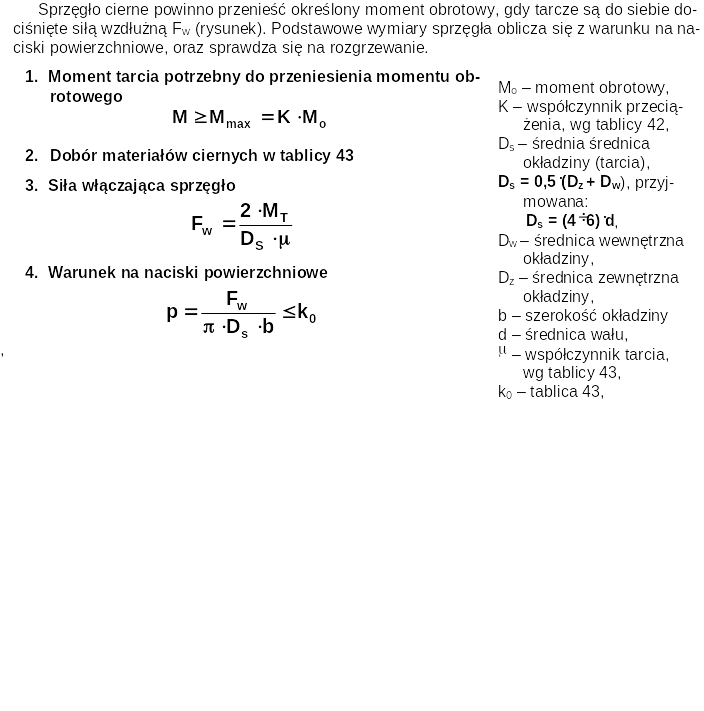

| Przenoszony moment obrotowy Mmax [Nm] |
|
|
|
125.7 |
|
|
|
|
|
|
|
| Prędkość obwodowa sprzęgła u [m/s] |
|
|
|
10.4 |
|
|
|
|
|
|
|
| Siła włączająca Fw [N] |
|
|
|
7479.6 |
|
|
|
|
|
|
|
| Minimalna szerokość okładziny ciernej b [mm] |
|
|
|
38 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

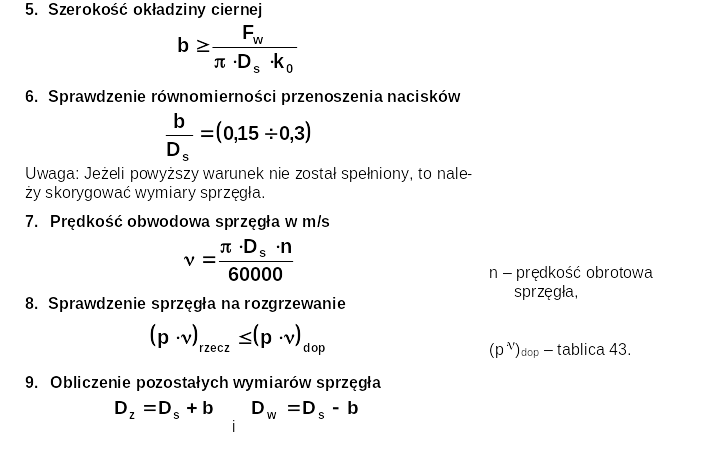

| 3. Szerokość okładziny ciernej znormalizowana bPN [mm] |
|
|
|
|
|
Wartość ta powinna być równa lub większa od szerokości okładziny obliczonej
60 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 4. Obliczenia sprawdzające |
|
|
|
|
|
|
|
|
|
|
|
| 4.1. Sprawdzenie równomierności rozkładu |
|
|
|
b/Ds |
|
|
|
|
|
|
|
| nacisków na powierzchniach ciernych |
|
|
|
0.29 |
|
1 |
|
|
|
|
|
| Uwaga: |
Naciski rozłożone są równomiernie na powierzchniach ciernych |
|
|
|
|
|
|
|
|
|
|
| 4.2. Sprawdzenie sprzęgła na rozgrzewanie |
|
|
|
|
|
|
|
|
|
|
|
| Warunek na rozgrzewanie |
|
(pu)rzecz |
<= |
(pu)dop |
|
|
|
|
|
|
|
| 1 |
1 |
1.97 |
<= |
2 |
|
|
|
|
|
|
|
| Uwaga: |
Warunek na rozgrzewanie sprzęgła został spełniony |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

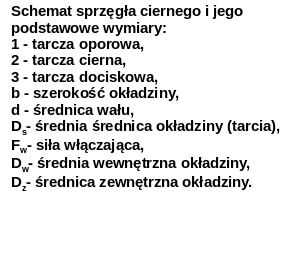

| 5. Podstawowe wymiary sprzęgła |
|
|
|
|
|
|
|
|
|
|
|
| Średnica zewnętrzna okładziny Dz [mm] |
|
|
|
270 |
|
|
|
|
|
|
|
| Średnica wewnętrzna okładziny Dw [mm] |
|
|
|
150 |
|
|
|
|
|
|
|
| Średnica wału d [mm] |
|
|
|
42 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
