Overview

Info

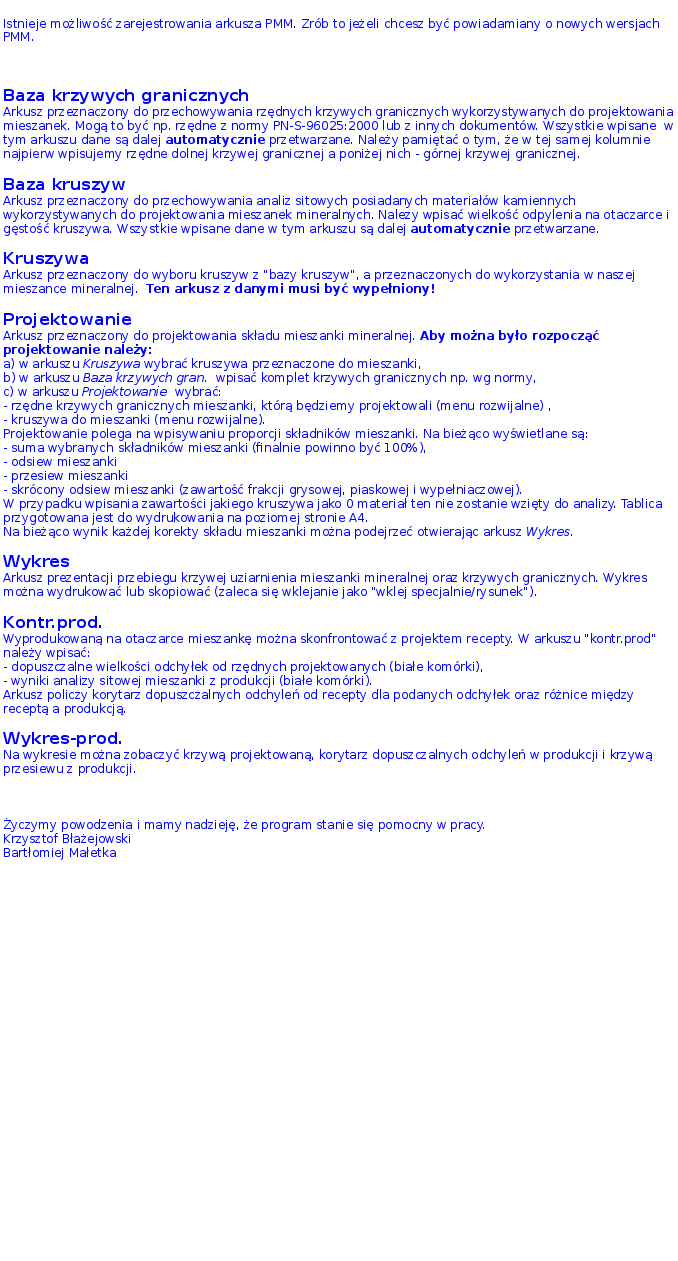

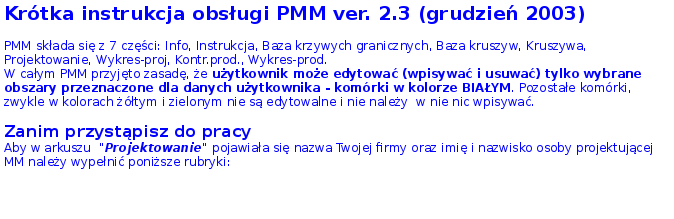

Instrukcja
Baza krzywych gran.
Baza kruszyw
Kruszywa
Projektowanie

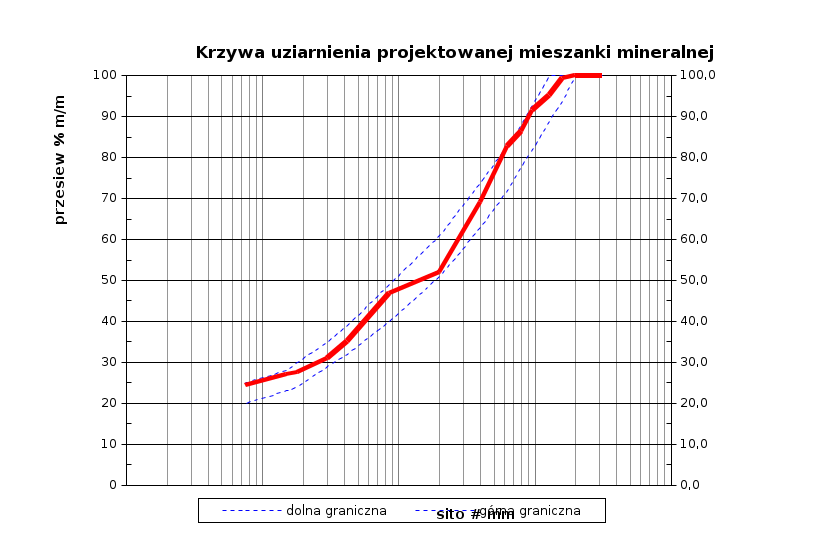

Wykres-proj
Kontr.prod.

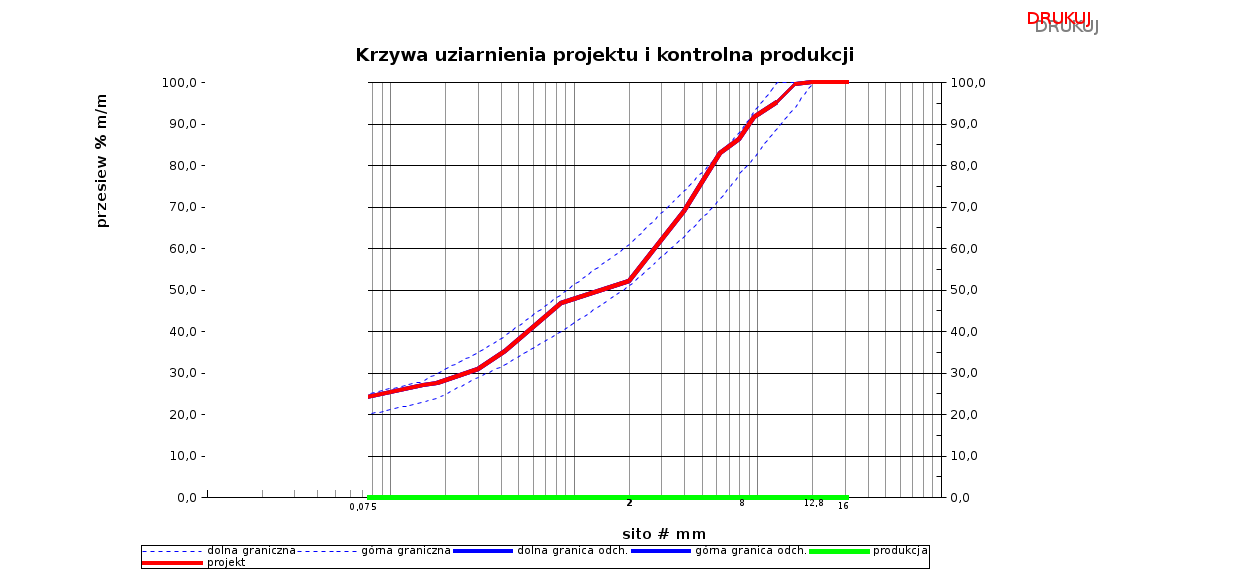

wykres-prod

Sheet 1: Info

Sheet 2: Instrukcja














Firma:	Politechnika Warszawska
Użytkownicy :	1	Adam Konarski
2
3
4
5

Sheet 3: Baza krzywych gran.

Baza z krzywymi granicznymi
mieszanek mineralnych

							Nazwa mieszanki
NAZWA	Ścieralna AL KR 1-2 0/12,8	Ścieralna AL KR 1-2 0/8	Ścieralna AL KR 3-6 0/25	Ścieralna AL KR 3-6 0/16	Ścieralna AL KR 3-6 0/12,8	Ścieralna AP KR 1-2
MIESZANKI	Ścieralna AL KR 1-2 0/12,8	Ścieralna AL KR 1-2 0/8	Ścieralna AL KR 3-6 0/25	Ścieralna AL KR 3-6 0/16	Ścieralna AL KR 3-6 0/12,8	Ścieralna AP KR 1-2
# mm	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna
31,50	100	100	100	100	100	100
25,00	100	100	90	100	100	100
20,00	100	100	85	100	100	100
16,00	100	100	80	94	100	100
12,80	88	100	74	89	88	100
9,60	80	100	68	82	79	100
8,00	75	82	64	78	75	100
6,30	70	74	60	72	69	100
4,00	61	64	54	63	60	100
2,00	50	55	45	51	50	80
0,85	40	45	36	40	40	55
0,42	32	36	29	32	32	35
0,30	29	33	26	29	29	26
0,18	25	28	22	24	24	15
0,15	23	26	21	23	23	12
0,075	20	20	18	20	20	5

# mm	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna
31,50	100	100	100	100	100	100
25,00	100	100	100	100	100	100
20,00	100	100	100	100	100	100
16,00	100	100	96	100	100	100
12,80	100	100	93	100	100	100
9,60	100	100	88	93	100	100
8,00	90	100	85	88	90	100
6,30	84	100	81	83	83	100
4,00	75	80	75	74	75	100
2,00	65	67	66	61	66	100
0,85	57	57	56	49	57	100
0,42	48	48	48	39	48	75
0,30	44	44	44	35	44	65
0,18	37	37	37	30	37	50
0,15	34	34	34	28	34	45
0,075	25	24	23	25	25	20

Sheet 4: Baza kruszyw

Baza dostępnych kruszyw - przed obliczeniem odpylania (odsiew % m/m)


Nazwa kruszywa	nr 1	nr 2	nr 3	nr 4	nr 5	nr 6	nr 7	nr 8	nr 9	nr 10	nr 11	nr 12	nr 13	nr 14	nr 15	nr 16	nr 17
Nazwa kruszywa	Mączka wapienna Mowap	mączka wapienna Bukowa	piasek naturalny rzeczny 0,075/2	piasek naturalny kopalniany 0,075/2	Piasek łamany granitowy Graniczna 0,075/2	Grys bazaltowy Wilków 2/6,3	Grys gabro Słupiec 2/5	Grys dolomit Radkowice 2/8	Grys gabro Słupiec 5/8	Grys melafirowy Borówno 5/8	Grys bazaltowy Rembiszów 4/9.6	Grys gabro Słupiec 8/12,8	Grys bazaltowy Wilków 6,3/12,8	Grys dolomit Radkowice 8/12,8	Grys dolomit Radkowice 8/12,8	Grys dolomit Siewierz 8/16	Grys bazaltowy Wilków 11/16
31,50	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0
25,00	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0
20,00	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0
16,00	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	6,8	7,3
12,80	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,2	3,4	7,9	5,1	44,0	57,2
9,60	0,0	0,0	0,0	0,0	0,0	0,0	0,0	1,0	0,0	0,0	1,1	46,0	15,4	51,2	45,2	29,2	32,8
8,00	0,0	0,0	0,0	0,0	0,0	0,0	0,0	11,5	5,4	3,4	20,9	49,0	55,3	31,7	42,9	16,0	2,5
6,30	0,0	0,0	0,0	0,0	0,0	4,7	0,3	27,5	69,0	47,2	50,3	4,5	21,2	7,6	5,2	3,4	0,2
4,00	0,0	0,0	0,0	0,6	0,6	39,1	54,0	36,1	24,3	40,4	26,4	0,2	4,7	1,2	0,6	0,0	0,0
2,00	0,0	0,0	0,0	1,5	7,4	48,7	42,5	21,2	1,0	7,1	0,0	0,0	0,0	0,0	0,0	0,0	0,0
0,85	0,0	0,2	1,3	11,7	30,1	7,5	2,8	1,5	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0
0,42	0,0	0,9	15,4	50,6	25,4	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0
0,30	0,3	1,0	18,3	18,4	9,6	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0
0,18	0,5	2,3	49,8	14,1	14,8	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0
0,15	0,6	1,8	7,2	1,1	3,7	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0
0,075	9,4	12,3	7,5	1,4	6,5	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0
<0,075	89,2	81,5	0,5	0,6	1,9	0,0	0,4	1,2	0,3	1,9	1,3	0,1	0,0	0,4	1,0	0,6	0,0
suma %	100,0	100,0	100,0	100,0	100,0	100,0	100,0	100,0	100,0	100,0	100,0	100,0	100,0	100,0	100,0	100,0	100,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0
odpylanie %	0,0%	0,0%	0,0%	0,0%	0,0%	0,0%	0,0%	0,0%	0,0%	0,0%	0,0%	0,0%	0,0%	0,0%	0,0%	0,0%	0,0%	0,0%	0,0%
gęstość, g/cm3	2,75	2,75	2,65	2,65	2,65	2,65	3,00	3,00	3,00	3,00	3,00	3,00	3,00	3,00	3,00	3,00	3,00	3,00	3,00







																											lll

Sheet 5: Kruszywa

Wybór kruszyw do projektu

									Lista kruszyw
Nazwa kruszywa	nr 1	nr 4	nr 6	nr 13	nr 17
								nr 1
								nr 2
31,50	0,0	0,0	0,0	0,0	0,0	0,0	0,0	nr 3
25,00	0,0	0,0	0,0	0,0	0,0	0,0	0,0	nr 4
20,00	0,0	0,0	0,0	0,0	0,0	0,0	0,0	nr 5
16,00	0,0	0,0	0,0	0,0	7,3	0,0	0,0	nr 6
12,80	0,0	0,0	0,0	3,4	57,2	0,0	0,0	nr 7
9,60	0,0	0,0	0,0	15,4	32,8	0,0	0,0	nr 8
8,00	0,0	0,0	0,0	55,3	2,5	0,0	0,0	nr 9
6,30	0,0	0,0	4,7	21,2	0,2	0,0	0,0	nr 10
4,00	0,0	0,6	39,1	4,7	0,0	0,0	0,0	nr 11
2,00	0,0	1,5	48,7	0,0	0,0	0,0	0,0	nr 12
0,85	0,0	11,7	7,5	0,0	0,0	0,0	0,0	nr 13
0,42	0,0	50,6	0,0	0,0	0,0	0,0	0,0	nr 14
0,30	0,3	18,4	0,0	0,0	0,0	0,0	0,0	nr 15
0,18	0,5	14,1	0,0	0,0	0,0	0,0	0,0	nr 16
0,15	0,6	1,1	0,0	0,0	0,0	0,0	0,0	nr 17
0,075	9,4	1,4	0,0	0,0	0,0	0,0	0,0
<0,075	89,2	0,6	0,0	0,0	0,0	0,0	0,0
suma	100,0	100,0	100,0	100,0	100,0	0,0	0,0
odpylanie %	0,0%	0,0%	0,0%	0,0%	0,0%	0,0%	0,0%
gęstość,g/cm3	2,75	2,65	2,65	3,00	3,00	0,00	0,00

Sheet 6: Projektowanie

	Obliczenie krzywej uziarnienia mieszanki mineralnej

		Składniki i ich proporcje w % m/m
		nr 1	nr 4	nr 6	nr 13	nr 17			Projekt mieszanki			Wybierz
suma składn.		nr 1	nr 4	nr 6	nr 13	nr 17						krzywe graniczne
100		27	23	34	9	7	0	0	rzędne krzywej		odsiew	Ścieralna AL KR 3-6 0/16
100		27	23	34	9	7	0	0			skrócony	Ścieralna AL KR 3-6 0/16
	sito #	odsiewy materiałów po odpyleniu i korektach							odsiew	przesiew		dolna	górna
31,50	31,50	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,00	100,0		100	100
25,00	25,00	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,00	100,0		100	100
20,00	20,00	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,00	100,0		100	100
16,00	16,00	0,0	0,0	0,0	0,0	7,3	0,0	0,0	0,51	99,5		94	100
12,80	12,80	0,0	0,0	0,0	3,4	57,2	0,0	0,0	4,31	95,2		89	100
9,60	9,60	0,0	0,0	0,0	15,4	32,8	0,0	0,0	3,68	91,5		82	93
8,00	8,00	0,0	0,0	0,0	55,3	2,5	0,0	0,0	5,15	86,4		78	88
6,30	6,30	0,0	0,0	4,7	21,2	0,2	0,0	0,0	3,52	82,8		72	83
4,00	4,00	0,0	0,6	39,1	4,7	0,0	0,0	0,0	13,86	69,0		63	74
2,00	2,00	0,0	1,5	48,7	0,0	0,0	0,0	0,0	16,90	52,1	47,9	51	61
0,85	0,85	0,0	11,7	7,5	0,0	0,0	0,0	0,0	5,24	46,8		40	49
0,42	0,42	0,0	50,6	0,0	0,0	0,0	0,0	0,0	11,64	35,2		32	39
0,30	0,30	0,3	18,4	0,0	0,0	0,0	0,0	0,0	4,31	30,9		29	35
0,18	0,18	0,5	14,1	0,0	0,0	0,0	0,0	0,0	3,38	27,5		24	30
0,15	0,15	0,6	1,1	0,0	0,0	0,0	0,0	0,0	0,42	27,1		23	28
0,075	0,075	9,4	1,4	0,0	0,0	0,0	0,0	0,0	2,86	24,2	27,8	20	25
0,001	<0,075	89,2	0,6	0,0	0,0	0,0	0,0	0,0	24,22		24,2	20	25
	suma	100,0	100,0	100,0	100,0	100,0	0,0	0,0	100,0
	odpylenie	0,0%	0,0%	0,0%	0,0%	0,0%	0,0%	0,0%
	gęstość	2,75	2,65	2,65	3,00	3,00	0,00	0,00

	Mieszanka:	Frakcja grysowa, %:		47,9		Wykonał:	Adam Konarski			Politechnika Warszawska
		Frakcja piaskowa, %:		27,8
		Frakcja wypełniacz.%:		24,2
		Gęstość MM, g/cm3		-		Dnia:	16.1.2022
	Nie podano gęstości wszystkich kruszyw użytych do MM i nie można podać gęstości całej MM!

	Obliczenie uziarnienia materiałów po korekcie odpylenia do sumy 100%									Gęstośc
		materiały po odpyleniu i skorygowaniu do 100%								9,82	1
	31,50	0,0	0,0	0,0	0,0	0,0	0,0	0,0		8,68	1
	25,00	0,0	0,0	0,0	0,0	0,0	0,0	0,0		12,83	1
	20,00	0,0	0,0	0,0	0,0	0,0	0,0	0,0		3,00	1
	16,00	0,0	0,0	0,0	0,0	7,3	0,0	0,0		2,33	1
	12,80	0,0	0,0	0,0	3,4	57,2	0,0	0,0		0,00	1
	9,6	0,0	0,0	0,0	15,4	32,8	0,0	0,0		Gęstośc
	8	0,0	0,0	0,0	55,3	2,5	0,0	0,0		0,00	1
	6,30	0,0	0,0	4,7	21,2	0,2	0,0	0,0		0,00	1
	4,00	0,0	0,6	39,1	4,7	0,0	0,0	0,0		0,00	1
	2,00	0,0	1,5	48,7	0,0	0,0	0,0	0,0		#DIV/0!	1
	0,85	0,0	11,7	7,5	0,0	0,0	0,0	0,0		#DIV/0!	1
	0,42	0,0	50,6	0,0	0,0	0,0	0,0	0,0		0,00	1
	0,30	0,3	18,4	0,0	0,0	0,0	0,0	0,0
	0,18	0,5	14,1	0,0	0,0	0,0	0,0	0,0
	0,15	0,6	1,1	0,0	0,0	0,0	0,0	0,0
	0,075	9,4	1,4	0,0	0,0	0,0	0,0	0,0
	<0,075	89,2	0,6	0,0	0,0	0,0	0,0	0,0
	suma	100,0	100,0	100,0	100,0	100,0	0,0	0,0


	Obliczenie uziarnienia materiałów po odpyleniu

	31,50	0,0	0,0	0,0	0,0	0,0	0,0	0,0
	25,00	0,0	0,0	0,0	0,0	0,0	0,0	0,0
	20,00	0,0	0,0	0,0	0,0	0,0	0,0	0,0
	16,00	0,0	0,0	0,0	0,0	7,3	0,0	0,0
	12,80	0,0	0,0	0,0	3,4	57,2	0,0	0,0
	9,60	0,0	0,0	0,0	15,4	32,8	0,0	0,0
	8,00	0,0	0,0	0,0	55,3	2,5	0,0	0,0
	6,30	0,0	0,0	4,7	21,2	0,2	0,0	0,0
	4,00	0,0	0,6	39,1	4,7	0,0	0,0	0,0
	2,00	0,0	1,5	48,7	0,0	0,0	0,0	0,0
	0,85	0,0	11,7	7,5	0,0	0,0	0,0	0,0
	0,42	0,0	50,6	0,0	0,0	0,0	0,0	0,0
	0,30	0,3	18,4	0,0	0,0	0,0	0,0	0,0
	0,18	0,5	14,1	0,0	0,0	0,0	0,0	0,0
	0,15	0,6	1,1	0,0	0,0	0,0	0,0	0,0
	0,075	9,4	1,4	0,0	0,0	0,0	0,0	0,0
	<0,075	89,2	0,6	0,0	0,0	0,0	0,0	0,0
	suma	100,0	100,0	100,0	100,0	100,0	0,0	0,0
	wsp.korekcyjny	1,000	1,000	1,000	1,000	1,000	1,000	1,000
	suma po zao.	100,000	100,000	100,000	100,000	100,000	0,000	0,000
	różnica do zao.	0,000	0,000	0,000	0,000	0,000	100,000	100,000
	różnica po zao.	0	0	0	0	0	100	100
	adres max	$C$76	$C$71	$C$69	$C$66	$C$64	$C$60	$C$60
	wartość max	89,200	50,600	48,700	55,300	57,200	0,000	0,000

Sheet 7: Wykres-proj

Sheet 8: Kontr.prod.

Analiza wyników produkcji MMA wg zaprojektowanej recepty
Zaakceptowany projekt MMA po wyprodukowaniu w WMB należy sprawdzić czy mieści się w normowych granicach odchyleń


	Projekt mieszanki			dop. odchyl.	Normowe		PRODUKCJA			Obliczone
				od recepty	dopuszczalne		analiza po ekstrakcji			Różnice między krzywymi
	rzędne krzywej		odsiew	+/-	granice odchyleń		rzędne krzywej		odsiew	projektowaną i
			skrócony	dla kategorii	od recepty (KR3-6)				skrócony	wyprodukowaną
sito #	odsiew	przesiew		ruchu	górna	dolna	odsiew	przesiew		sito #	różnica
31,50	0,00	100,0		0,0	100,0	100,0		0,0		31,50	100,0
25,00	0,00	100,0		0,0	100,0	100,0		0,0		25,00	100,0
20,00	0,00	100,0		0,0	100,0	100,0	0,00	0,0		20,00	100,0
16,00	0,51	99,5		0,0	99,5	99,5	0,00	0,0		16,00	99,5
12,80	4,31	95,2		0,0	95,2	95,2	0,00	0,0		12,80	95,2
9,60	3,68	91,5		0,0	91,5	91,5	0,00	0,0		9,60	91,5
8,00	5,15	86,4		0,0	86,4	86,4	0,00	0,0		8,00	86,4
6,30	3,52	82,8		0,0	82,8	82,8	0,00	0,0		6,30	82,8
4,00	13,86	69,0		0,0	69,0	69,0	0,00	0,0		4,00	69,0
2,00	16,90	52,1	47,9	0,0	52,1	52,1	0,00	0,0	0,0	2,00	52,1
0,85	5,24	46,8		0,0	46,8	46,8	0,00	0,0		0,85	46,8
0,42	11,64	35,2		0,0	35,2	35,2	0,00	0,0		0,42	35,2
0,30	4,31	30,9		0,0	30,9	30,9	0,00	0,0		0,30	30,9
0,18	3,38	27,5		0,0	27,5	27,5	0,00	0,0		0,18	27,5
0,15	0,42	27,1		0,0	27,1	27,1	0,00	0,0		0,15	27,1
0,075	2,86	24,2	27,8	0,0	24,2	24,2	0,00	0,0	0,0	0,075	24,2
<0,075	24,22		24,2				0,00		0,0
						suma=	0,00
