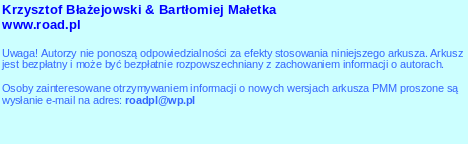

Sheet 1: Info

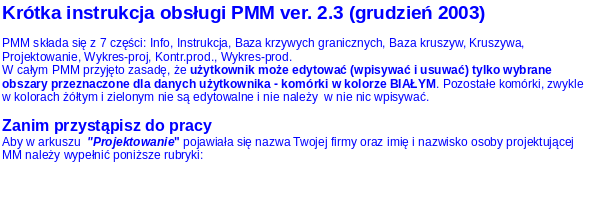

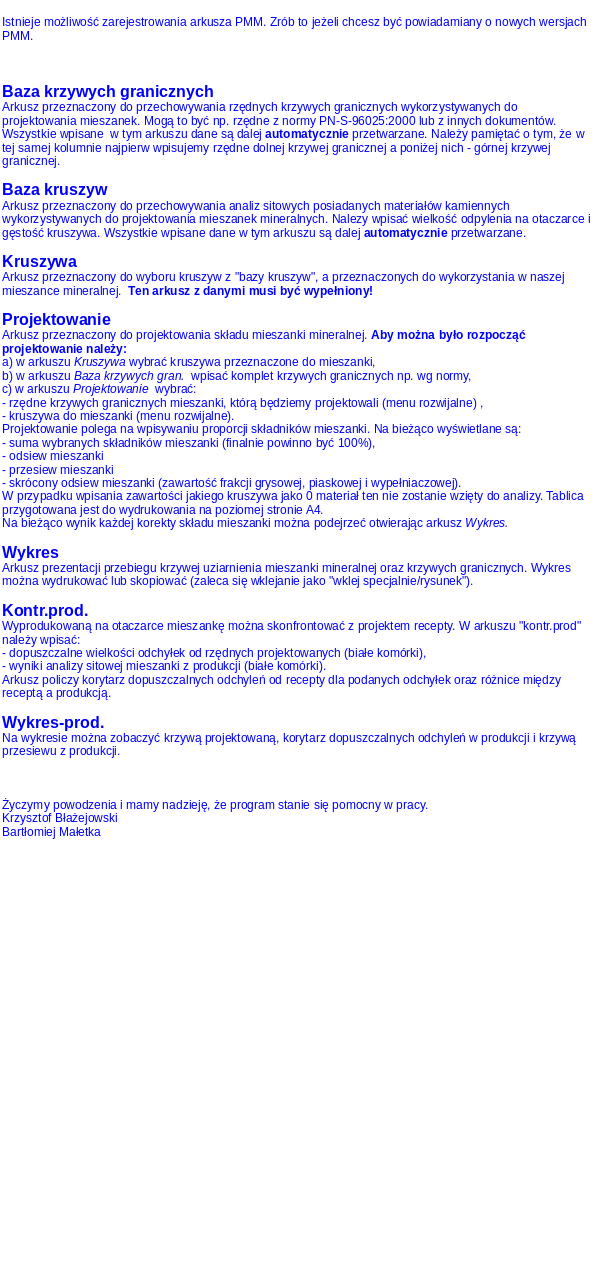

Sheet 2: Instrukcja














	Firma:		Politechnika Warszawska
	Użytkownicy :		1
	2
	3
	4
	5

Sheet 3: Baza krzywych gran.

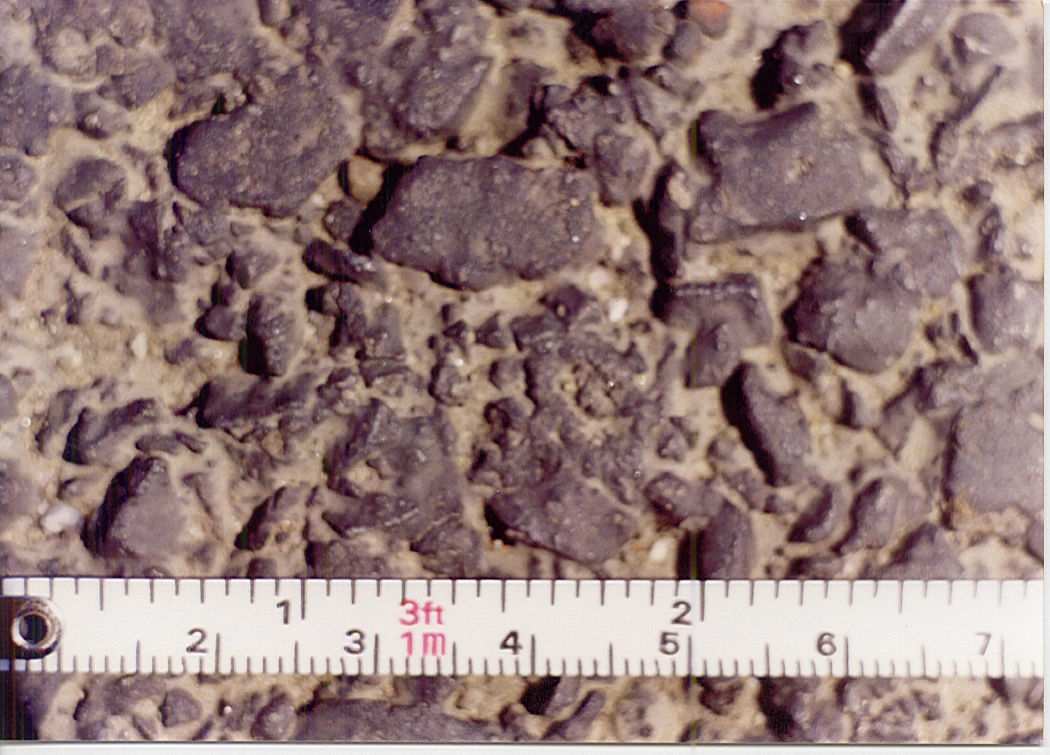

Baza z krzywymi granicznymi
mieszanek mineralnych

							Nazwa mieszanki
NAZWA	Ścieralna AL KR 1-2 0/12,8	Ścieralna AL KR 1-2 0/8	Ścieralna AL KR 3-6 0/25	Ścieralna AL KR 3-6 0/16	Ścieralna AL KR 3-6 0/12,8	Ścieralna AP KR 1-2
MIESZANKI	Ścieralna AL KR 1-2 0/12,8	Ścieralna AL KR 1-2 0/8	Ścieralna AL KR 3-6 0/25	Ścieralna AL KR 3-6 0/16	Ścieralna AL KR 3-6 0/12,8	Ścieralna AP KR 1-2
# mm	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna
31.50	100	100	100	100	100	100
25.00	100	100	90	100	100	100
20.00	100	100	85	100	100	100
16.00	100	100	80	94	100	100
12.80	88	100	74	89	88	100
9.60	80	100	68	82	79	100
8.00	75	82	64	78	75	100
6.30	70	74	60	72	69	100
4.00	61	64	54	63	60	100
2.00	50	55	45	51	50	80
0.85	40	45	36	40	40	55
0.42	32	36	29	32	32	35
0.30	29	33	26	29	29	26
0.18	25	28	22	24	24	15
0.15	23	26	21	23	23	12
0.075	20	20	18	20	20	5

# mm	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna
31.50	100	100	100	100	100	100
25.00	100	100	100	1001	100	100
20.00	100	100	100	100	100	100
16.00	100	100	96	100	100	100
12.80	100	100	93	100	100	100
9.60	100	100	88	93	100	100
8.00	90	100	85	88	90	100
6.30	84	100	81	83	83	100
4.00	75	80	75	74	75	100
2.00	65	67	66	61	66	100
0.85	57	57	56	49	57	100
0.42	48	48	48	39	48	75
0.30	44	44	44	35	44	65
0.18	37	37	37	30	37	50
0.15	34	34	34	28	34	45
0.075	25	24	23	25	25	20

Sheet 4: Baza kruszyw

Baza dostępnych kruszyw - przed obliczeniem odpylania (odsiew % m/m)


Nazwa kruszywa	nr 1	nr 2	nr 3	nr 4	nr 5	nr 6	nr 7	nr 8	nr 9	nr 10	nr 11	nr 12	nr 13	nr 14	nr 15	nr 16	nr 17	nr 18	nr 19
Nazwa kruszywa	mączka wapienna Mowap	mączka wapienna Bukowa	piasek naturalny rzeczny 0,075/2	piasek naturalny kopalniany 0,075/2	piasek łamany Geniusze 0/2	piasek łamany granitowy Graniczna 0/2	grys bazaltowy 2/6,3	grys bazaltowy (2/5) 2/6,3	grys gabro 2/5	grys dolomit 2/8	grys bazaltowy 5/8	grys melafirowy 5/8	grys gabro 5/8	grys bazaltowy (8/11) 6,3/12,8	grys bazaltowy 6,3/12,8	grys dolomit 6,3/12,8	grys gabro 8/12,8	grys dolomitowy 8/16	grys bazaltowy 11/16
31.50	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0
25.00	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0
20.00	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0
16.00	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	6.8	7.3
12.80	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	2.0	1.8	7.9	8.0	44.0	57.2
9.60	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.5	0.0	0.9	0.0	45.1	12.0	51.2	59.2	29.2	32.8
8.00	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	5.1	3.0	4.7	5.8	44.2	57.7	31.7	24.9	16.0	2.5
6.30	0.0	0.0	0.0	0.0	0.0	0.0	4.7	1.1	2.6	19.6	34.5	39.8	44.7	7.8	19.8	7.6	6.3	3.4	0.2
4.00	0.0	0.0	0.0	0.6	0.6	0.0	39.1	38.5	48.3	41.1	56.9	48.7	45.9	0.8	8.7	1.2	1.1	0.0	0.0
2.00	0.0	0.0	0.0	1.5	7.4	7.5	48.7	51.6	43.1	31.2	5.6	5.9	3.0	0.0	0.0	0.0	0.0	0.0	0.0
0.85	0.0	0.2	1.3	11.7	30.1	37.2	7.5	8.3	5.5	2.1	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0
0.42	0.0	0.9	15.4	50.6	25.4	23.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0
0.30	0.0	1.0	18.3	18.4	9.6	8.9	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0
0.18	0.1	2.3	49.8	14.1	14.8	13.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0
0.15	1.9	1.8	7.2	1.1	3.7	2.4	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0
0.075	9.0	12.3	7.5	1.4	6.5	6.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0
<0,075	89.0	81.5	0.5	0.6	1.9	2.0	0.0	0.5	0.5	0.4	0.0	0.0	0.6	0.1	0.0	0.4	0.5	0.6	0.0
suma %	100.0	100.0	100.0	100.0	100.0	100.0	100.0	100.0	100.0	100.0	100.0	100.0	100.0	100.0	100.0	100.0	100.0	100.0	100.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0
odpylanie %	0.0%	0.0%	0.0%	0.0%	0.0%	0.0%	0.0%	0.0%	0.0%	0.0%	0.0%	0.0%	0.0%	0.0%	0.0%	0.0%	0.0%	0.0%	0.0%
gęstość, g/cm3	2.75	2.75	2.65	2.65	2.65	2.65	3.00	3.00	3.00	3.00	3.00	3.00	3.00	3.00	3.00	3.00	3.00	3.00	3.00







																											lll

Sheet 5: Kruszywa

Wybór kruszyw do projektu

									Lista kruszyw
Nazwa kruszywa
								nr 1
								nr 2
31.50	0.0	0.0	0.0	0.0	0.0	0.0	0.0	nr 3
25.00	0.0	0.0	0.0	0.0	0.0	0.0	0.0	nr 4
20.00	0.0	0.0	0.0	0.0	0.0	0.0	0.0	nr 5
16.00	0.0	0.0	0.0	0.0	0.0	0.0	0.0	nr 6
12.80	0.0	0.0	0.0	0.0	0.0	0.0	0.0	nr 7
9.60	0.0	0.0	0.0	0.0	0.0	0.0	0.0	nr 8
8.00	0.0	0.0	0.0	0.0	0.0	0.0	0.0	nr 9
6.30	0.0	0.0	0.0	0.0	0.0	0.0	0.0	nr 10
4.00	0.0	0.0	0.0	0.0	0.0	0.0	0.0	nr 11
2.00	0.0	0.0	0.0	0.0	0.0	0.0	0.0	nr 12
0.85	0.0	0.0	0.0	0.0	0.0	0.0	0.0	nr 13
0.42	0.0	0.0	0.0	0.0	0.0	0.0	0.0	nr 14
0.30	0.0	0.0	0.0	0.0	0.0	0.0	0.0	nr 15
0.18	0.0	0.0	0.0	0.0	0.0	0.0	0.0	nr 16
0.15	0.0	0.0	0.0	0.0	0.0	0.0	0.0	nr 17
0.075	0.0	0.0	0.0	0.0	0.0	0.0	0.0	nr 18
<0,075	0.0	0.0	0.0	0.0	0.0	0.0	0.0	nr 19
suma	0.0	0.0	0.0	0.0	0.0	0.0	0.0
odpylanie %	0.0%	0.0%	0.0%	0.0%	0.0%	0.0%	0.0%
gęstość,g/cm3	0.00	0.00	0.00	0.00	0.00	0.00	0.00

Sheet 6: Projektowanie

	Obliczenie krzywej uziarnienia mieszanki mineralnej

		Składniki i ich proporcje w % m/m
									Projekt mieszanki			Wybierz
suma składn.												krzywe graniczne
0		0	0	0	0	0	0	0	rzędne krzywej		odsiew
0		0	0	0	0	0	0	0			skrócony
	sito #	odsiewy materiałów po odpyleniu i korektach							odsiew	przesiew		dolna	górna
31.50	31.50	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.00	0.0		#N/A	#N/A
25.00	25.00	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.00	0.0		#N/A	#N/A
20.00	20.00	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.00	0.0		#N/A	#N/A
16.00	16.00	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.00	0.0		#N/A	#N/A
12.80	12.80	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.00	0.0		#N/A	#N/A
9.60	9.60	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.00	0.0		#N/A	#N/A
8.00	8.00	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.00	0.0		#N/A	#N/A
6.30	6.30	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.00	0.0		#N/A	#N/A
4.00	4.00	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.00	0.0		#N/A	#N/A
2.00	2.00	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.00	0.0	0.0	#N/A	#N/A
0.85	0.85	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.00	0.0		#N/A	#N/A
0.42	0.42	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.00	0.0		#N/A	#N/A
0.30	0.30	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.00	0.0		#N/A	#N/A
0.18	0.18	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.00	0.0		#N/A	#N/A
0.15	0.15	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.00	0.0		#N/A	#N/A
0.075	0.075	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.00	0.0	0.0	#N/A	#N/A
0.001	<0,075	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.00		0.0	#N/A	#N/A
	suma	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0
	odpylenie	0.0%	0.0%	0.0%	0.0%	0.0%	0.0%	0.0%
	gęstość	0.00	0.00	0.00	0.00	0.00	0.00	0.00

	Mieszanka:	Frakcja grysowa, %:		0.0		Wykonał:				Politechnika Warszawska
		Frakcja piaskowa, %:		0.0
		Frakcja wypełniacz.%:		0.0
		Gęstość MM, g/cm3		-		Dnia:	25/8/2022
	Nie podano gęstości wszystkich kruszyw użytych do MM i nie można podać gęstości całej MM!

	Obliczenie uziarnienia materiałów po korekcie odpylenia do sumy 100%									Gęstośc
		materiały po odpyleniu i skorygowaniu do 100%								0.00	1
	31.50	0.0	0.0	0.0	0.0	0.0	0.0	0.0		0.00	1
	25.00	0.0	0.0	0.0	0.0	0.0	0.0	0.0		0.00	1
	20.00	0.0	0.0	0.0	0.0	0.0	0.0	0.0		0.00	1
	16.00	0.0	0.0	0.0	0.0	0.0	0.0	0.0		0.00	1
	12.80	0.0	0.0	0.0	0.0	0.0	0.0	0.0		0.00	1
	9.6	0.0	0.0	0.0	0.0	0.0	0.0	0.0		Gęstośc
	8	0.0	0.0	0.0	0.0	0.0	0.0	0.0		0.00	1
	6.30	0.0	0.0	0.0	0.0	0.0	0.0	0.0		0.00	1
	4.00	0.0	0.0	0.0	0.0	0.0	0.0	0.0		0.00	1
	2.00	0.0	0.0	0.0	0.0	0.0	0.0	0.0		0.00	1
	0.85	0.0	0.0	0.0	0.0	0.0	0.0	0.0		0.00	1
	0.42	0.0	0.0	0.0	0.0	0.0	0.0	0.0		0.00	1
	0.30	0.0	0.0	0.0	0.0	0.0	0.0	0.0
	0.18	0.0	0.0	0.0	0.0	0.0	0.0	0.0
	0.15	0.0	0.0	0.0	0.0	0.0	0.0	0.0
	0.075	0.0	0.0	0.0	0.0	0.0	0.0	0.0
	<0,075	0.0	0.0	0.0	0.0	0.0	0.0	0.0
	suma	0.0	0.0	0.0	0.0	0.0	0.0	0.0


	Obliczenie uziarnienia materiałów po odpyleniu

	31.50	0.0	0.0	0.0	0.0	0.0	0.0	0.0
	25.00	0.0	0.0	0.0	0.0	0.0	0.0	0.0
	20.00	0.0	0.0	0.0	0.0	0.0	0.0	0.0
	16.00	0.0	0.0	0.0	0.0	0.0	0.0	0.0
	12.80	0.0	0.0	0.0	0.0	0.0	0.0	0.0
	9.60	0.0	0.0	0.0	0.0	0.0	0.0	0.0
	8.00	0.0	0.0	0.0	0.0	0.0	0.0	0.0
	6.30	0.0	0.0	0.0	0.0	0.0	0.0	0.0
	4.00	0.0	0.0	0.0	0.0	0.0	0.0	0.0
	2.00	0.0	0.0	0.0	0.0	0.0	0.0	0.0
	0.85	0.0	0.0	0.0	0.0	0.0	0.0	0.0
	0.42	0.0	0.0	0.0	0.0	0.0	0.0	0.0
	0.30	0.0	0.0	0.0	0.0	0.0	0.0	0.0
	0.18	0.0	0.0	0.0	0.0	0.0	0.0	0.0
	0.15	0.0	0.0	0.0	0.0	0.0	0.0	0.0
	0.075	0.0	0.0	0.0	0.0	0.0	0.0	0.0
	<0,075	0.0	0.0	0.0	0.0	0.0	0.0	0.0
	suma	0.0	0.0	0.0	0.0	0.0	0.0	0.0
	wsp.korekcyjny	1.000	1.000	1.000	1.000	1.000	1.000	1.000
	suma po zao.	0.000	0.000	0.000	0.000	0.000	0.000	0.000
	różnica do zao.	100.000	100.000	100.000	100.000	100.000	100.000	100.000
	różnica po zao.	100	100	100	100	100	100	100
	adres max	$C$60	$C$60	$C$60	$C$60	$C$60	$C$60	$C$60
	wartość max	0.000	0.000	0.000	0.000	0.000	0.000	0.000

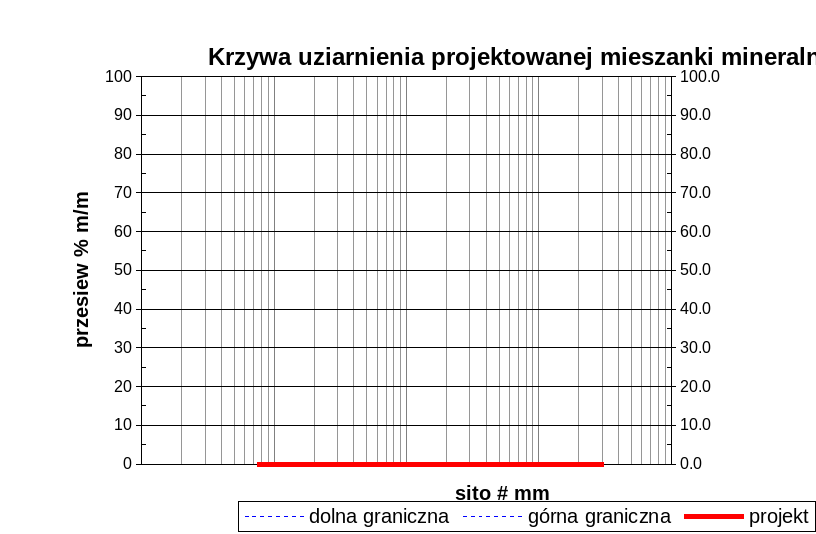

Sheet 7: Wykres-proj

Sheet 8: Kontr.prod.

Analiza wyników produkcji MMA wg zaprojektowanej recepty
Zaakceptowany projekt MMA po wyprodukowaniu w WMB należy sprawdzić czy mieści się w normowych granicach odchyleń


	Projekt mieszanki			dop. odchyl.	Normowe		PRODUKCJA			Obliczone
				od recepty	dopuszczalne		analiza po ekstrakcji			Różnice między krzywymi
	rzędne krzywej		odsiew	+/-	granice odchyleń		rzędne krzywej		odsiew	projektowaną i
			skrócony	dla kategorii	od recepty (KR3-6)				skrócony	wyprodukowaną
sito #	odsiew	przesiew		ruchu	górna	dolna	odsiew	przesiew		sito #	różnica
31.50	0.00	0.0		4.0	4.0	-4.0		100.0		31.50	-100.0
25.00	0.00	0.0		4.0	4.0	-4.0		100.0		25.00	-100.0
20.00	0.00	0.0		4.0	4.0	-4.0	5.00	95.0		20.00	-95.0
16.00	0.00	0.0		4.0	4.0	-4.0	14.00	81.0		16.00	-81.0
12.80	0.00	0.0		4.0	4.0	-4.0	11.00	70.0		12.80	-70.0
9.60	0.00	0.0		4.0	4.0	-4.0	6.00	64.0		9.60	-64.0
8.00	0.00	0.0		4.0	4.0	-4.0	7.00	57.0		8.00	-57.0
6.30	0.00	0.0		4.0	4.0	-4.0	10.00	47.0		6.30	-47.0
4.00	0.00	0.0		4.0	4.0	-4.0	7.00	40.0		4.00	-40.0
2.00	0.00	0.0	0.0	4.0	4.0	-4.0	11.00	29.0	71.0	2.00	-29.0
0.85	0.00	0.0		2.0	2.0	-2.0	11.00	18.0		0.85	-18.0
0.42	0.00	0.0		2.0	2.0	-2.0	6.00	12.0		0.42	-12.0
0.30	0.00	0.0		2.0	2.0	-2.0	1.00	11.0		0.30	-11.0
0.18	0.00	0.0		2.0	2.0	-2.0	2.00	9.0		0.18	-9.0
0.15	0.00	0.0		2.0	2.0	-2.0	1.00	8.0		0.15	-8.0
0.075	0.00	0.0	0.0	1.5	1.5	-1.5	2.00	6.0	23.0	0.075	-6.0
<0,075	0.00		0.0				6.00		6.0
						suma=	100.00

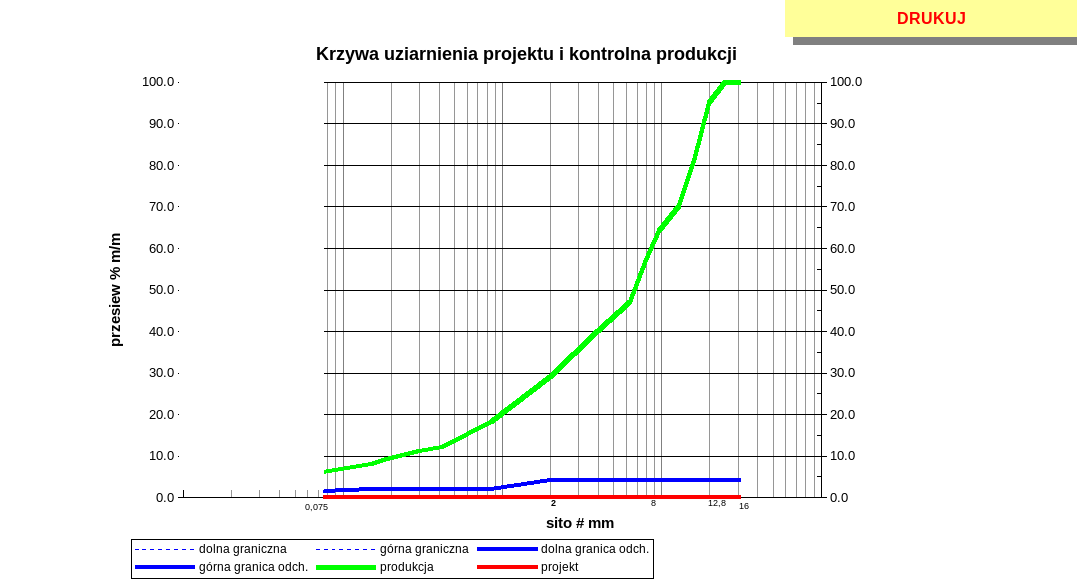

Sheet 9: wykres-prod
