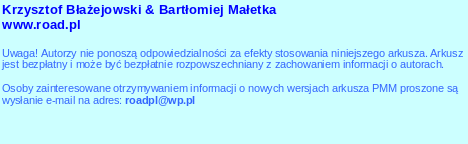

Sheet 1: Info

---

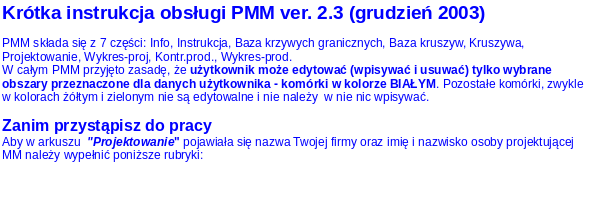

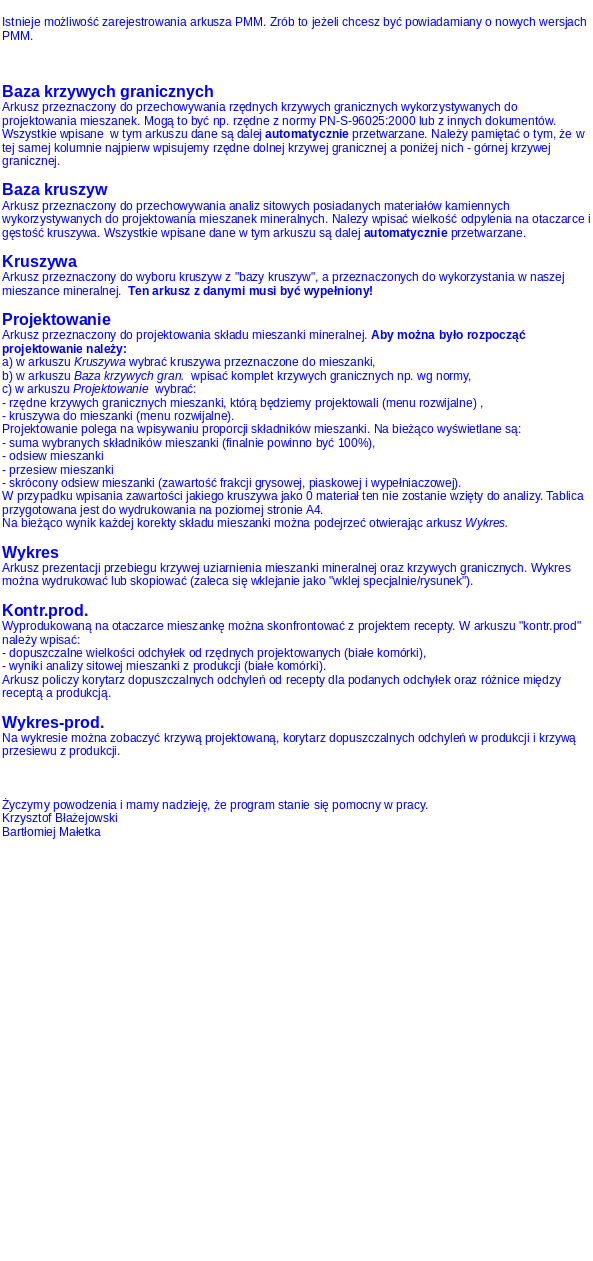

Sheet 2: Instrukcja

	Firma:		Politechnika Warszawska
	Użytkownicy :		1	Imię i Nazwisko
	2
	3
	4
	5

---

Sheet 3: Baza krzywych gran.

Baza z krzywymi granicznymi
mieszanek mineralnych
							Nazwa mieszanki
NAZWA	SMA 0/9,6 KR1-2	SMA 0/8 KR1-2	SMA 0/6,3 KR1-2	SMA 0/4 KR1-2	SMA 0/12,8 KR3-6	SMA 0/9,6 KR3-6	SMA 0/8 KR3-6
MIESZANKI
# mm	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna	dolna
31.50	100	100	100	100	100	100	100
25.00	100	100	100	100	100	100	100
20.00	100	100	100	100	100	100	100
16.00	100	100	100	100	100	100	100
12.80	100	100	100	100	90	100	100
9.60	90	100	100	100	45	90	100
8.00	45	90	100	100	35	45	90
6.30	35	45	90	100	30	35	45
4.00	26	28	35	90	24	26	28
2.00	20	20	25	30	17	20	20
0.85	15	15	17	19	12	15	15
0.42	11	12	13	15	10	11	12
0.30	9	11	12	13	10	9	11
0.18	8	10	10	11	9	8	10
0.15	8	10	10	11	9	8	10
0.075	8	10	10	10	8	8	10
# mm	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna	górna
31.50	100	100	100	100	100	100	100
25.00	100	100	100	100	100	100	100
20.00	100	100	100	100	100	100	100
16.00	100	100	100	100	100	100	100
12.80	100	100	100	100	100	100	100
9.60	100	100	100	100	60	100	100
8.00	80	100	100	100	48	75	100
6.30	55	70	100	100	40	47	70
4.00	40	40	50	100	32	32	35
2.00	30	30	35	40	25	25	25
0.85	24	25	27	29	21	22	23
0.42	21	22	24	26	20	19	21
0.30	19	21	23	24	19	18	20
0.18	17	19	20	21	18	16	17
0.15	16	18	19	20	17	15	16
0.075	13	15	15	15	13	13	13

---

Sheet 4: Baza kruszyw

Baza dostępnych kruszyw - przed obliczeniem odpylania (odsiew % m/m)
Nazwa kruszywa	nr 1	nr 2	nr 3	nr 4	nr 5	nr 6	nr 7	nr 8	nr 9	nr 10	nr 11	nr 12	nr 13	nr 14	nr 15	nr 16	nr 17	nr 18	nr 19
	mączka wapienna Mowap	mączka wapienna Bukowa	piasek naturalny rzeczny 0,075/2	piasek naturalny kopalniany 0,075/2	piasek łamany Geniusze 0/2	piasek łamany granitowy Graniczna 0/2	grys bazaltowy 2/6,3	grys bazaltowy (2/5) 2/6,3	grys gabro 2/5	grys dolomit 2/8	grys bazaltowy 5/8	grys melafirowy 5/8	grys gabro 5/8	grys bazaltowy (8/11) 6,3/12,8	grys bazaltowy 6,3/12,8	grys dolomit 6,3/12,8	grys gabro 8/12,8	grys dolomitowy 8/16	grys bazaltowy 11/16
31.50	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0
25.00	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0
20.00	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0
16.00	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	6.8	7.3
12.80	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	2.0	1.8	7.9	8.0	44.0	57.2
9.60	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.5	0.0	0.9	0.0	45.1	12.0	51.2	59.2	29.2	32.8
8.00	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	5.1	3.0	4.7	5.8	44.2	57.7	31.7	24.9	16.0	2.5
6.30	0.0	0.0	0.0	0.0	0.0	0.0	4.7	1.1	2.6	19.6	34.5	39.8	44.7	7.8	19.8	7.6	6.3	3.4	0.2
4.00	0.0	0.0	0.0	0.6	0.6	0.0	39.1	38.5	48.3	41.1	56.9	48.7	45.9	0.8	8.7	1.2	1.1	0.0	0.0
2.00	0.0	0.0	0.0	1.5	7.4	7.5	48.7	51.6	43.1	31.2	5.6	5.9	3.0	0.0	0.0	0.0	0.0	0.0	0.0
0.85	0.0	0.2	1.3	11.7	30.1	37.2	7.5	8.3	5.5	2.1	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0
0.42	0.0	0.9	15.4	50.6	25.4	23.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0
0.30	0.0	1.0	18.3	18.4	9.6	8.9	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0
0.18	0.1	2.3	49.8	14.1	14.8	13.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0
0.15	1.9	1.8	7.2	1.1	3.7	2.4	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0
0.075	9.0	12.3	7.5	1.4	6.5	6.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0
<0,075	89.0	81.5	0.5	0.6	1.9	2.0	0.0	0.5	0.5	0.4	0.0	0.0	0.6	0.1	0.0	0.4	0.5	0.6	0.0
suma %	100.0	100.0	100.0	100.0	100.0	100.0	100.0	100.0	100.0	100.0	100.0	100.0	100.0	100.0	100.0	100.0	100.0	100.0	100.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0
odpylanie %	0.0%	0.0%	0.0%	0.0%	0.0%	0.0%	0.0%	0.0%	0.0%	0.0%	0.0%	0.0%	0.0%	0.0%	0.0%	0.0%	0.0%	0.0%	0.0%
gęstość, g/cm3	2.75	2.75	2.65	2.65	2.65	2.65	3.00	3.00	3.00	3.00	3.00	3.00	3.00	3.00	3.00	3.00	3.00	3.00	3.00
																											lll

---

Sheet 5: Kruszywa

Wybór kruszyw do projektu
															Lista kruszyw
Nazwa kruszywa	nr 1
													nr 1
													nr 2
31.50	0.0	0.0	0.0	0.0	0.0	0.0	0.0						nr 3
25.00	0.0	0.0	0.0	0.0	0.0	0.0	0.0						nr 4
20.00	0.0	0.0	0.0	0.0	0.0	0.0	0.0						nr 5
16.00	0.0	0.0	0.0	0.0	0.0	0.0	0.0						nr 6
12.80	0.0	0.0	0.0	0.0	0.0	0.0	0.0						nr 7
9.60	0.0	0.0	0.0	0.0	0.0	0.0	0.0						nr 8
8.00	0.0	0.0	0.0	0.0	0.0	0.0	0.0						nr 9
6.30	0.0	0.0	0.0	0.0	0.0	0.0	0.0						nr 10
4.00	0.0	0.0	0.0	0.0	0.0	0.0	0.0						nr 11
2.00	0.0	0.0	0.0	0.0	0.0	0.0	0.0						nr 12
0.85	0.0	0.0	0.0	0.0	0.0	0.0	0.0						nr 13
0.42	0.0	0.0	0.0	0.0	0.0	0.0	0.0						nr 14
0.30	0.0	0.0	0.0	0.0	0.0	0.0	0.0						nr 15
0.18	0.1	0.0	0.0	0.0	0.0	0.0	0.0						nr 16
0.15	1.9	0.0	0.0	0.0	0.0	0.0	0.0						nr 17
0.075	9.0	0.0	0.0	0.0	0.0	0.0	0.0						nr 18
<0,075	89.0	0.0	0.0	0.0	0.0	0.0	0.0						nr 19
suma	100.0	0.0	0.0	0.0	0.0	0.0	0.0
odpylanie %	0.0%	0.0%	0.0%	0.0%	0.0%	0.0%	0.0%
gęstość,g/cm3	2.75	0.00	0.00	0.00	0.00	0.00	0.00

---

Sheet 6: Projektowanie

	Obliczenie krzywej uziarnienia mieszanki mineralnej
		Składniki i ich proporcje w % m/m
		nr 1							Projekt mieszanki			Wybierz
suma składn.												krzywe graniczne
0		0	0	0	0	0	0	0	rzędne krzywej		odsiew
											skrócony
	sito #	odsiewy materiałów po odpyleniu i korektach							odsiew	przesiew		dolna	górna
31.50	31.50	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.00	0.0		#N/A	#N/A
25.00	25.00	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.00	0.0		#N/A	#N/A
20.00	20.00	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.00	0.0		#N/A	#N/A
16.00	16.00	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.00	0.0		#N/A	#N/A
12.80	12.80	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.00	0.0		#N/A	#N/A
9.60	9.60	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.00	0.0		#N/A	#N/A
8.00	8.00	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.00	0.0		#N/A	#N/A
6.30	6.30	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.00	0.0		#N/A	#N/A
4.00	4.00	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.00	0.0		#N/A	#N/A
2.00	2.00	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.00	0.0	0.0	#N/A	#N/A
0.85	0.85	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.00	0.0		#N/A	#N/A
0.42	0.42	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.00	0.0		#N/A	#N/A
0.30	0.30	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.00	0.0		#N/A	#N/A
0.18	0.18	0.1	0.0	0.0	0.0	0.0	0.0	0.0	0.00	0.0		#N/A	#N/A
0.15	0.15	1.9	0.0	0.0	0.0	0.0	0.0	0.0	0.00	0.0		#N/A	#N/A
0.075	0.075	9.0	0.0	0.0	0.0	0.0	0.0	0.0	0.00	0.0	0.0	#N/A	#N/A
0.001	<0,075	89.0	0.0	0.0	0.0	0.0	0.0	0.0	0.00		0.0	#N/A	#N/A
	suma	100.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0
	odpylenie	0.0%	0.0%	0.0%	0.0%	0.0%	0.0%	0.0%
	gęstość	2.75	0.00	0.00	0.00	0.00	0.00	0.00
	Mieszanka:	Frakcja grysowa, %:		0.0		Wykonał:	Imię i Nazwisko			Politechnika Warszawska
		Frakcja piaskowa, %:		0.0
		Frakcja wypełniacz.%:		0.0
		Gęstość MM, g/cm3		-		Dnia:	25/8/2022
	Nie podano gęstości wszystkich kruszyw użytych do MM i nie można podać gęstości całej MM!
	Obliczenie uziarnienia materiałów po korekcie odpylenia do sumy 100%									Gęstośc
		materiały po odpyleniu i skorygowaniu do 100%								0.00	1
	31.50	0.0	0.0	0.0	0.0	0.0	0.0	0.0		0.00	1
	25.00	0.0	0.0	0.0	0.0	0.0	0.0	0.0		0.00	1
	20.00	0.0	0.0	0.0	0.0	0.0	0.0	0.0		0.00	1
	16.00	0.0	0.0	0.0	0.0	0.0	0.0	0.0		0.00	1
	12.80	0.0	0.0	0.0	0.0	0.0	0.0	0.0		0.00	1
	9.6	0.0	0.0	0.0	0.0	0.0	0.0	0.0		Gęstośc
	8	0.0	0.0	0.0	0.0	0.0	0.0	0.0		0.00	1
	6.30	0.0	0.0	0.0	0.0	0.0	0.0	0.0		0.00	1
	4.00	0.0	0.0	0.0	0.0	0.0	0.0	0.0		0.00	1
	2.00	0.0	0.0	0.0	0.0	0.0	0.0	0.0		0.00	1
	0.85	0.0	0.0	0.0	0.0	0.0	0.0	0.0		0.00	1
	0.42	0.0	0.0	0.0	0.0	0.0	0.0	0.0		0.00	1
	0.30	0.0	0.0	0.0	0.0	0.0	0.0	0.0
	0.18	0.1	0.0	0.0	0.0	0.0	0.0	0.0
	0.15	1.9	0.0	0.0	0.0	0.0	0.0	0.0
	0.075	9.0	0.0	0.0	0.0	0.0	0.0	0.0
	<0,075	89.0	0.0	0.0	0.0	0.0	0.0	0.0
	suma	100.0	0.0	0.0	0.0	0.0	0.0	0.0
	Obliczenie uziarnienia materiałów po odpyleniu
	31.50	0.0	0.0	0.0	0.0	0.0	0.0	0.0
	25.00	0.0	0.0	0.0	0.0	0.0	0.0	0.0
	20.00	0.0	0.0	0.0	0.0	0.0	0.0	0.0
	16.00	0.0	0.0	0.0	0.0	0.0	0.0	0.0
	12.80	0.0	0.0	0.0	0.0	0.0	0.0	0.0
	9.60	0.0	0.0	0.0	0.0	0.0	0.0	0.0
	8.00	0.0	0.0	0.0	0.0	0.0	0.0	0.0
	6.30	0.0	0.0	0.0	0.0	0.0	0.0	0.0
	4.00	0.0	0.0	0.0	0.0	0.0	0.0	0.0
	2.00	0.0	0.0	0.0	0.0	0.0	0.0	0.0
	0.85	0.0	0.0	0.0	0.0	0.0	0.0	0.0
	0.42	0.0	0.0	0.0	0.0	0.0	0.0	0.0
	0.30	0.0	0.0	0.0	0.0	0.0	0.0	0.0
	0.18	0.1	0.0	0.0	0.0	0.0	0.0	0.0
	0.15	1.9	0.0	0.0	0.0	0.0	0.0	0.0
	0.075	9.0	0.0	0.0	0.0	0.0	0.0	0.0
	<0,075	89.0	0.0	0.0	0.0	0.0	0.0	0.0
	suma	100.0	0.0	0.0	0.0	0.0	0.0	0.0
	wsp.korekcyjny	1.000	1.000	1.000	1.000	1.000	1.000	1.000
	suma po zao.	100.000	0.000	0.000	0.000	0.000	0.000	0.000
	różnica do zao.	0.000	100.000	100.000	100.000	100.000	100.000	100.000
	różnica po zao.	0	100	100	100	100	100	100
	adres max	$C$76	$C$60	$C$60	$C$60	$C$60	$C$60	$C$60
	wartość max	89.000	0.000	0.000	0.000	0.000	0.000	0.000

---

Sheet 7: Wykres-proj

---

Sheet 8: Kontr.prod.

Analiza wyników produkcji MMA wg zaprojektowanej recepty
Zaakceptowany projekt MMA po wyprodukowaniu w WMB należy sprawdzić czy mieści się w normowych granicach odchyleń
	Projekt mieszanki			dop. odchyl.	Normowe		PRODUKCJA			Obliczone
				od recepty	dopuszczalne		analiza po ekstrakcji			Różnice między krzywymi
	rzędne krzywej		odsiew	+/-	granice odchyleń		rzędne krzywej		odsiew	projektowaną i
			skrócony	dla kategorii	od recepty (KR3-6)				skrócony	wyprodukowaną
sito #	odsiew	przesiew		ruchu	górna	dolna	odsiew	przesiew		sito #	różnica
31.50	0.00	0.0		4.0	4.0	-4.0		100.0		31.50	-100.0
25.00	0.00	0.0		4.0	4.0	-4.0		100.0		25.00	-100.0
20.00	0.00	0.0		4.0	4.0	-4.0	5.00	95.0		20.00	-95.0
16.00	0.00	0.0		4.0	4.0	-4.0	14.00	81.0		16.00	-81.0
12.80	0.00	0.0		4.0	4.0	-4.0	11.00	70.0		12.80	-70.0
9.60	0.00	0.0		4.0	4.0	-4.0	6.00	64.0		9.60	-64.0
8.00	0.00	0.0		4.0	4.0	-4.0	7.00	57.0		8.00	-57.0
6.30	0.00	0.0		4.0	4.0	-4.0	10.00	47.0		6.30	-47.0
4.00	0.00	0.0		4.0	4.0	-4.0	7.00	40.0		4.00	-40.0
2.00	0.00	0.0	0.0	4.0	4.0	-4.0	11.00	29.0	71.0	2.00	-29.0
0.85	0.00	0.0		2.0	2.0	-2.0	11.00	18.0		0.85	-18.0
0.42	0.00	0.0		2.0	2.0	-2.0	6.00	12.0		0.42	-12.0
0.30	0.00	0.0		2.0	2.0	-2.0	1.00	11.0		0.30	-11.0
0.18	0.00	0.0		2.0	2.0	-2.0	2.00	9.0		0.18	-9.0
0.15	0.00	0.0		2.0	2.0	-2.0	1.00	8.0		0.15	-8.0
0.075	0.00	0.0	0.0	1.5	1.5	-1.5	2.00	6.0	23.0	0.075	-6.0
<0,075	0.00		0.0				6.00		6.0
						suma=	100.00

---

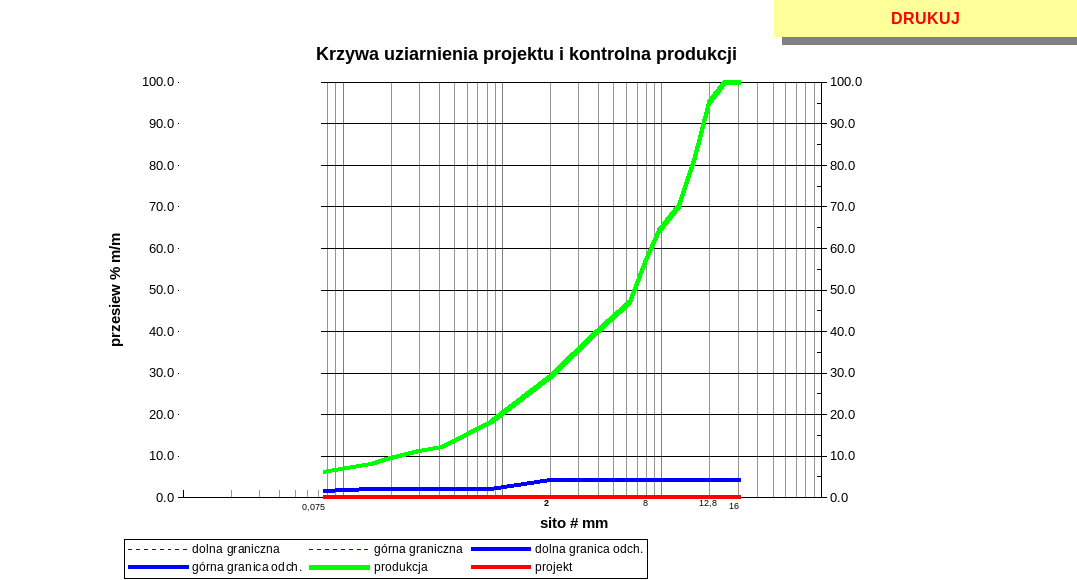

Sheet 9: wykres-prod
