---

Overview

Ce
Pękanie

---

Sheet 1: Ce

SKŁAD CHEMICZNY
C	S	P	Si	Mn	Ni	Cu	Cr	V	Mo
0,16	0,015	0,014	0,161	1,32	0,05	0,06	0,07	0	0
				Równoważnik węgla		Ce=	0,40	o ograniczonej spawalności
		Wraz ze wzrostem Ce rośnie skłonność do pękania zimnego, powyżej 0,45 stal skłonna
	Ocena spawalności wg równoważnika węgla
Ce<0,35	dobrze spawalna
0,35<Ce<0,6	o ograniczonej spawalności
Ce>0,6	trudnospawalna
Ce>0,8	niespawalna

---

Sheet 2: Pękanie

	SKŁAD CHEMICZNY
	C	S	P	Si	Mn	Ni	Cu	Cr	V	Mo
	0,16	0,015	0,014	0,161	1,32	0,05	0,06	0,07	0	0
	PĘKNIĘCIA GORĄCE
					Cekw > 0,45 stal skłonna
	Cekw=	0,1736			0,15 < Cekw < 0,45 - stal cześciowo skłonna
	Zastosowanie- stale niskowęglowe				0,15 > Cekw - stal odporna

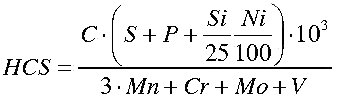

	HCS=	0,020544460431655
	Zastosowanie
	a) stale niskowęglowe o Re <= 700 MPa					b) stale niskostopowe o Re > 700 MPa
	- HCS >= 4 - stal skłonna					- HCS >= 2 - stal skłonna
	- HCS < 4 - stal odporna					- HCS < 2 - stal odporna
