Sheet 1: Clebsch

Metoda Clebscha
q [kN/m]	P [kN]	Mo [kNm]	E [GPa]		I1	I2
15	20	10	210		2,69E-04	2,37E-04
reakcje
R1	R2	przegub	R3		spr_Sy
30,1578602620087	54,5421397379913	16	4		0,00
stałe całkowania z warunków brzegowych (belka z lewej)
C1	D1
45,388945	0			8,03E-04
ugięcie i kąt ugięcia w przegubie
EIw=	-27,663534		w=	-4,90E-04		EIw'=	-19,212945
stałe całkowania (belka z prawej)
C2	D2
5598,04664325154	-2,44E+04
ugięcie i kąt ugięcia w przegubie
EIw=	-2,44E+04		w=	-4,90E-04		EIw'=	5598,04664325154		w'=	1,12E-04
ugięcie i kąt ugięcia na końcu (belki z prawej)
EIw=	76495,1166081288		w=	1,53E-03		EIw'=	43098,0466432515		w'=	8,65E-04

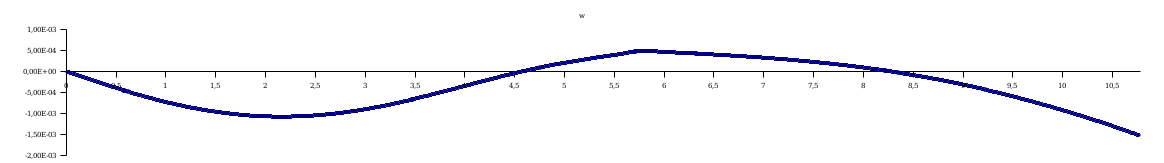

x	w
0	-0,00E+00
0,2	-1,60E-04
0,4	-3,16E-04
0,6	-4,64E-04
0,8	-6,02E-04
1	-7,26E-04
1,2	-8,33E-04
1,4	-9,23E-04
1,6	-9,94E-04
1,8	-1,04E-03
2	-1,07E-03
2,2	-1,08E-03
2,4	-1,07E-03
2,6	-1,03E-03
2,8	-9,77E-04
3	-9,04E-04
3,2	-8,16E-04
3,4	-7,13E-04
3,6	-6,00E-04
3,8	-4,78E-04
4	-3,52E-04
4,2	-2,25E-04
4,4	-1,03E-04
4,58	-0,00E+00
4,6	1,08E-05
4,8	1,12E-04
5	2,02E-04
5,2	2,83E-04
5,4	3,58E-04
5,6	4,28E-04
5,78	4,90E-04
5,98	4,67E-04
6,18	4,44E-04
6,38	4,19E-04
6,58	3,93E-04
6,78	3,64E-04
6,98	3,32E-04
7,18	2,96E-04
7,38	2,55E-04
7,58	2,10E-04
7,78	1,58E-04
7,98	1,00E-04
8,18	3,53E-05
8,28	-0,00E+00
8,5	-8,47E-05
8,7	-1,70E-04
8,9	-2,64E-04
9,1	-3,65E-04
9,3	-4,75E-04
9,5	-5,92E-04
9,7	-7,18E-04
9,9	-8,51E-04
10,1	-9,93E-04
10,3	-1,14E-03
10,5	-1,30E-03
10,7	-1,47E-03
10,78	-1,53E-03

---

Sheet 2: Mohr

Metoda Mohra
q [kN/m]	P [kN]	Mo [kNm]	E [GPa]		I1	I2
40	30	25	210		2,69E-04	2,37E-04
reakcje
R1	R2	przegub	R3		spr_Sy
86,3598253275109	116,840174672489	20	10		0,00
belka fikcyjna z obciążeniem fikcyjnym
						W_1	0,005669
						W_2	0,000973
						R_1	0,002510176196377
						R_2	0,002185871009618			W_3	0,000255
										W_4	0,000627
										R_3	0,002690
										R_4	-0,001386
						W_5	0,001254
						R_5	-0,002639
						M_u	0,005031
			przegub:	M_f=	-0,002419		koniec belki:		M_f=	0,005031
				Q_lewa	-0,001931				Q=	0,002639
				Q_prawa	0,000759
