Politechnika Lubelska	Laboratorium Metrologii Ćwiczenie nr 1N
Nazwisko i imię:	Semestr: III	Grupa: ESIT 3.5 (zespół 3)	Rok akademicki 2012/2013
Temat: Multimetryczne pomiary napięcia i prądu stałego		Data wykonania: 5.11.2012	Ocena:

1. Pomiar napięcia wyjściowego zasilacza stabilizowanego.

a) Schemat układu:

b) Sprawdzanie rozdzielczości przyrządu:

- dla zakresu 1V i rozdzielczości 4 ½:

U_max=1,1965 V

procentowa rozdzielczość prądu: 0,083 %

bitowa rozdzielczość przyrządu:

- dla zakresu 1V i rozdzielczości 5 ½:

U_max=1,19813 V

procentowa rozdzielczość prądu: 0,0083 %

bitowa rozdzielczość przyrządu:

- wartość napięcia odpowiadająca zmianie wskazania o jedną cyfrę na najniższej pozycji wyświetlacza:

dla rozdzielczości 4 ½: 0,0558 V

dla rozdzielczości 5 ½: 0,0314 V

c) Histereza automatycznego przełączania zakresu multimetru:

z 1V na 10 V – 1,2012 V

z 10 V na 1 V – 0,9994 V

z 100mV na 1 V – 0,1067 V

z 1 V na 100mV – 119,43 mV

d) Pomiary napięcia wyjściowego zasilacza:

L.p.	Uxi	Uxi - Uxiśr	(Uxi - Uxiśr)^2
	V	V	V^2
1.	0,6175	-0,22887	0,05238
2.	0,7020	-0,14437	0,02084
3.	0,7543	-0,09207	0,00848
4.	0,8039	-0,04247	0,00180
5.	0,8523	0,00593	0,00004
6.	0,9045	0,05813	0,00338
7.	0,9254	0,07903	0,00625
8.	0,9455	0,09913	0,00983
9.	0,9608	0,11443	0,01309
10.	0,9975	0,15113	0,02284

e) Obliczanie niepewności pomiaru napięcia wyjściowego zasilacza.

Wartość średnia z 10 pomiarów:

Uxiśr = 0,84637 V

Niepewność standardowa typu A:

ua = √1/[n(n-1)]*∑(Uxi – Uxiśr)² = √1/[10(10-1)]*0,13894 = √0,0015438 = 0,03929

Niepewność standardowa typu B:

ub= (γg *Uxiśr)/(100√3)= 0,0007925

Niepewność standardowa łączna:

uτ = √(ua² + ub²) = 0,039298

Niepewność całkowita:

uτc = uτ*kα = 0,0000786

Wartość mierzonego napięcia:

Ux=Uxiśr±uτc= 0,84637 V ± 0,0000786 V

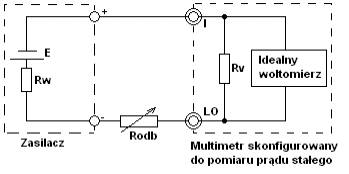

2. Wyznaczanie rezystancji wewnętrznej Rw zasilacza.

L.p.	Rodb	I
	Ω	mA
1.	0,5	78,18
2.	2,5	255,8

Rw = (I2*Rodb2 – I1*Rodb1)/(I1-I2)=0,52541/-180,62=-0,0029089Ω

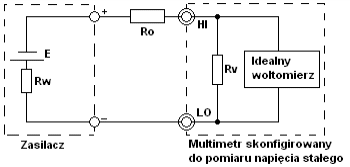

3. Wyznaczanie rezystancji Rv wyjścia napięciowego multimetru.

Zakres	Rv	Ro	E	Uv
100mV	-1,31746 MΩ	1MΩ=1000000Ω	0,0035332 V	0,11479 V
1V	-1,077594 MΩ		0,00454 V	0,6305 V
10V	-1,005798 MΩ		0,0036 V	0,6245 V

Rv=Ro*(Uv)/(E-Uv)
