sprawko 2 metro

Cel ćwiczenia :

Celem ćwiczenia jest poznanie budowy, zasady działania oraz parametrów technicznych oscyloskopów cyfrowych. Ponadto ćwiczenie pozwala zdobyć umiejętności obsługi oraz prezentuje praktyczne możliwości zastosowań metrologicznych tych przyrządów.



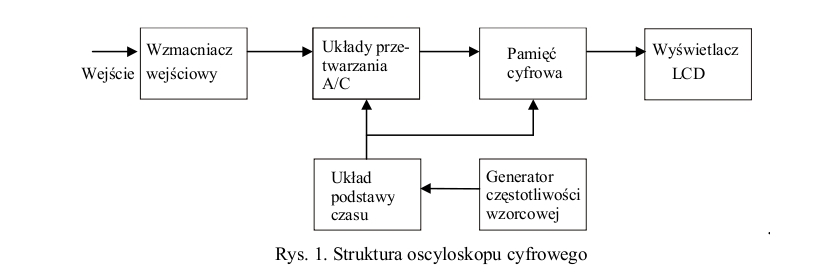

Elementy układu pomiarowego:

Oscyloskop Tektronix TDS 210 60MHz 1Gs/s

Generator KZ1404A

Komputer z oprogramowaniem Instrument Manager i WaveStar










Wyniki pomiarów:

Tryb akwizycji

Pomiar napięcia

Pomiary czasu

Umax

Up-p

T

th

tl

tn

to

V

V

μs

μs

μs

μs

μs

Sampling

5

5

1000

500

500

3,5

3,6

Peak detect

5

5

1000

500

500

7

4

Average 4

5

5

1000

500

500

4

4

Average 128

5

5

1000

495

500

3,5

4

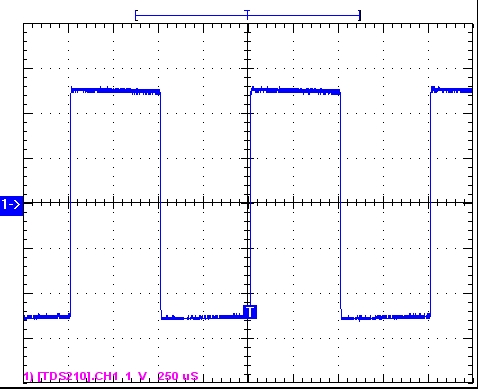

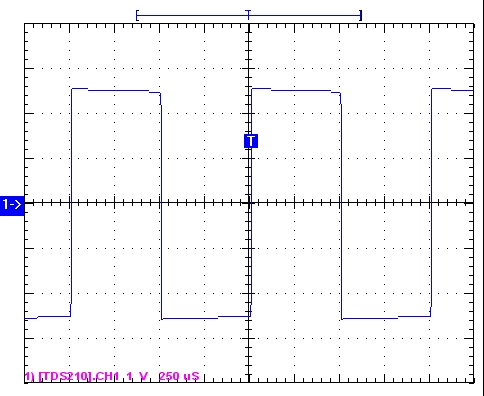

Sampling:

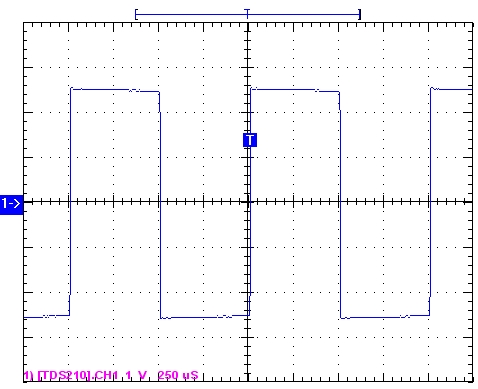

Peak detect:

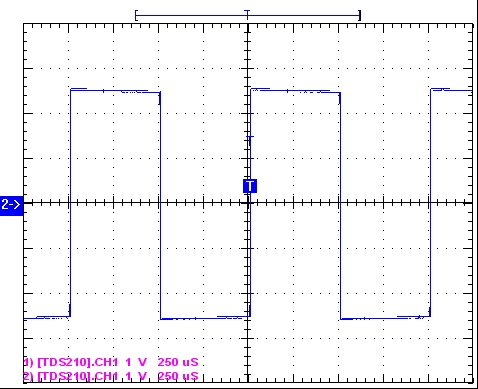

Average 4:




Average 128:





Pomiary parametrów sygnałów testowych




Sygnał testowy 1 :



Tryb akwizycji

Pomiar w oscyloskopie

Um

Up-p

f/T

mV

mV

ms

sample

51,8

179

10,2

peak detect

52

178

10

average 4

51,9

178

10,2

average 128

51,8

176

10,22

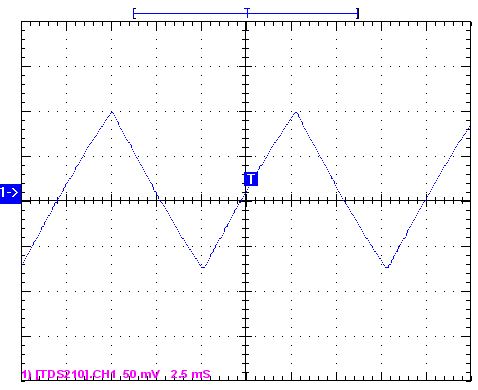

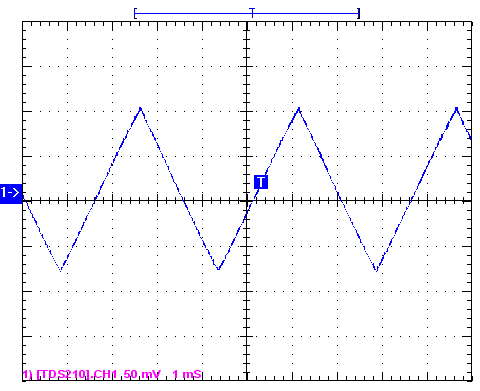

Sample :

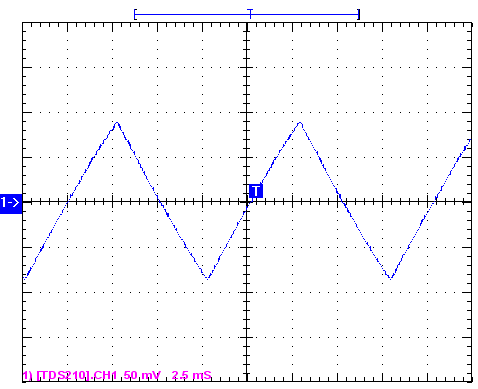

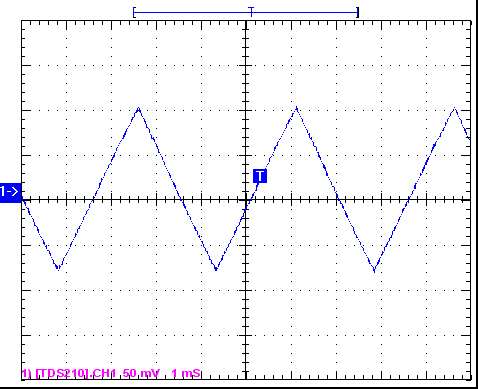

Peak detect :

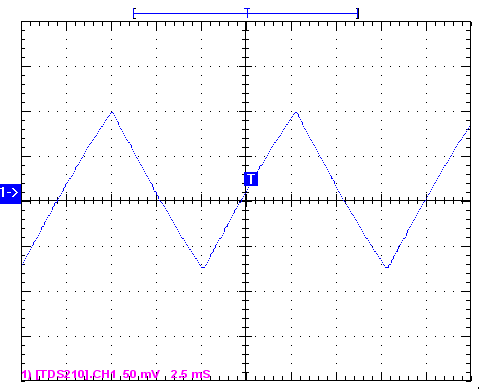

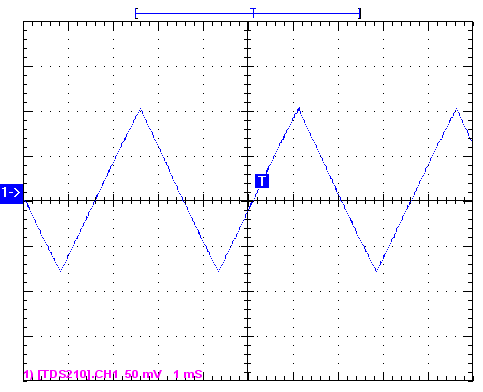

Average 4:

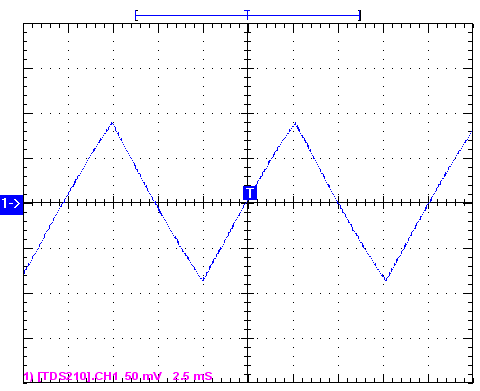

Average 128:






Sygnał testowy 2:




Tryb akwizycji

Pomiar w oscyloskopie

Um

Up-p

f/T

mV

mV

ms

sample

52,7

183

5,32

peak detect

52,9

183

5,32

average 4

52,7

180

5,32

average 128

52,7

180

5,31

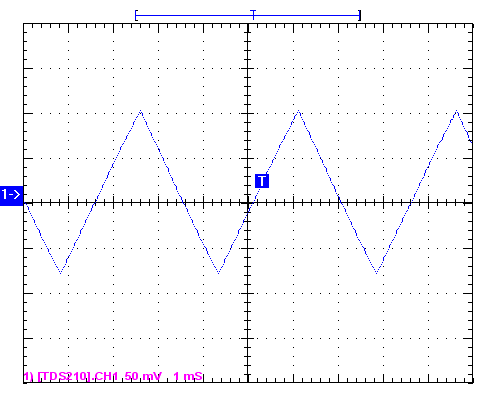

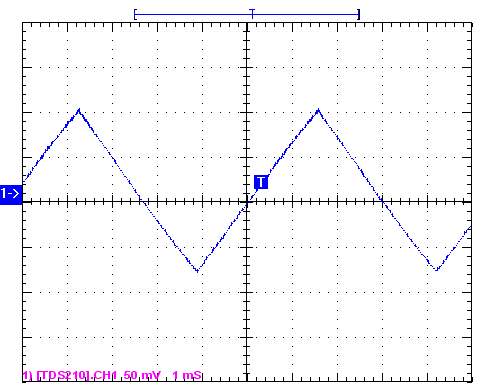

Sample:





Peak detect:




Average 4:






Average 128:




Sygnał testowy 3:





Tryb akwizycji

Pomiar w oscyloskopie

Um

Up-p

f/T

mV

mV

ms

sample

53,3

174

3,50

peak detect

53,4

184

3,55

average 4

53,2

184

3,51

average 128

53,3

182

3,51

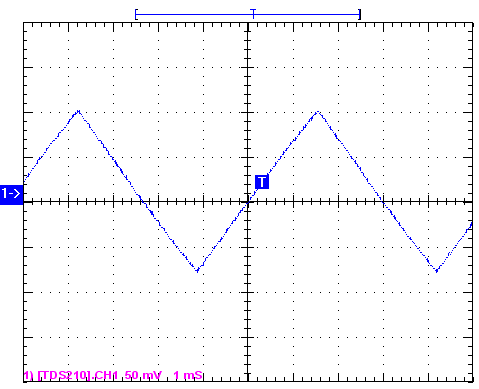

Sample:

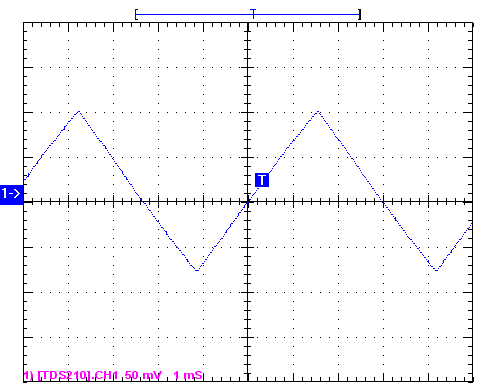

Peak Detect:




Average 4:





Average 128:








Wnioski:


Jakość oraz dokładność pomiarów badanych wartości zależy od dokładności miernika (oscyloskopu) oraz od częstotliwości z jaką próbki są pobierane. Im wyższa częstotliwość tym lepsze pomiary. Optymalną częstotliwością jest Fs>2Fg (co wynika z twierdzenia o próbkowaniu), gdzie Fs to częstotliwość przyrządu pomiarowego (częstotliwość pobierania próbek), a Fg to częstotliwość graniczna. W układzie do badań został użyty zarówno oscyloskop jak i komputer. Po porównaniu wyświetlanych wartości można stwierdzić, iż oscyloskop, jako urządzenie typowo wykorzystywane do badań, wskazuje wartości dokładniejsze. Komputer natomiast, pomimo dużego zakresu i ogromnych możliwości pomiarowych wskazuje wartości często znacznie oddalone od rzeczywistych. Komputer jest częściej wykorzystywany do badań dużych wartości oraz dużej ilości pomiarów, natomiast oscyloskop jest dobrym (i dokładniejszym) narzędziem do badania mniejszej liczy pomiarów o mniejszej wartości.
