NiSHiP spr 2

Musiał Wojciech

Bednarski Błażej

gr. 25a

Mechatronika

18.10.11r


Sprawozdanie 2


Temat: Układy sterowania siłownikiem jednostronnego działania.


Cel ćwiczenia: Opanowanie umiejętności syntezy układów pneumatycznych

z wykorzystaniem metod intuicyjnych.

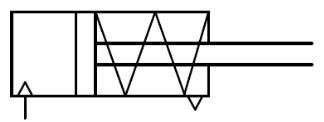

  1. Elementy wykorzystywane w ćwiczeniu:





















































  1. Układy sterowania bezpośredniego

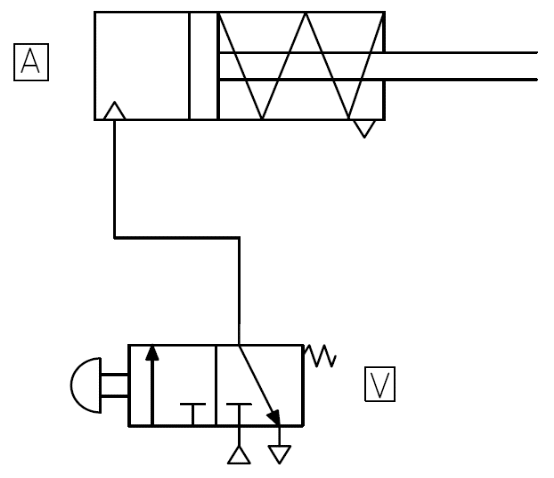

    Schemat sterowania bezpośredniego siłownika jednostronnego działania sterowanego za pomocą zaworu 3/2 sterowanego przyciskiem:




















  1. Układy sterowania pośredniego

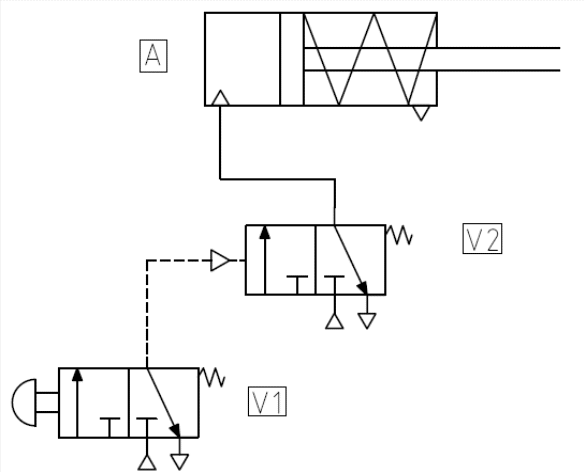

Układ sterowania siłownikiem jednostronnego działania wykorzystującego w charakterze elementów sterujących dwa zawory: zawór rozdzielający 3/2 sterowany przyciskiem oraz zawór rozdzielający 3/2 sterowany ciśnieniem:























  1. Nastawianie prędkości siłownika jednostronnego działania

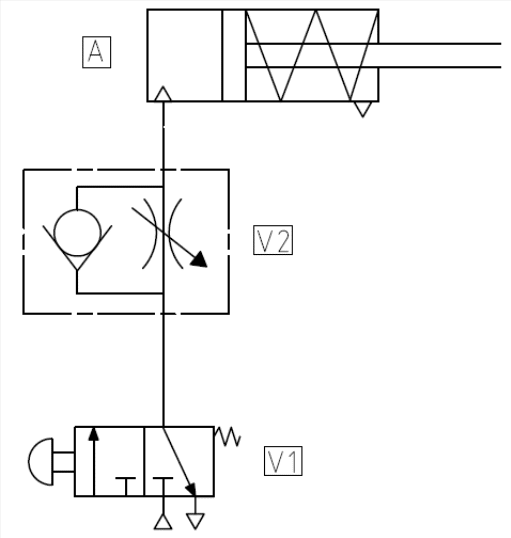

Schemat sterowania prędkością wysuwu siłownika jednostronnego działania
z wykorzystaniem zaworu dławiąco-zwrotnego:

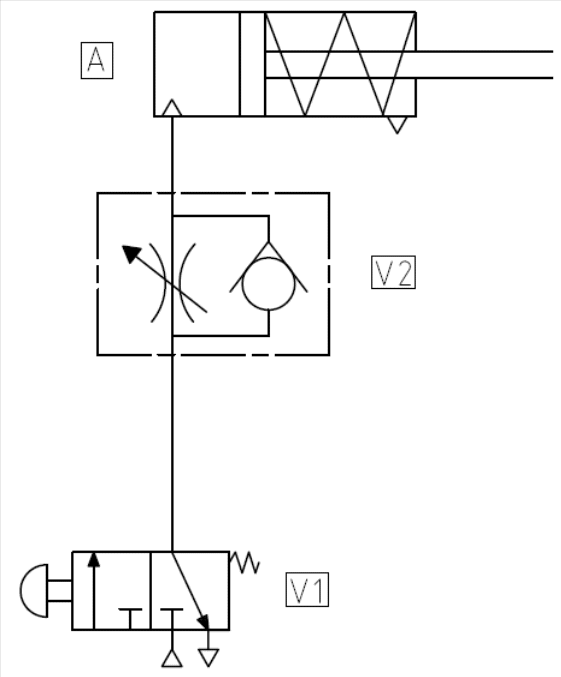

Schemat sterowania prędkością powrotu siłownika jednostronnego działania
z wykorzystaniem zaworu dławiąco-zwrotnego:

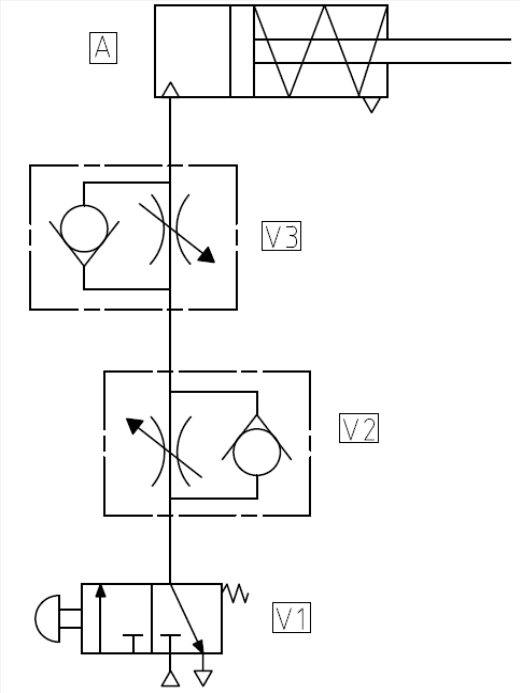

Schemat sterowania prędkością siłownika jednostronnego działania w obu kierunkach z wykorzystaniem zaworu dławiąco-zwrotnego:
