1 Wzory :

Strumień objętości w przelewie mierniczym:

Po przekrztałceniach:

gdzie: b = 25 mm

g = 9,81 m²/s

Na podstawie wyliczonych liczymy :

_{Teoretyczny strumień objętości:}

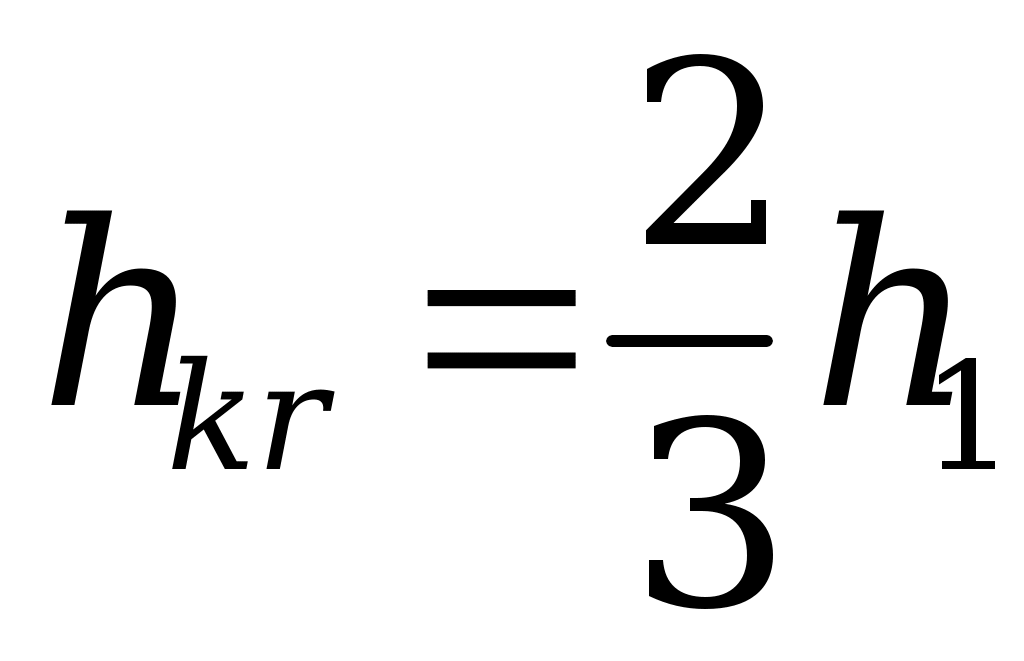

_{Wysokość krytyczna :}

2 Tabela Pomiarowa:

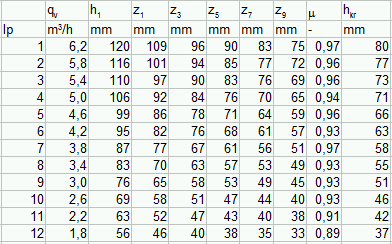

tabela dla wartości teoretycznych:

3 Przykładowe Obliczenia:

Dla punktu 6,

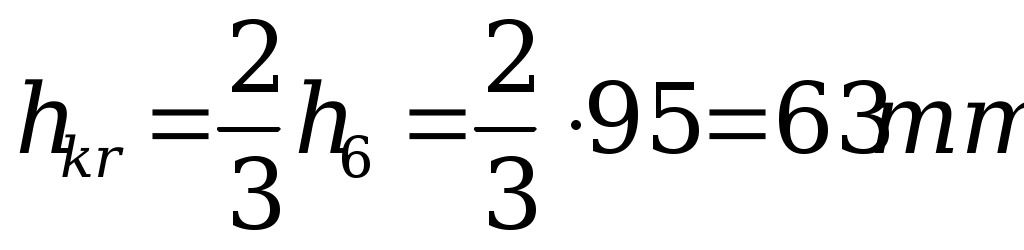

_{Wysokość krytyczna :}

Na podstawie wyliczonych liczymy :

_{Teoretyczny strumień objętości:}

4 WNIOSKI:

Na podstawie wykresu 1. zaobserwowano, że wraz ze wzrostem wartości strumienia objętości rośnie głębokość cieczy w korycie Venturiego.

Część teoretyczna od części pomiarowej nie odbiegają od siebie w znaczny sposób.

W drugiej części cwiczenia, rysowaliśmy wykresy spadku wysokośći wody na poszczegulnych odcinkach dla danego strumienia objetości.

Po narysowaniu wszystkich charakterystyk łatwo można zauważyć że na początku wykres ma zależność kwadratową by łagodnie przechodzić do zalerzności liniowej.
