GEODEZJA
Wiadomości wstępne.
Geodezja należy do grupy nauk o Ziemi, których zadaniem jest gromadzenie, przetwarzanie i przekazywanie wiedzy o naszej planecie. Stanowi ona jedną z najstarszych dziedzin nauki. Nazwa, wprowadzona przez Arystotelesa, pochodzi od słów geo - Ziemia i daiso - będę dzielił; dosłownie oznacza podział Ziemi, czyli pomiar i dzielenie na mniejsze fragmenty posiadłości ziemskich.
Współczesna definicja geodezji:
Geodezja - nauka i dziedzina techniki, która zajmuję się uzyskiwaniem informacji o elementach środowiska geograficznego, kształcie i wymiarach części lub całości powierzchni Ziemi oraz określaniem na niej położenia wybranych obiektów, jak również zastosowaniem wyników tych opracowań do rozwiązywania różnych zagadnień o charakterze badawczym i projektowym lub gospodarczym związanych z wieloma dyscyplinami nauki, planowania, inżynierii i gospodarki.
Zadania geodezji:
- badanie kształtu, rozmiarów Ziemi oraz stanu i zmian środowiska,
- sporządzenie modelu matematycznego i mechanicznego kuli ziemskiej,
- dostarczanie danych do systemów informacji przestrzennej,
- wykorzystywanie pomiarów na potrzeby ochrony środowiska, sporządzanie projektów w celu utrzymania i modernizacji ładu przestrzennego,
- gospodarka nieruchomościami i ustalanie ich granic dla celów prawnych i rozliczeń finansowych,
- przenoszenie projektów i planów w teren podczas pomiarów realizacyjnych
- sporządzanie i gromadzenie dokumentacji geodezyjnej w celach archiwalnych i użytkowych oraz udostępnianie ich instytucjom i osobom fizycznym.
Do zakresu podstawowych czynności geodezyjnych geodetów należą: prace polowe(terenowe): pomiary i wywiady, i prace kameralne( biurowe) : obliczenia, sporządzanie map, szkiców, rysunków, dokumentacji opisowej, protokołów, rejestrów itp. Wg ustawy do prac geodezyjnych zalicza się:
projektowanie i wykonywanie pomiarów,
dokonywanie obliczeń,
sporządzanie dokumentacji geodezyjnej,
zakładanie i aktualizacja baz danych,
sporządzanie zdjęć, pomiary i opracowania fotogrametryczne, grawimetryczne, magnetyczne i astronomiczne.
Podział geodezji:
Geodezja ogólna (niższa) - pomiary i sporządzanie wielkoskalowych map małych obszarów;
Geodezja wyższa - badanie kształtu i wymiarów Ziemi, pomiary z uwzględnieniem krzywizny powierzchni;
Kartografia - nauka o mapach, metodach ich sporządzania i sposobach wykorzystania;
Topografia - wykonywanie map ogólnogeograficznych w skalach 1:5000, 1:10000, 1:25000, 1:50000, 1:100000;
Fotogrametria - technika wykonywania, opracowania i wykonywania zdjęć naziemnych, lotniczych i satelitarnych dla celów pomiarowych i kartograficznych;
Instrumentoznawstwo geodezyjne ;
Rachunek wyrównawczy - zajmuje się metodami obliczeń geodezyjnych, wyrównaniem wyników pomiarów i szukanych wielkości ;
Geodezja gospodarcza - zastosowanie metod geodezyjnych w np. administracji, przemyśle, komunikacji, rolnictwie, leśnictwie, górnictwie;
Astronomia geodezyjna - określanie położenia punktów i orientacji kierunków na powierzchni Ziemi za pomocą obserwacji ciał niebieskich.
Geodezja dynamiczna - wyznaczanie kształtu i położenia przestrzennego geoidy;
Geoinformatyka .
Powierzchnie odniesienia.
Regularną powierzchnię, na którą rzutuje się punkty pomierzone sytuacyjnie, nazywamy powierzchnią odniesienia. W zależności od wielkości obszaru podlegającemu pomiarowi, powierzchnię tę może stanowić: płaszczyzna, kula lub elipsoida obrotowa.
W 1873 r. niemiecki uczony wprowadził pojęcie geoidy - teoretycznej powierzchni powstałej w wyniku przedłużenia średniej powierzchni mórz i oceanów w stanie spoczynku pod lądami i nad depresjami, jako najlepiej oddającej rzeczywisty kształt powierzchni Ziemi. Bryła ta ma niemożliwy do opisania za pomocą równań matematycznych kształt, dlatego jako powierzchnie odniesienia dla określania sytuacyjnego położenia punktów przyjmuje się tzw. elipsoidę ziemską, czyli taką elipsoidę obrotową spłaszczona, której objętość byłaby równa objętości geoidy, zaś suma wzajemnych odchyleń by była minimalna. Obowiązujący dla Polski poziom morza określony jest przez zero łaty wodowskazowej stacji mareograficznej w Kronsztadzie koło St. Petersburga.
Wymiary elipsoidy obrotowej charakteryzują półoś duża (promień równikowy) - a , półoś mała ( promień biegunowy) - b lub półoś duża i tzw. spłaszczenie elipsoidy - µ, które wyraża się wzorem:
µ =
Elipsoidy ziemskie:
Bessela
Clarke
Hayforda
Krasowskiego
GRS 80
Obecnie w Polsce - GRS 80. Odstęp geoidy od geocentrycznej elipsoidy zmienia się na obszarze naszego kraju w granicach od 28 do 43 m.
Dla obszarów nieprzekraczający 15000 km można przyjąć, że powierzchnia Ziemi ma kształt kuli o
Dla terenów, których pole powierzchni jest mniejsze niż 80 km2 powierzchnie odniesienia może stanowić płaszczyzna pozioma.
Geodezyjny system odniesień przestrzennych.
1. Układ współrzędnych geograficznych.
Określenie położenia punktu za pomocą dwóch współrzędnych kątowych: szerokości geograficznej φ oraz długości geograficznej λ.
Szerokość geograficzna - kąt zawarty między kierunkiem pionu ( promień kuli) w danym punkcie a płaszczyzną równika. Zmienia się w przedziale od 0 do +90˚ N na północ od równika lub od 0 do -90˚ S na południe od równika.
Długość geograficzna - kąt dwuścienny zawarty pomiędzy płaszczyzną południka zerowego Greenwich a płaszczyzna południka przechodzącego przez dany punkt. Przedział: od 0 do +180 ˚ E lub od 0 do - 180˚ W .

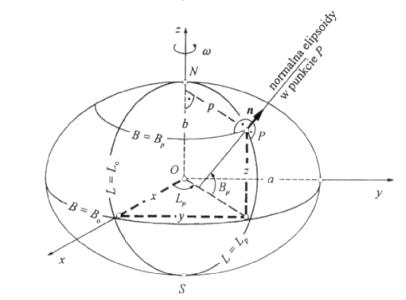

Szerokość i długość geograficzna na elipsoidzie jest definiowana podobnie z tą różnicą, że zamiast kierunku pionu używamy pojęcia normalnej do elipsoidy w danym punkcie, która za wyjątkiem położenia równikowego i biegunowego nie przechodzi przez środek Ziemi, odchylając się od kierunku ciężkości o pewien kąt zwanym odchyleniem pionu.
Elipsoidalne współrzędne geograficzne B i L noszą nazwę współrzędnych geodezyjnych.
Położenie punktu mogą określać także współrzędne kartezjańskie: x, y, z w prostokątnym układzie geocentrycznym. Początek tego układu znajduje się w środku ciężkości masy Ziemi.
2. Układ współrzędnych prostokątnych na płaszczyźnie.
Różni się od układu stosowanego w matematyce usytuowaniem osi x, y i kierunkiem liczenia kątów. Jest on prawoskrętny. Oś x wskazuje północ, y - wschód.
3. Układ współrzędnych biegunowych płaskich.
W geodezji używany jako układ lokalny. Tworzą go punkt B- początek układu, czyli biegun i wychodząca z niego półprosta x zwana osią biegunową. Współrzędnymi biegunowymi danego punktu P są promień wodzący r ( odległość między B a P) oraz kąt biegunowy β zawarty między osią biegunową a promieniem wodzącym. W przypadku, gdy oś biegunowa pokrywa się z kierunkiem północy kąt β jest jednocześnie azymutem.
Do zdefiniowania tego układu potrzebne jest ustalenie poziomej płaszczyzny π, na której znajdują się: biegun B oraz oś biegunowa x. Przestrzenne położenie punktu P określają 3 wielkości: kąt poziomy β, promień wodzący r oraz kąt pionowy α, który promień r tworzy z płaszczyzna poziomą.
Osnowa geodezyjna i jej podział.
Osnowa geodezyjna - usystematyzowany zbiór punktów geodezyjnych, utrwalonych w terenie znakami geodezyjnymi, dla których matematycznie określono ich wzajemne położenie i dokładność usytuowania.
Technologie zakładania osnów:
bezpośrednie pomiary geodezyjne,
technika GPS,
metody pośrednie, korzystające z pomiarów wykonywanych na zdjęciach fotogrametrycznych.
Ze względu na funkcje i znaczenie osnowy różnią się między sobą zasięgiem, dokładnością i konstrukcją.
Sieci geodezyjne - zbiór punktów geodezyjnych, stanowiących odrębną całość, charakteryzującym się jednolitością metod pomiarów i sposobów określenia położenia tych punktów.
Podczas zakładania osnów obowiązuje zasada: od ogółu do szczegółu - najpierw zakładamy na dużych obszarach najdokładniejsze sieci o długich bokach, a później do nich dowiązujemy kolejne sieci o większym zagęszczeniu punktów i mniejszej dokładności.
Osnowy dzielimy na (wg roli i znaczenia):
osnowa podstawowa - służy do nawiązywania osnów szczegółowych i do celów badawczych; najwyższa dokładność, najmniejsze zagęszczenie, punkty stabilizowane trwale,
osnowa szczegółowa - rozwinięcie osnowy podstawowej, służy do nawiązywania sieci osnów pomiarowych, zdjęć fotogrametrycznych i opracowania numerycznych modeli terenu; punkty stabilizowane trwale,
osnowa pomiarowa - do bezpośrednich pomiarów, nie są stabilizowane trwale, lecz tymczasowo markowane.
Ze względu na sposób określenia położenia punktów na powierzchni odniesienia:
osnowa pozioma,
osnowa wysokościowa
osnowa dwufunkcyjna - punkty mają znane położenie sytuacyjne i wysokość.
Klasa punktów geodezyjnych - charakteryzuje dokładność określenia ich położenia po wyrównaniu obserwacji.
osnowy szczegółowe - II i III klasa dla osnowy poziomej oraz III i IV dla wysokościowej,
osnowy podstawowe - klasa I osnowy poziomej oraz I i II dla osnowy wysokościowej.
Międzynarodowy Układ Jednostek Miar ( Układ Si)
metr - droga jaką przebywa w próżni światło w ciągu czasu 1/299 792 458 s.
kilogram ,
sekunda,
amper,
kelwin,
kandela,
mol,
radian,
steradian.
Miary metryczne.
1a = 100 m2; 1 ha = 100 a = 10 000 m2; 1 km2 = 100 ha = 1000 000 m2
Miary kąta:
stopnie,
grady,
radiany.
Tyczenie prostych i pomiary liniowe.
Tyczenie linii prostej - zagęszczenie odcinka ( max 150m przy wzrokowej obserwacji, 300m - z lornetką, >300 - teodolit) wyznaczonego przez dwa punkty krańcowe punktami pośrednimi, które są tyczone w odstępach nie przekraczających 50m.
Sprzęt:
tyczka geodezyjna,
stojaki do tyczek,
pion zwykły ( sznurkowy) bądź libella okrągła.
Dokładność bezpośredniego pomiaru odległości.
Błędy obserwacyjne:
błędy przypadkowe - niedoskonałości przyrządu lub obserwatora,
błędy systematyczne - określona wada narzędzia użytego do pomiaru, niewłaściwe wykonywanie czynności pomiarowej ,
błędy grube - powstałe wskutek nieuwagi lub niedopatrzenia obserwatora.
Metody bezpośredniego pomiaru odległości.
Za pomocą konstrukcji geometrycznych.
Wykorzystanie trójkątów lub czworokątów. Tzw. wcięcie w przód: stosujemy, gdy jeden punkt A nie jest dostępny (np. jest za rzeką), a trzeba wyznaczyć długość odcinka AB. Zakładamy w terenie i rozwiązujemy trójkąt ABC, w którym bezpośrednio mierzymy długość podstawy trójkąta BC ( baza ) i dwa przylegające do niej kąty. Na podstawie twierdzenia sinusów obliczamy odległość AB.
Jeżeli oba końce wyznaczanego odcinka AB są niedostępne, lecz są widoczne lub istnieje sposób ich sygnalizacji, wtedy można utworzyć czworokąt ABCD, w którym mierzy się bazę CD i przyległe do niej kąty α, β, γ, δ ( gdzie α + β - jeden kąt). Konstrukcję tą nazywamy zadaniem Hansena, stanowi dwustanowiskowe wcięcie wstecz. W tym przypadku także korzystamy z twierdzenia sinusów lub cosinusów.
Gdy niedostępny jest tylko fragment odcinka, wyznaczamy równoległy odcinek zastępujący ten niedostępny, stosując węgielnicę.
------------------------------------------------------------------------------------------------------------------------
Metody pomiaru długości:
bezpośrednie - krokami (bł. wzgl. = 0,2 m ), tasmą stalową (0,002 m), łatami mierniczymy (0,005 m), drulami inwarowymi (0,00003 m)
pośrednie - dalmierzem z łata ustawioną pionowa ( 0,02m), pomiar paralaktyczny odległości(0,005m)
Błędy występujące przy pomiarze taśmą stalową:
błędy systematyczne
komparacja taśmy,
zmiany temperatury,
błędy o charakterze systematycznym ale wielkość tych błędów jest przypadkowa:
naciąg taśmy,
zwis tasmy,
falistość terenu,
nie układanie tasmy w linii prostej.
błędy przypadkowe
złe pionowanie końca taśmy,
nie wbicie szpilki,
złe zaznaczenie początku lub końca taśmy,
błąd odczytu z tasmy.
Wiadomości o błędach:
dla błędów:
niedoskonałość zmysłów obserwatora,
narzędzie pracy,
warunki pracy (środowisko, temperatura,wiatr, teren)
Rodzaje błędów:
błędy absolutne - przypadają na całą mierzoną długość
błędy względne - stosunek błędu absolutnego do pomierzonej wielkości,
błędy grube - omyłki,
błędy systematyczne - mają zawsze ten sam znak +/-
błędy przypadkowe - niewielkie, z różnymi znakami, nie do wykrycia i usunięcia: prawdziwe, pozorne.
Spostrzeżenia bezpośrednie jednakowo dokładne :
pomiary wykonane tym samym sprzętem
ten sam obserwator
niezmienne warunki zewnętrzne,
jedna metoda obserwacji.
Spostrzeżenia bezpośrednie niejednakowo dokładne:
różny sprzęt do pomiaru,
zmienne warunki zewn,
różne metody obserwacji,
różni obserwatorzy.
Rodzaje ciągów:
zamknięty ( w układzie lokalnym),
zamknięty (w układzie państwowym),
otwarty dwustronnie nawiązany (wielopunktowy),
otwarty dwustronnie nawiązany (jednopunktowy),
wiszący ( może mieć tylko 2 boki),
Wyrównanie ciągów (metody):
metoda przybliżona - osobno kkąty, osobno przyrosty długości ciągu,
metoda ścisła - kąty i przyrosty wyrónuje się jednocześnie.
WYRÓWNANIE CIĄGU ZAMKNIĘTEGO:
[β]p - praktyczna suma kątów prawych (wewn.),
[β]t =(n-2)*180 - suma teoretyczna kątów prawych,
[α]p - praktyczna suma kątów lewych (zewn.),
[α]t=(n+2)*180 - suma teoretyczna kątów lewych.
Azymut:
Az=cz(czwartak)= arctg
gdzie Δy=y2-y1, Δx=x2-x1
Azymut w ćwiartce:
I Az=cz
II Az= 180 - cz
III Az=180 + cz
IV Az=360-cz
An (azymut następny) = Ap (az. poprzedni) - β +180
An = Ap + α -180
Odchyłka kątowa:
f β = [ β]p - [ β] t
f α = [ α]p - [ α] t
Większą odchyłkę otrzymuje kąt, którego ramiona są krótsze, w praktyce odchyłkę rozrzuca się dzieląc ją równo na kąty.
Przyrosty długości ciągu:
[ Δx]p - suma przyrostów praktyczna (zsumowane przyrosty)
[ Δy]p - suma przyrostów praktyczna (zsumowane przyrosty)
[ Δx]t - suma przyrostów teoretyczna = 0
[ Δy]t - suma przyrostów teoretyczna = 0
Odchyłki dla przyrostów:
fx = [ Δx]p - [ Δx]t
fy = [ Δy]p - [ Δy]t
fL =
- odchyłka liniowa ≤ fL max
Wzór na policzenie odchyłki dla i-tego przyrostu:
[d] - suma długości boków
x2 = x1 + Δx2 ( Δx2 wyrównane)
itd.
WYRÓWNANIE CIĄGU OTWARTEGO
[ β]p = Ap - Ak + n*180
[ α]p = Ak - Ap + n*180
[ Δx]t = x2 - x1
[ Δy]t = v2 - y1
WYRÓWNANIE CIĄGU Z JEDNYM WĘZŁEM
INSTRUMENTY:
Libella:
Przewaga libelli - jest to kąt o jaki musimy pochylić libelle, aby pęcherzyk przesunął się o jedną działkę.
p - przewaga
d - wielkość najmniejszej działki libelli
R - promień krzywizny libelli
ρ - ro sekundowe
Czułość libelli im większa przewaga tym libella jest czulsza
Luneta :
Oś celowa - prosta przechodząca przez środek optyczny obiektywu i środek krzyża nitek.
Oś optyczna - prosta przechodząca przez środek optyczny obiektywu i okularu.
Os geometryczna - prosta przechodząca przez pierścienie lunety.
Powiększenie lunety:
G - powiększenie
fob - ogniskowa obiektywu
fok - ogniskowa okularu
Jasność lunety:
J - jasność
R - promień obiektywu
G - powiększenie lunety
r - promień źrenicy oka
Pole widzenia lunety:
OSIOWE UKŁADY ( SYSTEMY)
jednoosiowy - limbus połączony ze spodarką na stałe ( nie możemy go obracać dookoła osi pionowej). Występuje śruba sprzęgająca alidadę z limbusem. Limbus i alidada nie obracają się łącznie.
dwuosiowy (repetycyjny) - istnieje możliwość sprzęgania limbusa z alidadą i wspólnego obracania. Wyróżniamy dwie śruby zaciskowe - limbusa ze spodarką i alidady z limbusem.
reiteracyjny - możemy obracać limbus o dowolny kąt względem alidady za pomocą śruby reiteracyjnej.
SYSTEMY ODCZYTOWE
1. Noniusz - jest pomocniczą podziałką umocowaną trwale na alidadzie wzdłuż limbusa. Służy on do zwiększenia dokładności pewnych pomiarów.
Dokładność noniusza:
M - wartość kątowa najmniejszej działki podziału głównego
n - liczba działek noniusza między kreską zerową a ostatnią opisaną
Punkt zerowy noniusza jest wskaźnikiem odczytu.
Wyróżniamy noniusze:
dodatnie - długość noniusza L podzielona jest na n równych działek o wielkości N. Dla noniusza L odpowiada n-1 działkom podziału głównego o wielkości M. Wielkość działki noniusza jest mniejsza od działki podziału głównego.
L = n*N L = (n-1)*M
ujemne (wsteczne) - liczba działek na noniuszu wynosi n. Liczba działek w podziale głównym n+1. Wielkość działki noniusza jest większa od działki podziału głównego.
Mikroskop kreskowy - mikroskopy odczytowe stosowane są zamiast noniusza, aby zwiększyć dokładność odczytów pewnych pomiarów. Limbus jest podzielony na części stopnia np. co 20' lub co 10'. Naniesiona jest kreska równoległa do kresek limbusa, która spełnia rolę indeksu odczytowego. Urządzenie to pozwala na wykonanie odczytu szacunkowego do 0,1 najmniejszej działki limbusa. Mikroskop kreskowy pozwala na szybkie wykonanie odczytu, ale są one mało dokładne.
Mikroskop skalowy - zamiast pojedynczej kreski naniesiona jest podziałka. Podziałkę tę obserwujemy na tle silnie powiększonego obrazu limbusa. Przy podziale stopniowym limbusa co 1g podziałka może być podzielona na 6,30,60 części. Przy podziale co 1̊ na 10,50,100 części. Podziałka pomocnicza opisana jest odwrotnie do kierunku wzrastania wartości podziału głównego na limbusie. Kreska zerowa uważana jest za indeks i decyduje o wielkości odczytu.
Mikrometr optyczny - w polu widzenia mikroskopu obserwujemy jednocześnie obraz obu kół ( poziomego-Hz i pionowego-V) oraz wycinek podziałki mikrometru, na której odczytujemy całe minuty i szacujemy dziesiąte ich części. Do odczytania koła poziomego doprowadzamy nakrętką mikrometru najbliższą kreskę limbusa do zajęcia położenia środkowego między dwiema równoległymi kreskami mikroskopu. Następnie wykonujemy odczyt. Do odczytania koła pionowego poziomujemy libelle tego koła, a następnie umieszczamy najbliższą kreskę podziału koła pionowego, przez obrót pokrętki mikrometru pośrodku pomiędzy dwiema równoległymi kreskami mikroskopu i wówczas wykonujemy odczyt.
METODY POMIARU KĄTÓW POZIOMYCH
1. Metoda pojedynczego pomiaru kąta.
celujemy na punkt lewy i robimy odczyt
wyprowadzamy krzyż nitek z celu i ponownie celujemy na punkt lewy i robimy odczyt
obliczmy średnią wartość kierunku lewego
celujemy na punkt prawy i robimy odczyt
wyprowadzamy krzyż nitek z celu i ponownie celujemy na punkt 3 oraz robimy odczyt
przerzucamy lunetę przez zenit i przeprowadzamy wszystkie czynności w ww. punktach
Kąt obliczony w ten sposób jest wolny od błędu kolimacji.
2. Metoda kierunkowa - stosujemy ja najczęściej przy pomiarze kilku kątów o wspólnym wierzchołku.
Celujemy na punkt 2 + odczyt,
celujemy na punkt 3 + odczyt,
celujemy na punkt 4 + odczyt,
celujemy na punkt 5 + odczyt,
celujemy na punkt 2 i robimy odczyt (jest to odczyt kontrolny)
patrzymy czy nie popełniliśmy w trakcie pomiaru błędu,
przerzucamy lunetę przez zenit i powtarzamy ww. czynności
za wartości ostateczne mierzonych kątów przyjmujemy wartości średnie z poszczególnych serii.
3. Metoda repetycyjna - stosowana przy pomiarze kątów w geodezji górniczej, gdy stanowisko instrumentu jest mało stabilne ( np. na bagnie) lub trudno dostępne , gdy chcemy zmierzyć kąt z jak największą dokładnością. Przebieg pomiaru kąta metodą repetycyjną:
ustawiamy odczyt na kole pionowym 0g00c00cc
sprzęgamy limbus z alidadą
celujemy na punkt 2 ( odczyt: wynosi 0g00c00cc)
zwalniamy alidadę i celujemy na punkt 3
robimy odczyt ( ten odczyt to kąt)
następnie sprzęgamy limbus z alidadą i ponownie celujemy na punkt 2 - nie robimy odczytu
zwalniamy alidadę i celujemy na punkt 3
czynności te powtarzamy wielokrotnie
przy ostatnim odłożeniu wykonujemy odczyt
BŁĘDY PRZY POMIARZE KĄTÓW POZIOMYCH:
Błędy instrumentalne:
kolimacja
inklinacja
mimośród alidady - oś obrotu alidady nie przechodzi przez środek limbusa
błędy podziału limbusa
błędy porywania limbusa alidady - instrument powinniśmy obracać zawsze w prawo, błędy są
bardzo małe i nie do wykrycia.
2. Błędy ustawcze instrumentu:
błąd poziomowania instrumentu
błąd centrowania instrumentu
błąd niecentrycznego ustawienia sygnałów.
Błędy wykonywania samego pomiaru:
błąd celowania
błąd odczytu limbusa
ODWZOROWANIA KARTOGRAFICZNE
Odwzorowanie Gaussa - Krugera
odwzorowanie równokątne poprzeczne elipsoidy obrotowej na pobocznice walca
obrazem południka środkowego danego pasa jest odcinek linii prostej
południk środkowy odwzorowuje się bez zniekształceń
Odwzorowanie quasisterograficzne
odwzorowanie równokątne
powierzchnia rzutów nie jest styczna do kuli
obrazem południka środkowego jest odcinek linii prostej; obrazami innych południków są krzywe symetryczne względem obrazu południka środkowego.
3. Odwzorowanie sterograficzne (azymutalne normalne) - odwzorowanie powierzchni kuli na płaszczyznę.
OGÓLNE PODSTAWY MATEMATYCZNE MAP (GODŁO MAPY)
Mapy topograficzne opracowuje się w państwowym układzie współrzędnych „1965”.
Wyróżniamy mapy topograficzne:
wielkoskalowe
średnioskalowe
W każdej strefie obliczane są współrzędne prostokątne płaskie. Linie siatki współrzędnych prostokątnych płaskich (ΔX = 40 km, ΔY = 64 km) dzielą każdą strefę układu na tzw. sekcje podziałowe. Sekcje znajdujące się na jednym poziomie to pasy, a w jednym pionie to słupy. Pasy i slupy numerowane są od 0-9. Pasy biegną z zachodu na wschód, słupy z północy na południe. Każdą sekcję oznacza się liczba trzycyfrową np.:
352 - godło sekcji podziałowej
numer strefy - 3
numer pasa w strefie - 5
numer słupa w strefie - 2
Sekcje map topograficznych w skalach 1:50000, 1:25000, 1:10000, 1:5000 powstają w wyniku czterostopniowego kolejnego podziału sekcji podziałowej na cztery części. Każda sekcja mapy w skali 1:50000 (są 4) dzieli się na 4 sekcje w skali mapy 1:25000. Każda sekcja mapy w skali 1:25000 dzieli się na 4 sekcje w skali mapy 1:10000. Każda sekcja mapy w skali 1:10000 dzieli się a 4 sekcje w skali mapy 1:5000 lub każda sekcja mapy skali 1:10000 dzieli się na 25 sekcji mapy w skali 1:2000 ( oznaczamy liczbą dwucyfrową np. 05) Każda sekcja mapy w skali 1:2000 dzieli się na 4 sekcje w skali 1:1000, które dzielą się na 4 sekcje w skali 1:500. Godła arkuszy map topograficznych składają się z godła sekcji podziałowej za którym umieszcza się grupy trzycyfrowych liczb oznaczających numery arkuszy map w odpowiedniej skali.
REGUŁA BRADISA - KRYŁOWA
1. Przy dodawaniu lub odejmowaniu liczb przybliżonych z których liczba o najmniejszej ilości znaków dziesiętnych ma k znaków należy:
zaokrąglić przed rachunkiem wszystkie występujące w rachunku liczby do k+1 znaków
zachować w ostatecznym wyniku k znaków dziesiętnych
2. Przy mnożeniu lub dzieleniu liczb przybliżonych, z których liczba o najmniejszej ilości cyfr ma k cyfr znaczących należy:
zaokrąglić przed rachunkiem wszystkie liczby do k+1 cyfr znaczących
zachować w ostatecznym wyniku k cyfr znaczących
Przy potęgowaniu lub pierwiastkowaniu liczb przybliżonych należy w wyniku zachować tyle cyfr znaczących ile ich zawiera podstawa potęgi lub liczba pierwiastkowana.
Cyframi znaczącymi liczby nazywamy jej cyfry z wyjątkiem zer położonych na lewo od pierwszej różnej od zera cyfry.
TEODOLIT
Sprawdzenie warunków geometrycznych i rektyfikacja.
cc - oś celowa lunety
vv - pionowa oś obrotu instrumentu
hh - pozioma oś obrotu lunety
ll - os libelli alidadowej
ll ⊥ vv - (nie prostopadłość tych osi powoduje wychylenie osi instrumentu od pionu o mały v) doprowadzamy pęcherzyk libelli do górowania za pomocą dwóch śrub nastawczych spodarki, obracamy o 90 stopni i trzecią śrubą doprowadzamy pęcherzyk libelli do górowania. Jeżeli po obrocie instrumentu o 180 stopni pęcherzyk jest w górowaniu to warunek prostopadłości jest zachowany. Jeżeli nie to rektyfikujemy błąd- połowę błędu rektyfikujemy śrubami nastawczymi spodarki a drugą połowę śrubkami rektyf. libelli alidadowej.
cc ⊥ hh - (kolimacja - dotyczy kręgu poziomego)
celujemy na punkt kreską pionową
ustawiamy dokładnie leniwkami
odczyt I
luneta przez zenit
odczyt II
różnica odczytów powinna wynosić 200g
jeśli nie - obliczamy wartość kolimacji:
rektyfikacja:
końcówkę nastawiamy leniwką alidady
krzyż kresek zejdzie z celu - nastawiamy śrubkami rektyf. krzyża kresek
vv ⊥ hh ( inklinacja) - błąd ten jest największy dla celowych nachylonych pod dużym kątem. Średnia odczytów przy dwóch położeniach lunety jest wolna od wpływu inklinacji.
Rektyfikacja:
za pomocą punktu (wyznaczenie wartości kątowej błędu)
spoziomowanie,
obieramy punkt dość wysoko,
odczyt O1,
luneta przez zenit,
celujemy na ten sam punkt, odczyt O2,
różnica powinna wynosić 200
wartość inklinacji:
poprawiamy odczyty O1 i O2
nastawiamy jeden z poprawionych odczytów na kole poziomym za pomocą leniwki alidady ( leniwka ruchu poziomego) ,
krzyż kresek zejdzie z celu - nastawiamy śrubkami rektyf. krzyża kresek.
b) za pomocą łaty (wyznaczenie wartości liniowej błędu)
spoziomowanie,
obieramy punkt wysoko, celujemy, zaciskamy alidadę i opuszczamy lunetę na łatę
odczyt z łaty O1
przerzucamy lunetę przez zenit
ponownie celujemy, celujemy, zaciskami alidadę, opuszczamy lunetę,
odczyt O2
różnica odczytów = max 3 mm
jeżeli większa obliczamy odczyt średni, który ustawiamy na łacie za pomocą leniwki alidady (leniwki ruchu poziomego), zaciskamy alidadę, podnosimy lunetę,
krzyż kresek nie znajduje się na punkcie - naprowadzamy śrubkami rektyf. krzża kresek
Ponadto powinny być spełnione warunki:
kreska pionowa siatki krzyża kresek powinna być prostopadła do poziomej osi lunety
limbus i alidada koła poziomego powinny być osadzone centrycznie
Podczas pomiaru kątów powinny być spełnione warunki:
teodolit powinien być ustawiony centrycznie nad punktem
sygnały powinny być ustawione centrycznie nad punktem
Poziomowanie teodolitu - należy ustawić oś obrotu instrumentu w pionie, najpierw z grubsza libella pudełkową a potem dokładnie przez spoziomowanie libelli alidadowej za pomocą trzech śrub nastawczych spodarki. W tym celu należy:
ustawić libellę wzdłuż dwóch śrub nastawczych, a następnie spoziomować nimi libellę
obrócić alidadę o 90 stopni i obracając trzecią śrubą nastawczą spoziomować libellę w płaszczyźnie prostopadłej do poprzedniej
Przy dowolnym ustawieniu alidady pęcherzyk libelli alidadowej nie powinien zmieniać swego położenia.
Centrowanie teodolitu - ustawiamy teodolit za pomocą nóg statywu nad punktem mocno wciskając je w ziemię w ten sposób aby:
obserwowany w okularze pionu optycznego obraz punktu znalazł się w środku kółeczka widocznego w polu widzenia pionu optycznego
głowica statywu była w miarę możności pionowa.
KĄTY PIONOWE. BŁĄD MIEJSCA ZERA
Podział kąta pionowego:
zenitalny
horyzontalny
Kąt pionowy(wysokościowy) - kąt jaki tworzy oś celowa z poziomem. Gdy punkt leży powyżej poziomu osi celowej to kąt pionowy jest dodatni, gdy leży poniżej - ujemny.
Kąt zenitalny (odległość zenitalna) - kąt między kierunkiem pionowym a kierunkiem na punkt. Mierzymy go od 0-180, 360-180 stopni.
Kąty pionowe od 0-90 i od 90-180( kąty dodatnie), 360-270, 180-270(kąty ujemne).
Błąd miejsca zera - oś libelli koła pionowego powinna być równoległa do linii łączącej odczyty 100 i 300 (podział zenitalny) i 0 i 200 (podział horyzontalny) .
Błąd wynikający z tej nierównoległości nazywamy błędem miejsca zera (błąd indeksu)
Rektyfikacja:
za pomocą łaty:
spoziomować instrument,
łatę ustawiamy w pionie i celujemy na nią
pęcherzyk libelli doprowadzamy do górowania
na kole pionowym ustawiamy odczyt 100
robimy odczyt z łaty O1
przerzucamy lunetę przez zenit, celujemy na łatę
pęcherzyk libelli do górowania
ustawiamy odczyt na kole pionowym 300
odczyt z łaty - O2
różnica odczytów max 3mm
jeżeli większa: ustawiamy odczyt średni na łacie za pomocą śruby LLKP
ustawiamy odczyt na kole pionowym 300 za pomocą śruby LLKP
pęcherzyk libelli do górowania za pomocą śrubek rektyf. libelli koła pionowego
za pomocą punktu:
spoziomować,
celujemy na dowolnie obrany punkt,
doprowadzamy pęcherzyk libelli koła pionowego do górowania śrubą LLKP
odczyt na kole pionowym O1
luneta przez zenit, celujemy
doprowadzamy pęcherzyk libelli koła pionowego do górowania śrubą LLKP,
robimy odczyt na kole pionowym O2
suma odczytów powinna wynosić 400
wartość błędu:
Oba pomiary poprawiamy tak aby ich suma wynosiła 400
poprawiony odczyt ustawiamy na kole pionowym śrubą LLKP (cały czas celujemy na punkt)
pęcherzyk libelli doprowadzamy do górowania śrubkami rektyf. libelli kola pionowego.
POMIAR KĄTÓW PIONOWYCH
Przed odczytaniem koła pionowego należy doprowadzić pęcherzyk libelli do górowania.
Przy podziale horyzontalnym:
I położenie lunety - przy podnoszeniu lunety odczytujemy bezpośrednio dodatnie kąty pionowe. Przy opuszczaniu lunety w dół ( poniżej poziomej osi celowej) kąt pionowy oblicza się odejmując od odczytu koła 360 stopni/400 gradów.
II położenie lunety - przy podnoszeniu lunety kąt pionowy oblicza się odejmując od 360 stopni odczyt limbusa (kąt dodatni). Przy opuszczaniu lunety kąt pionowy to odczyt limbusa ze znakiem minus.
Przy podziale zenitalnym:
Przy poziomym położeniu osi celowej ( I położenie lunety) odczytuje się na indeksie 90 stopni. Odczyty dają bezpośrednią odległość zenitalną.
POMIAR ODLEGŁOŚCI ZA POMOCĄ TAŚMY
Pomiaru dokonują dwaj pomiarowi. Na początku i na końcu odcinka ustawiamy tyczki. Pierwszy pomiarowy znajdujący się z przodu trzyma jeden koniec taśmy i szpilki na kółku. Drugi znajduje się z tyłu taśmy i kieruje ułożenie jej wzdłuż mierzonego odcinka AB. Po nadaniu taśmie kierunku wzdłuż mierzonej linii pomiarowi naciągają taśmę z siłą ok 10 kg. Drugi pomiarowy przytrzymuje wskaźnik zerowy taśmy nad punktem A odcinka a pierwszy pomiarowy wbija szpilkę przy wskaźniku łaty oznaczającym 20 m. Następnie pomiarowi przesuwają taśmę w kierunku punktu B. Drugi pomiarowy przykłada wskaźnik zerowy do szpilki wbitej w ziemię. Pierwszy ponownie zaznacza szpilką odległość 20 m na linii AB. Drugi idąc zabiera szpilkę I. Czynność ta powtarza się na całej długości odcinka. Przy ostatnim ułożeniu taśmy odczytuję się końcówkę. Metry i decymetry czyta się z opisu natomiast liczbę centymetrów szacuję się na oko. Liczbę zabranych przez drugiego pomiarowego szpilek i końcówkę zapisuję się w dzienniku. Następnie oblicza się całkowitą długość mierzonego odcinka.
TYCZENIE PROSTYCH
czyli ustawienie tyczek w punktach pośrednich znajdujących się w linii.
Tyczenie między widocznymi wzajemnie punktami A i B - tyczenie w przód:
- w punktach A i B ustawia się tyczki. Obserwator ustawia się w odległości kilku metrów za tyczką ustawioną w punkcie A. Kieruje on ustawieniem tyczki trzymanej przez pomocnika w punkcie 1 tak aby zakryła ona tyczkę z pkt B. Oznacza to, że znalazła się na linii AB. Następnie pomocnik przechodzi do punktu 2 i kierowany przez obserwatora ustawia tyczkę tak, aby pokryła ona tyczki z pkt B i 1. Postępowanie powtarza się przy tyczeniu kolejnych punktów. Linia B-1-2-A jest linia tyczoną.
Tyczenie linii między niewidocznymi wzajemnie punktami A i B - kiedy między punktami znajduje się przeszkoda uniemożliwiająca wzajemną widoczność np. wzniesienie terenu:
- dwóch obserwatorów ustawia się między puntami A i B. Obserwator 2 kieuje obserwatorem 1 tak aby jego tyczka znalazła się na linii 1-2-B. Obserwatorzy przesuwają się kolejno do momentu w którym linie 1-2-B i 2-1-A pokryją się Tyczki 1 i 2 znajdują się wtedy na linii AB.
Tyczenie linii w przypadku gdy między punktami A i B znajduje się trwała przeszkoda uniemożliwiająca wzajemną widoczność:
- na prostej A i B chcemy wyznaczyć punkty M i N. Obieramy punkt C tak, aby prosta AC omijała przeszkodę w jak najbliższej odległości. Na tej prostej wyznaczamy punkt B' leżący na prostopadłej do AC przechodzący przez punkt B . Następnie wyznaczamy punkty M' i N' leżące na prostej AC tak aby wystawiane w nich prostopadłe do AC przecinały prostą AB w punktach M i N. Mierzymy odcinki BB', AB', AM', AN'. Obliczamy odległość odcinków M'M i N'N:
Po wykonaniu obliczeń wyznaczamy w terenie położenie punktów M i N.
OPIS TOPOGRAFICZNY
Dla każdego punktu powinien być sporządzony opis topograficzny umożliwiający:
odnalezienie i zidentyfikowanie punktu
odtworzenie punktu
naniesienie punktu na mapę topograficzną w skali 1:25000
Opisy topograficzne są to szkice położenia punktów geodezyjnych w stosunku do szczegółów topograficznych terenu wraz z miarami. Opis topograficzny zawiera:
szkic sytuacyjny położenia punktu wraz z miarami do najbliższych trwałych punktów topograficznych jak: budynki, ogrodzenia,
słowny opis położenia punktu,
szkic powiązania punktu z punktami sąsiednimi,
przekrój pokazujący umieszczenie znaku naziemnego w stosunku do powierzchni,
współrzędne punktu
kierunek północy
Pozioma osnowa geodezyjna
Poziomą osnowę geodezyjną stanowi usystematyzowany zbiór punktów których wzajemne położenie na powierzchni odniesienia zostało określone przy zastosowaniu techniki geodezyjnej.
Osnowa podstawowa - stanowią ją punkty wyznaczone w sieciach geodezyjnych o najwyższej dokładności przy czym rozmieszczenie ich powinno być równomierne na obszarze całego kraju.
Osnowa szczegółowa - stanowi rozwinięcie osnowy podstawowej przy czym stopień zagęszczenia punktów powinien być zróżnicowany w zależności od charakteru terenu.
Osnowa pomiarowa - stanowi rozwinięcie osnowy szczegółowej przy czym dokładność, stopień zagęszczenia punktów i sposób ich rozmieszczenia powinny być dostosowany do konkretnych zadań geodezyjno - kartograficznych i przyjętej technologii ich realizacji.
Rodzaj osnowy |
Klasa |
Dokładność |
Met. satelitarne |
Podstawowa |
I |
md/d < 5 * 10-6 |
|
Szczegółowa |
II III |
mp< 0,05 m mp < 0,10 m |
mp < 0,03 m mp < 0,07 m |
Pomiarowa |
IV |
mp < 0,20 m |
|
Stabilizacja punktów osnowy
I klasa - stabilizacja trójpoziomowa
- w terenach skalistych możliwa jest stabilizacja jednopoziomowa
Punkty dzielimy na ziemne i naziemne (wieże kościoła, ratusza)
- każdy punkt posiada punkt kierunkowy, stabilizacja dwupoziomowa, poboczniki znajdują się 10 m od punktu głównego, 60 cm głębokości.
II klasa - stabilizacja dwupoziomowa
- posiadają punkty kierunkowe
- jednopoziomowa z pobocznicami,
- w oparciu o osnowę I klasy,
-wieloznakowa - co najmniej 3 znaki ścienne.
III klasa - stabilizacja dwupoziomowa, brak punktów kierunkowych
- w oparciu o osnowę I i II klasy
-wieloznakowa - min. 3 znaki ścienne dla punktu na terenach zainwestowanych
-znaki z tworzysz sztucznych lub przyjęcie istniejących znaków na teranach niezabudowanych
Stabilizacja osnowy pomiarowej:
Punkty osnowy pomiarowej podlegają markowaniu, a w szczególnych przypadkach stabilizacji. Do typowych znaków markujących należą:
- paliki drewniane,
- rurki drenarskie,
- rurki żelazne,
- bolce,
- trzpienie żelazne.
1 pkt/ 60 km2 dla osnowy I klasy (średnio co 7-8 km)
1 pkt/ 0,8 km2- tereny zainwestowane , osnowa II klasy
1pkt/ 1,5 km2- terenach niezabudowanych(rolnych)
1pkt/ 12km2- tereny leśne
1pkt/ 15 ha - tereny zainwestowane , osnowa III klasy
1 pkt / 30 ha - tereny rolne
Osnowa I klasy wchodzi w skład SAG (sieci astronomiczno-geodezyjnej), w Polsce ok. 380 punktów, w odległości ok. 30 km.
SW - sieć wypełniająca - ok. 6000 punktów, w odległości ok. 7 km.
Pomiary sytuacyjne
Przedmiotem pomiarów sytuacyjnych są szczegóły terenowe wykazane znakami umownymi w instrukcji technicznej K-1, dla mapy w skali 1:500, są to:
-urządzenia podziemne,
-urządzenia naziemne,
-podstawowe elementy ewidencji gruntów.
Pomiary wykonuje się w oparciu o geodezyjną osnowę poziomą szczegółową i podstawową. Szczegóły terenowe dzielą się na następujące grupy dokładnościowe:
Pierwsza grupa dokładnościowa - trwale szczegóły terenowe o wyraźnych konturach i jednoznacznie określonych granicach:
zastabilizowane znakami naziemnymi punkt osnowy wysokościowej, punkty podstawowej osnowy magnetycznej i osnowy grawimetrycznej
znaki graniczne granicy państwa, jednostek podziału administracyjnego i działek
punkty załamania granic działek
obiekty i urządzenia techniczno-gospodarcze (budowle, budynki)
elementy naziemne uzbrojenia terenu i studnie
obiekty drogowe i kolejowe (mosty, wiadukty, przejazdy, tunele, estakady, tory kolejowe)
Druga grupa dokładnościowa - do tej grupy dokładnościowej należą szczegóły o mniej wyraźnych i trwałych konturach:
punkty załamań konturów budowli i urządzeń ziemnych (wały, tamy, groble, kanały, rowy, nasypy)
Boiska sportowe, parki, trawniki
Elementy podziemne uzbrojenia terenu
Drzewa przyuliczne i pomniki przyrody
Trzecia grupa dokładności :
punkty załamań konturów użytków gruntowych i konturów klasyfikacyjnych
Naturalne linie brzegowe wód płynących i stojących
Linie podziałowe na oddziały w lasach państwowych
Punkty załamań dróg dojazdowych przebiegających wewnątrz terenów stanowiących własność państwową lub dróg dojazdowych prywatnych.
Określenie położenia szczegółów terenowych względem najbliższych elementów poziomej osnowy geodezyjnej powinno być wykonane przy pomiarze bezpośrednim z dokładnością:
Dla I grupy dokładności |
0,10 m |
Dla II grupy dokładności |
0,30 m |
Dla III grupy dokładności |
0,50 m |
W czasie pomiarów należy zebrać informacje charakteryzujące mierzony obiekt:
a) nazwy jednostek podziału administracyjnego
b) nazwy wsi, ulic, placów, rzek, potoków, jezior
c) rodzaju użytków gruntowych
d) rodzaju i charakteru obiektów budowlanych oraz numerów porządkowych budynków lub nieruchomości
e) rodzaju urządzeń podziemnych, ich przeznaczenie.
Pomiar syt. - zespół czynników technicznych pozwalających na określenie kształtu, wielkości i wzajemnego położenia szczegółów terenowych umożliwiających przedstawienie ich obrazów w rzucie prostokątnym na powierzchnię odniesienia.
Zagęszczanie osnowy poziomej
Pomiary sytuacyjne wykonuje się w oparciu o punkty osnowy podstawowej lub szczegółowej które mogą być zagęszczone w miarę potrzeb osnową pomiarową z dokładnością nie mniejszą niż 0,20m.
Punkty osnowy pomiarowej wyznacza się metodami:
- ciągami sytuacyjnymi
- wcięciami kątowo - liniowymi
- liniami pomiarowymi
- aerotriangulacją
Szczegóły terenowe 1 grupy dokładnościowej powinny być mierzone wraz z elementami kontrolnymi do których zalicza się:
-drugie niezależne wyznaczenie położenia szczegółów
-miary czołowe
-podpórki
-miary do punktów przecięcia się linii pomiarowych z granicami działek i konturów lub ich przedłużeniami
! Na bokach sieci osnowy szczegółowej można zakładać punkty posiłkowe stanowiące początek lub koniec ciągu sytuacyjnego lub linii pomiarowej.
Linie pomiarowe:
linie pomiarowe służące do pomiaru szczegółów terenowych 2 i 3 gr. dokładnościowej mogą być oparte na punktach sytuacyjnych 1 grupy dokładnościowej jednoznacznie zidentyfikowanych w terenie i na mapie.
Linie pomiarowe mierzy się dwukrotnie
Linie mogą tworzyć układy rzędów których liczba zależy od charakteru osnowy nawiązującej:
dla punktów wyższego rzędu niż punkty ciągów sytuacyjnych - 3 rzędy linii pomiarowych
dla ciągów sytuacyjnych 1 rzędu - 2 rzędy linii
dla ciągów 2 rzędu - układ jednorzędowy
Długości linii nie powinny przekraczać : na terenach zurbanizowanych do 400 m , a na terenach rolnych i leśnych do 600 m.
Linie pomiarowe można wydłużać o 1/3 długości jednak nie więcej niż o 100m
Ciągi sytuacyjne - układ ciągów sytuacyjnych powinien odpowiadać następującym warunkom:
- należy stosować co najwyżej dwurzędowe układy ciągów
- ciągi wiszące dopuszcza się wyjątkowo gdy nie jest możliwe nawiązanie dwupunktowe, maksymalnie dwa boki.
Lokalizacja punktów :
- zachowanie bezpośredniej widoczności na sąsiednie punkty
- dł. boków powinny mieścić się w granicach 50-350 m
- stosunek sąsiednich boków przyległych nie powinien być mniejszy niż 1:4
Długość ciągów sytuacyjnych nie powinna być większa od 2 km, a dla terenów rolnych i leśnych nie większa niż 4 km.
Pozioma osnowa pomiarowa - rozwinięcie osnowy szczegółowej.
Punkty osnowy pomiarowej podlegają markowaniu a w szczególnych przypadkach stabilizacji. Zaleca się wykonywać w następujących przypadkach:
- na terenach rolnych, dopuszcza się założenie osnowy pomiarowej metoda fotogrametryczną
- na terenach zabudowanych, gdzie nie ma ulic i dróg
- na obszarach, gdzie przewiduje się prace związane z przekształceniem struktury własnościowej
Punkty osnowy pomiarowej należy zastabilizować:
- na obszarach zabudowanych - wieloznakowo, za pomocą znaków ściennych ( co najmniej 3 znaki dla 1 punktu)
- na obszarach niezabudowanych - za pomocą znaków z tworzyw sztucznych.
W przypadkach uzasadnionych dopuszcza się stosowanie znaków z kamienia lub betonu.
Pomiar kątów w ciągach sytuacyjnych wykonuje się w jednym poczecie, instrumentem gwarantującym uzyskanie średniego błędu pomiaru kąta mo≤30” (90cc)
O wartościach dopuszczalnych odchyłek kątowych o liniowych informują odpowiednie tabele instrukcji G-4 „Pomiary sytuacyjno-wysokościowe)
Metody pomiaru szczegółów sytuacyjnych
1. Metoda domiarów prostokątnych - polega na pomiarze rzędnej i odciętej mierzonego punktu sytuacyjnego względem linii, na którą rzutujemy dany punkt. Przy stosowaniu metody domiarów prostokątnych długości rzędnych oraz dokładność pomiaru zależą grupy dokładnościowej szczegółów terenowych:
Grupa dokładnościowa |
I |
II |
III |
Długości rzędnych |
25 m |
50 m |
70 m |
Dokładność pomiarów |
0,05 m |
0,05 m |
0,10 m |
Przy pomiarze szczegółów 1 grupy dokładnościowej należy wykonać drugie niezależne wyznaczenie położenia tych szczegółów (mierzyć miary czołowe i podpórki). Do pomiaru służy nam taśma stalowa, węgielnica, ruletka, tyczki.
węgielnicą rzutujemy dany punkt na linię pomiarową znajdując spodek prostopadłej,
długość na linii pomiarowej mierzymy taśmą stalową (odciętą),
rzędną mierzymy za pomocą ruletki.
-stosowana na terenach zurbanizowanych o nieznacznych różnicach poziomów
-dokumentem pomiarowym jest szkic polowy, bez zachowania skali, z zanumerowanymi punktami osnowy.
2. Metoda biegunowa:
- polega na pomiarze odległości od stanowiska instrumentu do punktu celowania oraz na pomiarze kierunku na ten punkt
- stanowiskami instrumentu powinny być punkty osnowy szczegółowej i pomiarowej
- szczegóły terenowe 2 i 3 grupy dokładnościowej mierzyć można ze stanowiska obieranych na szczegółach sytuacyjnych 1 grupy dokładnościowej
- na każdym stanowisku należy pomierzyć kierunki nawiązania do dwóch punktów osnowy geodezyjnej
- metoda biegunowa z zastosowaniem pomiaru odległości dalmierzem odpowiada dokładności metodzie domiarów prostokątnych.
3. Metoda przedłużeń konturów sytuacyjnych na linię pomiarową:
- stosujemy na terenach łatwo dostępnych do bezpośredniego pomiaru odległości.
- zalecane przy pomiarze budynków i budowli oraz granic
- należy zachować następujące warunki przy pomiarze:
a) linia konturu powinna być przedłużona do przecięcia się z linią pomiarową
b) stosunek długości przedłużenia do długości odcinka przedłużanego nie może być większy niż 2:1
c) kąt pomiędzy linią przedłużenia a linią pomiarową powinien być większy od 45o i mniejszy od 135o
4. Metoda wcięć:
a) kątowych- wyznaczenie położenia punktu na podstawie pomierzonych kątów do punktów o znanym położeniu
b) liniowych- wyznaczenie położenia na podstawie pomierzonych odległości między wyznaczonym punktem a punktem o znanym położeniu
c)kątowo-liniowych- określenie położenia punktu za pomocą pomiaru kierunku i odległości
Zasady generalizacji konturów szczegółów sytuacyjnych
Stopień generalizacji zależy od :
- rodzaju szczegółu terenowego,
- charakteru mierzonego terenu.
Generalizacji podlegają następujące szczegóły terenowe:
granice działek o nieutrwalonych załamaniach
kontury budynków i budowli
ogrodzenia trwałe
kontury użytków gruntowych
szczegóły terenowe oznaczone na mapie symbolami
Wychylenie linii granicznej od prostej łączącej najbliższe pomierzone punkty granicy nie może być większe:
- dla terenów zurbanizowanych od 0,1 m
- dla terenów rolnych 0,2 m
- dla terenów rolnych, na obszarach górskich i podgórskich 0,5 m
Generalizacja konturów szczegółów terenowych zależy od grupy dokładnościowej szczegółu terenowego:
dla 1 grupy dokładnościowej maksymalne wychylenie faktycznej linii konturu od ustalonej linii proste nie powinno być większe od 0,1 m
dla 2 grupy dokładnościowej 0,2 m
dla 3 grupy dokładnościowej 0,75 m
Przy pomiarze konturów budynków należy mierzyć występy i wgłębienia większe od 0,3 m. Występy i wgłębienia mniejsze od 2 m wyznacza się miarą bieżącą po ścianie przy ziemi mierząc również wielkości tych występów lub wgłębień.
Przy pomiarze trwałych ogrodzeń należy mierzyć występy i wgłębienia większe od 0,3 m oraz bramy od strony dróg i ulic. Wgłębienia i występy nie przekraczające 2 m wyznacza się miarą bieżącą po linii ogrodzenia mierząc równocześnie wielkości występu lub wgłębienia. Szerokości ogrodzeń należy mierzyć gdy przekraczają wielkość 0,3 m.
Kontury elementów naziemnych uzbrojenia podziemnego większe od 0,5 m należy mierzyć w sposób umożliwiający ich prawidłowe skartowanie. Przy konturach mniejszych od 0,5 m należy mierzyć położenie środka ich rzutu.
-Dla przewodów podziemnych i naziemnych o średnicach mniejszych od 0,75 m dopuszcza się pomiar przebiegu ich osi.
-Dla przewodów podziemnych i naziemnych o średnicach większych od 0,75 m pomiarowi podlegają rzuty zewnętrzne krawędzi tych elementów.
Zamierzanie łuku drogi - jeżeli strzałka ugięcia jest mniejsza od 0,1 m to mierzymy tylko początek i koniec łuku drogi. Jeżeli nie to mierzymy następne dwie strzałki ugięcia i patrzymy czy są mniejsze od 0,1 m (powtarzamy aż do skutku).
Szkice polowe
- obrazy mierzonego terenu
-wykonywane w czasie pomiaru bez zachowania skali
-sporządzane w ołówku
- powinien obejmować zamkniętą część terenu
- nie wolno go przerysowywać
- błędnie wykreślone linie lub wpisane miary powinny być skreślone podwójną linią
Szkice powinny zawierać:
zanumerowane punkty osnowy geodezyjnej
szczegóły terenowe będące przedmiotem pomiarów sytuacyjnych
miary wyznaczające położenie, kształt i wielkość szczegółów terenowych,
dane informacyjne:
- nazwy jednostek podziału administracyjnego
- nazwy wsi, ulic i placów, rzek , potoków, jezior, kanałów
- rodzaje użytków gruntowych
- rodzaj i charakter obiektów budowlanych oraz numery porządkowe budynków
- rodzaje urządzeń podziemnych, ich przeznaczenie
e) nazwiska i imiona właścicieli działek oraz oznaczenia ksiąg wieczystych
f) numer szkicu oraz numery szkiców sąsiednich
h) w miarę postępu prac należy sporządzić zestawienie szkiców polowych czyli szkic szkiców.
Osnowa wysokościowa Polski
(usystematyzowany zbiór punktów których wysokość określono w stosunku do przyjętej powierzchni odniesienia)
Pomiar wysokościowy jest to zespół czynności technicznych pozwalających na określenie wysokości punktów względem przyjętego poziomu odniesienia i umożliwiających przedstawienie form ukształtowania terenu.
Rodzaj osnowy |
Technika pomiaru |
Klasa |
Dokładność |
|
Podstawowa |
Niwelacja precyzyjna |
I II |
1mm / km 2mm / km |
|
Szczegółowa |
Niwelacja techniczna, GPS |
III IV |
4mm / km 10mm/km |
mh≤10mm mh≤20mm |
Pomiarowa |
Niwelacja techniczna Niw. trygonometryczna i tachimetryczna |
V |
20 mm/km mh≤ 0,05m |
Sieć niwelacji I klasy - jednolita sieć niwelacyjna (JWSN) tworzą ją linie sieci międzynarodowej oraz linie jej dogęszczenia o przeciętnej długości ok. 50 km, a maksymalnej 90 km.
Sieć niwelacji II klasy - linie o przeciętnej długości 25 km, a maksymalnej 35 km, w terenach zabudowanych odpowiednio 8 km i 12 km(max).
Długości odcinków niwelacyjnych w I i II klasie w terenach zabudowanych wynosi od 0,5 km do 1 m. W terenach zabudowanych: od 0,5 km do 1 km. W terenach niezabudowanych od 2 do 3 km.
Punkty osnowy III i IV klasy: - długości linii do 18 km, w terenach zabudowanych do 6 km. Długości odcinków niwelacyjnych wynoszą 1,5 km.
Stabilizacja osnowy
Wyróżniamy 3 rodzaje znaków wysokościowych (reperów):
Podziemne (pod powierzchnią ziemi, stosowane w sieci podstawowej, tzw. Znaki Wiekowe)
Naziemne (nad powierzchnią, jego podstawa umieszczona poniżej poziomu zamarzania gruntu, stosowane w sieci podstawowej i szczegółowej)
Ścienne (na ścianach budynków, w sieci podstawowej i szczegółowej)
Każdy znak musi mieć swój opis topograficzny w celu odnalezienia i zidentyfikowania znaku. Znaki wysokościowe osnowy podstawowej i szczegółów powinny mieć określone współrzędne płaskie z dokładnością 0,10 m względem poziomej osnowy geodezyjnej.
Punkty osnowy wysokościowej podstawowej i szczegółowej są stabilizowane w terenie trwałymi znakami w sposób i w miejscach zapewniających ich długoletnie korzystanie. Stabilizacji nie należy wykonywać:
- w gruncie o nieodpowiedniej spoistości
- na terenach o wysokim poziomie wody gruntowej
- w pobliżu skał, torów kolejowych(20 m od torów), szos, kopalni
- w stromych stokach o pochyleniu < 5%
Znaki ścienne nie powinny być osadzane w budynkach przed upływem dwóch lat od zakończenia budowy oraz w takich budynkach, w których fundamenty są na głębokości mniejszej niż 1,30 m (podpiwniczone). Jeśli budynek jest z cegły to ściany muszą być grubsze niż 0,55 m, a jeżeli z betonu zbrojonego to muszą mieć nie mniej niż 0,25 m.
Przedmiot pomiarów wysokościowych
Przedmiotem pomiarów są następujące elementy:
Naziemne:
- charakterystyczne punkty powierzchni terenu, w oparciu o które rzeźba terenu zostanie przedstawiona na mapie warstwicami
- wybrane punkty powierzchni terenu w przypadku przedstawienia na mapie rzeźby terenu w postaci opisu rzędnych wysokości punktów (pikiet)
- naturalne i sztuczne formy ukształtowania terenu
- przekroje poprzeczne ulic i dróg urzędowych
- elementy naziemne podziemnego uzbrojenia terenu (włazy, studzienki)
2. Podziemne:
- górne krawędzie włazów i dna studzienek kanalizacyjnych oraz wloty i wyloty kanałów lub przykanalików
- osie przewodów wodociągowych, gazowych i cieplnych bez obudowy
- wierzchy i dna kanałów oraz dna komór i studni sieci cieplnej, teletechnicznej i elektroenergetycznej
-górne krawędzie rur ochronnych kabli doziemnych
- załamania przewodów (osi) pionowe i poziome
Wysokości charakterystycznych punktów terenowych należy określać względem punktów wysokościowej osnowy geodezyjnej z następującą dokładnością:
0,01m |
elementy naziemne uzbrojenia terenu |
0,05m |
budowle i urządzenia techniczne o konstrukcji trwałej |
0,10m |
budowle i urządzenia techniczne ziemne oraz podziemne |
Średni błąd określenia wysokości charakterystycznych punktów rzeźby terenu nie powinien przekraczać wielkości mh = 1/5 przewidywanego dla danej mapy cięcia warstwicowego.
Warstwica - linia łącząca punkty o jednakowej wysokości
Cięcie warstwicowe - różnica wysokości między dwoma warstwicami na mapie
Średni błąd warstwic nie powinien dla danej mapy przekraczać:
1/3 zasadniczego cięcia warstwicowego dla terenów o nachyleniu do 2o
2/3 zasadniczego cięcia dla terenów o nachyleniu od 2o
1 zasadniczego cięcia warstwicowego dla terenów o nachyleniu od 6o
Zagęszczenie i zakładanie osnowy wysokościowej
Pomiary wysokościowe dla opracowania rzeźby terenu wykonuje się w oparciu o istniejące punkty osnowy wysokościowej lub osnowy poziomej dla których błąd określenia wysokości jest mniejszy od 0,05 m.
W przypadku braku dostatecznej ilości punktów oparcia pomiaru wysokościowego istniejącą osnowę należy zagęścić punktami pomiarowej osnowy wysokościowej.
Dokładność wyznaczenia wysokości punktów osnowy pomiarowej charakteryzuje się średnim błędem 20 mm/km. Istniejące ciągi niwelacyjne mogą być włączone do zakładanej osnowy pomiarowej i ponownie wyrównane jeśli dla punktu środkowego średni błąd nie przekracza 0,05 m.
Długość ciągów niwelacyjnych nie powinna przekraczać 12 km.
Odległości między sąsiednimi reperami na ciągach niwelacyjnych powinny wynosić:
na terenach zabudowanych 500 m
na terenach rolnych i leśnych 1500m
W wyjątkowych przypadkach na terenach zabudowanych dla osnowy pomiarowej dopuszcza się stosowanie ciągów wiszących (do 300m) składających się z ... stanowisk.
Punkty ciągów niwelacyjnych osnowy pomiarowej podlegają markowaniu, a w szczególnych przypadkach stabilizacji.
Pomiar punktów na stanowisku należy wykonać dwukrotnie, niwelując metodą niwelacji „ze środka”.
Pomiar ciągu niwelacyjnego należy wykonać w obu kierunkach: głównym i powrotnym.
Długości celowych (w niwelacji „ze środka”) nie powinny przekraczać 50 m.
Różnica dwukrotnego pomiaru różnic wysokości na jednym stanowisku nie powinna przekraczać 2-3 mm.
Różnica między przewyższeniami otrzymanymi z niwelacji ciągu w kierunku głównym i powrotnym (również dla niwelacji odcinków ciągów oraz odchyłek nawiązania ciągów do punktów wyższych klas lub ciągów węzłowych) nie powinny przekraczać wielkości obliczonej ze wzoru: fmax < 20 pierwiastek z L(długość w km) a ostateczny wynik w mm.
Zakładanie osnowy pomiarowej i wysokościowej
Zakładane punkty osnowy muszą być oparte na punktach osnów wyższego rzędu, czyli podstawowych lub szczegółowych.
Kształt osnowy poziomej zależy od kształtu terenu podlegającego pomiarowi i rozmieszczenia punktów osnowy wyższego rzędu.
Linie pomiarowe stanowią najniższy szczebel rozwinięcia i zagęszczania poziomej osnowy geodezyjnej i są bezpośrednim oparciem dla pomiarów szczegółów sytuacyjnych oraz wyznaczenia w terenie projektowanych obiektów budowlanych i inżynierskich.
Linie należy zakładać: wzdłuż ulic, dróg, aby można było zdjąć jak największą liczbę szczegółów terenowych za pomocą domiarów prostokątnych, nie przekraczając dopuszczalnych długości rzędnych. Mogą być oparte na bokach osnowy, po założeniu na niej punktów posiłkowych.
Ciągi sytuacyjne i linie pomiarowe są projektowane w terenie, jednocześnie sporządzany jest szkic polowy osnowy pomiarowej.
Dł. boków mierzy się dwukrotnie..... dopuszczalne różnice w instrukcji G-4
Pomiar kątów wykonywany metodą pojedynczego pomiaru kąta instrumentem gwarantującym uzyskanie średniego błędu mo≤30” .
Linie pomiarowe mierzy się dwukrotnie dopuszczając powtórny pomiar przy metodzie domiarów prostokątnych.
WYSOKOŚCIOWA:
Pomiary rzeźby terenu zaczyna się od odszukania istniejących punktów wysokościowych, zlokalizowanych najczęściej na ścianach budynków i budowli i na powierzchni ziemi. Istniejące ciągi można włączyć do nowo zakładanej osnowy pomiarowej.
Długość odcinków (odl. Między sąsiednimi reperami ) od 500 do 1500 m.
Pomiar wykonuje się dwukrotnie, metodą niwelacji ze środka, w kierunku głównym i powrotnym.
Długości celowych nie mogą przekraczać 50 m. Wyjątkowo wydłużenie do 75 m.
(...) temat wyżej
Zasady pomiaru typowych form terenu, pikietowanie i generalizacja
Przed przystąpieniem do opracowania terenu konieczne jest zapoznanie się z typami rzeźby terenu w celu prawidłowego rozmieszczenia pikiet i przedstawienia form terenowych na mapie. Obejmuje ono:
Pikiety - rozmieszczać tak aby pokrywały teren pomiaru i były odpowiednio dobrane do jego konfiguracji.
W terenie ukształtowanym pikiety należy umieszczać w następujących miejscach:
- na szczytach i najmniejszych miejscach form ukształtowania terenu
- na górnych i dolnych krawędziach zboczy
Ilość pikiet przypadających na jeden ha zależy od:
- typu rzeźby terenu
- przeciętnego zasadniczego cięcia warstwicowego w skali mapy
- stopnia generalizacji
Maksymalna różnica między rzeczywistym kształtem terenu a jego obrazem na mapie nie może przekraczać w krańcowym przypadku połowy zasadniczego cięcia warstwicowego.
Średni błąd generalizacji nie może przekraczać ¼ zasadniczego cięcia warstwicowego.
Generalizację ze względu na formy terenu dla map w skalach większych od 1:2000 nie należy stosować. Pomiarem należy objąć wszystkie formy terenowe.
Dla map w skali 1:5000 i mniejszych należy pominąć drobne formy terenowe nie dające się przedstawić w skali mapy.
Podział niwelacji
Niwelacja ma za zadanie określenie wysokości punktów terenu nad umownym poziomem odniesienia na podstawie ustalenia różnic wysokości poszczególnych punktów.
W Polsce stosowany jest system wysokości normalnych, gdzie powierzchnią odniesienia jest quasi-geoida, poziomem odniesienia jest średni poziom Morza Bałtyckiego na mareografie w Kronsztadzie.
NIWELACJA |
|||
Tachimetryczna
|
Barometryczna
|
Trygonometryczna |
Geometryczna („w przód”, „ze środka” |
Tachimetria -pomiary sytuacyjno- wysokościowe, stosuje się metodę biegunową, i niwelację trygonometryczną |
określenie różnic wysokości na podstawie ciśnienia. |
Określenie różnic wysokości poszczególnych punktów posługując się odległością między punktami i katem pochylenia, za pomocą teodolitu. |
1. Niwelacja precyzyjna |
|
|
|
2. Niwelacja techniczna: a) techniczna reperów b) podłuża c) poprzeczna d) zbiorników wodnych e) powierzchniowa (terenowa): - siatkowa -sposobem punktów rozproszonych -sposobem profilów podłużnych i poprzecznych |
|
|
Niwelacja geometryczna - określenie wysokości poszczególnych punktów posługując się poziomym promieniem celowania.
Niwelacja precyzyjna - do określania wysokości reperów państwowych I i II klasy
Niwelacja techniczna - w pracach inżynierskich
Niwelacja techniczna reperów - do wyznaczania rzędnych reperów w stosunku do umownego poziomu doniesienia
Niwelacja podłużna - służy do wyznaczania wysokości punktów przeznaczonych do dalszych pomiarów wysokościowych.
Niwelacja poprzeczna - umożliwia otrzymanie profilów podłużnych i poprzecznych terenu, określając w ten sposób rzeźbę terenu.
Niwelacja zbiorników wodnych - pomiar rzeźby dna zbiornika oraz położenia lustra wody
Niwelacja powierzchniowa - pozwala określić rzeźbie terenu na pewnej powierzchni (umożliwia sporządzenie map warstwicowych).
METODY NIWELACJI GEOMETRYCZNEJ:
- niwelacja w przód
- niwelacja ze środka
Muszą być spełnione dwa warunki:
-linia celowania (oś celowa) musi być pozioma,
- łata niwelacyjna musi być równoległa do linii pionu na stanowisku instrumentu
Niwelacja w przód:
-pozwala określić różnicę wysokości dwóch punktów za pomocą odczytu tylko jednej celowej w przód.
∆HAB= HB - HA = i - p
Gdzie H- wysokość punktu, i - wysokość instrumentu, p - odczyt na ustawionej pionowo nad punktem łacie.
∆H >0 - przy wzniesieniu
∆H <0 - przy spadku
Wysokość punktu B wynosi:
HB= HA + ∆HAB = HA + i - p
Niwelacja ze środka:
-pozwala określić różnicę wysokości dwóch punktów za pomocą odczytów dwóch celowych jednakowej długości wykonywanych ze stanowiska znajdującego się między punktami niwelowanymi.
∆HAB= HB - HA = w - p
w, p - odczyty na ustawionych pionowo łatach między punktami A i B
Wysokość punktu B wynosi:
HB= HA + ∆HAB = HA + w - p
Metody niwelacji powierzchniowej:
Niwelacja ma za zadanie określenie wszystkich charakterystycznych punktów terenu w celu przedstawienia rzeźby na mapie.
Trzy sposoby niwelacji terenowej:
Niwelacja sposobem punktów rozproszonych
Niwelacja siatkowa
Niwelacja profilów podłużnych i poprzecznych
1. Niwelacja metodą punktów rozproszonych.
- stosuje się w terenach o urozmaiconej rzeźbie
- polega na określeniu wysokości charakterystycznych punktów terenu i punktów charakterystycznych z odpowiednio obranych stanowisk metodą niwelacji „w przód”, przy wyznaczeniu ich położenia metodą biegunową,
- dokładność wyznaczenia punktów nie powinna być mniejsza niż 0,05 m względem najbliższych punktów osnowy wysokościowej,
- dokładność określenia położenia sytuacyjnego metodą biegunowa powinna być mniejsza niż 0,50 m w stosunku do osnowy poziomej,
Pomiar tą metodą wykonuje się w oparciu o istniejącą poziomą i wysokościową osnowę geodezyjną.
-Odległość pomiędzy sąsiednimi stanowiskami niwelatora nie powinna przekraczać 200 m.
-Stanowiskami niwelatora mogą być punkty, których położenie zdefiniowano na mapie. Markuje się palikami wbitymi równo z powierzchnią terenu. Stanowiskami niwelatora powinny być punkty osnowy poziomej. Dla każdego stanowiska niwelatora określamy rzędną wysokości.
-Długości celowych do punktów terenowych (pikiet) nie powinny przekraczać 100 m.
W terenach rolnych i leśnych dopuszcza się wydłużenie celowych do 150 m.
-Pikiety powinny być rozmieszczone równomiernie w odległości nie większej niż 50 m.
Na każdym stanowisku należy określić:
numer stanowiska
wysokość osi poziomej niwelatora z dokładnością do 0,01 m
kierunki orientujące na dwa sąsiednie bądź na punkty sytuacyjne dające się ustalić na mapie
odczyty na kole poziomym oraz odczyty na łacie dla każdej pikiety
Niwelację metodą punktów rozproszonych stosujemy w przypadku pomiaru wysokościowego:
- elementów naziemnych uzbrojenia terenu
- budowli urządzeń technicznych o konstrukcji trwałej
- teren o niewielkich spadkach i urozmaiconym ukształtowaniu
! Na łacie odczytujemy kreskę górną i dolną. Odległość D=(g-d)*100 (mm)
-Odczyt środkowy s=(g+d):2
-Wysokość punktów do 0,01 m
-Odczyty z łaty do 1 mm.
2. Niwelacja siatkowa - polega na określeniu metodą niwelacji geometrycznej rzędnych wysokości punktów terenowych stanowiących wierzchołki wyznaczonych w terenie regularnych figur geometrycznych.
Stosuje się w terenach płaskich i niezabudowanych, w przypadku gdy potrzebne jest regularne rozmieszczenie punktów wysokościowych na mierzonym terenie.
Ta metoda daje możliwość określenia:
wysokości punktów terenowych względem wysokościowej osnowy geodezyjnej z błędem średnim 0,01 m
położenia sytuacyjnego punktów wysokościowych z dokładnością do 0,50 m
Rzeźbę terenu opracowaną na podstawie niwelacji siatkowej należy przedstawić w formie warstwic lub opisać tylko rzędne wysokości terenu. W celu wykonania niwelacji siatkowej trzeba w pierwszej kolejności założyć siatkę.
Budowa siatki przebiega na dwóch etapach:
Wyznaczenie figur podstawowych.
wyznaczenie figur uzupełniających
Przy doborze wielkości i kształtu figur należy pamiętać że:
- w każdej figurze podstawowej powinna być zawarta całkowita ilość figur uzupełniających
- wielkość figur podstawowej i jej kształt uzależnione są od wielkości obiektu podlegającego pomiarowi.
Jeżeli mierzony obszar ma:
do 25 ha - projektujemy jedną figurę podstawową
ponad 25 ha - projektujemy kilka figur podstawowych.
Podczas sporządzania projektu wykonuje się szkic przeglądowy na którym zaznacza się:
figury podstawowe, oznaczenia ich wierzchołków oraz repery robocze
sposób nawiązania wierzchołków figur podstawowych do poziomej osnowy geodezyjnej
zaprojektowaną sieć ciągów niwelacyjnych z zaznaczeniem nawiązania do istniejącej osnowy.
Wierzchołki figur podstawowych należy wyznaczyć w terenie w oparciu o istniejące punkty poziomej osnowy geodezyjnej z błędem śr. nie większym niż 0,50m. Należy zamarkować palikami równo osadzonymi z ziemią.
Na bokach figur podstawowych wyznaczamy wierzchołki figur zapełniających, markujemy je palikami wystającymi 10-15 cm nad ziemią. Przy ustaleniu wielkości figur zapełniających trzeba pamiętać aby długość boku nie przekraczała 10 - 50 m.
Niwelację wierzchołków figur zapełniających należy wykonać w nawiązaniu do istniejących punktów osnowy wysokościowej, założonych reperów roboczych lub wierzchołków figur podstawowych.
Ciągi niwelacyjne powinny być dowiązane dwustronnie. Długości celowych nie powinny przekraczać 80 m. Wykonujemy niwelację ciągów dwukrotnie.
Przy wyznaczaniu siatki kwadratów (wbiciu palików wyznaczających kwadraty siatki) projektujemy ciągi niwelacyjne. Za pomocą niwelacji „ze środka” obliczamy wysokości wierzchołków siatki kwadratów. Najpierw figur podstawowych. Mając wysokości wykonujemy niwelację figur wypełniających. Mając rzędne punktów siatki można przystąpić do opracowania wyników w postaci mapy warstwicowej.
3. Niwelacja metodą profilów podłużnych i poprzecznych.
- polega na określeniu rzędnych wysokości charakterystycznych punktów rzeźby terenu i punktów sytuacyjnych za pomocą niwelacji geometrycznej. W celu wykonania niwelacji profili należy założyć wzajemnie powiązane ze sobą ciągi pomiarowej osnowy poziomej i wysokościowej.
Zastosowanie:
- przy pomiarze obiektów wydłużonych
- przy sporządzaniu podkładów geodezyjnych służących do projektowania tras komunikacyjnych, lądowych i wodnych.
Profil podłużny należy założyć wzdłuż osi mierzonego obiektu.
Profile poprzeczne prostopadłe do tej osi.
Kierunek profilu poprzecznego wyznacza się przy użyciu węgielnicy lub instrumentu zaopatrzonego w koło poziome.
Odległości między profilami poprzecznymi nie powinny przekraczać 100 m.
Odległości między sąsiednimi pikietami na profilu podłużnym powinny być dostosowane do charakteru terenu i nie mogą przekraczać 50 m.
Punkty profilów podłużnych numerujemy kolejno od Wj do Wn. (od początku trasy)
Punkty zdejmujemy na osnowę pomiarową. Punkty główne profilu podłużnego markujemy palikami i nanosimy na mapę. Każdy punkt profilu podłużnego należy opisywać liczbą w postaci ułamka:
Hektometry co 100 m liczone w danym kilometrze |
Punkty profilów poprzecznych należy oznaczać literą L lub P w zależności od tego po której stronie profilu podłużnego znajduje się ten punkt.
Należy również podać odległość tego punktu od profilu podłużnego.
Metody pomiaru kątów poziomych:
- kierunkowa
- pojedynczego pomiaru
- repetycyjna
Metoda kierunkowa - stosowana gdy na danych stanowisku trzeba wyznaczyć kilka katów.
- w pracach pomiarowych o większej dokładności, opracowanie rachunkowe jest znaczeni rozszerzone
- Wybieramy najlepiej widoczny lub, gdy jest równość zalet najdalej położony punkt. Jest on kierunkiem początkowym od którego zaczynamy każdą grupę obserwacji. Zapisujemy wszystko w dzienniku. Obserwacje kończą się odczytem na kierunku początkowym.
Metoda pojedynczego pomiaru kąta - podobny do metody kierunkowej, różni się tym że w każdej półserio nie zamyka się na kierunku początkowym. Kolejność prac jest następująca:
- kierujemy lunetę na cel lewy (1) i wykonujemy odczyt.
- zwalniamy alidadę i obracamy ją aż do uchwycenia celu prawego(2).
- przechylamy lunetę o zenit, instrument obracamy wokół osi głównej o 180 stopni i znowu celujemy na punkt prawy, wykonujemy odczyt.
Wartość kąta jest różnicą kierunków K2-K1w pierwszym położeniu lunety α' i w II położeniu K2-K1 - α” . średnia arytmetyczna = α
Metoda repetycyjna - rzadko stosowana, najczęściej w geodezji górniczej.
- wielokrotne odkładnie wartości mierzonego kąta a limbusie
-system sprzęgający (Bordy) limbus i alidadę
Czynności podczas pomiaru:
-luneta na cel lewy , odczyt bliski zeru, wartośc początkowa Kp
-zwalniamy i odczytujemy cel prawy
-sprzęgamy i celujemy na cel lewy
- zwalniamy i dokładnie celujemy na cel prawy odczytując Kk.
Czynności można wykonywać 3-4 razy. Po ostatnim celowaniu zawsze wykonujemy pełny odczyt Kk z urządzenia odczytowego. Czynności powtarzamy w II położeniu lunety.
Wartość kąta alfa wyniesie:
(Kk'-Kp'):n = α'
(Kk''-Kp''):n = α'' wtedy średnia z α' i α''.
1
1
2
3
4
5
α
β
γ
δ
1
2
3
α
