1. Cel ćwiczenia:

Poznanie zasady działania i budowy oscyloskopu elektronicznego oraz jego zastosowanie.

2. Zestawienie użytych w ćwiczeniu zestawów ćwiczeniowych oraz przyrządów pomiarowych:

• oscyloskop Metrix OX 800

• 2x generator funkcyjny NDN DF1642B

• 2x przewód koncentryczny

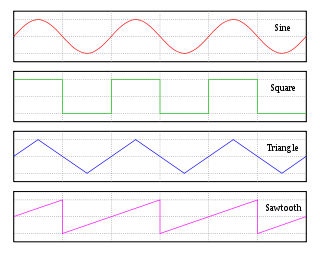

3. Opis: podłączyłem generatory funkcyjne za pomocą przewodów koncentryczny do kanału pierwszego (X) i drugiego (Y) oscyloskopu. Ustawiając odpowiednie parametry na generatorach wygenerowałem trzy rodzaje fal napięcia:

•
  Kwadratową

• Trójkątną

• Sinusoidalną

Obserwowałem wygenerowane przebiegi na ekranie oscyloskopu i dobierałem optymalne wartości.

4. Budowa oscyloskopu

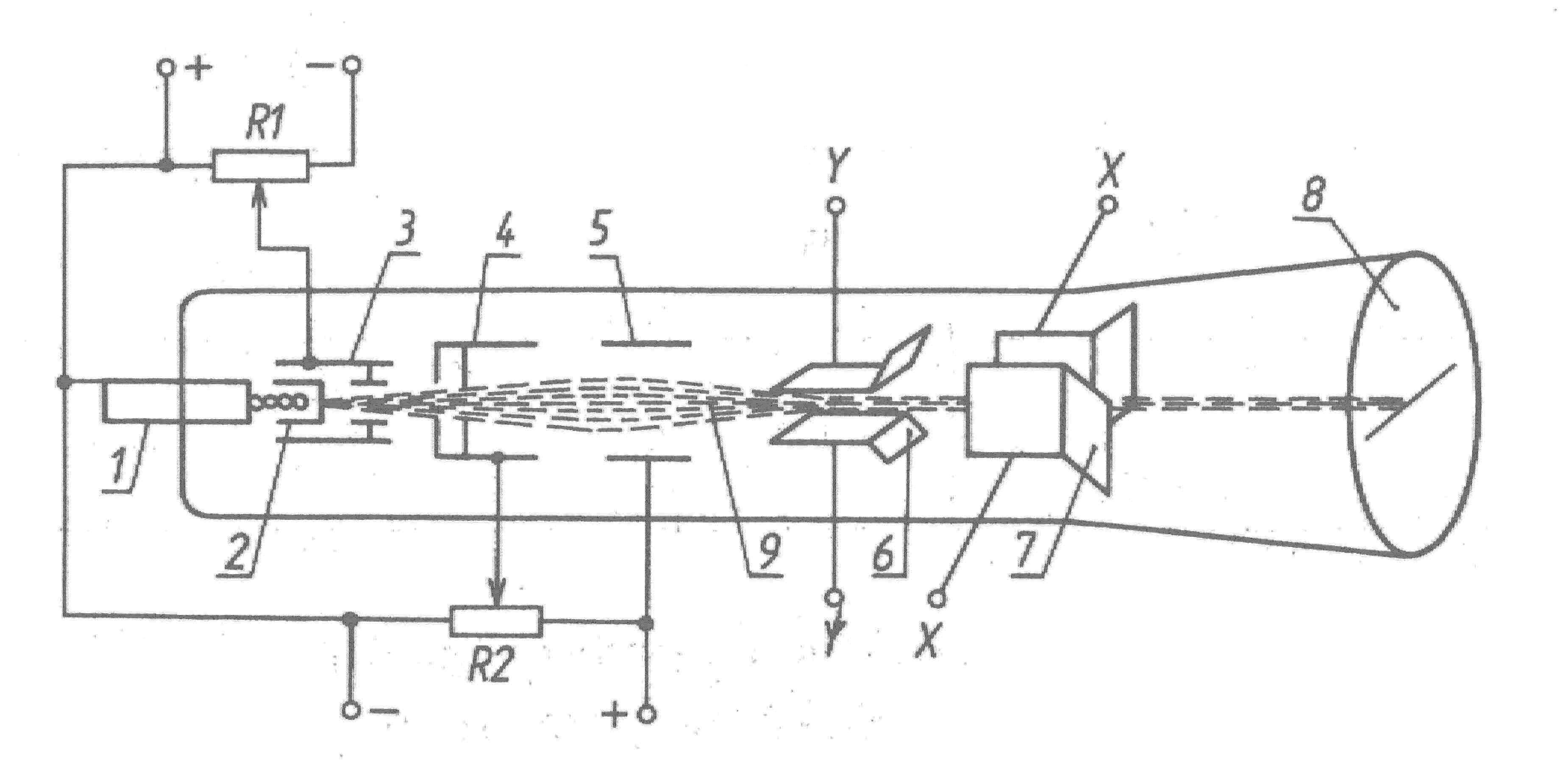

1. Lampa

1 - grzejnik; 2 - cylinder whiii; 3 - katoda 4

2.

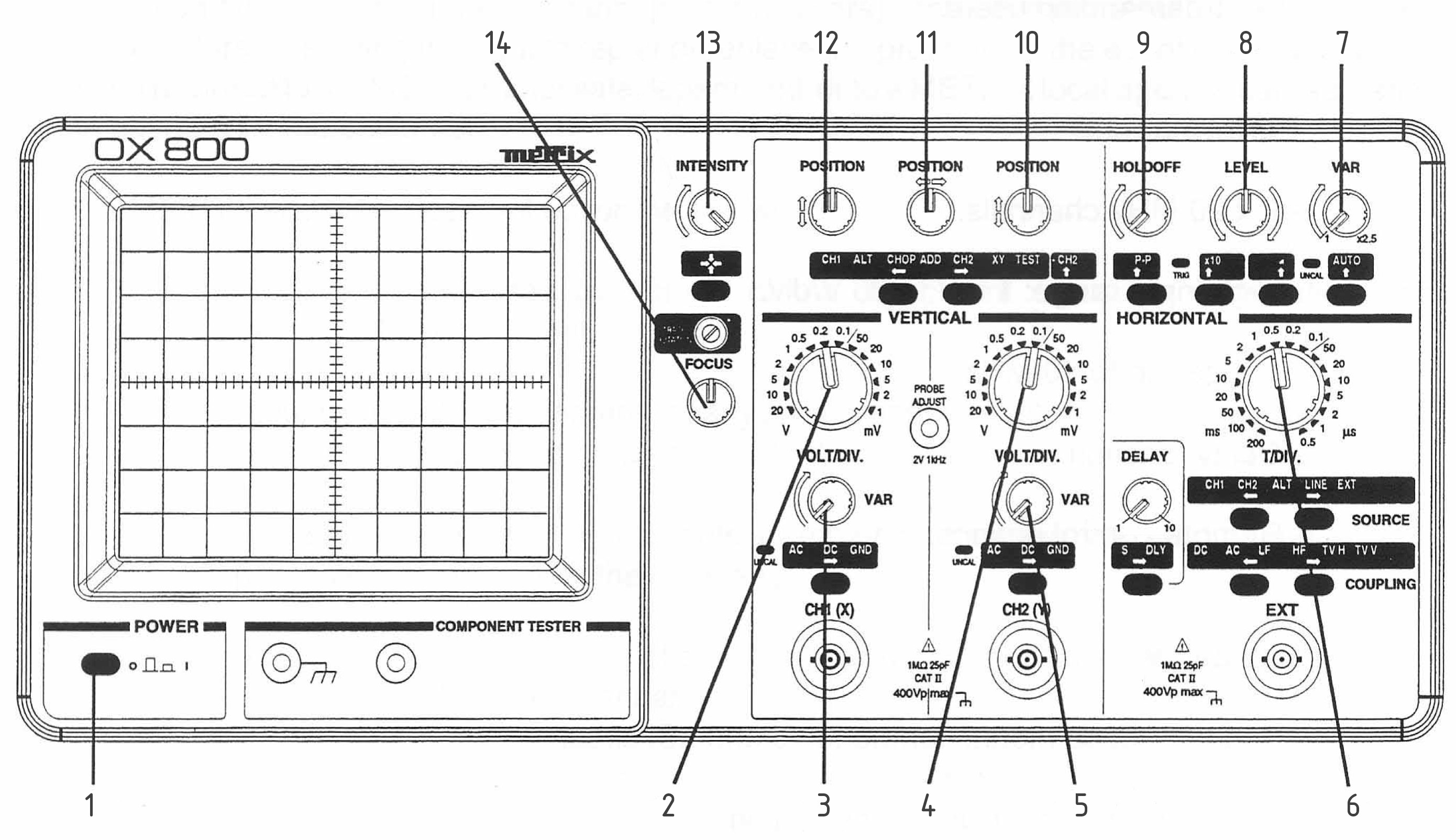

   Interfejs użytkownika

1 - Przełącznik zasilania ON/OFF.

2 - Zakres V: czułość pionowa 14 pozycji (1mV do 20V /działkę).

3 - VAR: płynna regulacja czułości pionowej .

4 - Zakres V: czułość pionowa 14 pozycji (1mV do 20V /działkę).

5 - VAR: płynna regulacja czułości pionowej .

6 - T/DIV - Podstawa czasu: 18 pozycji (od 0,5us/działkę do 200 ms/działkę).

7 - VAR: płynna regulacja podstawy czasu.

8 - LEVEL: Ustawienie poziomu synchronizacji .

9 - HOLDOFF Płynna regulacja czasu pomiędzy kolejnymi wyzwoleniami.

10 - POSITION: przesuw pionowy plamki.

11 - POSITION: przesuw poziomy plamki.

12 - POSITION: przesuw pionowy plamki.

13 - INTENSITY: regulacja jaskrawości obrazu

14 - FOCUS: regulacja ostrości obrazu

---
