Ćw nr 7 Pomiary oscyloskopem doc


AGH

Metrologia

Laboratorium

Grupa:

  1. Rafał Sopliński

  2. Paweł Straszak

  3. Rafał Szemraj

  4. Marcin Szydełko

wydział

EAIiE

rok akademicki

2001/2002

rok studiów

II

Temat : Zastosowania pomiarowe oscyloskopu: pomiar czasu, częstotliwości i fazy.

data wykonania

18.10.2001

data zaliczenia

25.10.2001

ocena

  1. Cel ćwiczenia:

Celem ćwiczenia jest zapoznanie się z podstawowymi zastosowaniami metrologicznymi oscyloskopu - rodzajami możliwych do zbadania wielkości, sposobami ich pomiaru a także rodzajami błędów występujących przy pomiarach oscyloskopem.

  1. Część teoretyczna:

Oscyloskop elektroniczny jest urządzeniem służącym do obserwacji przebiegów czasowych sygnałów zarówno okresowych jak i nieokresowych. Ze względu na takie zalety jak: możliwość obserwacji na ekranie nawet do kilkunastu przebiegów jednocześnie, zdolność do badania przebiegów

  1. Przygotowanie oscyloskopu do pomiaru:

Kompensacja dynamiczna jest operacją mającą na celu wyeliminowanie wpływu impedancji przewodów na przebiegi badanych sygnałów. Wykonuje się ją podając na jedno z wejść oscyloskopu prostokątny sygnał o amplitudzie 1 V z wejścia kalibrującego poprzez przewód z sondą. Dostrajamy sondę aż sygnał oglądany na ekranie oscyloskopu będzie kształtem zbliżony do prostokątnego - dzięki temu „uniezależniamy” oscyloskop od zniekształceń wprowadzamy przez przewody.

Dokonujemy sprawdzenia podstawy czasu wykorzystując częstotliwość wzorcową 10 MHz z przelicznika cyfrowego PFL30

Wyniki pomiarów bez dzielnika częstotliwości:

0x01 graphic
- wynik pomiaru dla 10 okresów

0x01 graphic
- wyliczony okres przebiegu

0x01 graphic
, - częstotliwość przebiegu

0x01 graphic
- błąd pomiaru wynikający z czułości oscylokopu

0x01 graphic

Wyniki pomiarów z zastosowaniem dzielnika częstotliwości 1:10 :

0x01 graphic

0x01 graphic
- wyliczony okres przebiegu

0x01 graphic
, 0x01 graphic

0x01 graphic

Wynik należy pomnożyć przez 10, ponieważ stosowaliśmy dzielnik częstotliwości.

0x01 graphic

Wniosek : pomiar za pomocą dzielnika obarczony jest takim samym błędem co pomiar 10 okresów. Błąd ten wynika między innymi z małej dokładności wyznaczenia przejścia przebiegu przez zero (można ten błąd zmniejszyć rozciągając przebieg w pionie poprzez zmniejszenie stałej dzielnika napięcia co powoduje, że przebieg przecina zero prawie pod kątem prostym, a co za tym idzie - zwiększa się możliwość dokładnego odczytu.

  1. Pomiar częstotliwości :

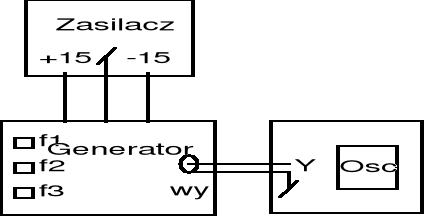

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x08 graphic
0x01 graphic
Rys. Tabela obrazów krzywych Lissajous

dla odpowiednich częstotliwości i przesunięć fazowych

Metoda krzywych Lissajous polega na podaniu na oba wejścia oscyloskopu sygnałów o częstotliwościach badanej i wzorcowej. Po odpowiednim ustawieniu przełączników na płycie oscyloskopu na jego ekranie ukazują się tzw. Krzywe Lissajous. Jeśli stosunek częstotliwości jest liczbą całkowitą to te krzywe pozostają nieruchome tworząc konkretny obraz. Porównując kształt obrazu do wzorców i przypisanych im stosunków częstotliwości możemy określić wartość badanej częstotliwości.

fw1 = 7,16 kHz , dla stosunku 0x01 graphic
⇒ f1 = fw1 = 7,16 kHz

fw2 = 2,53 kHz, dla stosunku 0x01 graphic
⇒ f2 = 2fw2 = 5,06 kHz

fw3 = 1,03 kHz, dla stosunku 0x01 graphic
⇒ f2 = 3fw2 = 3,09 kHz

Wnioski: wyniki pomiarów metodą bezpośrednią i metodą krzywych Lissajous dały podobne wyniki, jednak pomiar bezpośredni jest bardziej dokładniejszy. Na błędy metody bezpośredniej wpływa przede wszystkim błąd generatora podstawy czasu, a na pomiar metodą Lissajous - błędy generatora częstotliwości wzorcowej oraz trudnością uzyskania idealnie nieruchomego obrazu (im większa częstotliwość badana tym bardziej jest to trudne).

  1. Badanie przesunięcia fazowego metodą elipsy:

0x01 graphic

Pomiar przesunięcia fazowego sygnału metodą elipsy również wykorzystuje zjawisko powstawania krzywych Lissajous. Na jedno z wejść oscyloskopu podawany jest sygnał o danej częstotliwości, a na drugie - ten sam sygnał o tej samej częstotliwości, lecz przesunięty w fazie (za przesunięcie odpowiada włączony w tor sygnału czwórnik liniowy powodujący opóźnienia zależne od częstotliwości). Ponieważ na wejściach jest ta sama częstotliwość powstaje elipsa - krzywa Lissajous dla 0x01 graphic

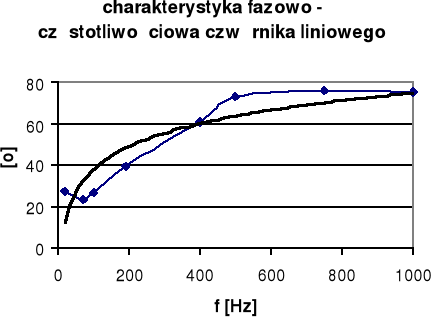

- która jest całkowicie nieruchoma (efekt idealnej równości częstotliwości). Elipsa ta może być obrócona (patrz tabela powyżej) w zależności od przesunięcia fazowego podawanych sygnałów. Znając odpowiednie parametry wyświetlanej elipsy możemy obliczyć przesunięcie fazowe i wyznaczyć charakterystykę fazowo - częstotliwościową danego czwórnika.

0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic

0x08 graphic

0x01 graphic

f [Hz]

Yo [-]

Ym [-]

Δϕ [0]

20

5,5

12

27

70

4,5

11,5

23

100

5

11

27

190

11,5

18

40

398

10,5

12

61

500

18,2

19

73

750

10,15

10,45

76

1000

9,2

9,5

75

0x08 graphic

  1. Wnioski:

  1. Na każdy pomiar oscyloskopem mają wpływ: niedokładna kalibracja generatora podstawy czasu i wzmacniacza w torze X (rzędu 2% - 3%), niedokładności wzmacniaczy i dzielników napięciowych toru sygnału badanego, negatywny wpływ impedancji przewodów doprowadzających na kształt sygnału. Niektóre z tych niepewności można zmniejszyć stosując kompensację za pomocą sondy i kalibrację podstawy czasu wzorcową częstotliwością (oba te zabiegi wykonywaliśmy w niniejszym ćwiczeniu). Oprócz tego na pomiar mają wpływ niedokładność wykonania podziałki na ekranie oscyloskopu lub - w przypadku korzystania z cyfrowej metody pomiaru - pewien stały kwant przesunięcia między jednym położeniem wskaźnika a drugim.

  2. Bardziej dokładną metodą pomiaru przesunięcia fazowego niż wykorzystana przez nas metoda elipsy jest tzw. metoda kompensacji. Polega ona na wykorzystaniu przesuwnika fazowego do skompensowania przesunięcia jakie wprowadza badany przez nas czwórnik. Podając oba sygnały - z czwórnika i przesuwnika - na wejścia oscyloskopu tak regulujemy pokrętłem przesuwnika , aż na ekranie ukaże się linia prosta nachylona pod kątem 450 (sytuacja odpowiada kształtowi krzywej Lissajous dla równych częstotliwości i zerowego przesunięcia fazowego). Gdy to nastąpi z podziałki przesuwnika odczytujemy wartość przesunięcia fazy.

  1. Wykaz aparatury:

1

5

Ym

Yo

0x01 graphic
