Akademia Górniczo-Hutnicza

im. Stanisława Staszica

WYDZIAŁ INŻYNIERII MECHANICZNEJ I ROBOTYKI

PROJEKT 4

Wykonał:

Musioł Michał,

Rok II, Grupa 7

DANE	OBLICZENIA	WYNIKI

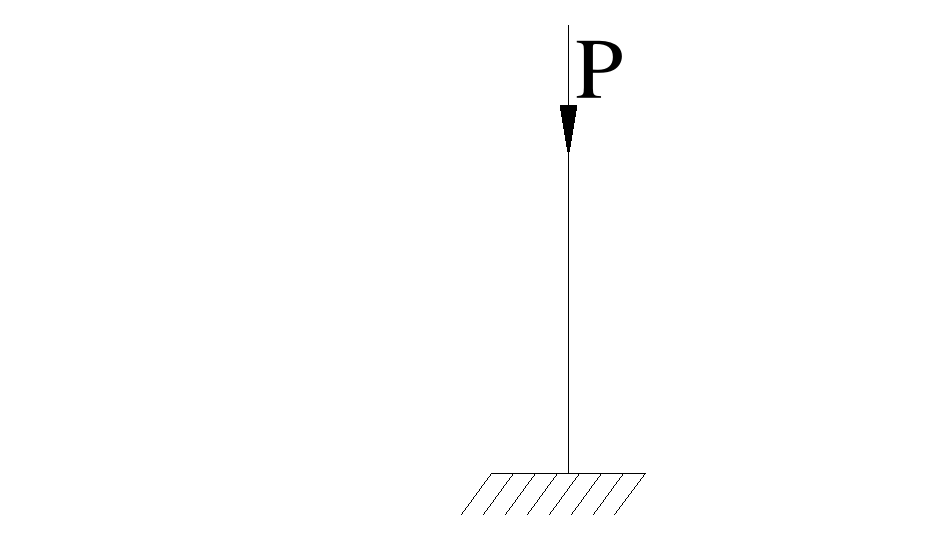

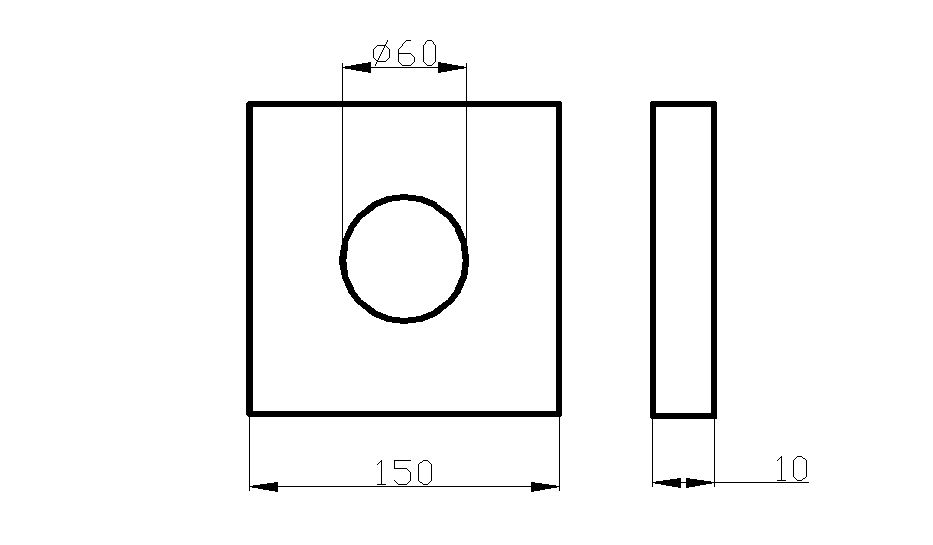

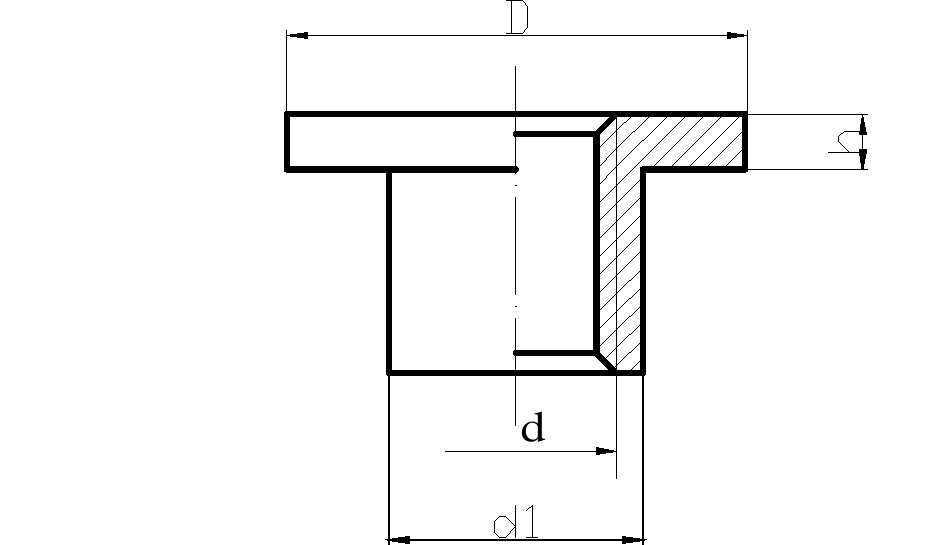

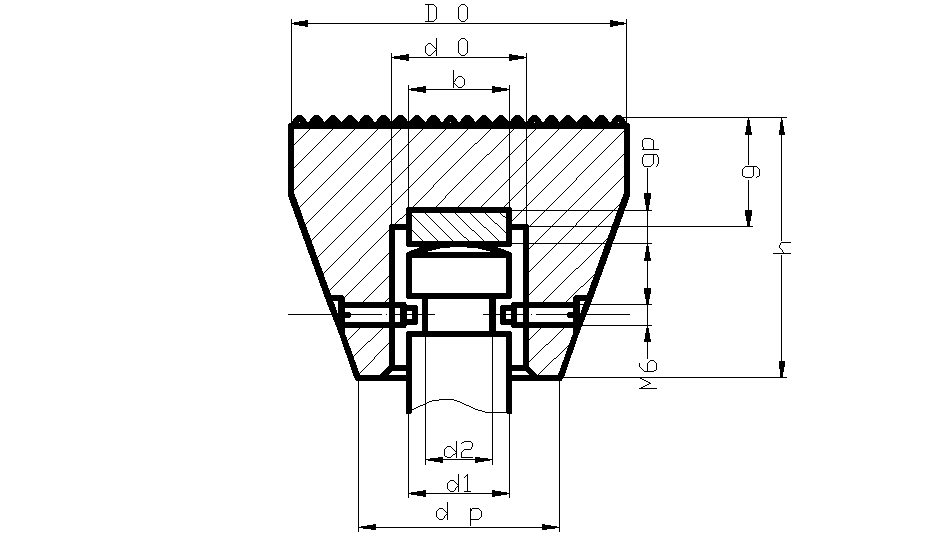

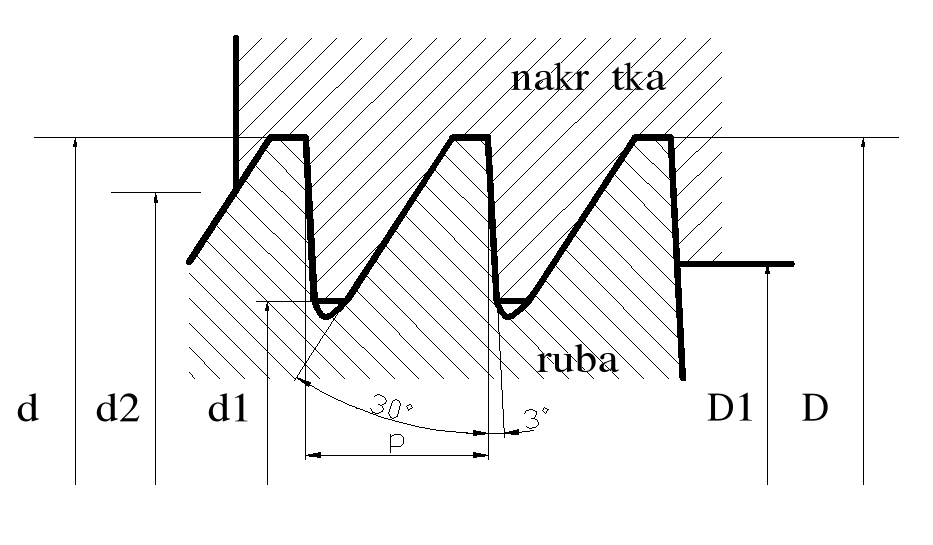

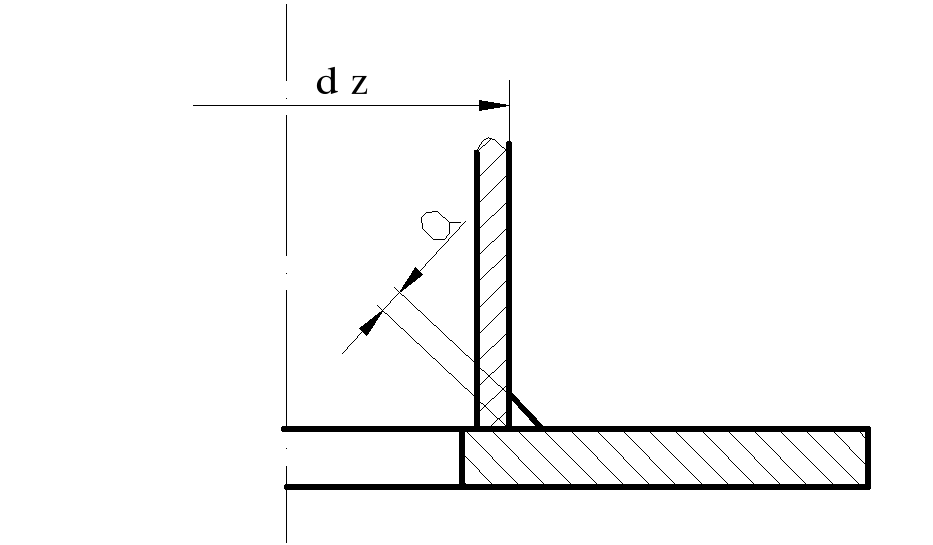

P=20000[N] H=420[mm] Dla głowicy: Dla płytki:	1. Obliczam średnicę śruby z warunku na ściskanie z uwzględnieniem skręcania: Jako materiał na śrubę przyjmuję stal 45 ulepszona cieplnie. Q=1,3P=26000[N] Dobieram śrubę: S20x2 dla której: 2. Sprawdzam śrubę na wyboczenie: zakładam wysokość nakrętki około 60[mm] Dla takiego sposobu podparcia przyjmuję współczynnik wyboczeniowy Długość zredukowana: Przyjmuję współczynnik bezpieczeństwa dla podnośnika x=5 Muszę zatem zwiększyś śrubę do S50x8, dla której: 1.2 Warunek samohamowności gwintu: , warunek został spełniony 3. Sprawdzenie naprężeń zastępczych w śrubie: ; , czyli warunek został spełniony 4. Obliczenia wymiarów nakrętki: Jako materiał na nakrętke przyjmuję żeliwo. 4.1 Wysokość nakrętki: 4.2 Średnica zewnętrzna nakrętki z warunku na równe odkształcenia śruby i nakrętki: ; => Przyjmuję 4.3 Obliczam średnicę zewnętrzną kołnierza z warunku na docisk powierzchniowy: => Przyjmuję D=75[mm] 4.4 Obliczam wysokość kołnierza z warunku na ścinanie: Przyjmuję wysokość kołnierza h=5[mm] 4.5 Realizacja blokady nakrętki za pomocą wkręta: Moment tarcia na podporowej powierzchni nakrętki: Moment tarcia gwintu: Zatem potrzebna jest blokada nakrętki w korpusie momentem: Siła tnąca ma wartość: Powierzchnia: Wkręt będzie wykonany z materiału klasy 5.6 Zatem: Użyję wkręta dociskowego M4 z czopem stożkowym i gwintem na całej długości wg. PN-82/M-32237 W celu zabezpieczenia śruby przed całkowirym wykręceniem z nakrętki użyję wkręta z łbem walcowym M8 i podkładki wyciętej z blachy o grubości 4[mm] , średnicy wewnętrznej 9[mm] i zewnętrznej 55[mm], oraz podkładki sprężystej 8.2. 5. Obliczenia wymiarów głowicy: Materiał na głowicę to staliwo 45L. Wymiary głowicy: Wymiary głowicy dobrałem za podstawie podręcznika Zbigniewa Skrzyszowskiego. Materiał na płytkę głowicy stal hartowana 65. Płytka kwadratowa o grubości i boku b. Wymiary płytki: ,warunek został spełniony. W celu zabezpieczenia głowicy przed zsunięciem się zastosuję w 2 wkręty dociskowe z czopem walcowym bez łba, z gwintem na całej długości M6 wg. PN-62/M-82276 6. Długość rękojeści: Przyjmuję długość rękojeści Średnica rękojeści, z warunku na zginanie: Przyjmuję średnicę przetyczki Na końcach przetyczki umieszczę gałki kuliste A40 wg. PN-63/M-56170 , w celu zabezpieczenia przetyczki przed wypadnięciem i umożliwienia rozmontowania połączenia po zakończeni pracy. 7. Obliczenie wymiarów korpusu: Jako materiał na korpus wybieram rurę bez szwu kotłową, materiał - stal K18 7.1 Z warunku na ściskanie: Dobieram element: Rura PN-H-74252-I-K18-76.1x5.6x500 7.2 Sprawdzam dobraną rurę z warunku na skręcanie: 2,21[MPa] , warunek spełniony. 7.3 Warunek wytrzymałości złożonej: , warunek spełniony. 7.4 Sprawdzenie warunku na naciski powierzchniowe: , warunek spełniony. 8. Wyznaczam wymiary podstawy podnośnika z warunku na dociśk powierzchniowy: => Przyjmuję podstawę kwadratową o boku 150[mm] z wyciętym w środku otworem o średnicy 60[mm] w celu umożliwienia odkręcania blokady śruby. Pole powierzchni dobranej podstawy: 9. Obliczenie wysokości spoiny potrzebnej do połączenia rury z podstawą: Przyjmuję wysokość spoiny a=3,5[mm] W celu zapewnienia sztywności konstrukcji umieszczam na obwodzie rury symetrycznie 4 żebra ze stali o grubości g=5[mm].	Q=26000[N] L=522[mm] D=75[mm] h=5[mm] a=3,5[mm]

7

---
