DMITRUK,Geotechniczne zabezpieczenia eksploatacji P, Wyznaczenie osiadań obiektu w zaznaczonym punkcie realizowanego na poziomie roboczym zwałowiska przy zadanych warunkach gruntowych


Politechnika Wrocławska Wrocław 97.11.05

Wydział Górniczy

Rok IV

Semestr VII

Ćwiczenie projektowe nr 1

Temat: Wyznaczenie osiadań obiektu w zaznaczonym punkcie realizowanego na poziomie roboczym zwałowiska przy zadanych warunkach gruntowych i schematach obciążeń .



DANE :

W=18%

γ=19,6 [kN/m3]

γs=25,8 [kN/m3]

M0=35 [MPa]

Cu=20 [kPa]

ϕu=150

E0=22 [Mpa]

υ=0,35

Założenia:

Obliczenie naprężeń pierwotnych bez uwzględnienia ściskania w szkielecie gruntowych w strefie podciągania kapilarnego

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

POZIOM

0,0 m σzγ=0 kN/m2

1,0 m σzγ=19,6*1=19,6 kN/m2

2,0 m σzγ=19,6+19,6*1=39,2 kN/m2

3,0 m σzγ=39,2+19,6*1=58,8 kN/m2

4,0 m σzγ=58,8+19,6*1=78,4 kN/m2

5,0 m σzγ=78,4+(10,27+10)*1=98,7 kN/m2

6,0 m σzγ=98,7+10,27*1=108,94 kN/m2

7,0 m σzγ=108,94+10,27*1=119,21 kN/m2

8,0 m σzγ=119,21+10,27*1=129,48 kN/m2

9,0 m σzγ=129,48+10,27*1=139,75 kN/m2

10,0 m σzγ=139,75+10,27*1=150,02 kN/m2

11,0 m σzγ=150,02+10,27*1=160,29 kN/m2

12,0 m σzγ=160,29+10,27*1=170,56 kN/m2

13,0 m σzγ=170,56+10,27*1=180,83 kN/m2

14,0 m σzγ=180,83+10,27*1=191,1 kN/m2

15,0 m σzγ=191,1+10,27*1=201,37 kN/m2

0x08 graphic

Obliczenie nośności podłoża

0x01 graphic

ϕu=150

ND=3,94

NC=10,98

NB=0,59

CU=20 [kPa]

0x01 graphic
przyjmuję q1=0,2[MPa]

0x01 graphic
przyjmuję q2=0,25[MPa]

Naprężenia od pierwszej części fundamentu

0x01 graphic

Do wyznaczenia współczynnika ηm zastosowałem metodę punktów środkowych

0x01 graphic

Z[m]

Z/B

ηmi

σzq1[kN/m2]

0

0

1

200

1

0,25

0,95

190

2

0,5

0,85

170

3

0,75

0,67

134

4

1

0,48

96

5

1,25

0,39

78

6

1,5

0,3

60

7

1,75

0,24

48

8

2

0,2

40

9

2,25

0,18

36

10

2,5

0,15

30

11

2,75

0,12

24

12

3

0,1

20

13

3,25

0,09

18

14

3,5

0,08

16

15

3,75

0,07

14

Naprężenia od drugiej części fundamentu

0x01 graphic

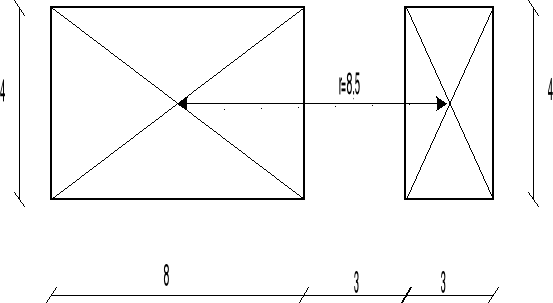

r=8,5 [m]

2L=8 [m]

ponieważ r>2L obciążenie równomiernie rozłożone q2 można zastąpić zgodnie z zasadą Saint-Venanta wypadkowym obciążeniem skupionym Q

0x01 graphic

Z[m]

r/Z

kr

0x01 graphic

σzq2[kN/m2]

0

0

0

0

0

1

8,5

0

0

0

2

4,25

0

0

0

3

2,83

0

0

0

4

2,125

0

0

0

5

1,7

0,025

0,001

3

6

1,416

0,035

0,00097222

2,916

7

1,214

0,05

0,00102041

3,061

8

1,062

0,085

0,00132813

3,984

9

0,944

0,097

0,00119753

3,592

10

0,85

0,1

0,001

3

11

0,772

0,12

0,00099174

2,975

12

0,708

0,142

0,00098611

2,958

13

0,653

0,174

0,00102959

3,088

14

0,607

0,224

0,00114286

3,428

15

0,566

0,245

0,00108889

3,266

Obliczenie osiadań metodą odkształceń jednoosiowych

0x01 graphic

0x01 graphic

0x01 graphic

0x08 graphic
σzq2[kN/m2]

σzq1[kN/m2]

σzq1+ σzq2[kN/m2]

0x08 graphic
0

200

200

0x08 graphic
0

190

190

0x08 graphic
0

170

170

0x08 graphic
0

134

134

0x08 graphic
0

96

96

0x08 graphic
3

78

81

0x08 graphic
2,916

60

62,916

0x08 graphic
3,061

48

510,61

0x08 graphic
3,984

40

43,984

3,592

36

39,592

3

30

33

2,975

24

26,975

2,958

20

22,958

3,088

18

21,088

3,428

16

19,428

3,266

14

17,266

δqz średnie [kN/m2]

si/ [mm]

195

0,55

180

0,51

152

0,43

115

0,32

88,5

0,25

71,9

0,2

56,98

0,016

47,52

0,013

41,78

0,012

0x01 graphic

Obliczenie osiadań metodą odkształceń trójosiowych

0x01 graphic

ϖ0=1,53

0x01 graphic

1

2

0x01 graphic

195

180

152

115

88,5

71,9

56,98

47,52

41,78

σzq średnie
