OBLICZENIA STATYCZNO-WYTRZYMAŁOŚCIOWE PODCIAGU STALOWEGO W BUDYNKU DOMU DZIECKA W TRZCIANCE
1. ZEBRANIE OBCIĄŻEŃ:
1.1. STAŁE
Rodzaj: ciężar
Typ: stałe
1.1.1. obciążenie warstw stropu drewnianego- z rozpiętości 6,1m
Charakterystyczna wartość obciążenia:
Qk = 13,18 kN/m.
Obliczeniowe wartości obciążenia:
Qo1 = 16,09 kN/m, γf1 = 1,22,
Qo2 = 11,86 kN/m, γf2 = 0,90.
Składniki obciążenia:
Deszczułki podłogowe (przybijane) o grubości 22 mm
Qk = 0,210 kN/m2 · 6,1 m = 1,28 kN/m.
Qo1 = 1,41 kN/m, γf1 = 1,10,
Qo2 = 1,15 kN/m, γf2 = 0,90.
slepa podłoga-deski sosnowe
Qk = 5,5 kN/m3 · 0,025 m · 6,1 m = 0,84 kN/m.
Qo1 = 0,92 kN/m, γf1 = 1,10,
Qo2 = 0,76 kN/m, γf2 = 0,90.
belki
Qk = 5,5 kN/m3 · 0,24 m · 0,2 m · 6,1 m / 0,9 m = 1,79 kN/m.
Qo1 = 1,97 kN/m, γf1 = 1,10,
Qo2 = 1,61 kN/m, γf2 = 0,90.
łaty
Qk = 5,5 kN/m3 · 0,045 m · 0,045 m · 2 · 6,1 m / 0,9 m = 0,15 kN/m.
Qo1 = 0,17 kN/m, γf1 = 1,10,
Qo2 = 0,14 kN/m, γf2 = 0,90.
polepa
Qk = 12,0 kN/m3 · 0,10 m · 0,7 m · 6,1 m / 0,9 m = 5,69 kN/m.
Qo1 = 7,40 kN/m, γf1 = 1,30,
Qo2 = 5,12 kN/m, γf2 = 0,90.
ślepy pułap
Qk = 5,5 kN/m3 · 0,019 m · 0,7 m · 6,1 m / 0,9 m = 0,50 kN/m.
Qo1 = 0,55 kN/m, γf1 = 1,10,
Qo2 = 0,45 kN/m, γf2 = 0,90.
podsufitka
Qk = 5,5 kN/m3 · 0,019 m · 6,1 m = 0,64 kN/m.
Qo1 = 0,70 kN/m, γf1 = 1,10,
Qo2 = 0,58 kN/m, γf2 = 0,90.
tynk wapienny
Qk = 15,0 kN/m3 · 0,025 m · 6,1 m = 2,29 kN/m.
Qo1 = 2,98 kN/m, γf1 = 1,30,
Qo2 = 2,06 kN/m, γf2 = 0,90.
1.1.2. obciazenie scianą I piętra- wysokość wierzchołka trójkąta równobocznego -h=1,91m
Charakterystyczna wartość obciążenia:
Qk = 14,15 kN/m.
Obliczeniowe wartości obciążenia:
Qo1 = 15,78 kN/m, γf1 = 1,12,
Qo2 = 12,74 kN/m, γf2 = 0,90.
Składniki obciążenia:
tynk cementowo-wapienny
Qk = 19,0 kN/m3 · 0,015 m · 1,91 m · 2 = 1,09 kN/m.
Qo1 = 1,42 kN/m, γf1 = 1,30,
Qo2 = 0,98 kN/m, γf2 = 0,90.
Budowlana wypalana z gliny pełna
Qk = 18,0 kN/m3 · 0,38 m · 1,91 m = 13,06 kN/m.
Qo1 = 14,37 kN/m, γf1 = 1,10,
Qo2 = 11,75 kN/m, γf2 = 0,90.
1.2. UŻYTKOWE
Rodzaj: użytkowe
Typ: zmienne
1.2.1. Pokoje i pomieszczenia mieszkalne
Charakterystyczna wartość obciążenia:
Qk = 1,5 kN/m2 · 6,1 m = 9,15 kN/m.
Obliczeniowa wartość obciążenia:
Qo = 12,81 kN/m, γf = 1,40,
d = 1,00.
2. OBLICZENIA STATYKI BELKI:
Nazwa: PODCIAG STALOWY.rmt

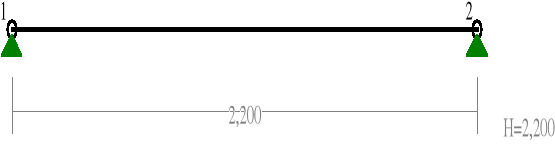

WĘZŁY:
WĘZŁY:
------------------------------------------------------------------
Nr: X [m]: Y [m]:
------------------------------------------------------------------
1 0,000 0,000
2 2,200 0,000
------------------------------------------------------------------
PODPORY: P o d a t n o ś c i
------------------------------------------------------------------
Węzeł: Rodzaj: Kąt: Dx(Do*): Dy: DFi:
[ m / k N ] [rad/kNm]
------------------------------------------------------------------
1 stała 0,0 0,000E+00 0,000E+00
2 przesuwna 0,0 0,000E+00*
------------------------------------------------------------------
OSIADANIA:
------------------------------------------------------------------
Węzeł: Kąt: Wx(Wo*)[m]: Wy[m]: FIo[grad]:
------------------------------------------------------------------
B r a k O s i a d a ń
------------------------------------------------------------------

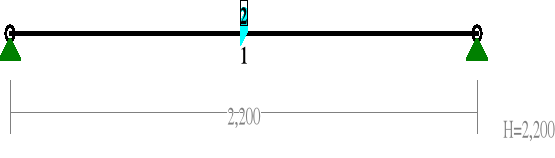

PRZEKROJE PRĘTÓW:
PRĘTY UKŁADU:
Typy prętów: 00 - sztyw.-sztyw.; 01 - sztyw.-przegub;
10 - przegub-sztyw.; 11 - przegub-przegub
22 - cięgno
------------------------------------------------------------------
Pręt: Typ: A: B: Lx[m]: Ly[m]: L[m]: Red.EJ: Przekrój:
------------------------------------------------------------------
1 00 1 2 2,200 0,000 2,200 1,000 2 2 U 140
------------------------------------------------------------------
WIELKOŚCI PRZEKROJOWE:
------------------------------------------------------------------
Nr. A[cm2] Ix[cm4] Iy[cm4] Wg[cm3] Wd[cm3] h[cm] Materiał:
------------------------------------------------------------------
2 40,8 7288 1210 173 173 14,0 2 Stal St3
-----------------------------------------------------------------
STAŁE MATERIAŁOWE:
------------------------------------------------------------------
Materiał: Moduł E: Napręż.gr.: AlfaT:
[N/mm2] [N/mm2] [1/K]
------------------------------------------------------------------
2 Stal St3 205000 215,000 1,20E-05
------------------------------------------------------------------

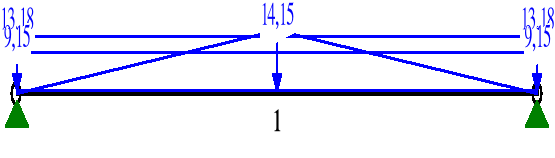

OBCIĄŻENIA:
OBCIĄŻENIA: ([kN],[kNm],[kN/m])
------------------------------------------------------------------
Pręt: Rodzaj: Kąt: P1(Tg): P2(Td): a[m]: b[m]:
------------------------------------------------------------------
Grupa: A "strop" Stałe γf= 1,22
1 Liniowe 0,0 13,18 13,18 0,00 2,20
1.1.1. obciążenie warstw stropu drewnianego
Grupa: S "ściana" Stałe γf= 1,12
1 Trapezowe 0,0 14,15 1,10 1,10
1.1.2. obciazenie scianą I piętra
Grupa: U "użytkowe" Zmienne γf= 1,40
1 Liniowe 0,0 9,15 9,15 0,00 2,20
1.2.1. Pokoje i pomieszczenia mieszkalne
------------------------------------------------------------------
==================================================================
W Y N I K I
Teoria I-go rzędu
==================================================================
OBCIĄŻENIOWE WSPÓŁ. BEZPIECZ.:
------------------------------------------------------------------
Grupa: Znaczenie: d: γf:
------------------------------------------------------------------
Ciężar wł. 1,10
A -"strop" Stałe 1,22
S -"ściana" Stałe 1,12
U -"użytkowe" Zmienne 1 1,00 1,40
-----------------------------------------------------------------

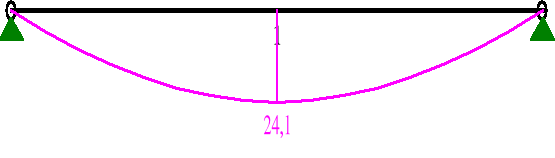

MOMENTY:

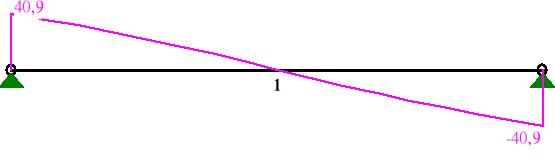

TNĄCE:
SIŁY PRZEKROJOWE: T.I rzędu
Obciążenia obl.: Ciężar wł.+ASU
------------------------------------------------------------------
Pręt: x/L: x[m]: M[kNm]: Q[kN]: N[kN]:
------------------------------------------------------------------
1 0,00 0,000 0,0 40,9 0,0
0,50 1,100 24,1* 0,0 0,0
1,00 2,200 0,0 -40,9 0,0
------------------------------------------------------------------
* = Wartości ekstremalne

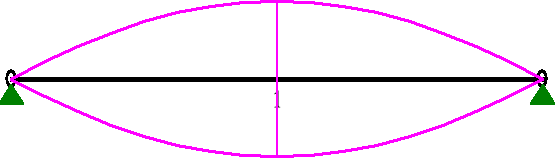

NAPRĘŻENIA:
NAPRĘŻENIA: T.I rzędu
Obciążenia obl.: Ciężar wł.+ASU
------------------------------------------------------------------
Pręt: x/L: x[m]: SigmaG: SigmaD: SigmaMax/Ro:
[MPa]
------------------------------------------------------------------
2 Stal St3
1 0,00 0,000 -0,0 0,0 0,000
0,50 1,100 -139,3 139,3 0,648*
1,00 2,200 -0,0 0,0 0,000
------------------------------------------------------------------
* = Wartości ekstremalne

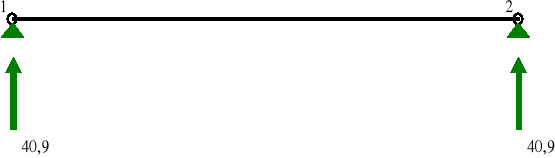

REAKCJE PODPOROWE:
REAKCJE PODPOROWE: T.I rzędu
Obciążenia obl.: Ciężar wł.+ASU
------------------------------------------------------------------
Węzeł: H[kN]: V[kN]: Wypadkowa[kN]: M[kNm]:
------------------------------------------------------------------
1 0,0 40,9 40,9
2 0,0 40,9 40,9
------------------------------------------------------------------
PRZEMIESZCZENIA WĘZŁÓW: T.I rzędu
Obciążenia obl.: Ciężar wł.+ASU
------------------------------------------------------------------
Węzeł: Ux[m]: Uy[m]: Wypadkowe[m]: Fi[rad]([deg]):
------------------------------------------------------------------
1 0,00000 -0,00000 0,00000 -0,00700 ( -0,401)
2 0,00000 -0,00000 0,00000 0,00700 ( 0,401)
------------------------------------------------------------------

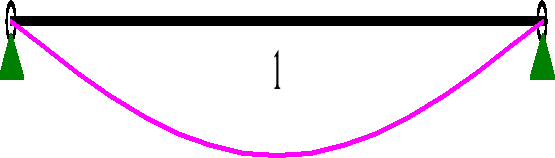

PRZEMIESZCZENIA:
DEFORMACJE: T.I rzędu
Obciążenia obl.: Ciężar wł.+ASU
------------------------------------------------------------------
Pręt: Wa[m]: Wb[m]: FIa[deg]: FIb[deg]: f[m]: L/f:
------------------------------------------------------------------
1 -0,0000 -0,0000 -0,401 0,401 0,0048 454,3
------------------------------------------------------------------
3. OBLICZENIA WYTRZYMAŁOŚCIOWE:
Zadanie: PODCIAG STALOWY
Przekrój: 2 U 140
Wymiary przekroju:
U 140 h=140,0 s=60,0 g=7,0 t=10,0 r=10,0 ex=17,5.
Charakterystyka geometryczna przekroju:
Jxg=1210,0 Jyg=862,3 A=40,80 ix=5,4 iy=4,6.
Materiał: St3SX,St3SY,St3S,St3V,St3W. Wytrzymałość fd=215 MPa dla g=10,0.
Przekrój spełnia warunki przekroju klasy 1.
Siły przekrojowe:
xa = 1,100; xb = 1,100.
Obciążenia działające w płaszczyźnie układu: ASU
Mx = -24,1 kNm, Vy = 0,0 kN, N = 0,0 kN,
Naprężenia w skrajnych włóknach: σt = 139,3 MPa σC = -139,3 MPa.
Naprężenia:
xa = 1,100; xb = 1,100.
Naprężenia w skrajnych włóknach: σt = 139,3 MPa σC = -139,3 MPa.
Naprężenia:
- normalne: σ = 0,0 Δσ = 139,3 MPa ψoc = 1,000
Warunki nośności:
σec = σ / ψoc + Δσ = 0,0 / 1,000 + 139,3 = 139,3 < 215 MPa
Długości wyboczeniowe pręta:
- przy wyboczeniu w płaszczyźnie układu przyjęto podatności węzłów ustalone wg załącznika 1 normy:
χ1 = 1,000 χ2 = 1,000 węzły nieprzesuwne ⇒ μ = 1,000 dla lo = 2,200
lw = 1,000×2,200 = 2,200 m
- przy wyboczeniu w płaszczyźnie prostopadłej do płaszczyzny układu:
χ1 = 1,000 χ2 = 1,000 węzły nieprzesuwne ⇒ μ = 1,000 dla lo = 2,200
lw = 1,000×2,200 = 2,200 m
Siły krytyczne:
Zwichrzenie:
Dla przekroju rurowego lub skrzynkowego rozstaw stężeń zabezpieczających przekrój przed obrotem l1 = lω =2200 mm:
= l1
Pręt jest zabezpieczony przed zwichrzeniem.
Nośność przekroju na zginanie:
xa = 1,100; xb = 1,100.
- względem osi X
MR = αp W fd = 1,000×172,9×215×10-3 = 37,2 kNm
Współczynnik zwichrzenia dla λ L = 0,000 wynosi ϕL = 1,000
Warunek nośności (54):
Nośność przekroju na ścinanie:
xa = 0,000; xb = 2,200.
- wzdłuż osi Y
VR = 0,58 AV fd = 0,58×19,6×215×10-1 = 244,4 kN
Vo = 0,3 VR = 73,3 kN
Warunek nośności dla ścinania wzdłuż osi Y:
V = 40,9 < 244,4 = VR
Stan graniczny użytkowania:
Ugięcia względem osi Y liczone od cięciwy pręta wynoszą:
amax = 3,9 mm
agr = l / 350 = 2200 / 350 = 6,3 mm
amax = 3,9 < 6,3 = agr
4. SPOSÓB ZAMOCOWANIA PODCIĄGU W ŚCIANIE:
Nad projektowanymi otworami należy wykonać nadproże z belek stalowych ceownikowych - 2C140:
w tym celu należy :
- podstemplować strop po obu stronach ściany,
- wykonać bruzdę z jednej strony ściany ,osadzić belkę stalową C140 ,
- w miejscu osadzenia belki na ścianie wykonać poduszki betonowe z betonu B20 o wymiarach 20x20x15
- miejsca połączenia górnej półki ceownika ze ścianą należy wypełnić zaprawą montażową
- następnie wykonać bruzdę po drugiej stronie ściany, osadzić drugą belkę stalowa C140 jak wyżej,
- w celu uniknięcia przemieszczania się belek , skręcić je śrubami ø 12 co ok. 0,5m,
- następnie usunąć fragment ściany - wielkości żądanego otworu,
- nadproże zaszpałdować, owinąć siatką Rabitza, otynkować.
