ŚCIANA OPOROWA ZE WSPORNIKIEM

Autorzy:

Małgorzata CZAJA , Dariusz HARMAS

Opis programu:

Program może być wykorzystany do obliczenia parcia czynnego

na ścianę fundamentową.

Informacja dla użytkownika:

W komórki o kolorze żółtym należy wprowadzić dane.

Szary obszar to obszar wykonywanych obliczen.

W komórkach o kolorze zielonym podane są wyniki.

Normy i piśmiennictwo.

PN-81/B-03020 "Posadowienie bezpośrednie budowli"

Edward Motak "Fundamenty bezpośrednie"

DANE:

g(n) - ciężar objętościowy gruntu

g(n)=

19

[kN/m3]

f(n) - kąt tarcia wewnętrznego

f(n)=

30

[deg]

Cu(n) - spójność

Cu(n) =

0

[kPa]

H - wysokość ściany oporowej

H=

7

[m]

h1 - odległośc od górnej krawędzi ściany o dolnej krawędzi wspornika

h1=

1.5

[m]

lw - wysięg wspornika

lw=

0.5

[m]

OBLICZENIA:

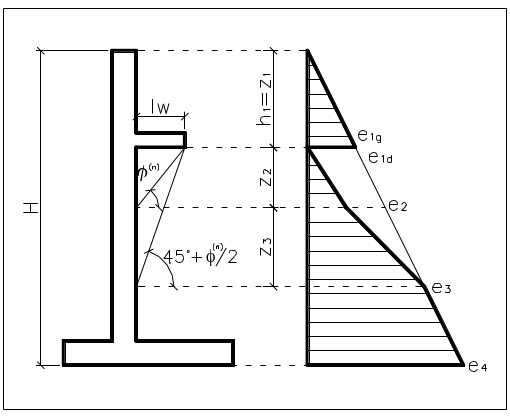

Obliczenie wysokości strefy przesłaniania a = f(n)

z2=

0.289

[m]

Obliczenie wysokości strefy przesłaniania dla a = 45o + f(n)/2

z3=

0.577

[m]

Ka - współczynnik parcia granicznego (czynnego)

Ka=tg2*(45o-f (n)u/2)

Ka=

0.333

Obliczenie parcia granicznego gruntu dla z = z1g

e1=g(n)*z1*Ka - 2*Cu*Ka0.5

z1g=

1.5

[m]

e1g=

9.500

[kPa]

Obliczenie parcia granicznego gruntu dla z = z1d

e1=g(n)*z1*Ka - 2*Cu*Ka0.5

z1d=

1.5

[m]

e1d=

0.000

[kPa]

Obliczenie parcia granicznego gruntu dla z = z2

e2=g(n)*z2*Ka - 2*Cu*Ka0.5

z2=

0.289

[m]

e2=

1.828

[kPa]

Obliczenie parcia granicznego gruntu dla z = z3

4.634

e3=g(n)*z3*Ka - 2*Cu*Ka0.5

z3=

0.577

[m]

e3=

3.657

[kPa]

Obliczenie parcia granicznego gruntu dla z = H

e4=g(n)*H*Ka - 2*Cu*Ka0.5

H=

7.000

[m]

e4=

44.333

[kPa]

Obliczenie wypadkowej parcia granicznego (czynnego)

Ea=

120.164

kN/m

Obliczenie punktu zaczepienia wypadkowej wszystkich parć (od dolnej krawędzi ściany).

ra=

1.221

[m]

WYNIKI:

Wartość wypadkowej parcia granicznego (czynnego):

Ea=

120.164

kN/m

Punkt zaczepienia wypadkowej:

ra=

1.221

[m]
