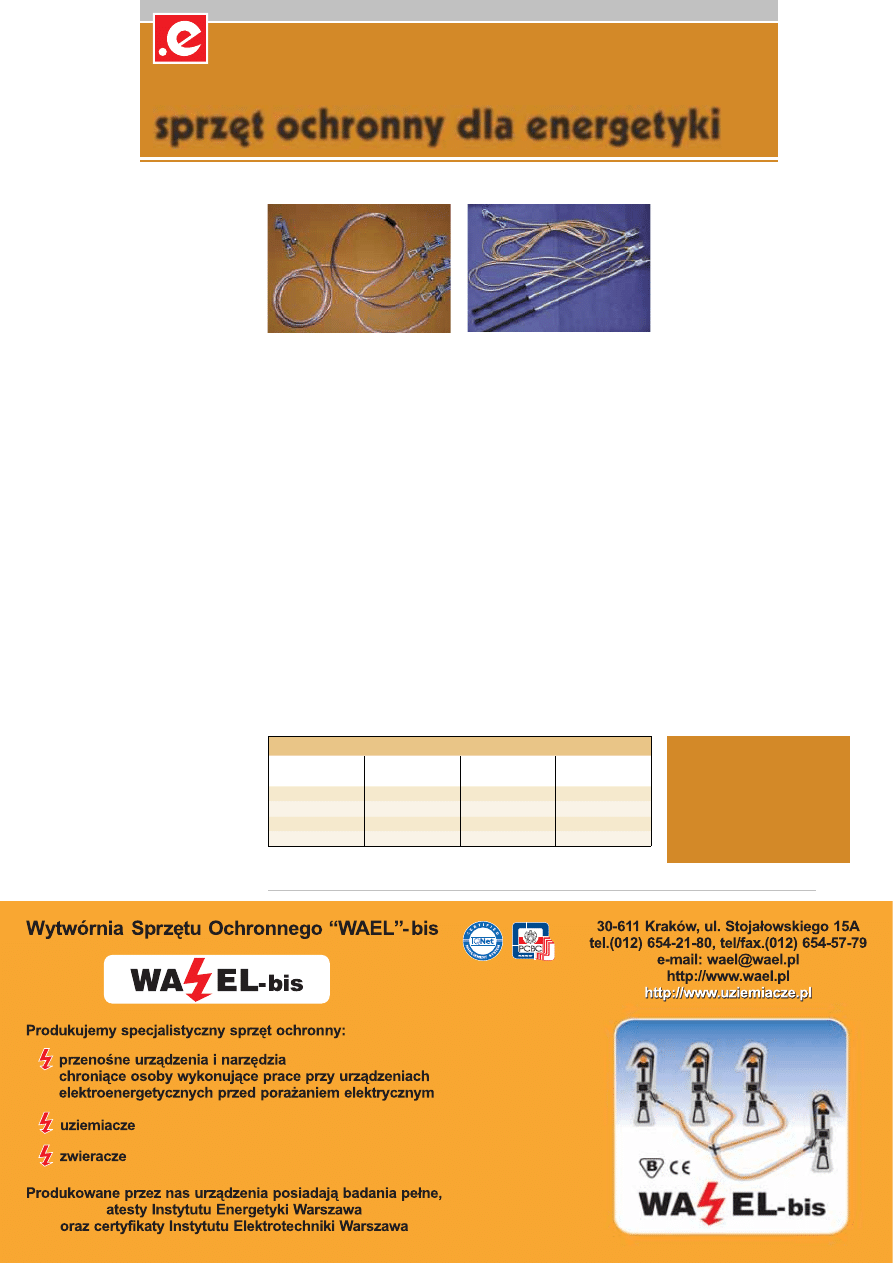

p r e z e n t a c j a

U

ziemiacze i zwieracze to urządze-
nia ochronne, które powinny być

zakładane na wyłączonych częściach
instalacji. Ich zadaniem jest zabezpie-
czenie osób pracujących w ich sąsiedz-
twie w przypadku, gdy na instalacji
pojawi się napięcie. Pojawienie się na-
pięcia jest zwykle działaniem przypad-
kowym i niezamierzonym, lecz niesie
za sobą niebezpieczeństwo ciężkiego
poparzenia, a nawet śmierci. Użycie
uziemiaczy pozwala na uniknięcie ta-
kiego niebezpieczeństwa. Warunkiem
jest jednak poprawny ich dobór, pod-
łączenie przez przeszkolonego pracow-
nika, zgodnie z instrukcją producen-
ta, jak również dbanie o dobry stan
urządzenia (czyszczenie, sprawdzanie
przewodów i połączeń, odpowiednie
przechowywanie).

Firma WAEL-bis specjalizuje się

w projektowaniu i produkcji sprzętu
ochronnego dla energetyki. Od wie-
lu lat dokładamy wszelkich starań,
by produkowane przez nas wyroby
spełniały rygorystyczne wymagania
co do jakości, trwałości, niezawodno-
ści, a przy tym miały konkurencyjne
ceny. Na bieżąco śledzimy potrzeby
klientów, oferując szeroką gamę spe-
cjalistycznych uziemiaczy i zwieraczy
w różnych konfiguracjach. Dbamy nie
tylko o to, aby nasze uziemiacze przy-
czyniły się do Państwa bezpieczeń-
stwa, ale również służymy fachowy-

mi poradami technicznymi i specja-
listycznymi szkoleniami.

Zgromadzone doświadczenie pozwa-

la nam stwierdzić, iż ze względu na nie-
wygodne warunki, w jakich używa się
uziemiaczy, urządzenia te powinny być
przede wszystkim lekkie i proste w ob-
słudze. Waga uziemiacza zależy głów-
nie od wagi przewodu uziemiającego.
Najlepiej by była jak najmniejsza, mu-
simy jednak pamiętać o ryzyku związa-
nym z wysoką temperaturą przewodów
uziemiających. W momencie zwarcia,
jak i bezpośrednio po przepływie prą-
du, na przewodach zwierających wy-
twarza się wysoka temperatura, dlate-
go też obsługujący urządzenia powinni
uważać, by przypadkowo nie dotknąć
przewodów, a tym samym nie poparzyć

ciała w miejscach nieosłoniętych przez
odzież ochronną.

Odpowiedni dobór uziemiaczy jest

niezwykle ważny dla późniejszego bez-
pieczeństwa pracy. Jest on uzależnio-
ny od określonego czasu zwarcia i prą-
du zwarcia o maksymalnej spodziewa-
nej wartości. Dla najpowszechniejszego
czasu zwarcia 1 s poszczególne parame-
try przedstawiono w tabeli 1.

Norma PN-EN 61230 oprócz czasu

(1 s) podaje jeszcze pięć innych warto-
ści czasów. Pozwala to nam na tworze-
nie uziemiaczy lekkich, gdyż krótszy
czas zwarcia umożliwia użycie lżejsze-
go przewodu, a co za tym idzie, waga
uziemiacza jest mniejsza. Norma okre-
śla również kolory osłony ochronnej
przewodu. Każdy klient WAEL-bis może

sam zdecydować, czy wybiera uzie-
miacz z przewodem w osłonie czerwo-
nej, która poprawia widzialność urzą-
dzenia (łatwo sprawdzić czy uziemiacz
jest założony), czy w osłonie przezro-
czystej – standardowej. Przewody uzie-
miające i zwierające należy tak dobie-
rać, aby wytrzymywały maksymalne
prądy, czasy i wartości całek Joule’a, na
które mogą być narażone w praktyce.
Temperatura, jaka wytwarza się pod-
czas przepływu prądu na przewodach
uziemiających, sięga 700°C, dlatego też
w ofercie WAEL-bis znajdą Państwo za-
równo przewody w standardowej izola-
cji z polwinitu, jak również w osłonie
silikonowej, która poddana wysokim
temperaturom wydziela mniej szkodli-
wych toksyn.

Wyroby spełniają wymagania nor-

my PN-EN 61230. Posiadają badania peł-
ne, atesty Instytutu Energetyki w War-
szawie oraz certyfikaty na znak bezpie-
czeństwa B. Oznaczone są również zna-
kiem CE. Wszystkie urządzenia produ-
kowane są zgodnie z procedurami nor-
my jakości ISO 9001.

Czas znamionowy t

r

= 1 [s], współczynnik n = 2.5

Prąd znamionowy

[kA]

Przekrój przewodu

[mm

2

]

Prąd szczytowy

[kA]

Całka Joule’a

[A

2

s]

4

16

10

16

6.5

25

16.2

42

9

35

22.5

81

13

50

32.5

169

Tab. 1

Twoje bezpieczeństwo

w naszych uziemiaczach!

Zapraszamy do naszego stoiska

na targach ENERGETAB 2004

w Bielsku-Białej

(pawilon Z, stoisko 403).
