Analiza Instrumentalna

2012/2013

Dr hab. Bożena Tyrakowska, prof. nadzw. UEP
Dr. hab. Ewa Sikorska, prof. nadzw. UEP

Literatura (podstawowa)

1. W. Szczepaniak: Metody instrumentalne w analizie chemicznej.

PWN, Warszawa 2002, 2005, 2008.

2. A. Koziołowa: Analiza instrumentalna. Wybrane metody optyczne.

Skrypty do wykładów i ćwiczeń. Poznań 1993-1999.

3. A. Cygański: Metody spektroskopowe w chemii analitycznej. WNT,

Warszawa 2002.

4. A. Gliszczyńska, K. Melski, P. Szafer, M.M. Szafran: Wybrane

metody instrumentalne. AE w Poznaniu, Pomocnicze materiały
dydaktyczne Nr 72, Poznań 1995.

5. Z. Witkiewicz: Podstawy chromatografii. WNT, Warszawa 2000,

2005.

6. D.A. Skoog, D.M. West, F.J. Holler, S.R. Crouch: Podstawy chemii

analitycznej, 2. Przekład pod red A. Hulanicki, PWN, W-wa 2006

background image

Charakterystyka przedmiotu

Celem wykładu jest:
• zapoznanie studentów z powszechnie

stosowanymi metodami instrumentalnymi,
aparaturą, metodyką pomiarów i
zastosowaniem metod,

• kształtowanie umiejętności zastosowania

poszczególnych metod w ocenie jakości i
bezpieczeństwa surowców i wyrobów

.

Wstęp do metod spektroskopowych.

Spektrofotometria UV VIS - ilościowe
metody absorpcjometryczne

Spektrofotometria w podczerwieni (IR)
Fluorymetria
Nefelometria i turbidymetria
Spektrometria atomowa.
Chromatografia gazowa (GC)
Wysokosprawna chromatografia

cieczowa (HPLC)

Pomiar barwy
Refraktometria
Polarymetria

Program wykładów

background image

Analiza Instrumentalna.Wstęp

Literatura (metody spektroskopowe)

:

1.

W. Szczepaniak: Metody instrumentalne w analizie chemicznej. PWN,
Warszawa 2002, 2005, 2008

2.

A. Koziołowa: Analiza instrumentalna. Wybrane metody optyczne.
Skrypt do wykładów. AE, Poznań 1999.

3.

Z. Kęcki: Podstawy spektroskopii molekularnej. PWN, Warszawa 1998.

4.

A. Cygański: Metody spektroskopowe w chemii analitycznej. WNT,
Warszawa 2002.

Wstęp do metod optycznych

(spektroskopowych)

Klasyfikacja metod instrumentalnych
Wstęp do metod spektroskopowych:

- promieniowanie EM, jednostki i ich wzajemne zależności,
- rejony absorpcji promieniowania EM.
- nieabsorpcyjne i absorpcyjne oddziaływanie światła z materią,
- absorpcja i emisja promieniowania,
- energia cząsteczek, poziomy energetyczne,

przejścia elektronowe, oscylacyjne, rotacyjne, widma absorpcji,

- powstawanie i parametry pasm spektroskopowych (absorpcji),

Plan wykładu:

background image

Klasyfikacja metod analitycznych

klasyczne –

opierają się na reakcjach chemicznych

instrumentalne –

opierają się na charakterystycznej dla

badanej substancji właściwości fizycznej/fizykochemicznej

analiza jakościowa - CO?- identyfikacja-

na podstawie określonej

liczbowo właściwości fizykochemicznej

analiza ilościowa – ILE?- stężenie –

na podstawie zależności pomiędzy

mierzoną właściwością fiz-chem.
a stężeniem oznaczanej substancji

Właściwości fizyko-chemiczne wykorzystane w metodach instrumentalnych

Charakterystyczne właściwości

Metody instrumentalne

absorpcja promieniowania

spektrofotometria i fotometria
(rentgenowska, UV, VIS, IR); jądrowy
rezonans magnetyczny (NMR); elektronowy
rezonans magnetyczny (EPR) \

emisja promieniowania

spektroskopia emisyjna (rentgenowska, UV,
VIS); fluorescencja, fosforescencja

rozproszenie promieniowania

turbidymetria; nefelometria; spektroskopia
Ramana

załamanie promieniowania

refraktometria; interferometria

ugięcie promieniowania

spektrometria rentgenowska

skręcenie promieniowania

polarymetria

potencjał elektryczny

potencjometria

prąd elektryczny

polarografia

opór elektryczny

konduktometria

stosunek masy do ładunku

spektrometria masowa

szybkość reakcji

metody kinetyczne

Rodzaje metod instrumentalnych

background image

METODY OPTYCZNE (spektroskopowe)

METODY ELEKTROCHEMICZNE

METODY CHROMATOGRAFICZNE

METODY INNE: np.:

SPEKTROMETRIA MAS

METODY TERMOANALITYCZNE
METODY RADIOIZOTOPOWE

Klasyfikacja metod instrumentalnych

Metody optyczne

= spektroskopowe

Metody oparte na oddziaływaniu promieniowania

elektromagnetycznego z materią

Zachodzi wymiana (zmiana)
energii promieniowania

- zmienia się zarówno energia substancji

jak i energia promieniowania EM

Nie zachodzą zmiany energii
promieniowania EM, a jedynie
zmiany kierunku

Metody:

- większość pomiarów analitycznych

szczególnie związane z
absorpcją i emisją

Metody:

- refraktometria,
- interferometria,
- mikroskopia optyczna,
- polarymetria,
- nefelometria

background image

Częstość -

(częstotliwość) -

ν

(cykle/sek), np. w Hz (1 Hz = s

-

dla VIS

ν

≈ 10

14

Hz

Liczba falowa

- (ilość pełnych drgań/jedn.długości),

np. na 1 cm

dla VIS -

≈ 20,000 cm

-1

Długość fali -

λ

(jedn.długości)

dla VIS

λ ≈ 5x10

-5

m = 500 nm

U w a g a : długość fali nie jest

proporcjonalna do energii

Jednostki promieniowania EM

( )

ν

liczbą falową

:

prędkością światła w

próżni (C - w cm/sek) i

częstością :

ν

C

λ

=

( )

ν

;

ν

1

λ

=

Związek długość fali (

λ) z:

Energię promieniowania

można przeliczyć również na inne jednostki energii, np. cal, J i in.

λ

C

ν

=

λ

1

ν

=

background image

Inny sposób opisu promieniowania elektromagnetycznego:

promieniowanie EM jako strumień cząstek – fotonów.

Fotony niosą ze sob

ą

ściśle określoną energię, którą wyraża

równanie Plancka:

E = h

ν = h· c/λ = hνc

E – energia promieniowania

h – stała Plancka (energia razy czas), h = 6,626·10

–34

J· s

ν - liczba falowa [cm

–1

]

Równanie Plancka łączy falową i korpuskularną naturę promieniowania
elektromagnetycznego poprzez określenie cechy korpuskularnej, którą jest energia
fotonu, za pomocą cechy falowej, którą jest częstość

ν, liczba falowa

i długość fali

λ.

λ

C

ν

=

( )

ν

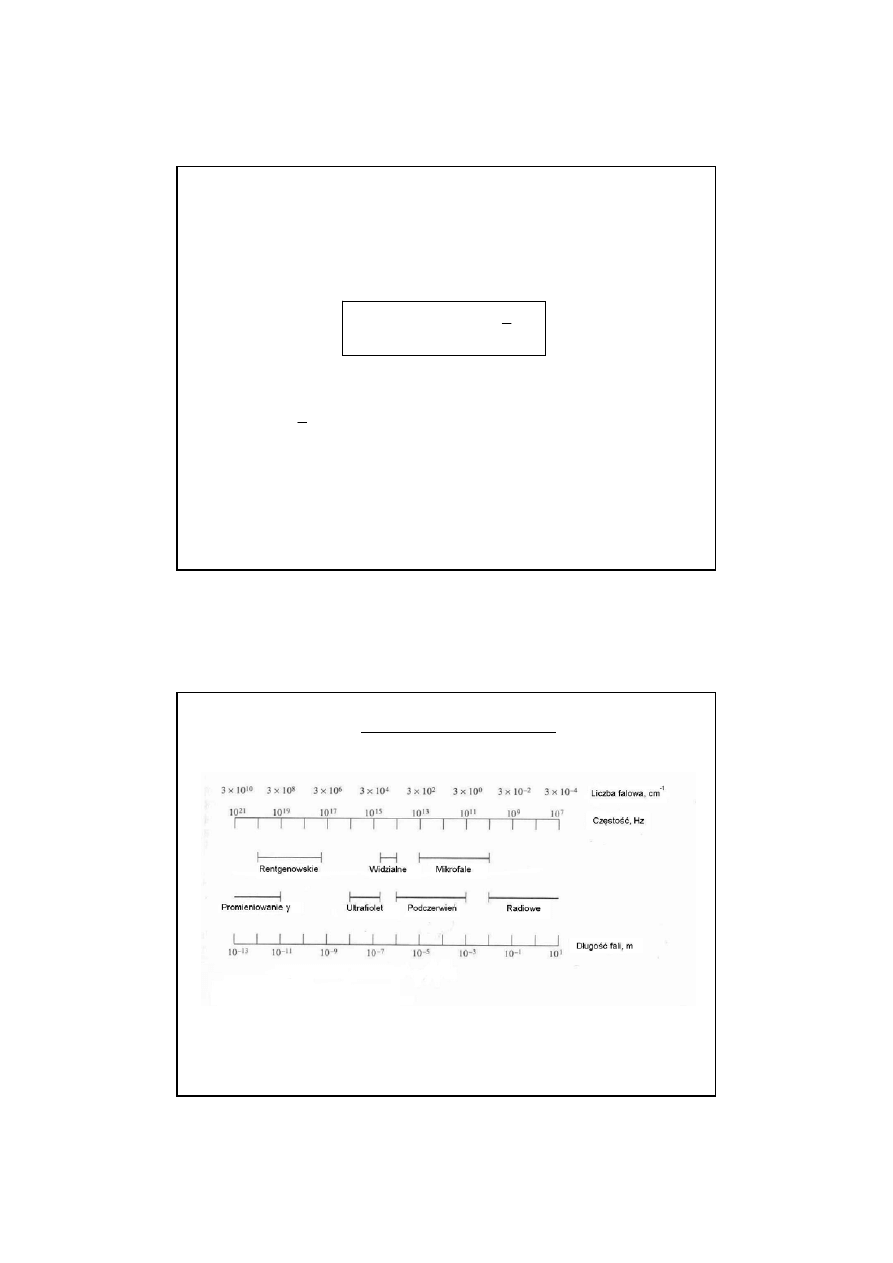

Rejony promieniowania EM

background image

Warunek : interakcja pola elektrycznego lub magnetycznego promieniowania
polem elektrycznym lub magnetycznym cząstek.

Oddziaływanie wynika z rayleighowskiego (Rayleigh) rozpraszania światła
pojawienia się indukowanego momentu dipolowego (

μ

ind

):

μ

ind

=

αE

indukowany dipol drga z częstością

padającego promieniowania

Jeśli częstość prom. nie odpowieda poziomom energetycznym cząsteczki nie
zachodzą zmiany energii promieniowania dipol staje się natychmiast
(10

-

15

s) źródłem promieniowania wtórnego, we wszystkich kierunkach, o częstości =

padającego promieniowania

Promieniowanie wtórne – podstawą zjawisk: załamanie, odbicie, rozproszenie

Oddziaływanie promieniowania EM z materią

nieabsorpcyjne – uniwersalne, sprężyste

absorpcyjne – selektywne

Oddziaływanie nieabsorpcyjne

Oddziaływanie absorpcyjne (selektywne)

Wynika z pochłonięcia energii promieniowania
odpowiadającej energii skwantowanych poziomów energetycznych
(o ściśle określonej energii) w poszczególnych systemach
elementarnych (jądro, atom, cząsteczka).

background image

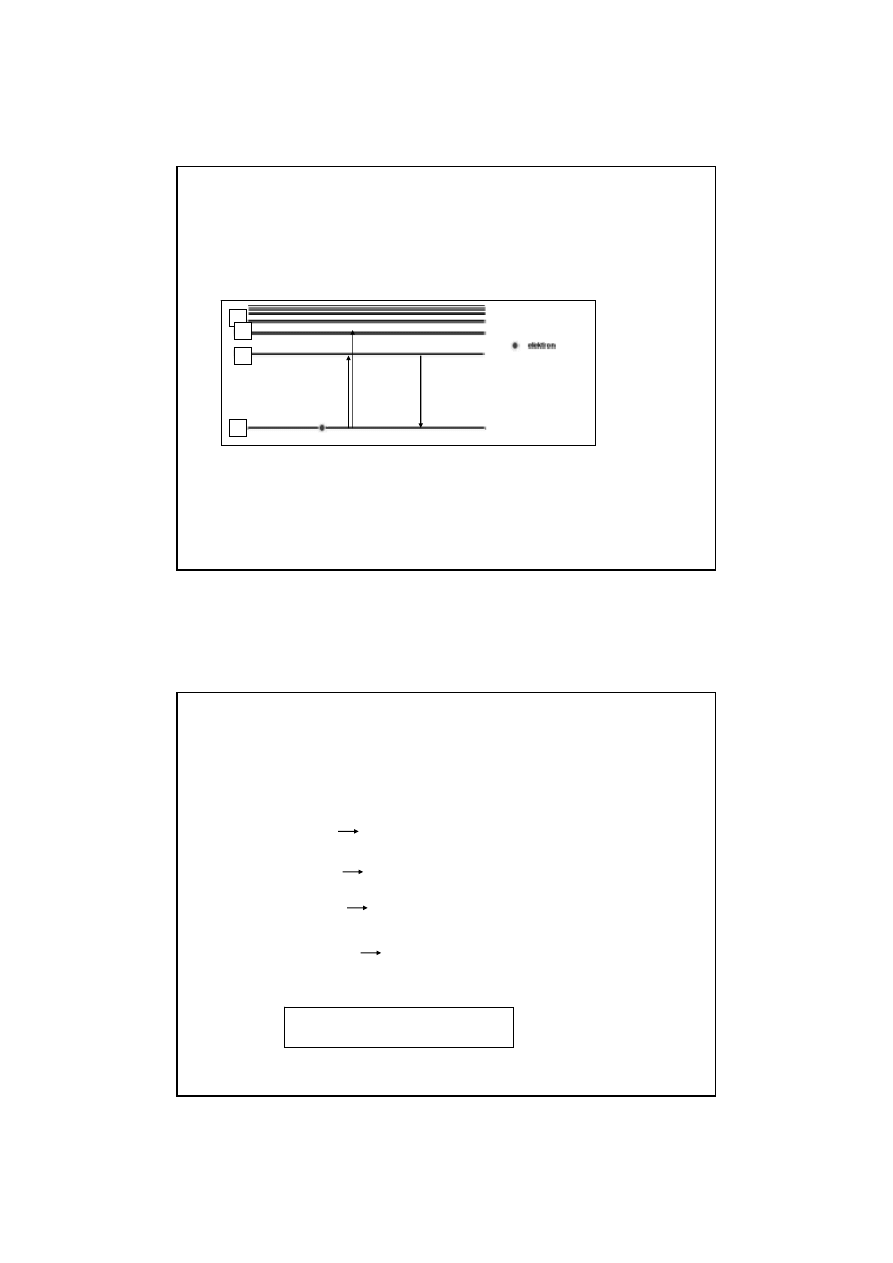

Poziomy energetyczne

Energie elektronów przyjmują jedynie określone wartości tzn. nie mogą się zmieniać
w sposób ciągły. (np..energia piłki).

Atom posiada szereg poziomów energetycznych. Stan o najniższej energii – stan
podstawowy (E

0

),

pozostałe są stanami wzbudzonymi

Rys. Rozkład poziomów energetycznych w atomie

Atom może znaleźć się w stanie wzbudzonym (np. E

1

,E

2

) pobierając (absorbując)

energię

(tylko określonymi porcjami = kwantami).

Powrót do stanu podstawowego – emisja

kwantu prom.EM.

E

0

E

1

E

2

E

3

absorpcja

emisja

Na całkowitą energię cząsteczki składają się energie związane z

różnymi rodzajami ruchu:

• Energia translacji

przemieszczenie molekuł w przestrzeni

• Energia rotacji

wirowanie/obrót molekuły wokół własnej osi
(model mechaniczny: wirujący bąk)

• Energia oscylacji

drgania atomów wokół położenia równowagi (drganie
kulek połączonych sprężynami)

• Energia elektronowa

związana z położeniem elektronów, rodzajem
utworzonych wiązań i odl. pomiędzy jadrami atomów w

cząsteczce

E = E rot + E osc + E el

E el

> > E osc > > E rot

Formy energii cząsteczek

background image

Układy makroskopowe zmieniają swoją energię w sposób ciągły

W mikroświecie energia jest skwantowana

Wszystkie formy energii cząsteczek przyjmują określone wartości –
są skwantowane - cząsteczka może znajdować się na ściśle
określonym poziomie energetycznym

energia cząsteczki zmienia się skokowo

pobieranie/oddawanie E odbywa się porcjami = kwantami

Tylko kwanty energii charakterystyczne dla danej cząsteczki mogą
zostać przez nią pochłonięte (absorbowane).

Kwanty

< lub > w ogóle nie są pochłaniane

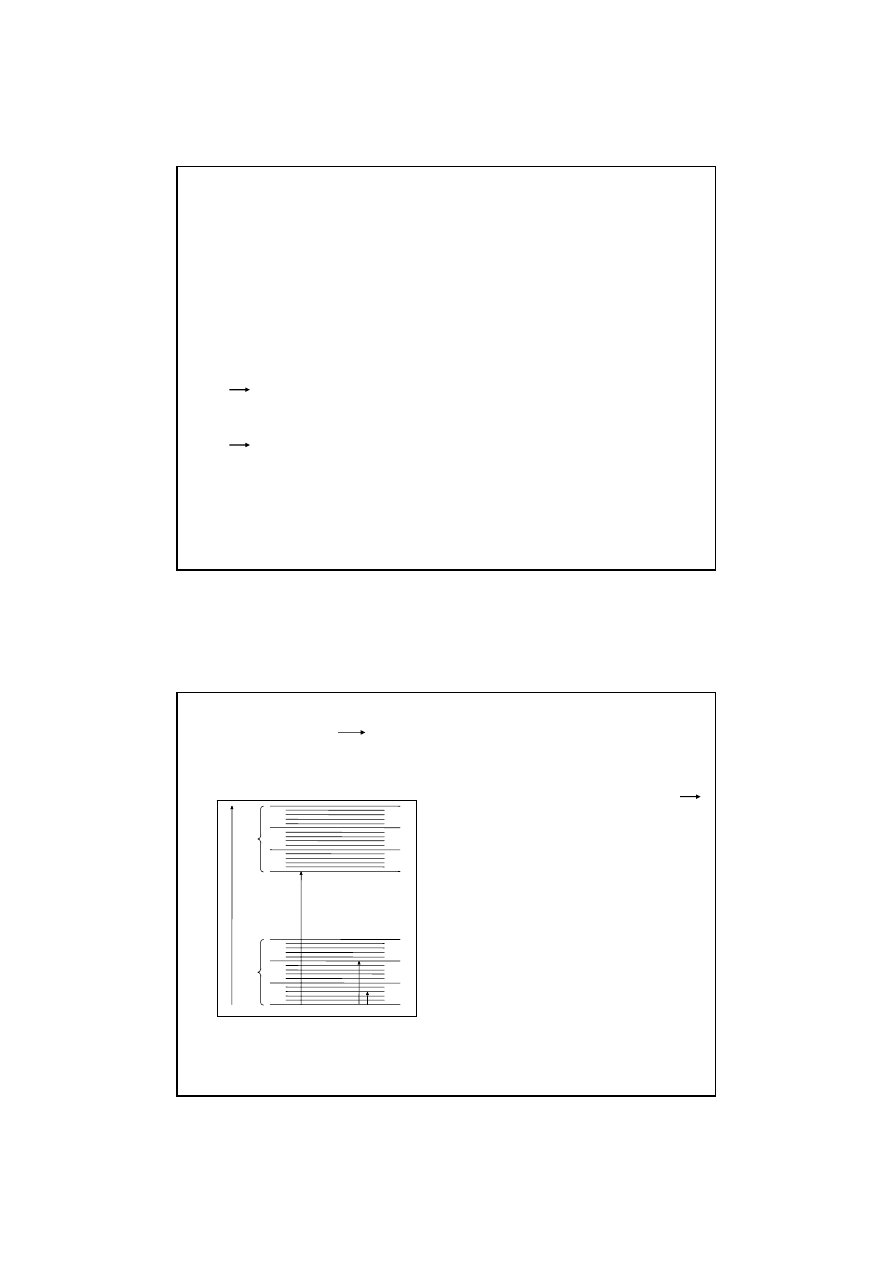

Poziomy energetyczne cząsteczek

Kwantowanie energii istnienie dozwolonych poziomów energetycznych
Cząsteczka/atom może się znajdować tylko na określonym, charakterystycznym
dla niej poziomie energetycznym (Rys.)

v

0

v

1

v

3

v

2

E

1

v

0

v

1

v

3

v

2

E

0

a

b c

en

er

gi

a

ΔΕ

1

Pochłanianie (absorpcja) energii
przejście na wyższe poziomy energet.
= wzbudzenie cząsteczki

Cząsteczka nie może znaleźć się w stanie
odp. wartości energii między poziomami

Odpowiednio do pochłoniętej energii
obserwujemy przejścia (rys):

rotacyjne (c)
oscylacyjno-rotacyjne (b)
elektronowe (a)

Rys. Diagram poziomów elektronowych,
oscylacyjnych i rotacyjnych w cząsteczce i
odpowiadające im przejścia

Efektem są widma (wykresy zmian A):

• rotacyjne (zakres mikrofal),

• oscylacyjno-rotacyjne (podczerwień=IR)

• elektronowe (UV VIS, NIR)

background image

Oddziaływanie absorpcyjne

(selektywne)

Wynika z pochłonięcia energii promieniowania odpowiadającej
energii skwantowanych poziomów energetycznych w poszczególnych
systemach elementarnych (atomy, czasteczki).

Ogólne warunki absorpcji:

-

interakcja pola elektrycznego lub magnetycznego promieniowania z polem

elektrycznym lub magnetycznym cząstek.

- kwant padającego promieniowania (h

ν) musi odpowiadać różnicy

poziomów energetycznych (

ΔE) atomu lub cząsteczki.

X + h

ν

X*

absorpcja energii

gdzie: h

ν

= E

k

– E

p

-------------------------- Ek

Ek - Ep =

ΔE = h

ν

--------------------------- Ep

X – atom, cząsteczka w stanie podstawowym, X* - w stanie wzbudzonym

Skala czasowa oddziaływania:

absorpcja energii: X + h

ν →X* - ok. 10

-15

s

degradacja energii

- w zderzeniach: X* → X + ciepło – ok. 10

-12

sek

- na drodze promienistej – emisja: X

*

→ X + h

ν - ok. 10

-9

sek

X – atom, cząsteczka w stanie podstawowym, X* - w stanie wzbudzonym

background image

Metody spektroskopowe opierają się na absorpcji lub emisji kwantów energii
dokładnie odpowiadających

ΔE między dwoma poziomami energetycznymi

niższym i wyższym

cząsteczka ze zbioru fotonów na nią padających, o różnych

częstościach (

ν

n

) może zaabsorbować tylko określone fotony np.

ν

1

,

ν

2

,

ν

3

,

inne fotony nie są przez cząsteczkę pochłonięte

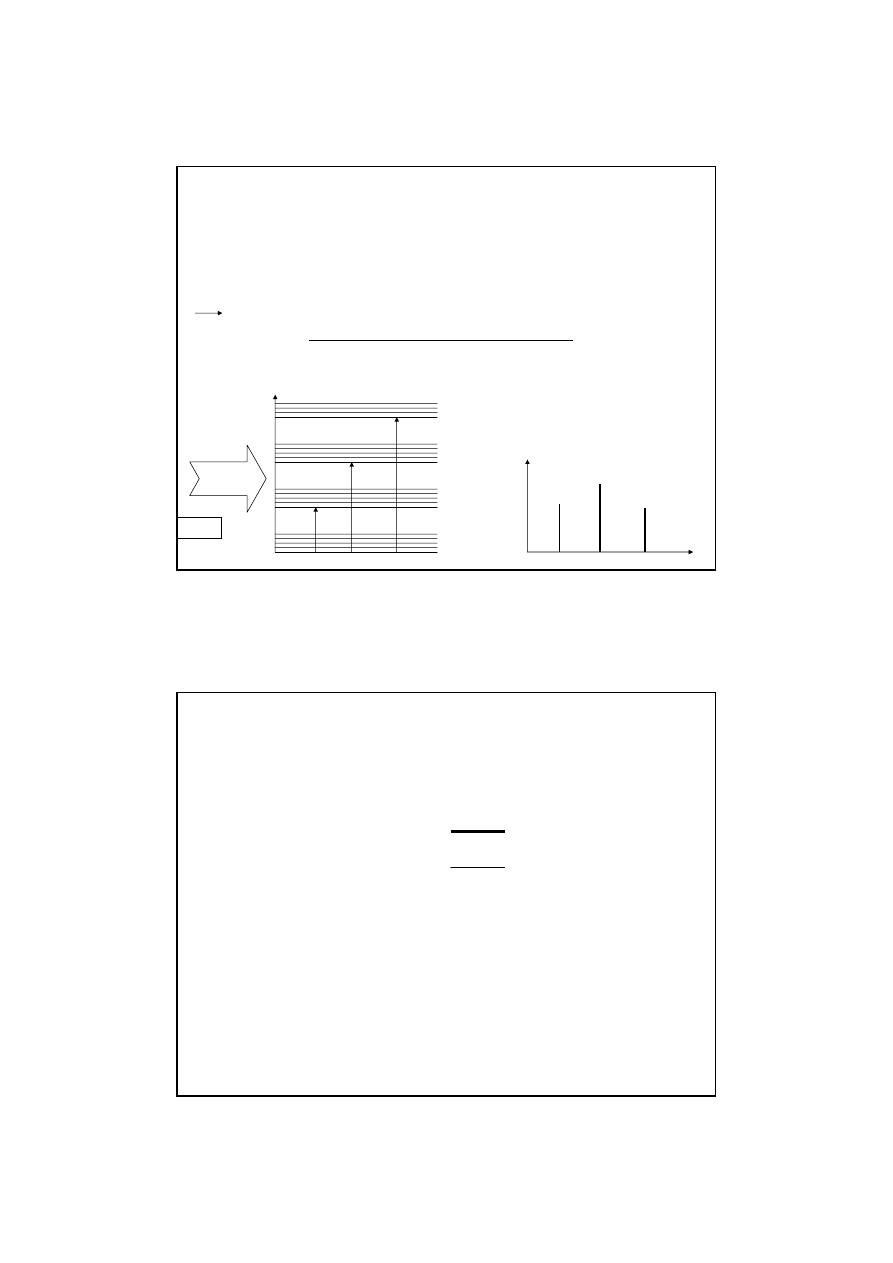

Teoretyczny zapis widma

Abs

ν

Powstawanie i kształt pasm spektroskopowych

0

1

2

3

ν

1

ν

2

ν

3

E

ν

1

,

ν

2

,

ν

3

ν

4

...

ν

n

ν

1

ν

2

ν

3

E = h

ν

Kształt pasm spektroskopowych

ABS

tło

ν

3

ν

2

ν

1

Widmo teoretyczne

Widmo uzyskiwane

Rozmywanie linii w krzywe dzwonowe jest nieodłączną cechą
oddziaływania promieniowania EM z materią.

Wynika z:

¾Zasady nieoznaczoności Heisenberga,

¾Efektu Dopplera

background image

szerokość połówkowa- szerokość pasma absorpcji w połowie
jego wysokości

Parametry pasm spektralnych

I

tło

ν

ο

Δν

1/2

I

o

ν

1

ν

2

ν

I

I = f(

ν

)

lub

I = f(

λ)

Częstotliwość

(l

falowa, dł fali) - częstotliwość osi symetrii konturu-

charakteryzuje położenie pasma względem innych w widmie; określa wielkość
kwantu energii (h

ν) potrzebnej do przejścia z jednego poziomu na drugi

0

0

0

,

,

λ

ν

ν

intensywność w maksimum - wysokość konturu - proporcjonalna do
liczby cząstek przeniesionych z niższego o na wyższy poziom energetyczny.

2

/

1

2

/

1

2

/

1

2

/

1

,

,

,

ν

λ

ν

ν

Δ

Io/C

intensywność molowa (Io/C =

ε

, gdzie C - stężenie próby,

ε

- absorpcyjność

molowa); uniezależnia wysokość pasma od stężenia próby (pozwala porównywać pasma).

I

0

Kontur pasma odpowiadający danemu
przejściu jest symetryczną krzywą
dzwonową, którą opisuje funkcja:

liczbą falową

:

prędkością światła w

próżni (C - w cm/sek) i

częstością :

ν

C

λ

=

( )

ν

;

ν

1

λ

=

Związek długość fali (

λ) z:

E = h

ν = h· c/λ = hνc

energią fotonu

background image

ZAGADNIENIA EGZAMINACYJNE

WSTĘP DO METOD INSTRUMENTALNYCH

1. Klasyfikacja metod instrumentalnych..
2. Natura promieniowania elektromagnetycznego.
3. Absorpcyjne i nieabsorpcyjne oddziaływanie światła
z materią.
4. Absorpcja i emisja promieniowania.
5. Powstawanie i parametry pasm spektroskopowych
(pasm absorpcji).

Literatura (spis szczegółowy)

OPRACOWANIA OGÓLNE

1. W. Szczepaniak: Metody instrumentalne w analizie chemicznej. PWN,

Warszawa 2002, 2005, 2008.

2. A. Koziołowa: Analiza instrumentalna. Wybrane metody optyczne.

Skrypty do wykładów i ćwiczeń. Poznań 1993-1999.

3. D.A. Skoog, F.J. Holler, T.A. Nieman: Principles of Instrumental

Analysis. Saunders College Publishers, Philadelphia 1998, 2006.

4. H.H. Willard, L.L. Merritt Jr., J.A. Dean, F.A. Settle: Instrumental

Methods of Analysis. Wadsworth Publishing Company, Belmont,
California 1999.

background image

METODY SPEKTROSKOPOWE

1. Z. Kęcki: Podstawy spektroskopii molekularnej. PWN, Warszawa 1998.
2. R.M. Silverstein, G.C. Bassler: Spektroskopowe metody identyfikacji

związków organicznych. PWN, Warszawa 1970 i nowsze wydania.

3. A. Cygański: Metody spektroskopowe w chemii analitycznej. WNT,

Warszawa 2002.

4. Praca zbiorowa pod red. W. Zieliński: Metody spektroskopowe i ich

zastosowanie do identyfikacji związków organicznych. WNT, Warszawa
2000.

SPEKTROMETRIA MASOWA

1. R.A.W. Johnstone, M.E. Rose: Spektrometria mas. Podręcznik dla

chemików i biochemików. PWN, 2001.

FOTOMETRIA I KOLORYMETRIA

1. A. Gliszczyńska, K. Melski, P. Szafer, M.M. Szafran: Wybrane metody

instrumentalne. AE w Poznaniu, Pomocnicze materiały dydaktyczne Nr 72,
Poznań 1995.

METODY ELEKTROCHEMICZNE

1. A. Cygański: Podstawy metod elektroanalitycznych. WNT, Warszawa 1999.
2. A. Kisza: Elektrochemia Tom I – Jonika. WNT, 2000.
3. A. Kisza: Elektrochemia Tom II – Elektrodyka. WNT, 2001.

CHROMATOGRAFIA

1. Z. Witkiewicz: Podstawy chromatografii. WNT, Warszawa 2000,2005.
2. Z. Witkiewicz, J. Hetper: Chromatografia gazowa. WNT, Warszawa 2001.
3. R. Rosset: Współczesna chromatografia cieczowa. Ćwiczenia i zadania.

PWN 2003.


Wyszukiwarka

Podobne podstrony:
badania operacyjne, w1 Wstęp
ćw 4 [ genom chloroplastowy ] bez tła
W1 Wstep
Tranzystory cz23 WERSJA DO WYDRUKU BEZ TŁA
Czwarty wykład 2014 bez tła
io w1 wstęp
Pierwszy wyklad 2014 bez tła
Tranzystory cz7 WERSJA DO WYDRUKU BEZ TŁA
SMED współczesne bez tła
Drugi wykład 2014 bez tła
w1 wstep, antropologia, notatki
Czwarty wykład cd 2014 bez tła
Metodyka wpajania dzieciom bezpiecznych zachowan bez tla
ewolucja czy statycznosc życia bez tła
kod do zegara bez tła
Szósty wykład 2014 bez tła
SO W1 Wstęp do systemów operacyjnych
w1 Wstęp

więcej podobnych podstron
