Wpływ technologii wykonania
koron metalowo-ceramicznych

na mikrostrukturę i własności mechaniczne
materiałów protetycznych

Korona teleskopowa jest przykła-

dem uzupełnienia złożonego. Jest
to rodzaj korony, który stanowi al-
ternatywę dla pacjentów, którzy
z różnych przyczyn nie decydują się
na implantację. Ten rodzaj uzupełnie-
nia protetycznego składa się z dwóch
części: wewnętrznej i zewnętrznej,
które są połączone ze sobą na zasa-
dzie zaklinowania (2). Korona we-
wnętrzna to korona schodkowa wy-
konana z metalu lub tlenku cyrkonu,
przyklejona na stałe do kikuta oszli-
fowanego zęba, natomiast korona
zewnętrzna jest widoczna. Dlatego
do jej wykonania używa się porcela-
ny lub kompozytu osadzonych na ar-
maturze metalowej.

Koronę wewnętrzną oraz armaturę

metalową wykonuje się techniką od-
lewania traconego wosku – na przy-
gotowaną wcześniej część metalową
korony zewnętrznej napala się kolej-
ne warstwy porcelany, każdorazowo
wypalając w piecu (2, 3).

Materiałami stosowanymi na czę-

ści wewnętrzne i podbudowy są: sto-
py Co-Cr-Mo, stopy Ni-Cr-Mo, stopy
złota oraz tytan. Do wykonania czę-
ści zewnętrznej stosuje się materiały
kompozytowe oraz ceramikę stoma-
tologiczną (1-4).

Zastosowany materiał powinien być
dobrany w taki sposób, aby uwzględ-
niał oddziaływanie organizmu ludz-
kiego na implant i odwrotnie. Dzięki
właściwemu posługiwaniu się nowo-
czesnymi materiałami i technikami
ich wykonania wzrastają estetyka i ja-
kość uzupełnienia protetycznego (1).

Protetyka stomatologiczna jest

działem stomatologii poświęconym
odtwarzaniu warunków zgryzowych
po utracie zębów naturalnych lub
po ich masywnym uszkodzeniu. Ko-
rony protetyczne są jednymi z ele-
mentów stosowanymi w protetyce,
które doskonale odtwarzają kształt
anatomiczny zniszczonego zęba i sta-
nowią tarczę ochronną przed rozwo-
jem bakterii próchnicy. Osiągnięcie
pożądanych rezultatów jest możliwe
dzięki dostępności materiałów, które
są odpowiednie do wykonania uzu-
pełnienia. Korony można podzielić
na pojedyncze (akrylowa, porcelano-
wa metalowa) oraz złożone (metalo-
wo-porcelanowa, licowana akrylem
lub kompozytem oraz teleskopowa).
Należy jednak zwrócić uwagę na to,
że rodzaj korony, rodzaj materiału sto-
sowanego oraz technologia wykona-
nia mają wpływ na wygląd i estetykę
uzupełnienia w łuku zębowym (2).

TITLE

Technology of metal-ceramic

crowns impact on the microstructure
and mechanical properties of dental
materials

SŁOWA KLUCZOWE

korona

teleskopowa, korona metalowo-
ceramiczna, stopy na osnowie kobaltu

STRESZCZENIE

W pracy

przedstawiono wyniki badań materiałów
stosowanych do wykonania koron
teleskopowych metalowo-ceramicznych
w protetyce dentystycznej.

KEY WORDS

telescopic crown, metal-

ceramic crown, cobalt based alloys

SUMMARY

This article presents

the research results of materials used
for telescopic metal-ceramic crowns
in prosthetics.

dr inż. Joanna Augustyn-Pieniążek

1

, Jolanta Stopka

2

, tech. dent. Krystyna Ciaputa

3

M

ateriały stosowane

w protetyce

dentystycznej muszą
spełniać wysokie wymagania.

Najważniejsze z nich to bio-

zgodność z organizmem
ludzkim oraz odpowiedni
zespół właściwości mecha-
nicznych i fizycznych.

Co

Cr

Mo

Si

Mn

Inne

59,5

31,5

5,0

2,0

1,0

1,0

Tab. 1. Skład chemiczny badanego stopu Co-Cr-Mo (wt. %)

background image

3

/ 2 0 1 3

C

EL

PRACY

Celem pracy była charakterystyka
mikrostruktury i własności mecha-
nicznych stopu Co-Cr-Mo, stosowa-
nego jako materiał metalowy na pod-
budowy przy wykonywaniu m.in.
koron teleskopowych. W ramach
badań wykonano obserwacje makro-
i mikroskopowe z wykorzystaniem
mikroskopii świetlnej, pomiary mi-
krotwardości oraz badania rentgeno-
strukturalne.

M

ATERIAŁ

I

METODYKA

BADAŃ

Do badań wybrano materiał metalicz-
ny przeznaczony do wykonywania
koron i mostów pod ceramikę. Pod-
budowę tę stanowił stop Co-Cr-Mo
o handlowej nazwie ARGELOY
N.P. SPECIAL. Skład chemiczny ba-
danego stopu przedstawia tab. 1.

Gotowe korony otrzymane w labo-

ratorium protetycznym sfotografo-
wano w celu dokonania obserwacji
makroskopowych. Do badań wyko-
rzystano jedną z gotowych koron. Ba-
dania makroskopowego korony do-
konano przy użyciu nieuzbrojonego
oka lub przy niewielkim powiększe-
niu (obiektyw aparatu Nikon T200
z makroobiektywem 60 mm) w celu
wykrycia i określenia ich charaktery-
stycznych cech strukturalnych.

W celu obserwacji mikrostruktu-

ry badana korona została przecięta
w połowie (fot. 2) przy użyciu ma-
szyny IsoMet firmy Buehler. Następ-
nie próbki zainkludowano na zimno
w żywicy epoksydowej nieprzewo-
dzącej EpoFix, aby zabezpieczyć
podczas całego procesu preparatyki
wykonania.

Procesy szlifowania oraz polerowa-

nia zostały wykonane na maszynie
polersko-szlifierskiej firmy Struers
LaboPol-5. W celu ujawnienia mi-
krostruktury powierzchnie zgładów
trawiono chemicznie z użyciem od-
czynnika trawiącego, składającego
się z 3 części HNO

3

, 1 części HF

i 1 części gliceryny. Obserwacje mi-

krostruktury przeprowadzono za po-
mocą mikroskopu świetlnego LEICA
DM 4000.

Badania mikrotwardości przepro-

wadzono metodą Vickersa przy uży-
ciu mikrotwardościomierza firmy
INNOVATEST model Nexus 4000
przy obciążeniu 100 g. Pomiar obej-
mował pomiar mikrotwardości osno-
wy metalicznej charakteryzującej się
budową dendrytyczną. Wykonano
po 10 pomiarów mikrotwardości we-
wnątrz dendrytów oraz w obszarach
międzydendrytycznych. Obliczono
wartości średnie oraz odchylenie
standardowe mikrotwardości.

Badania rentgenostrukturalne prze-

prowadzono na dyfraktometrze D500
firmy Siemens z monochromatycz-
nym promieniowaniem lampy, o ano-
dzie miedzianej 

K

=1,54 Å. Warunki

pomiaru:
• krok kątowy: Δ2 =0,02

o

,

• czas zliczeń:  =5÷10 s,
• zakres pomiaru kąta: 2 = 30÷100°.

Wykonano zapisy dyfrakcyjne dla

badanego stopu, a w oparciu o uzy-
skane dyfraktogramy przeprowadzo-
no jakościową analizę fazową.

W

YNIKI

BADAŃ

Obserwacje makroskopowe
Przeprowadzone obserwacje makro-
skopowe koron pozwoliły wstępnie
ocenić gotowe elementy uzębienia,
które były przygotowywane w labora-
torium protetycznym. Fot. 1 przedsta-
wia podbudowę metalową (nośnik)
wykonaną ze stopu Co-Cr-Mo, która
służy jako podkład do napalania por-
celany. Gotowe korony z napaloną
porcelaną zostały przedstawione
na fot. 2 i 3.

Obserwacje makroskopowe pozwo-

liły zauważyć, że grubość napalonej
porcelany jest różna w zależności
od umiejscowienia korony w łuku zę-
bowym, która w niektórych obszarach
jest bardziej narażona na ścieranie.

Makroskopowe obserwacje zgła-

dów metalograficznych koron ujaw-

background image

N

O W O C Z E S N Y

T

E C H N I K

D

E N T Y S T Y C Z N Y

42

T E C H N I K A

D E N T Y S T Y C Z N A

niły złożoną strukturę koron metalo-
wo-ceramicznych (fot. 4). Na przed-
stawionych obrazach makrosko-
powych widać wyraźnie strukturę
korony metalowo-ceramicznej. We-
wnętrzną część zajmuje podbudowa
metalowa (ciemny obszar na zdjęciu),
następnie warstwa opakera trud-
no zauważalna przy powiększeniu
aparatu oraz zewnętrzna otaczają-
ca część to ceramika (jasny obszar
na zdjęciu). Łatwo można zauważyć
różnicę pomiędzy grubościami po-
szczególnych warstw. Dzięki grubej
warstwie ceramiki korona zachowuje
bardzo dobre walory estetyczne, nie
ma przezierności metalu. Dodatko-
wo ważnym wnioskiem z obserwacji
jest różna grubość porcelany na ba-
danych koronach. Jest to związane
z przeznaczeniem położenia korony
w łuku zębowym, ponieważ niektóre
miejsca są bardziej podatne na ście-
ranie ceramiki, w związku z tym
warstwa ta powinna być grubsza. Na
fot. 4 zaznaczono miejsca obserwacji
mikrostruktury.

Obserwacje metalograficzne
Przeprowadzone obserwacje mikro-
skopowe pozwoliły na ujawnienie
mikrostruktury badanych koron
na podbudowie ze stopu Co-Cr-Mo.
Na fot. 5-8 przedstawiono obrazy mi-
krostruktury badanej próbki.

Na obrazie mikrostruktury korony

metalowo-ceramicznej można zauwa-
żyć trzy warstwy: metal (stop Co-Cr-
Mo) (1), opaker (2) i ceramika (3) (fot.
5 i 7). Analizowany stop kobaltowo-
chromowy charakteryzuje się struk-
turą dendrytyczną, typową dla stopów
odlewniczych (fot. 9). Mikrostruktura
badanego stopu ma strukturę chemicz-
nie niejednorodną i jest złożona z au-
stenitycznej osnowy, składającej się
z roztworu stałego kobaltu oraz chro-
mu, w rdzeniowej strukturze dendry-
tycznej. Obszary międzydendrytyczne
stanowi eutektyka składająca się z wę-
glików typu M

23

C

6

oraz austenitu ko-

baltowego (4, 6). Obecność węglików
potwierdziła rentgenowska jakościo-
wa analiza fazowa (wykres 2). Węgliki
stanowią główne źródło umocnienia.

Obserwowana mikrostruktura odpo-
wiada opisowi literaturowemu dla sto-
pów Co-Cr-Mo (fot. 9) (4, 6, 7, 9).

Warstwa opakera odpowiada za do-

bre połączenie pomiędzy metalem
i ceramiką. Jej kolor przypomina
mieszaninę ciemnej ceramiki i ja-
snego metalu. Porcelana na rysunku
jest słabo widoczna (ciemna, gruba
warstwa). Mikrostruktura warstwy
nie jest jednorodna, ponieważ jest
złożona z fazy krystalicznej i szkli-
stej. Dodatkowo zawiera artefakty
organiczne i nieorganiczne oraz mi-
kropęcherze powietrza (4, 5).

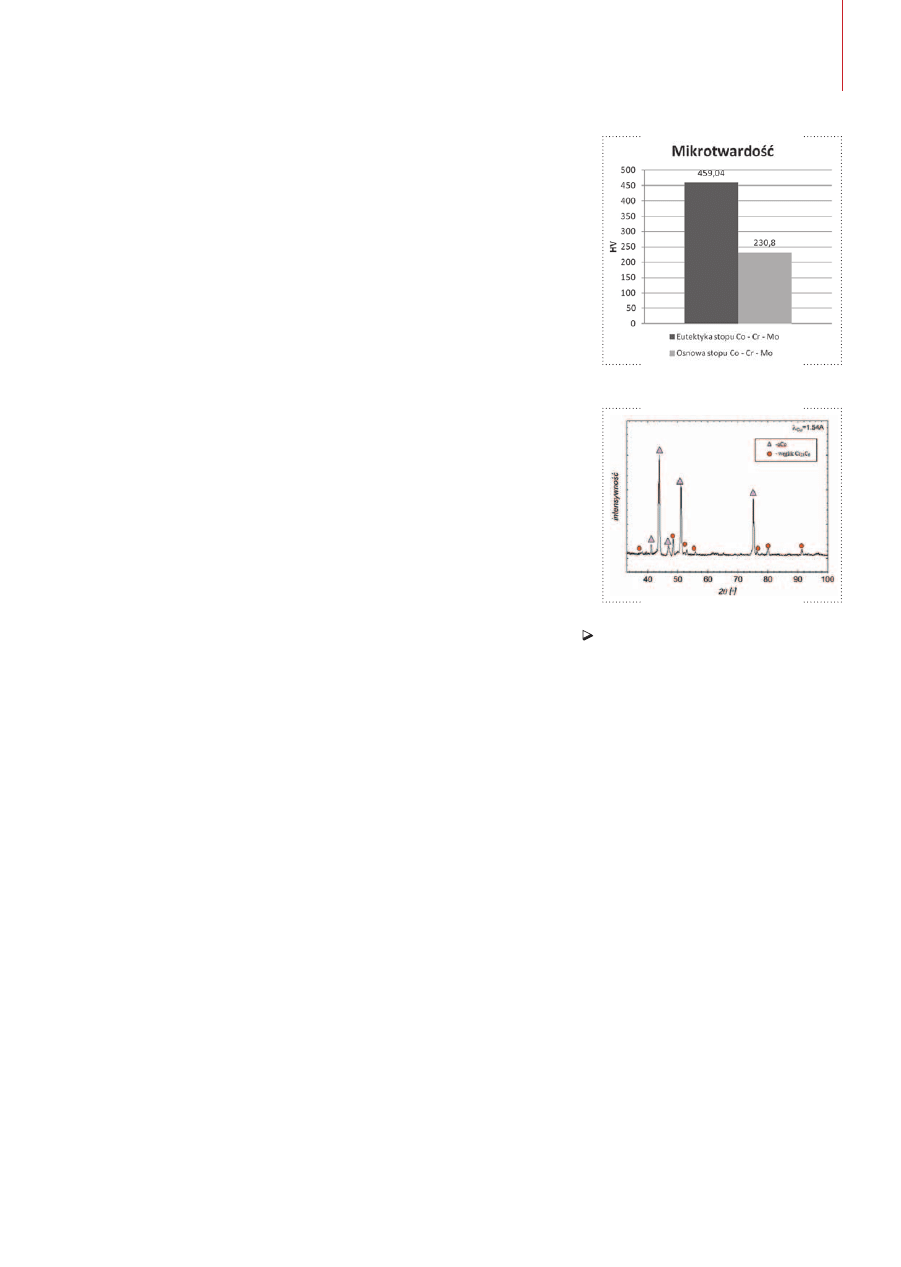

Pomiary mikrotwardości
Uzyskane wyniki pomiarów mikro-
twardości stopu Co-Cr-Mo ARGELOY
N.P. SPECIAL pozwoliły stwierdzić,
że średnia mikrotwardość badanej
próbki wynosi ok. 460 HV dla obsza-
rów eutektycznych i ok. 230 HV dla
osnowy kobaltowo-chromowej (wy-
kres 1). Odchylenie standardowe
mikrotwardości wynosiło odpo-
wiednio: 43,4 dla obszaru eutektyk

1a

1b

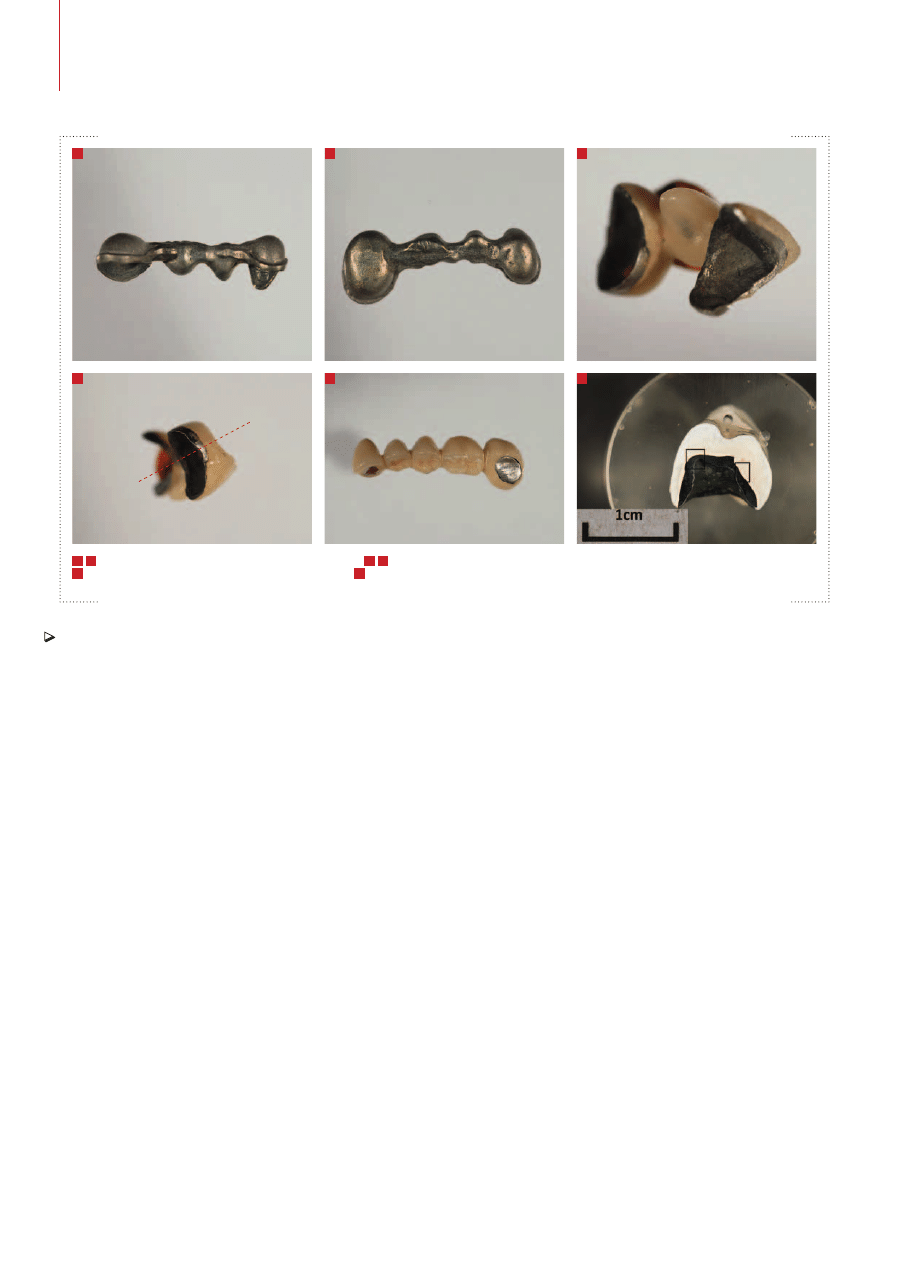

Widok ogólny podbudowy metalowej ze stopu Co-Cr-Mo

2a

2b

Widok ogólny badanej korony metalowo-ceramicznej (z zaznaczoną płaszczyzną przekroju)

3

Widok ogólny mostu z koronami metalowo-ceramicznymi

4

Widok ogólny zgładu poprzecznego – korona metalowo-ceramiczna z zaznaczonymi miejscami

(1 i 2) obserwacji mikroskopowych

fot. ar

chiwum autor

ów

1a

1b

2a

2b

3

4

1

2

1

A

A

background image

3

/ 2 0 1 3

43

T E C H N I K A

D E N T Y S T Y C Z N A

i 3,59 rdzenia dendrytów. Taka twar-
dość jest pożądana w tym stopie, gdyż
w leczeniu protetycznym ważne są
odporność na zarysowania i znisz-
czenie oraz odpowiednia wytrzyma-
łość podczas pracy. Inni autorzy (11)
podkreślili, że duża twardość stopu
zapewnia odporność na mechanicz-
ne uszkodzenia, jakie mogą wystą-
pić podczas niektórych procedur
w leczeniu stomatologicznym.

Z przeprowadzonych pomiarów

mikrotwardości wynika, że twardość
eutektyki jest wyższa o 50% w po-
równaniu z osnową dendrytyczną.
Wzrost mikrotwardości został spowo-
dowany występowaniem wydzieleń
węglikowych M

23

C

6

, które zapewnia-

ją dużo silniejsze umocnienie stopu.

Rentgenowska
jakościowa analiza fazowa
Rentgenowską dyfrakcyjną analizę
fazową przeprowadzono w celu zi-
dentyfikowania faz występujących

w stopie Co-Cr-Mo. Wyniki jakościo-
wej analizy fazowej zamieszczono
na wykresie 2. Przeprowadzona ja-
kościowa analiza fazowa dla stopu
Co-Cr-Mo wykazała obecność fazy
Co – austenit kobaltowy oraz wę-
glików typu Cr

23

C

6

.

P

ODSUMOWANIE

Na podstawie przeprowadzonych
badań stwierdzono, że analizowana
podbudowa metalowa korony wyko-
nanej ze stopu Co-Cr-Mo charakte-
ryzowała się budową dendrytyczną,
typową dla stopów odlewniczych.
Wytwarzanie pełnowartościowych
odlewów możliwe jest jedynie
w przypadku przestrzegania zale-
canych i odpowiednich dla danego
stopu temperatur topnienia i odlewa-
nia, gdyż materiał metaliczny odla-
ny w nieodpowiedniej temperaturze
charakteryzuje się niejednorodnością
struktury i obniżonymi właściwościa-
mi mechanicznymi (8).

Wykres 1. Wyniki mikrotwardości HV10 badanego

stopu

Wykres 2. Zapis dyfrakcyjny stopu Co-Cr-Mo

ARGELOY N.P. SPECIAL z przeprowadzoną jako-

ściową analizą fazową

background image

N

O W O C Z E S N Y

T

E C H N I K

D

E N T Y S T Y C Z N Y

44

T E C H N I K A

D E N T Y S T Y C Z N A

Obserwacje makroskopowe i me-

talograficzne pozwoliły zaobser-
wować złożoną strukturę koron
metalowo-ceramicznych. Połącze-
nie metalu i ceramiki jest możliwe
dzięki nałożeniu na metal warstwy
tzw. opakera, która uwalnia tlenki
metali z powierzchni podbudowy
i eliminuje różnicę we współczynni-
ku rozszerzalności cieplnej obu ma-
teriałów, skutkiem czego mikropęk-
nięcia w warstwie ceramiki zostają
wyeliminowane. Zastosowanie tego
połączenia okazało się przełomem
w protetyce dentystycznej, gdyż po-
zwoliło na wykonywanie prac, któ-
re wymagały dużej wytrzymałości,
a przy tym odpowiednio dobrej es-
tetyki końcowego efektu.

Wysoka twardość podbudowy me-

talicznej ze stopu Co-Cr-Mo powodu-
je, że korona zapewnia dobrą wytrzy-
małość podczas pracy uzupełnienia
protetycznego w jamie ustnej, a wy-
stępowanie wydzieleń węglikowych
ma istotny wpływ na umocnienie me-
talu. Przeprowadzone badania rentge-

nostrukturalne potwierdziły występo-
wanie w badanym stopie wydzieleń
typu M

23

C

6

. Ich obecność podwyższa

twardość stopu, a tym samym mate-
riał ten staje się odporny na zużycie
ścierne i powstanie rys.

Podziękowania
Praca realizowana jest w ramach ba-
dań statutowych nr 11.11.110.082.

1,2

AGH Akademia Górniczo-Hutnicza

Wydział Inżynierii Metali i Informatyki

Przemysłowej

3

Laboratorium Protetyczne CIAPdent

30-072 Kraków, ul. Nawojki 4

Piśmiennictwo
1. Marciniak J., Kaczmarek M., Ziębowicz A.:

Biomateriały w stomatologii. Wydawnictwo
Politechniki Śląskiej, Gliwice 2008.

2. Ciaputa T., Ciaputa A.: Podstawy wykonaw-

stwa prac protetycznych. Wydawnictwo
Elamed, Katowice 2009.

3. Craig R., Powers John M., Wataha John W.:

Materiały stomatologiczne. Wydanie pol-
skie pod redakcją H. Limanowskiej-Shaw,
Wydawnictwo Medyczne Urban & Partner,
Wrocław 2000.

4. Surowska B.: Biomateriały metalowe oraz

połączenia metal – ceramika w zastosowa-

niach stomatologicznych. Wydawnictwa
Uczelniane, Lublin 2009.

5. Dejak B., Kacprzak M., Suliborski B.,

Śmielak B.: Struktura i niektóre własności
ceramik dentystycznych stosowanych
w uzupełnieniach pełnoceramicznych
w świetle literatury
. „Protetyka Stomatolo-
giczna”, nr 4, 2006, 471-477.

6. Giachci J.V., Morando C.N., Fornaro O., Pa-

lacio H.A.: Microstructural characterization
of as – cast biocompatible Co-Cr-Mo alloys
.
„Materials Characterization”, nr 62, 2011,
53-61.

7. Surowska B.: Kształtowanie składu chemicz-

nego i struktury stopów Co-Cr-Ni-Mo jako
biomateriałów
. Wydawnictwa Uczelniane
Politechniki Lubelskiej, Lublin 1997.

8. Hajduga M., Aplikowska I.: Wpływ tem-

peratury odlewania na wady strukturalne
metalicznych uzupełnień protetycznych
.
„Sztuka i rzemiosło – cz. 2”, Wydawnictwo
Elamed, Katowice 2010.

9. Taylor R.N.J., Waterhouse R.B.: A study

of the ageing behaviour of a cobalt based
implant alloy
. „Journal of Materials Scien-
ce”, Issue 18/1983, 3265-3280.

10. Heda H.: Materiały inżynierskie w zastoso-

waniach biomedycznych. Wydawnictwo
Politechniki Poznańskiej, Poznań 2011.

11. Kusy R.P.: Ongoing innovations in biome-

chanics and material for new millennium.
„Angle Orthodontist”, volume 70, issue
5/2000, 366-376.

5

Przekrój poprzeczny badanej korony metalowo-ceramicznej (miejsce 1): [1] – metal stop Co-Cr-Mo, [2] – opaker, [3] – ceramika

6

Mikrostruktura metalu

w koronie metalowo-ceramicznej (miejsce 1)

7

Przekrój poprzeczny badanej korony metalowo-ceramicznej (miejsce 2): [1] – metal stop Co-Cr-Mo, [2] – opa-

ker, [3] – ceramika

8

Mikrostruktura metalu w koronie metalowo-ceramicznej (miejsce 2)

9a

9b

Typowa mikrostruktura stopu Co-Cr-Mo o handlowej nazwie

ARGELOY N.P. SPECIAL

9b

9a

8

7

6

5


Document Outline


Wyszukiwarka

Podobne podstrony:
technik artykul 2013 03 39167
technik artykul 2013 03 39166
technik artykul 2013 03 39168
technik artykul 2013 03 39186
technik artykul 2013 03 39175
technik artykul 2013 03 39180
technik artykul 2013 03 39163
technik artykul 2013 03 39185
technik artykul 2013 03 39178
technik artykul 2013 03 39187
technik artykul 2013 03 39161
technik artykul 2013 03 39170
technik artykul 2013 03 39176
technik artykul 2013 03 39179
technik artykul 2013 03 39182
technik artykul 2013 03 39174
technik artykul 2013 03 39173
technik artykul 2013 03 39169
technik artykul 2013 06 40592

więcej podobnych podstron
