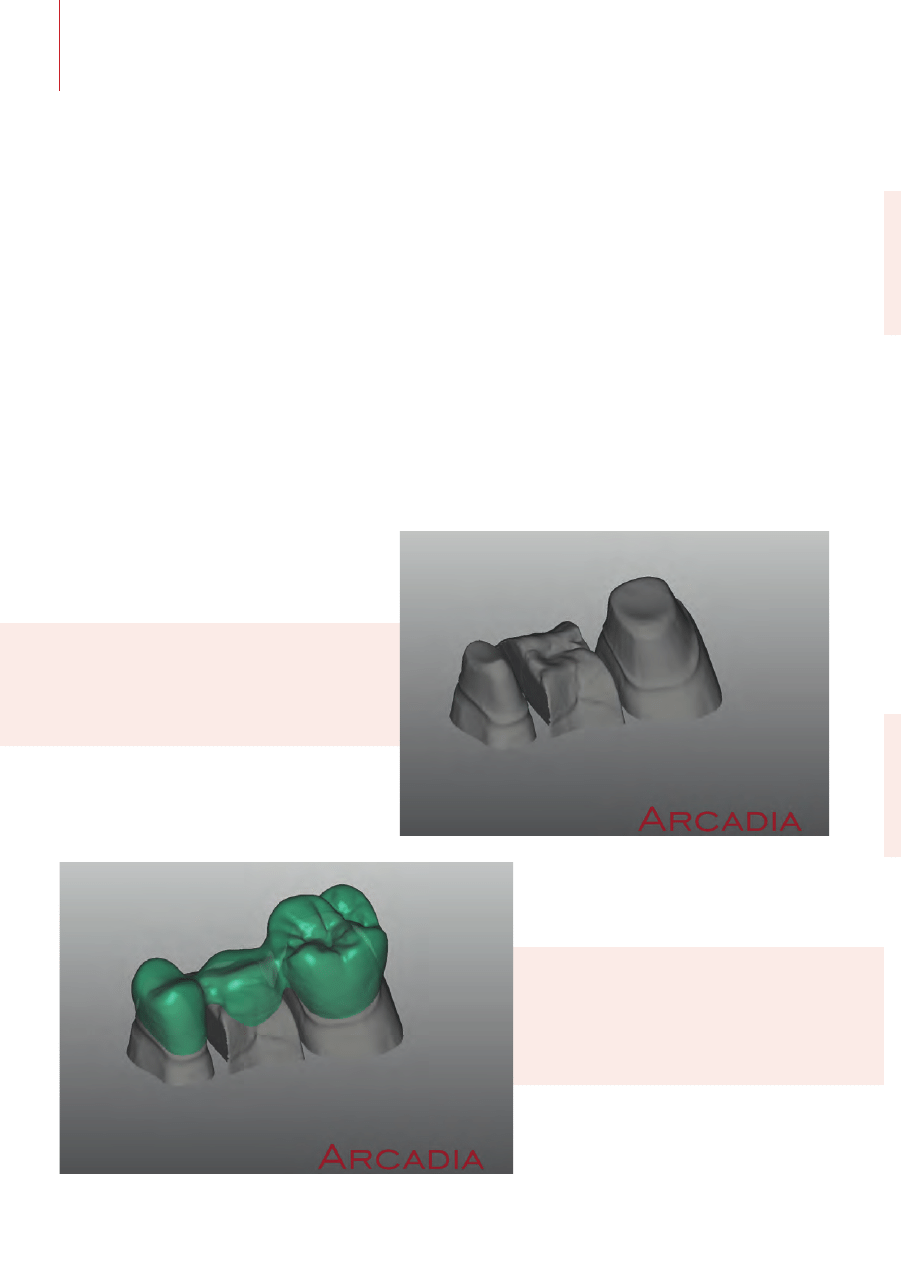

Fot. 2. Drugie skanowanie wykonujemy z za-
łożonym na model ręcznie wymodelowa-
nym wzorcem przyszłej pracy. Proces ten
można wykonać w trybie szybkim, z zasto-
sowaniem mniejszej rozdzielczości.

Fot. 1. W celu użycia funkcji wax-up wymagane
jest wykonanie dwóch skanów. Pierwsze ska-
nowanie obrazuje kształt pola protetycznego
ze szczególnym uwzględnieniem filarów.

Technika wykonania projektu z zastosowaniem ręcznie
wykonanego wzorca jest popularna nie tylko w proce-
sie implantologicznym. Można ją zastosować w każ-
dych warunkach, na przykład w sytuacji kiedy projekt
wymaga wyjątkowo indywidualnej kreacji lub szyb-

inż. Michał Pluta

kiej kontroli pracy w ustach pacjenta. Funkcja wax-up
umożliwia przeniesienie ręcznie wykonanej pracy,
np. z wosku, do wirtualnej przestrzeni projektowania
i dosto sowanie jej do wyprodukowania w technologii
CAD/CAM.

q

Krótki kurs projektowania CAD

dla techników dentystycznych

Część V – projektowanie z użyciem wax-up

fo

t. ar

chiwum autor

a

background image

6

/ 2 0 1 3

71

C A D / C A M

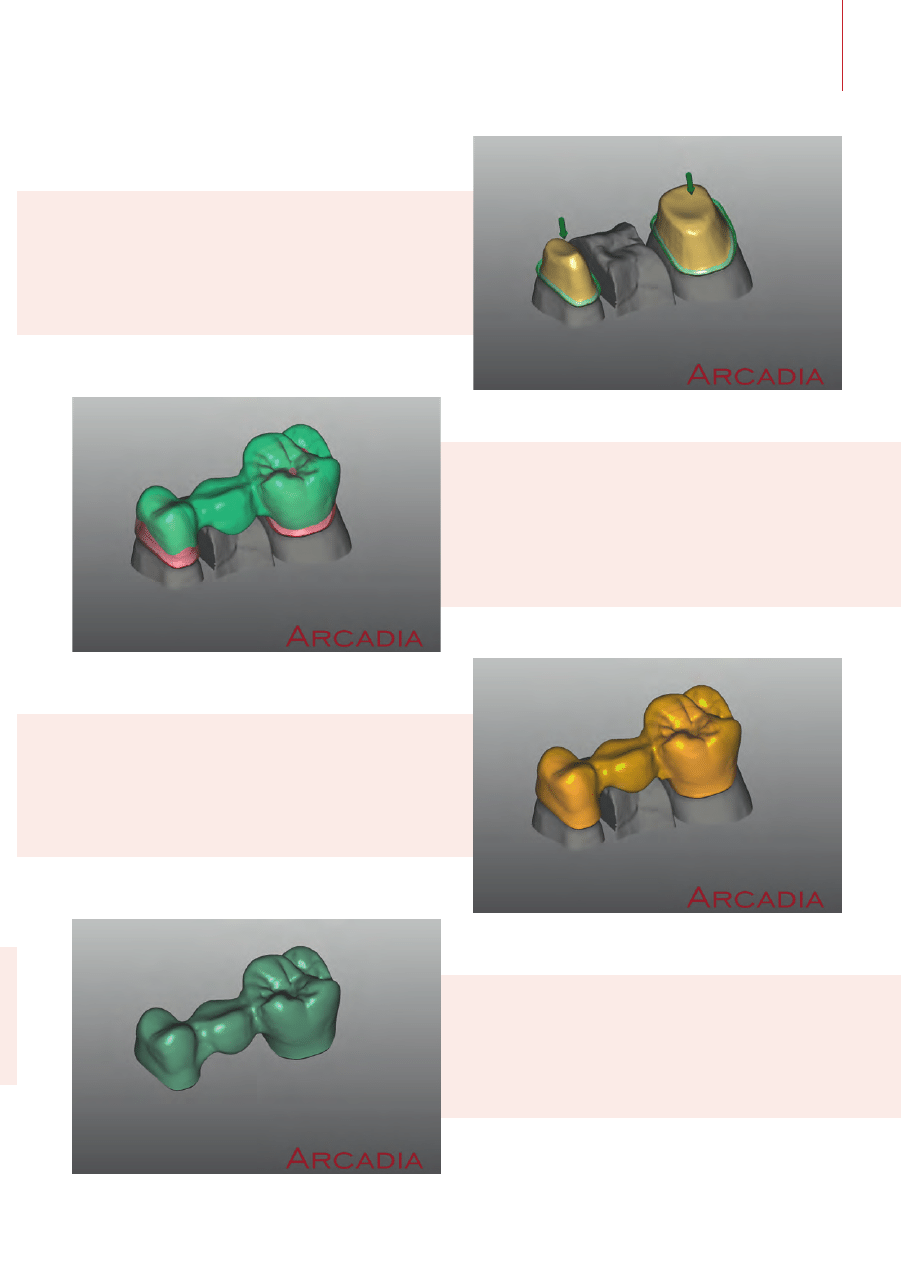

Fot. 3. Po przeniesieniu modeli do programu CAD do-
konujemy analizy toru prowadzenia przy użyciu wirtu-
alnego paralelometru, zaznaczamy granice preparacji
oraz ustawiamy niezbędne parametry, takie jak grubość
warstwy cementu, kształt i uszczelnienie części brzeżnej.

Fot. 4. Generowanie odbudowy protetycznej. W przypad-
ku funkcji wax-up program nie wstawia kształtów zębów
z biblioteki brył, jak było to pokazane w poprzednich ar-
tykułach cyklu. Na podstawie zeskanowanego wcześniej
wymodelowanego ręcznie wzorca dopasowuje kształt
odbudowy do zaznaczonej granicy preparacji.

Fot. 5. Wygenerowany projekt jest ograniczony kształtem
wax-upu. Nie ma konieczności skanowania przeciwzgry-
zu lub punktów stycznych. Można wykorzystać model/
pracę tymczasową po korekcie i dopasowaniu w ustach
pacjenta.

Fot. 6. Oczywiście projektant ma możliwość wprowadze-
nia zmian w projektowanej konstrukcji. Może zmieniać
kształt guzków, pogłębiać bruzdy, dodawać lub odejmo-
wać materiał aż do uzyskania ostatecznego, najlepszego
efektu.
