MODYFIKACJA ZESPOLONY BLOK HYDRO ELEKTRONICZNY (BHI)

background image

MODYFIKACJA : ZESPOLONY BLOK HYDRO-ELEKTRONICZNY (BHI)

Dany pojazd : CITROEN C5 (wszystkie typy).
Zastosowanie od numeru OPR : 10248.

1. Modyfikacja

Powrót płynu LDS zawieszenia nie odbywa się już zewnętrzną rurką, lecz wewnętrznym kanałem w zespolonym
bloku hydro-elektronicznym, bez zmiany zbiornika LDS.

2. Wymiana zespolonego bloku hydro-elektronicznego

2.1. Zawieszenie hydroaktywne 3

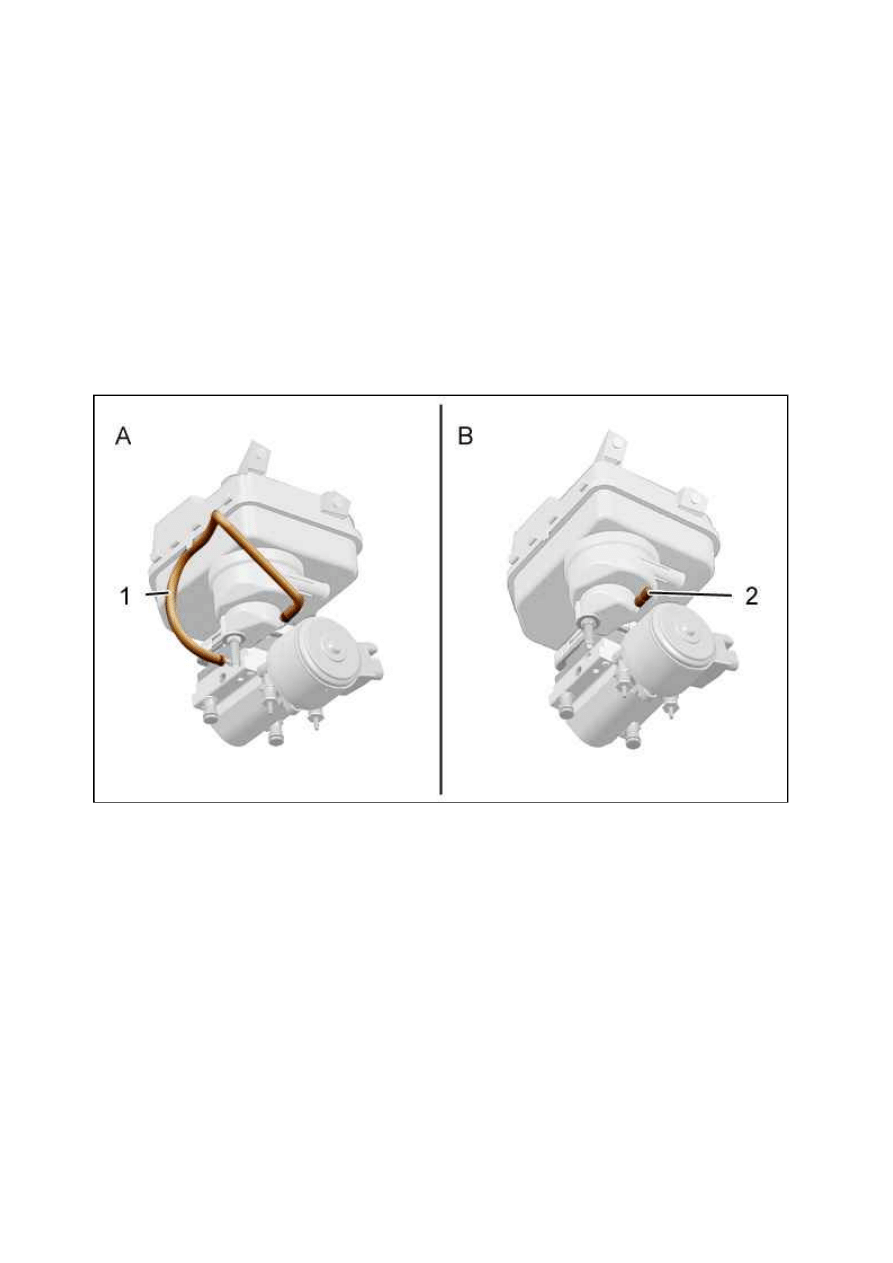

A : Dawny zespolony blok hydro-elektroniczny.
B : Nowy zespolony blok hydro-elektroniczny.

UWAGA : Nowy zespolony blok hydro-elektroniczny jest dostarczany z korkiem (2) i z opaską.

Wykonać następujące czynności :

Odłączyć rurkę (1) pomiędzy zespolonym blokiem hydro-elektronicznym i zbiornikiem płynu LDS

Wymienić zespolony blok hydro-elektroniczny (patrz opis odpowiedniej operacji)

Zaślepić otwór zbiornika płynu LDS za pomocą korka (2)

Zamocować korek (2) za pomocą opaski

2.2. Zawieszenie hydroaktywne 3+

Rysunek : B3BP1AAD

Page 1 of 2

C5 - B3BT06P0 - Modyfikacja : Zespolony blok hydro-elektroniczny (BHI)

2012-05-13

http://127.0.0.1:6091/affiche.do?ref=B3BT06P0&refaff=B3BT06P0

background image

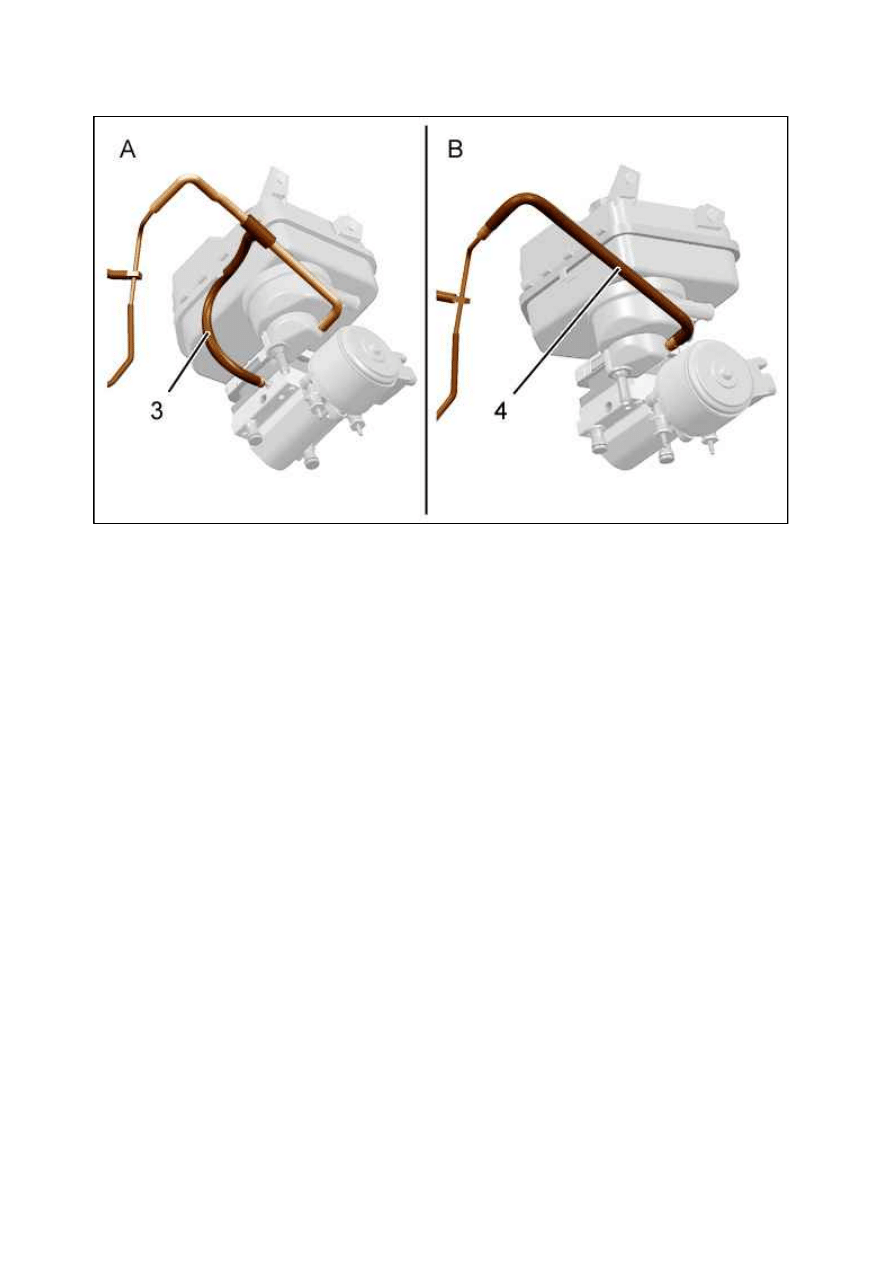

A : Dawny zespolony blok hydro-elektroniczny.
B : Nowy zespolony blok hydro-elektroniczny.

UWAGA : Nowy zespolony blok hydro-elektroniczny jest dostarczany z rurką (4) i z opaską.

Wykonać następujące czynności :

Odłączyć przewód (3)

Wymienić zespolony blok hydro-elektroniczny (patrz opis odpowiedniej operacji)

Podłączyć rurkę (4) pomiędzy przewodem powrotnym regulatora sztywności zawieszenia i zbiornikiem płynu
LDS

Zamocować rurkę (4) na zbiorniku płynu LDS za pomocą opaski

3. Części zamienne

Dział części zamiennych sprzedaje dawne zespolone bloki hydro-elektroniczne aż do wyczerpania zapasów.

Rysunek : B3BP1ABD

Page 2 of 2

C5 - B3BT06P0 - Modyfikacja : Zespolony blok hydro-elektroniczny (BHI)

2012-05-13

http://127.0.0.1:6091/affiche.do?ref=B3BT06P0&refaff=B3BT06P0
