Kabel Ethernet na wprost

Kabel na wprost stosujemy jeśli chcemy połączyć następujące urządzenia:
połączyć komputer PC do switch'a/huba
połączyć komputer PC do portu LAN w modemie DSL/kablowym
połączyć port WAN routera do portu LAN w modemie DSL/kablowym
połączyć port LAN routera do portu uplinkowego w switch'u/hubie

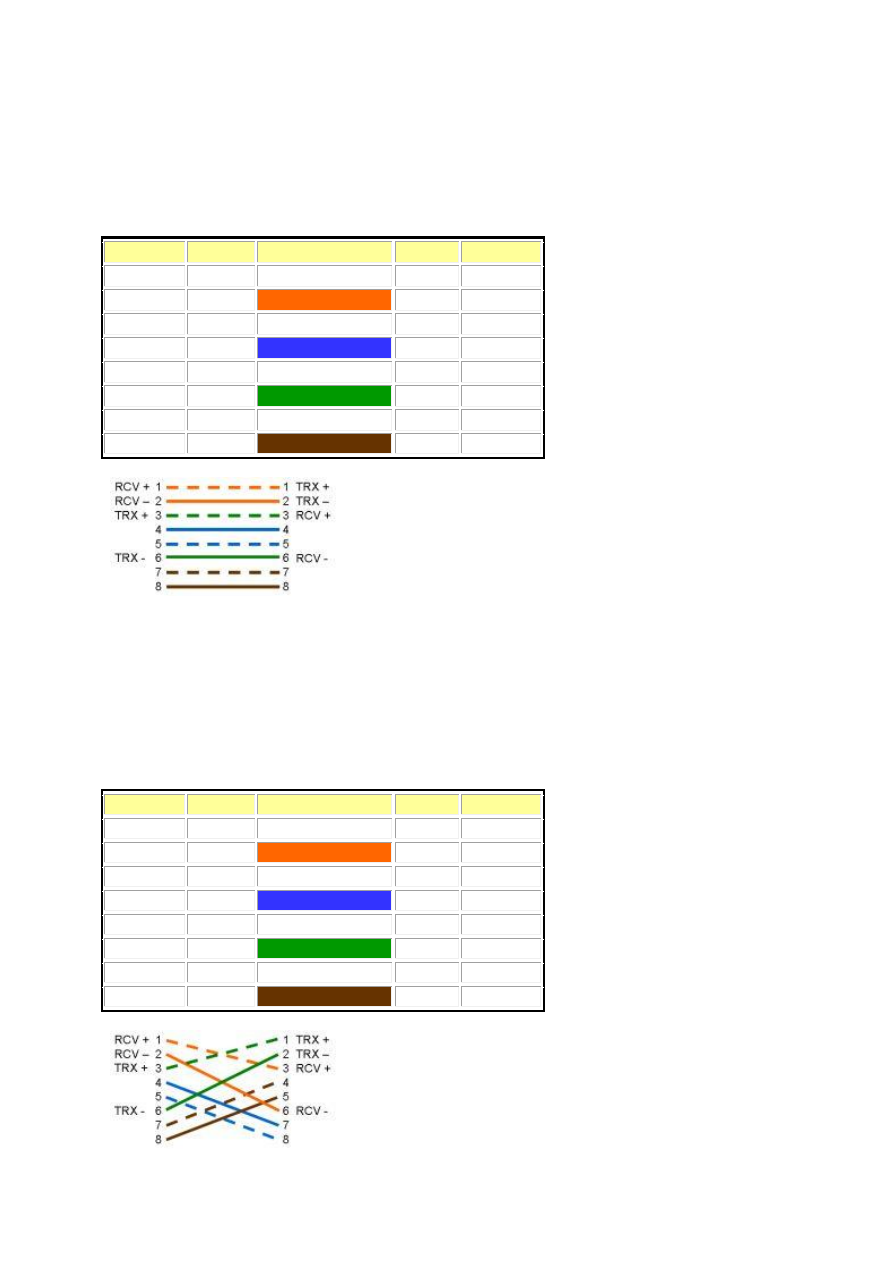

Poniższa tabela i rysunek przedstawiają schemat połączeń dwóch złączek Ethernet RJ-45 połączonych kablem na
wprost (ang. RJ-45 straight through cable) wg. EIA/TIA 568B:

Kabel Ethernet crossover (krosowy)

Kabel crossover stosujemy jeśli chcemy połączyć następujące urządzenia:
połączyć bezpośrednio 2 komputery PC
połączyć port LAN routera do zwykłego portu switch'a/huba
połączyć 2 switch'e/huby stosując zwykłe porty switch'a/huba
połączyć dwa porty tego samego typu (np. WAN-WAN, LAN-LAN, uplink-uplink)
Poniższa tabela i rysunek przedstawiają schemat połączeń dwóch złączek Ethernet RJ-45 połączonych kablem na
krzyż (ang. RJ-45 crossover cable, kabel krosowy) wg. EIA/TIA 568B:

Złączka 1

RJ-45 Pin Kolor przewodu

RJ-45 Pin Złączka 2

RCV+

1

biało-pomarańczowy 1

TRX +

RCV -

2

pomarańczowy

2

TRX -

TRX +

3

biało-zielony

3

RCV +

nieużywany 4

niebieski

4

nieużywany

nieużywany 5

bialo-niebieski

5

nieużywany

TRX -

6

zielony

6

RCV -

nieużywany 7

biało-brązowy

7

nieużywany

nieużywany 8

brązowy

8

nieużywany

Złączka 1

RJ-45 Pin Kolor przewodu

RJ-45 Pin Złączka 2

RCV+

1

biało-pomarańczowy 3

TRX +

RCV -

2

pomarańczowy

6

TRX -

TRX +

3

biało-zielony

1

RCV +

nieużywany 4

niebieski

7

nieużywany

nieużywany 5

bialo-niebieski

8

nieużywany

TRX -

6

zielony

2

RCV -

nieużywany 7

biało-brązowy

4

nieużywany

nieużywany 8

brązowy

5

nieużywany
