KMBiM

GEOMETRIA WYKREŚLNA

Rok I, semestr I (zimowy)

WILiŚ PG

ĆWICZENIE NR 4

Budownictwo

Imię i Nazwisko

Nr indeksu

Grupa

Data

Ocena

POLECENIE

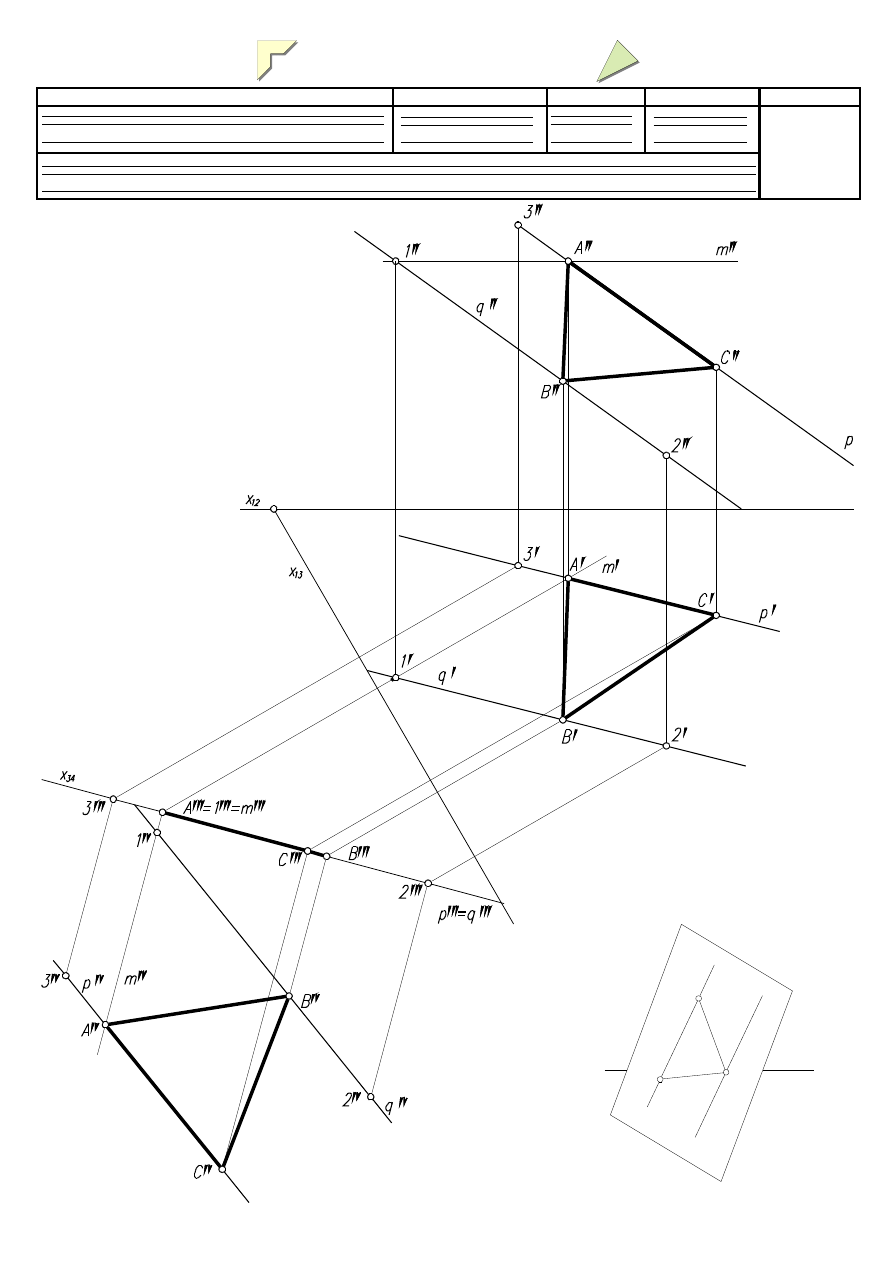

Skonstruuj trójkąt foremny

1. Trójkąt leży w płaszczyźnie α = pq.
2. Punkt A jest jednym z wierzchołków trójkąta.
3. Jeden z boków trójkąta leży na prostej p.
4. Skonstruuj trójkąt foremny.
5. Wyeksponuj wynik według wytycznych graficznych.

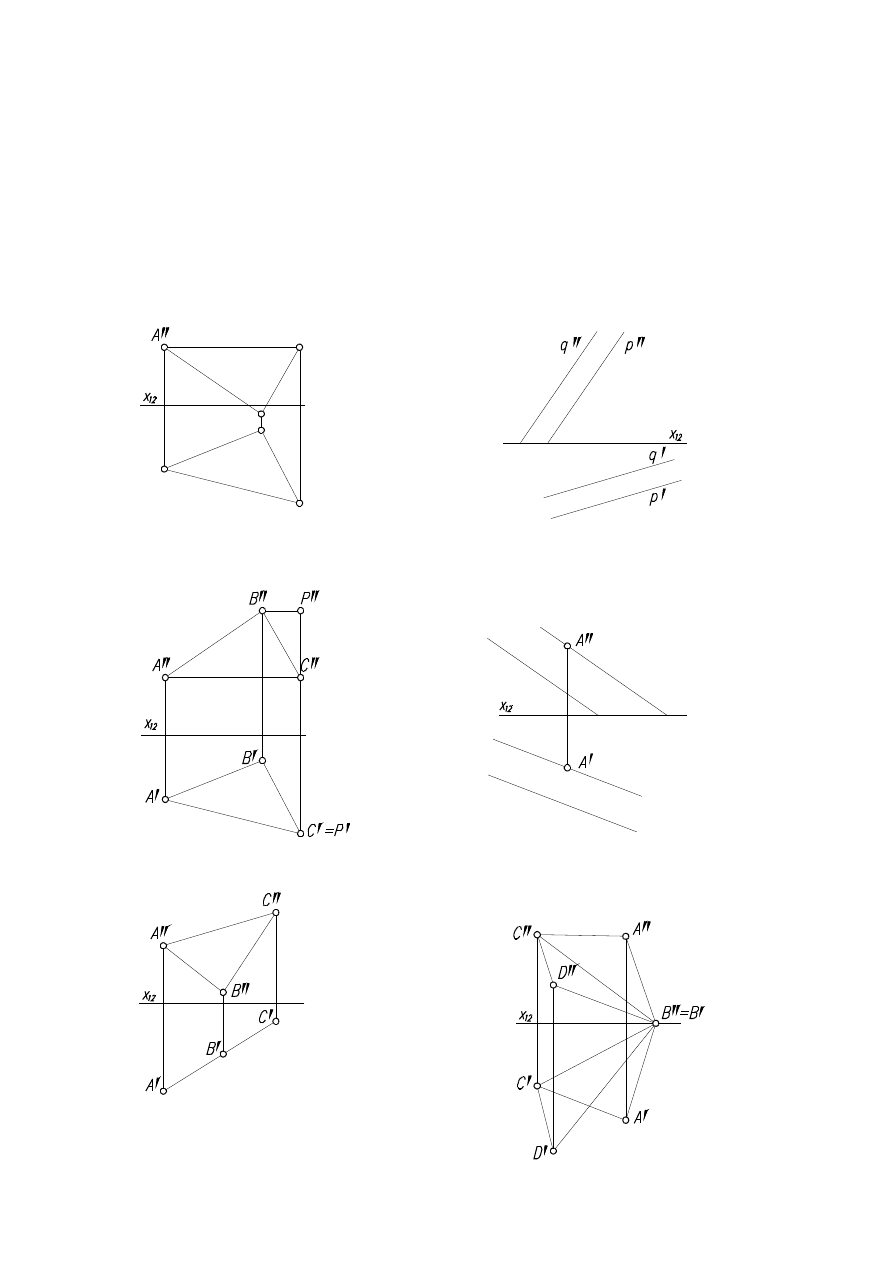

ZADANIA

1. Wyznacz naturalne kąty trójkąta. 2. Wykreśl rzeczywistą odległość między prostymi pq.

3. Skonstruuj odległość punktu P

4. Skonstruuj kwadrat o bokach leżących na prostych

od płaszczyzny trójkąta ABC. a i b oraz wierzchołku A.

5. Wyznacz środek okręgu opisanego na trójkącie. 6. Wyznacz rzeczywistą wielkość kąta dwuściennego

między płaszczyznami

α = ABC i β = BCD.

...............................................................
Poprzez niniejszy podpis oświadczam, że znam Regulamin Studiów i Regulamin Przedmiotu oraz, że niniejsza praca wykonana została przeze mnie samodzielnie.

KMBiM

GEOMETRIA WYKREŚLNA

Rok I, semestr I (zimowy)

WILiŚ PG

ĆWICZENIE NR 4

Budownictwo

Imię i Nazwisko

Nr indeksu

Grupa

Data

Ocena
